Automatische lichtschakelaartimer

XUCKY automatische lichtschakeltimer van hoge kwaliteit, een ALST8 trappenhuistijdschakelaar is verkrijgbaar in DIN-rail. De looptijd varieert van 1 minuut tot 7 minuten en is voorzien van elektronische overbelastingsbeveiliging.

● Tuimelschakelaar voor permanent licht AAN

● Geen stroomverbruik in gesloten circuit

● Externe drukschakelaarbediening

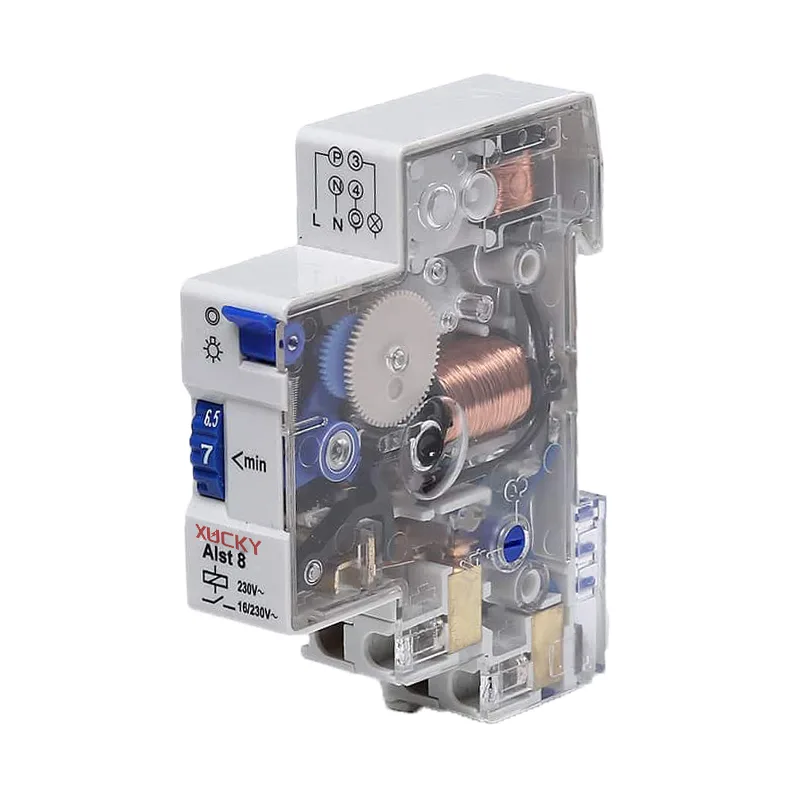

● Betrouwbaar door synchrone motoraandrijving

● Lage gevoeligheid voor interferentie

● Precisiemechanica en daardoor exacte schakelperiode

● Eenvoudigst mogelijke tijdinstelling en directe uitlezing van de vertragingstijd op absolute schaal

Beschrijving

XUCKY automatische lichtschakeltimer van hoge kwaliteit is voor toepassing in een elektrische schakelkast om een ​​bepaald circuit uit te schakelen met een aftelperiode van 1 minuut tot 7 minuten. Het kan ook werken als een normale aan/uit-schakelaar. De aftelschakelklok maakt verbinding met veel schakelaars (zowel met als zonder neonschakelaar) op verschillende locaties mogelijk voor meer bedieningsgemak.

Productselectie

Maximaal aanbevolen belasting (10.000 handelingen)

Technische gegevens

Specificaties

Bedradingsschema's

Monteren en aansluiten

1.Ontworpen voor eenvoudige installatie in de elektrische schakelkast: haak de timer eenvoudig aan de reling en druk totdat u een "klik" hoort. Om te verwijderen trekt u de pal aan de onderkant van de timer naar beneden om deze los te maken.

2.De tijdschakelaar maakt verbinding met een schakelaar mogelijk (met of zonder neonlicht).

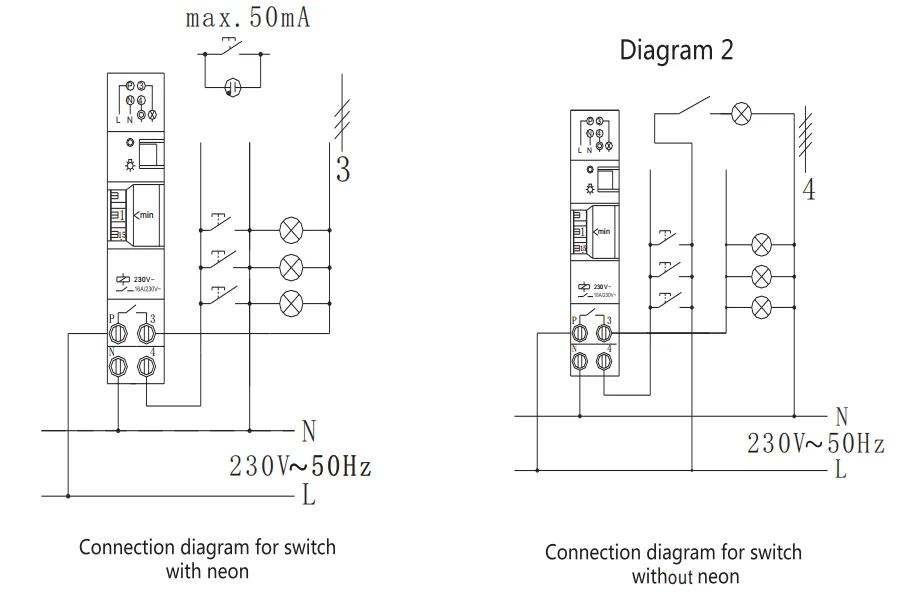

a. Sluit de draden aan zoals aangegeven in Diagram 1 voor schakelaar met neon en Diagram 2 voor schakelaar zonder neon.

b. Zet de schakelaar in de stand 'stroom altijd aan'.

c.Voor aftelfuncties draait u de tijdknop naar de gewenste aftelperiode (van 1 minuut tot 7 minuten).

d. Zet vervolgens de schakelaar in de stand en de stroom wordt uitgeschakeld. De tijdschakelaar staat in de standby-modus voor de aftelfunctie.

e.Druk op de neonschakelaar om de aftelfunctie te activeren, de stroom wordt ingeschakeld. Het wordt automatisch uitgeschakeld volgens de vooraf ingestelde tijd.

F. De totale stroom voor de neon mag niet hoger zijn dan 50 mA. Als een neon een stroom van 1 mA voert, mogen er niet meer dan 50 neonschakelaars op de afteltijdschakelaar worden aangesloten.

g.Voor schakelaars zonder neon kunt u er zoveel als nodig op verschillende locaties aansluiten voor eenvoudige bediening.

TL-lampbelasting (conventioneel) parallel gecorrigeerd

Het indrukken van de aangesloten schakelaar (zowel met als zonder neonschakelaar). Draai de tijdknop naar een andere aftelperiode.
