BE-serie verdeelkast

China XUCKY Electric op maat gemaakte BE-serie verdeelkast is onderverdeeld in drie typen, afhankelijk van het basis- en dekselmateriaal om aan verschillende marktbehoeften te voldoen. Het ontwerp houdt volledig rekening met de behoeften van de installateur en verbetert het gemak, de flexibiliteit en de veiligheid van het product aanzienlijk. Met volledige functies, een eenvoudig uiterlijk en een nieuwe vorm, kan het op grote schaal worden gebruikt in hoge gebouwen, huizen, stations, havens, luchthavens, ziekenhuizen, theaters, grote commerciële gebieden, industriële en mijnbouwbedrijven en andere plaatsen.

Stuur onderzoek

Productomschrijving

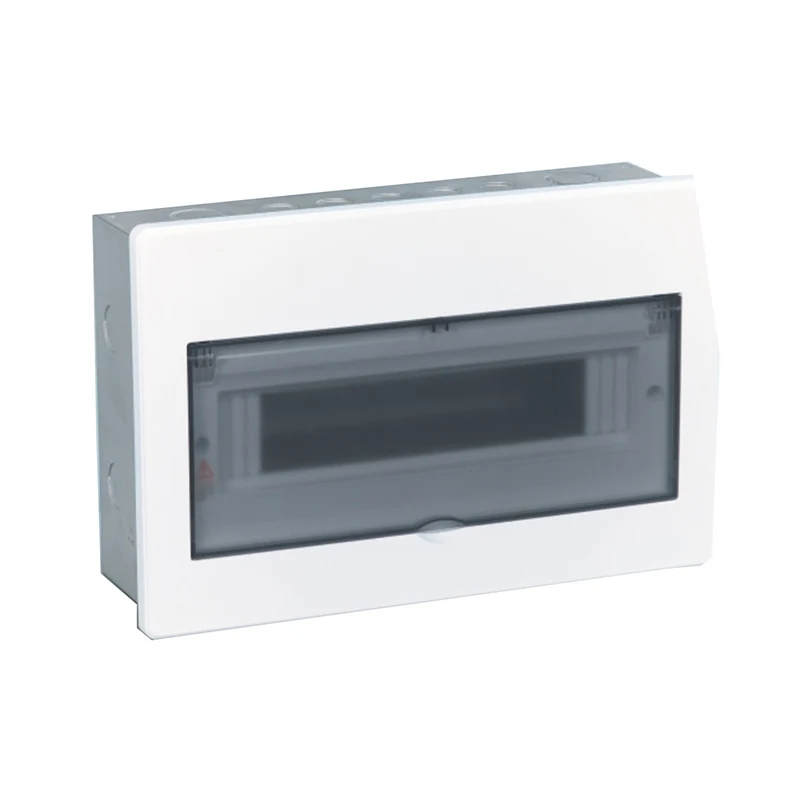

De hoes is dubbel gebogen en ontworpen met een bedauwde, eenvoudige en elegante uitstraling.

Technische specificatie van BE-serie verdeelkast

Productserie: inbouwverdeelkast/opbouwverdeelkast

Manieren: 4way, 7way, 10way, 12way, 14way, 16way, 18way, 20way, 24way (ingebedde montage), 28way, 40way

Producten:

1. ingebedde montage

BEP-A 104, BEP-A 107, BEP-A 110, BEP-A 112. BEP-A 114, BEP-A 116, BEP-A 118, BEP-A 120, BEP-A124, BEP-A228, BEP- A240

2. opbouwmontage

BEP-M 104, BEP-M 107, BEP-M 110, BEP-M 112, BEP-M 114, BEP-M116, BEP-M 118, BEP-M 120, BEP-M 228, BEP-M 240

Materiaal doosbasis: hoogwaardige koudgewalste plaat, elektrostatisch gepoedercoat

afmeting enkele rij ingebedde montagedoos (breedte * hoogte): (4-weg) 143x75mm, (7一20-weg) 192x75 mm, (24-weg) 230x90mm

Materiaal deksel: hoogwaardig ABS voor dekselbasis en witte beweegbare deur, hoogwaardige PC voor transparante beweegbare deur,

Installatie deksel: bevestigd met schroef

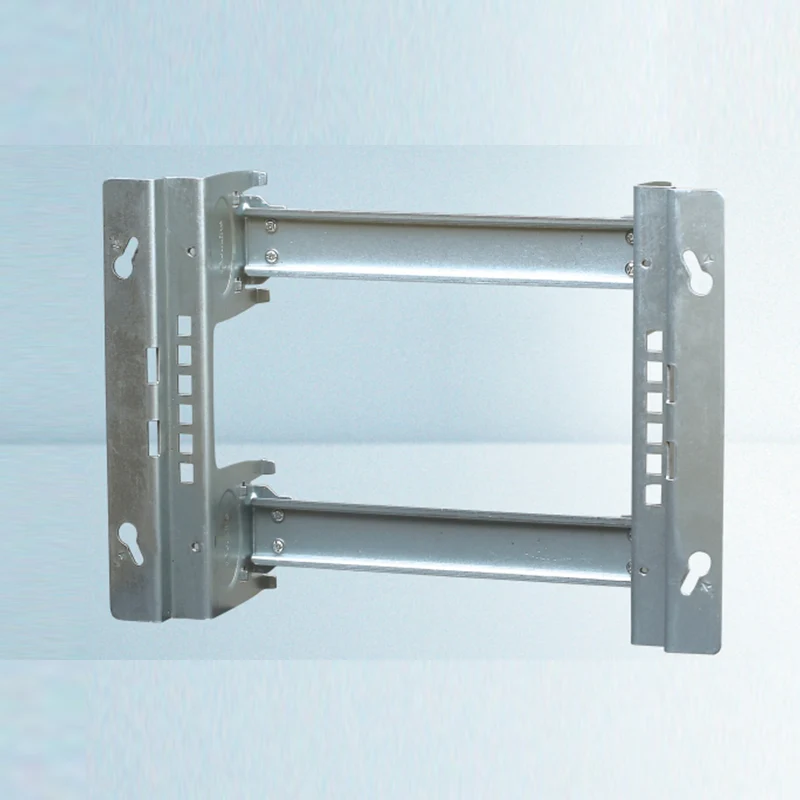

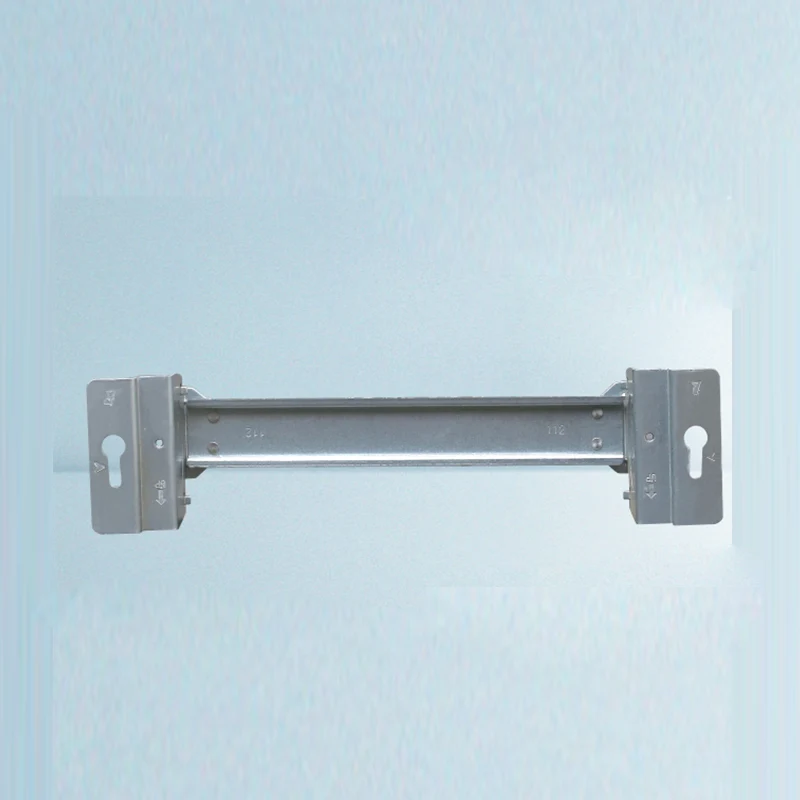

Boxinstallatie: 1. ingebedde montage; 2. Opbouwmontage

Maniermaat: 18 mm (standaardbreedte)

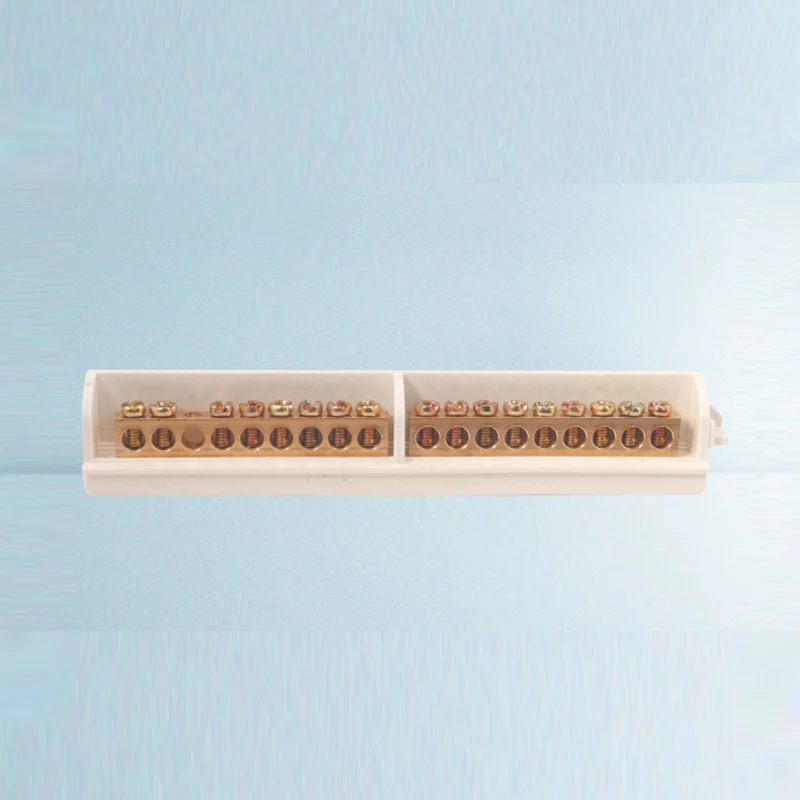

Afmeting aansluitdoorsnede: ①4~20weg 6 x 10 mm; ②24~ 40weg 6,4 x 12 mm

Nominale spanning (V): ~AC400V (±20%) 50~60HZ

Nominale stroom/Max. Stroomingang: ①55A (4~20-weg) 6 x 10 mm; ②63A (24 ~ 40-weg) 6,4 x 12 mm

Productnorm: GB17466.1-2008, GB17466.24-2008

Bescherming tegen binnendringing: IP40

Verpakkingsinformatie van de BE-serie verdeelkast

Specificatie en beschrijving		Foto	Karton LBH (cm)	(PCS/CTN)
Verdeelkast
BE-M104	Opbouwmontage		505×190×360	10
BE-M107			520×245×465	10
BE-M110			520×300×465	10
BE-M112			520×335×465	10
BE-M114			520×235×375	5
BE-M116			520×235×415	5
BE-M118			520×235×450	5
BE-M120			520×235×485	5
BE-M228			445×165×410	1
BE-M240			445×165×520	1
BEP(2013)-A 104	Ingebouwde montage		505190360	10
BEP(2013)-A 107			520245465	10
BEP(2013)-A 110			520300465	10
BEP(2013)-A 112			520335465	10
BEP(2013)-A 114			520235375	5
BEP(2013)-A 116			520235415	5
BEP(2013)-A 118			520235450	5
BEP(2013)-A 120			520235485	5
BEP(2013)-A 124			600275565	5
BEP(2013)-A 228			485165410	1
BEP(2013)-A 240			485165520	1

BE-serie


Omslag	Boxbasis

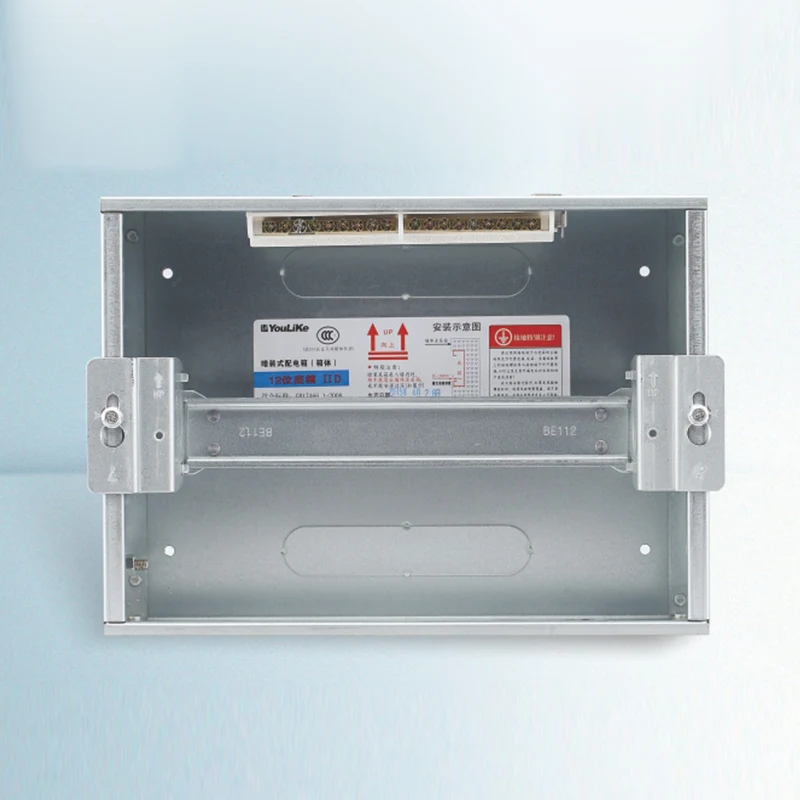

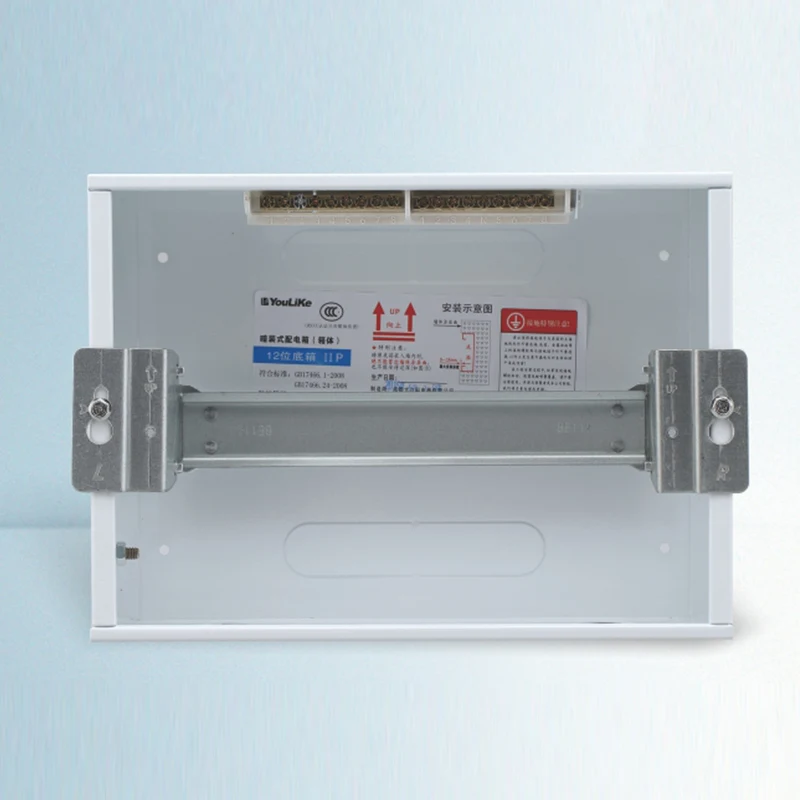

De basis van de opbouwmontagedoos is gemaakt van koudgewalste plaat van hoge kwaliteit, 1,0 mm dik voor één rij en 1,2 mm voor twee rijen. De ingebedde montagedoosbasis is gemaakt van koudgewalste plaat van hoge kwaliteit, 0,8 mm voor één rij en 1,0 mm voor twee rijen. Het oppervlak van de plaat is elektrostatisch gepoedercoat en de tolerantie voldoet volledig aan de PT.A-tolerantievereisten in GB/t 708-2006.
