GV2 Motor stroomonderbreker MPCB

Xucky Nieuwe GV2 -motorbreker MPCB hanteert een nieuw generatie technologieplatform, past geautomatiseerde productie- en testapparatuur toe, voldoet effectief aan de werkelijke applicatiebehoeften van klanten en bereiken handig gebruik en toonaangevende kwaliteitsproducten in het land.

Stuur onderzoek

Productomschrijving

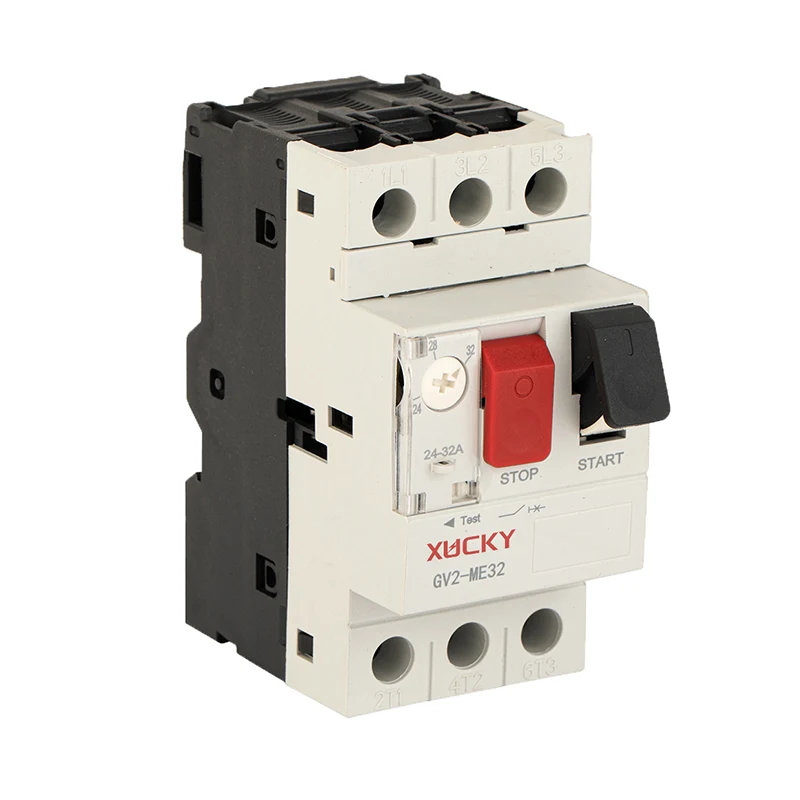

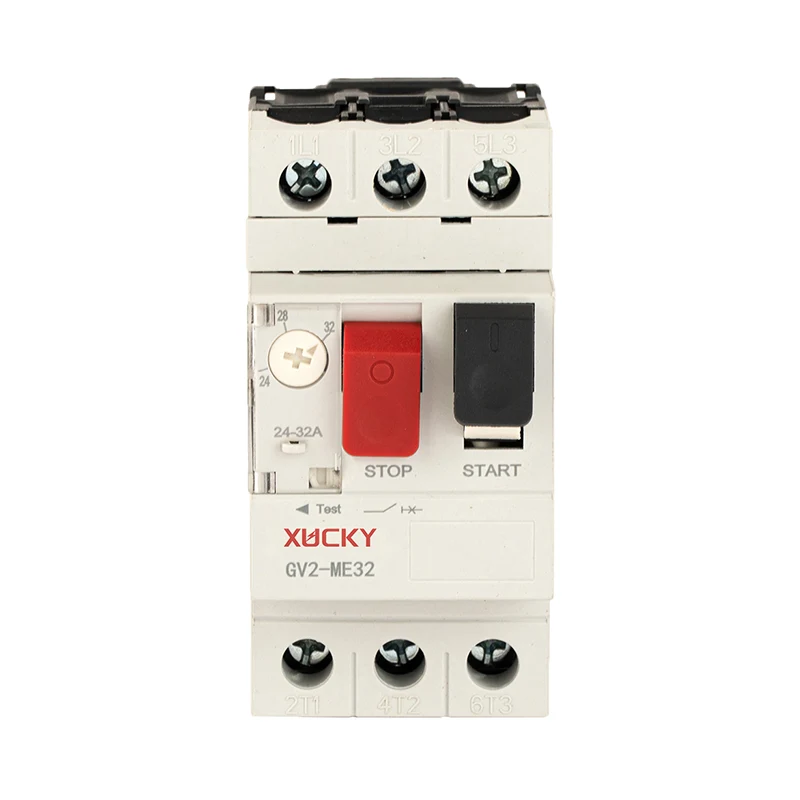

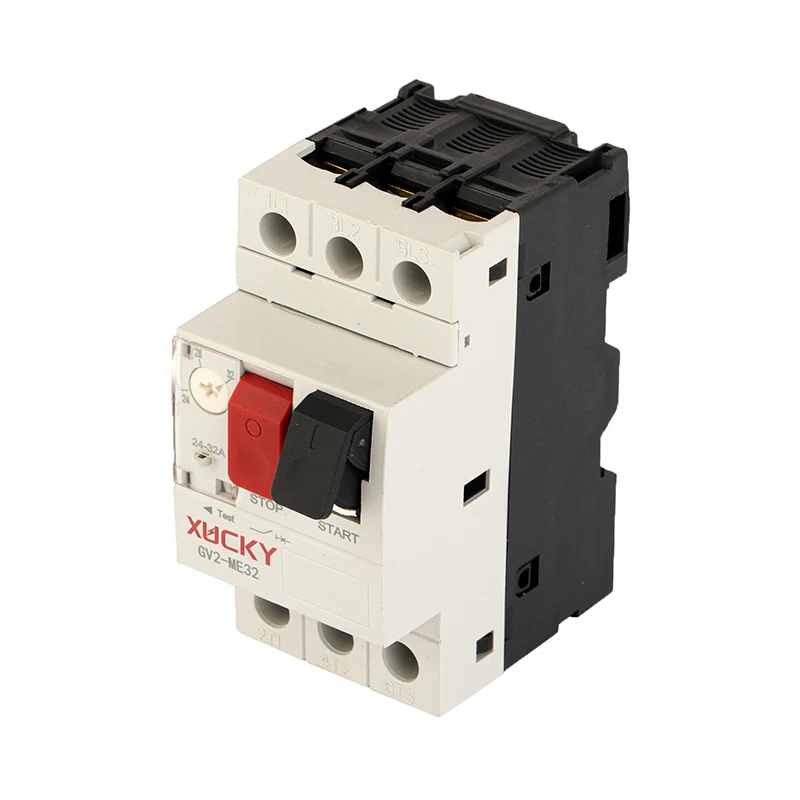

GV2 Motor Circuit Breaker MPCB

Toepassingscapaciteit

De nominale isolatiespanning is 750V, is van toepassing op het circuit van AC 50Hz, nominale stroom van 0,1A-80A, voor het beschermen van overbelasting, open fase, kortsluiting en zeldzame start van driefasige eekhoornkooi-inductiemotor. GV2 Motor stroomonderbreker MPCB (MPCB -stroomonderbreker) kan worden gebruikt voor bescherming van distributiecircuit en zeldzame belastingconversie, ook voor isolatie.

GV2 Motor Protection stroomonderbrekers (MPCB -stroomonderbreker) voldoen aan de normen: IEC60947.2, GB14048.2, GB14048.4.

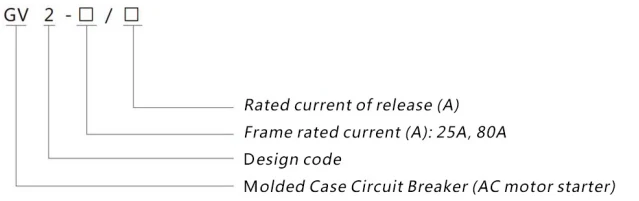

Model en betekenis

GV2 Motor Circuit Breaker MPCB

Belangrijkste technische parameters

Bediening: knoptype

Nominale isolatiespanning: 750V

Nominale bedrijfsspanning: 690V

Rated Impulse bestand tegen spanning UIMP: 6KV

Nominale bedrijfsspanning UE: 230 / 240V, 400 / 415V, 500V, 690V

Nominale frequentie: 50 / 60Hz

Frame nominale stroom: 32A

TRIP RATING: 10A

Koppel aanscherpen: 1,7N • M

Mechanisch leven (aan / uit): 100000

Elektrische levensduur AC-3 400V: 100000

Categorie overbelastingbeveiliging: thermische overbelasting, fasefailuur

Kortcircuitbescherming: ja

Isolatiefunctie: ja

Temperatuurcompensatiefunctie: ja

Nee.	Nominale stroom vrijgeven In een		Het aanpassen van het bereik van thermisch element Huidig instellen A	Nominale ultieme kortsluitingscapaciteit ICU (KA)/ Nominale werking Kortgoten Breekcapaciteit ICS (KA)								Flitser afstand (mm)
				230/240V					400/415V	500V	690V	Flitser afstand (mm)
				ICU	ICS	ICU	ICS	ICU	ICS	ICU	ICS
1	GV2-32	0.16	0,1-0,16	100	100	100	100	100	100	100	100	50
2		0.25	-0.25	100	100	100	100	100	100	100	100
3		0.4	0,25-0,4	100	100	100	100	100	100	100	100
4		0.63	0,4-0,63	100	100	100	100	100	100	100	100
5		1	0,63-1	100	100	100	100	100	100	100	100
6		1.6	1-1.6	100	100	100	100	100	100	100	100
7		2.5	1.6-2.5	100	100	100	100	100	100	3	2
8		4	2.5-4	100	100	100	100	100	100	3	2
9		6.3	4-6.3	100	100	100	100	50	50	3	2
10		10	6-10	100	100	100	100	10	10	3	2
11		14	9-14	100	100	6	2	6	2	3	2
12		18	13-18	100	100	6	2	6	2	3	2
13		23	17-23	50	50	6	2	6	2	3	2
14		25	20-25	50	50	6	2	6	2	3	2
15		32	24-32	50	50	6	2	6	2	3	2
