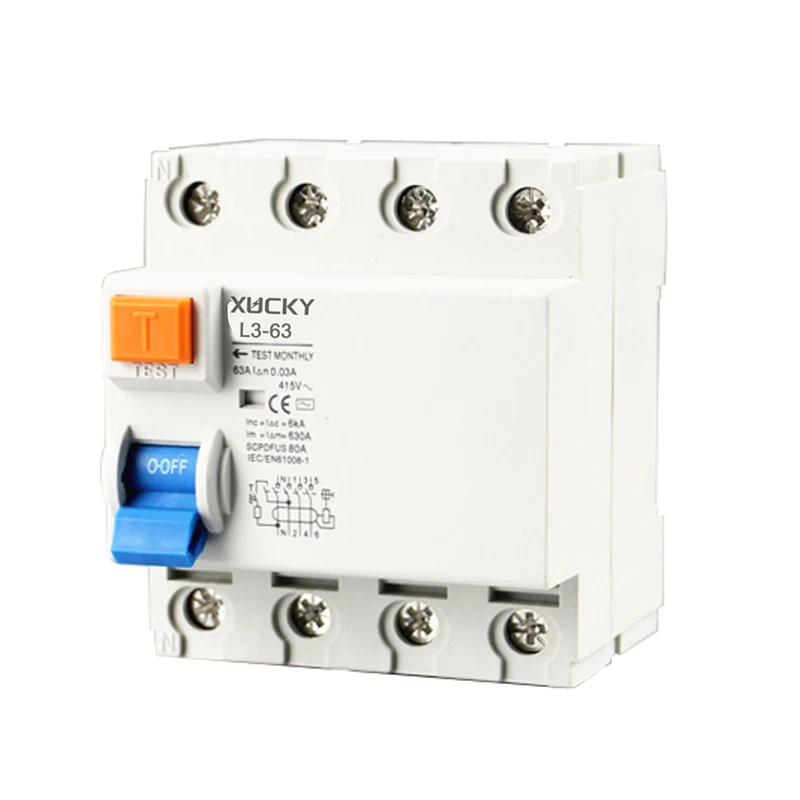

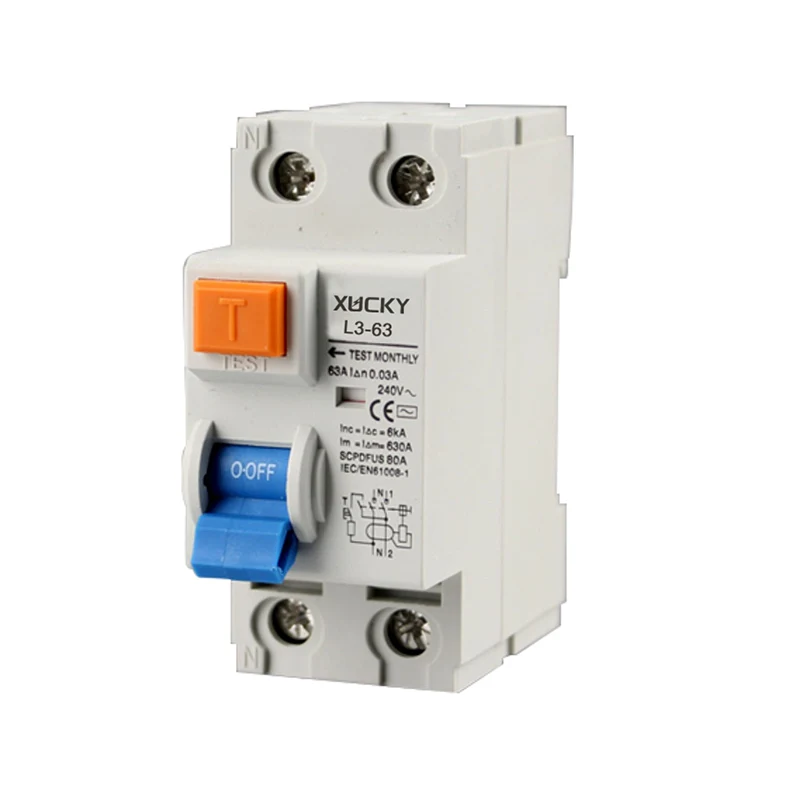

L3-63 Aardlekschakelaar

Belangrijkste parameters van de L3-63 aardlekschakelaar:

Technische parameter parameterwaarde

Nominale spanning: Un (V) 240V ~ 1P+N, 415 V ~ 3P+N

Nominale stroom (A) In: 16 A, 20 A, 25 A, 32 A, A, 40 tot 50 A, 63 A

Nominale reststroom I (A): 0,03,0,1,0,3

Het aantal van 1 p + N, 3 p + N

AC-type, A-type volgens de werkomstandigheden met DC-shunt Vertragingstype S-type

Nominale kortsluitstroom Inc(A) :6000

Nominale limietrestkortsluitstroom I c(A) :6000

Nominaal schakel- en uitschakelvermogen Im(A): 500 (In 50A), 630 (In = 63A)

Nominaal restvermogen aan en uit I m(A): 500 (In 50A), 630 (In = 63A)

Nominale resterende niet-bedrijfsstroom I nee: 0,5I n

Aanhaalmoment (Nm): 2,5 ~ 4

Uiterlijk en installatiegrootte:

36 graden-0,42 (1P+N), 72 graden -0,46 (3P+N), TH35-7.5 montagehandleiding

Vervuilingsniveau: 2

Beschermingsniveau: IP20

Installeer categorie Ⅱ klasse

De ID RCCB (Residual Current Circuit Breaker) en de F360 RCCB zijn twee verschillende modellen aardlekschakelaars, die essentiële componenten zijn in elektrische systemen die zijn ontworpen om de veiligheid te garanderen door het circuit te onderbreken wanneer een onbalans in de stroom wordt gedetecteerd, meestal als gevolg van een aardlek of lekstroom.

ID aardlekschakelaar:

● Ontwerp: De ID RCCB is ontworpen met een specifieke focus op compactheid en installatiegemak. Het wordt vaak gebruikt in residentiële en licht commerciële toepassingen.

● Kenmerken: Het wordt geleverd met een testknop om een ​​foutconditie te simuleren, zodat het apparaat correct functioneert. Bovendien kan het visuele indicatoren bevatten voor de tripstatus.

● Prestaties: De ID RCCB staat bekend om zijn betrouwbaarheid en snelle responstijd, waardoor hij geschikt is voor bescherming tegen elektrische schokken en brand veroorzaakt door isolatiefouten.

● Specificaties: Normaal gesproken kan het stroom tot een bepaalde limiet verwerken (bijvoorbeeld 32A, 40A) en heeft het een uitschakeldrempel voor reststromen (bijvoorbeeld 30mA).

F360 aardlekschakelaar:

● Ontwerp: De F360 aardlekschakelaar is ontworpen voor veeleisende industriële en commerciële toepassingen. Het is gebouwd om zware omstandigheden en hogere belastingen te weerstaan.

● Kenmerken: Dit model biedt mogelijk geavanceerde functies, zoals een hogere onderbrekingscapaciteit, verbeterde duurzaamheid en mogelijk digitale interfaces voor monitoring en controle.

● Prestaties: Met een focus op zwaar gebruik garandeert de F360 aardlekschakelaar een robuuste bescherming tegen overstroom en aardlekstromen, waardoor een hoger veiligheidsniveau wordt geboden in complexe elektrische systemen.

● Specificaties: Het ondersteunt over het algemeen hogere stroomwaarden (bijvoorbeeld tot 63A of meer) en kan over aanpasbare uitschakelinstellingen beschikken om aan verschillende toepassingsvereisten te voldoen.

Samenvatting:

● ID RCCB is ideaal voor residentiële en kleinschalige commerciële omgevingen waar ruimte-efficiëntie en gebruiksgemak prioriteit hebben.

● De F360 RCCB is beter geschikt voor industriële en grotere commerciële omgevingen die hogere prestaties, duurzaamheid en mogelijk geavanceerdere besturingsopties vereisen.

● De keuze tussen de twee zou afhangen van de specifieke behoeften van het elektrische systeem, waarbij factoren als laadvermogen, omgevingsomstandigheden en het vereiste niveau van verfijning een sleutelrol spelen in het besluitvormingsproces.
