SCB10 Droge stroomtransformatoren

Als professionele transformatorfabrikant en leverancier in China wil XUCKY u SCB10 droge stroomtransformatoren van hoge kwaliteit leveren. Vergeleken met olie-ondergedompelde transformatoren heeft dit type product kenmerken op het gebied van veiligheid, brandprestaties en onderhoudsvereisten, maar heeft het doorgaans hogere initiële kosten en een relatief groot uitrustingsvolume bij hetzelfde nominale vermogen.

Kerncomponenten en constructie

Magnetische kern: gemaakt van hoogwaardig koudgewalst gelamineerd siliciumstaalplaat, de dikte van een enkele plaat ligt meestal tussen 0,23 mm en 0,3 mm, wat wervelstroomverlies en hysteresisverlies effectief kan verminderen. De kern is geassembleerd met verspringende verbindingen en bevestigd met niet-magnetische materialen om structurele stabiliteit en een laag bedrijfsgeluid te garanderen.

Wikkelingen: Wikkelingen zijn gemaakt van koperen of aluminium geleiders die zijn behandeld met isolatiemateriaal zoals glasvezel, Nomex of epoxy. Het structuurontwerp omvat gelaagde, folie- en concentrische wikkeling, waaronder foliewikkeling met betere kortsluittolerantie en betere warmteafvoerprestaties.

Isolatiesystemen: Geclassificeerd volgens de temperatuurstijgingslimieten in IEC 60076-11, inclusief algemene categorieën zoals Klasse B (130°C), Klasse F (155°C), Klasse H (180°C) en Klasse C. Het gietproces van epoxyhars wordt veel gebruikt bij de vervaardiging van middenspanningstransformatoren, die goede mechanische eigenschappen en chemische corrosieweerstand kunnen bieden.

Koelsysteem: Natuurlijke luchtkoeling (AN) wordt standaard gebruikt voor laagvermogentransformatoren. Voor transformatoren met een hoger vermogen kan een geforceerd luchtkoelingssysteem (AF) worden gebruikt, dat, in combinatie met ventilatorwerking, de uitgangscapaciteit met ongeveer 30% tot 50% kan verhogen. Sommige transformatorontwerpen integreren ook radiatoren of ventilatiekanaalsystemen om de luchtstroom rond de wikkelingen en de kern te optimaliseren.

Accessoires: We bieden een breed scala aan behuizingsopties, van open frameconstructie voor schone binnenomgevingen tot gesloten behuizingen met IP23- of IP54-bescherming voor stoffige omgevingen of buitenomgevingen. Deze behuizingen zorgen voor voldoende ventilatie, terwijl ze effectief het binnendringen van vreemde stoffen blokkeren en onbedoeld contact met spanningvoerende delen voorkomen.

Werkingsprincipe

Droge stroomtransformatoren werken volgens het principe van elektromagnetische inductie. Wanneer wisselstroom door de primaire wikkeling stroomt, wordt er een wisselende magnetische flux gegenereerd in de ijzeren kern, die door de secundaire wikkeling gaat, waardoor elektromotorische kracht in de secundaire wikkeling wordt geïnduceerd. Door de windingsverhouding van de primaire en secundaire wikkelingen aan te passen, kan de spanning worden verhoogd of verlaagd en kan de transmissie en conversie van elektrische energie worden voltooid. Het hele energieoverdrachtsproces wordt uitgevoerd in een droge omgeving die bestaat uit vaste isolatiemedia, zonder vloeistofkoeling of isolatiemedia.

Belangrijkste voordelen

Veiligheid: geen ontvlambare vloeibare isolatieolie, elimineert fundamenteel het risico op brand en milieugevaren, voldoet aan de strikte veiligheidsnormen van hoge gebouwen, ziekenhuizen, datacenters en andere plaatsen.

Weinig onderhoud: geen noodzaak voor monitoring en behandeling van isolerende olie, geen behoefte aan regelmatig onderhoud zoals testen van de oliekwaliteit (zoals analyse van opgeloste gassen), geen verborgen gevaar van olielekkage en lage totale kosten gedurende de hele levenscyclus.

Milieuvriendelijk: Geen risico op olielekkage die de bodem of het water vervuilt, in overeenstemming met LEED, BREEAM en andere evaluatienormen voor groene gebouwen.

Flexibele installatie: SCB 10 droge distributietransformatoren zijn geschikt voor installatie binnenshuis en in kleine ruimtes en kunnen zich aanpassen aan een breed temperatuurbereik (-30 ℃ tot +50 ℃) onder de overeenkomstige isolatieklasse. Geluidsarme werking: door het ontwerp van de kernklem- en wikkelconstructie te optimaliseren, bedraagt ​​het bedrijfsgeluid gewoonlijk 45 - 65 dB (1 meter afstand), geschikt voor kantoorgebouwen, woonwijken en andere geluidsgevoelige omgevingen.

Toepassingen

Commerciële gebouwen: Distributiesystemen voor winkelcentra, hotels, luchthavens en andere plaatsen, waarbij rekening wordt gehouden met veiligheid en ruimtegebruik.

Industrieel gebied: Productiefabrieken, raffinaderijen, mijnen, enz. voor lokale stroomconversie en voeding van motoraandrijvingen.

Hernieuwbare energie: Onze harsgeïsoleerde droge transformator kan worden gebruikt in zonne-energiecentrales en windparken om spanningsstijgingen en -dalingen te bereiken om zich aan te passen aan de toegang tot het elektriciteitsnet of het lokale verbruik.

Datacenter: Biedt stabiele stroom voor IT-apparatuur met een hoog rendement en lage harmonische vervorming.

Stedelijke infrastructuur: Metro's, ziekenhuizen, hoge gebouwen en andere plaatsen met strenge brandveiligheidseisen vervangen in olie ondergedompelde transformatoren.

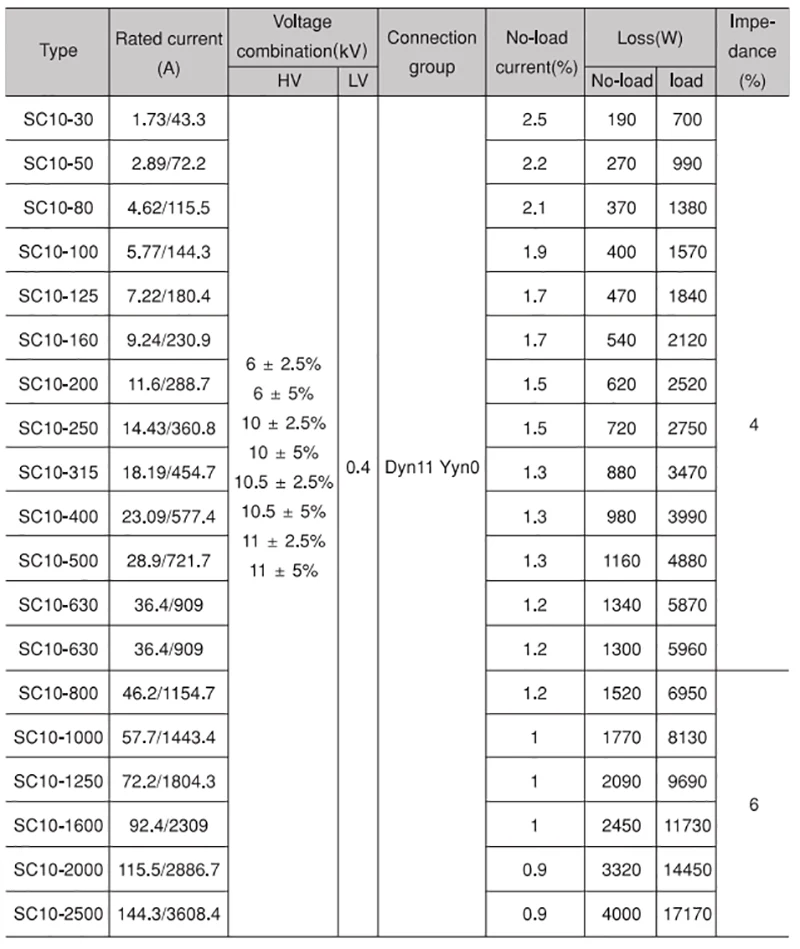

Technische specificaties

Onderhoud en monitoring

Periodieke inspectie: Inclusief visuele inspectie van isolatieconditie, dichtheid van aansluitpunten en stofophoping; De temperatuurstijgingstest moet elk jaar onder belasting worden uitgevoerd.

Temperatuurbewaking: Continue bewaking van wikkelings- en kernhotspots door ingebouwde PT100-sensoren of infraroodcamera's om ervoor te zorgen dat de temperaturen de limieten van de isolatieklasse niet overschrijden.

Detectie van gedeeltelijke ontlading: online of offline meting van gedeeltelijke ontlading van midden- en hoogspanningstransformatoren (>10 kV) om de status van het isolatiesysteem te evalueren.

Reiniging en onderhoud: Gebruik perslucht of stofzuigen om de warmteafvoerkanalen en oppervlakken te reinigen en een soepele ventilatie te behouden; vermijd het gebruik van water of chemische oplosmiddelen om isolerende onderdelen rechtstreeks te reinigen. Life management: Verwachte levensduur van 25 - 30 jaar onder normale onderhoudsomstandigheden; Het wordt aanbevolen om elke 3 tot 5 jaar een isolatieweerstandstest te doen om de diëlektrische sterkte te beoordelen.

Opkomende trends

Milieuvriendelijke materialen: Biogebaseerde epoxyhars en recyclebare kernmaterialen worden gebruikt om de impact van de productlevenscyclus op het milieu te verminderen.

Intelligente monitoring: Geïntegreerde IoT-sensoren maken real-time verzameling en analyse van temperatuur-, vochtigheids-, gedeeltelijke ontladings- en trillingsgegevens mogelijk en ondersteunen voorspellend onderhoud op basis van cloudplatforms.

Efficiënt ontwerp: Door de magnetische circuitstructuur en wikkelmaterialen (zoals een amorfe legeringskern) te optimaliseren, wordt een hogere energie-efficiëntie bereikt, in overeenstemming met het ecologische ontwerp van de EU en de Tier 2-energie-efficiëntienormen van het Amerikaanse Department of Energy.

Compacte structuur: Toepassing van indirecte vloeistofkoeling en andere geavanceerde warmteafvoertechnologie, terwijl de vermogensdichtheid wordt gewaarborgd en de omvang van de apparatuur wordt verkleind, om zich aan te passen aan de beperkingen van de stedelijke ruimte.

Modulair ontwerp: modulaire wikkel- en kernstructuur, gemakkelijk te transporteren, installeren en daaropvolgende uitbreidingstransformatie.

Normen en naleving

Internationale normen: IEC 60076-11 (algemene norm voor droge transformatoren), IEEE C57.12.01 (droge distributietransformatoren)

Veiligheidscode: IEC 61140 (bescherming tegen elektrische schokken), NFPA 70 (NEC) artikel 450 voor Noord-Amerikaanse installaties

Milieuvereisten: RoHS-naleving en REACH-regelgeving voor chemische registratie.

Droge stroomtransformatoren worden steeds vaker toegepast omdat industrieën prioriteit geven aan veiligheid, duurzaamheid en betrouwbaarheid. Hun technische vooruitgang, gekoppeld aan strenge wettelijke eisen, positioneert ze als een hoeksteen van de moderne elektrische infrastructuur, vooral in stedelijke en milieugevoelige omgevingen.
