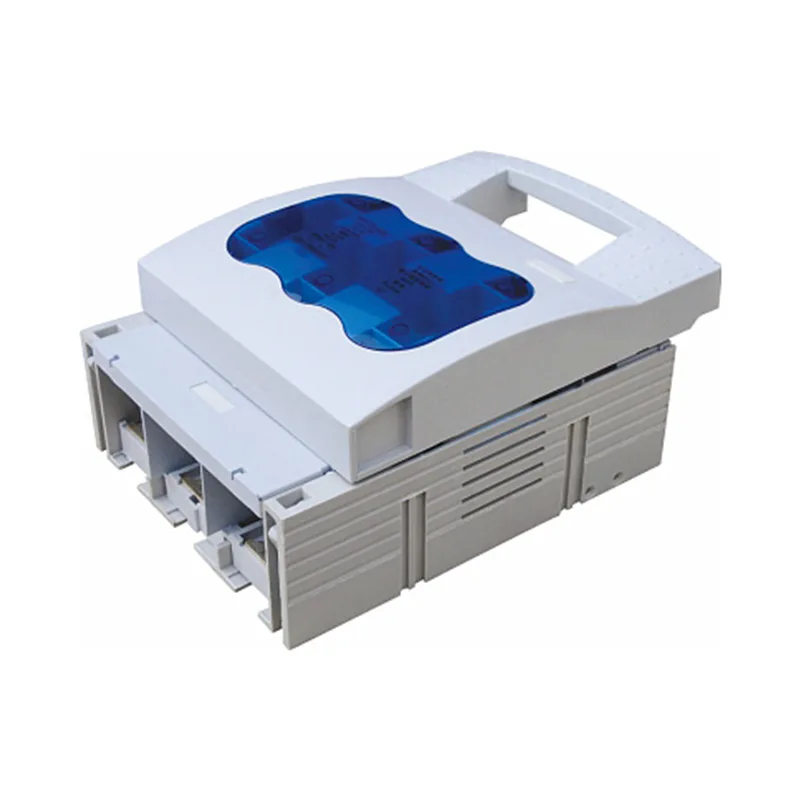

HR17B Zekeringlastscheider

XUCKY HR17B zekeringlastscheider kan met belasting worden bediend. Het is van toepassing op een nominale stroom van 40A ~ 630A. Er zijn 2 groepen, 3 groepen en 4 groepen. Het kan op de rail worden gemonteerd en op de vaste plaat worden geïnstalleerd. Het biedt ook de invoer- en uitvoerstructuur van de bovenste en onderste uiteinden, introductie op de mesrand en het boogblusapparaat; en het gesloten detectiegat bevindt zich op het schakelaardeksel, de signaalschakelaar en de detectieschakelaar zijn gebouwd. Het kan worden uitgerust met een zekeringmonitor en worden gebruikt als messchakelaar.

Stuur onderzoek

Productomschrijving

Toepassingsgebied

XUCKY hoge kwaliteit HR17B zekeringlastscheider kan met belasting worden bediend. Het is van toepassing op een nominale stroom van 40A ~ 630A. Er zijn 2 groepen, 3 groepen en 4 groepen. Het kan op de rail worden gemonteerd en op de vaste plaat worden geïnstalleerd. HR17B zekeringlastscheider biedt ook de invoer- en uitvoerstructuur van de bovenste en onderste uiteinden, introductie op de mesrand en het boogblusapparaat; en het gesloten detectiegat bevindt zich op het schakelaardeksel, de signaalschakelaar en de detectieschakelaar zijn gebouwd. Het kan worden uitgerust met een zekeringmonitor en worden gebruikt als messchakelaar.

De zekeringschakelaar is mooi, nieuw en beknopt en voldoet aan IEC60947-3 en GB14048.3.

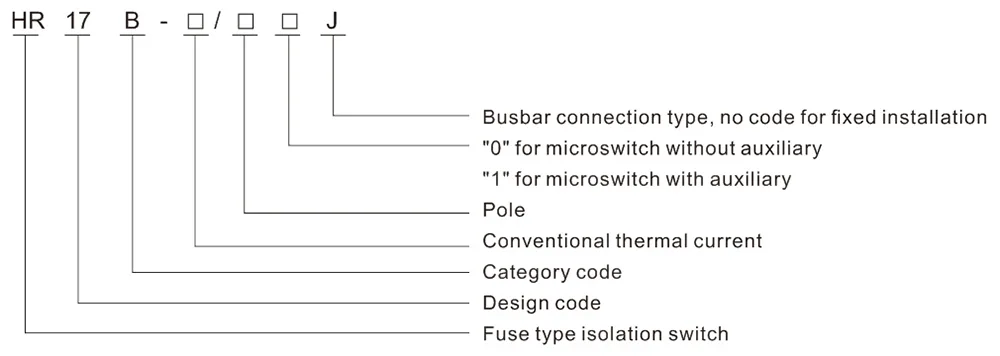

Model en betekenis

Belangrijkste technische parameters

Model met zekeringschakelaar		HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
Nominale isolatiespanning Ui		690V	690V	800V	800V	800V	800V
Nominale bedrijfsspanning Ue		AC400, 660V
Nominale bedrijfsstroom Ie	400V AC-23B	40A	63A	160A	250A	400A	630A
Nominale bedrijfsstroom Ie	660 V AC-22B	32A	50A	100A	200A	315A	425A
Nominale productiecapaciteit voor korte tijd Icm		10Ie
Nominale beperkte kortsluitstroom Inc		50 kA
Zekering koppeling		RT14-40	RT14-63	NT00-160	NT1-250	NT2-400	NT3-630

Overzicht en installatieafmetingen

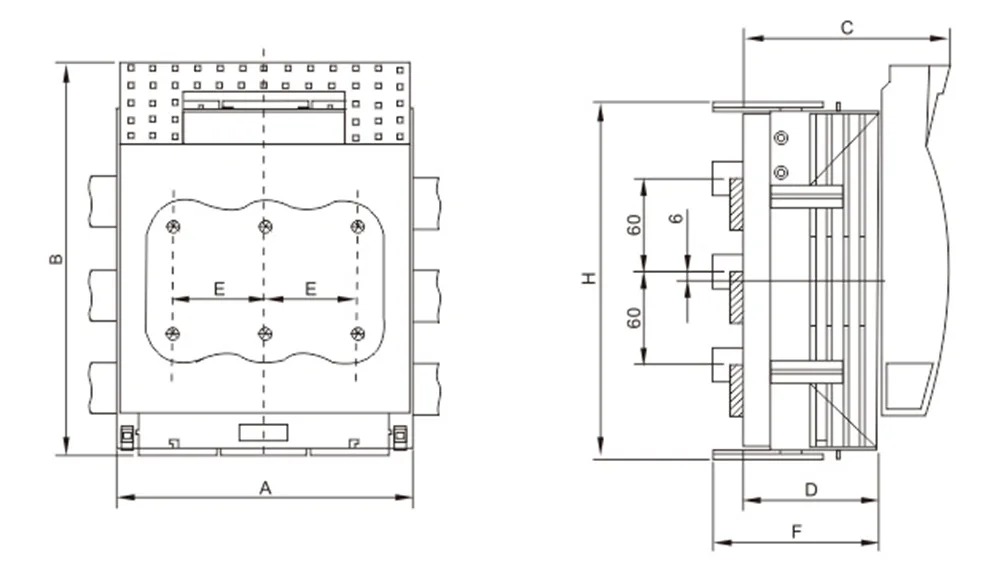

Overzicht en installatieafmetingen van het HR17B-160~630A hangende type

Model	A	B	C	D	E	F	H
HR17B-160/30J	106	200	97	60	33	87	200
HR17B-250/30J	185	247	128	88	57	110	220
HR17B-400/30J	210	290	145	97	65	125	268
HR17B-630/30J	256	300	160	112	81	139	285

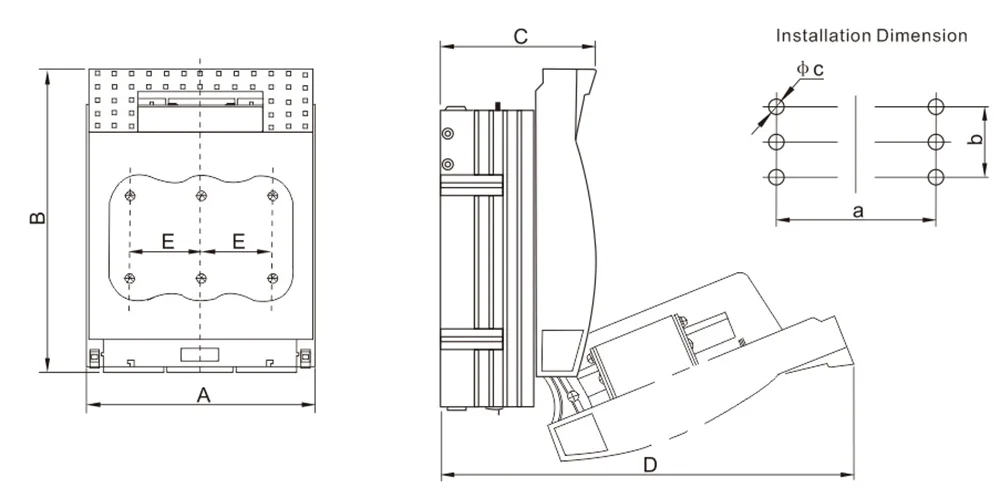

Overzicht en installatieafmetingen van HR17B-40~630A vast

Model		Omtrekafmeting (mm)					Installatieafmeting (mm)
Model		A	B	C	D	E	a	b	Φc
HR17B-40	2P	55	116	76	150	21	25	/	F6
HR17B-40	3P	76	116	76	150	21	42	/	F6
HR17B-63	2P	74	116	76	150	31	35	/	F6
HR17B-63	3P	105	116	76	150	31	62	/	F6
HR17B-160	2P	75	200	83	205	33	43	25	Φ7
	3P	106	200	83	205	33	66	25	Φ7
	4P	138	200	83	205	33	100	25	Φ7
HR17B-250	2P	128	247	110	295	57	72	50	F11
	3P	185	247	110	295	57	114	50	F11
	4P	242	247	110	295	57	172	50	F11
HR17B-400	2P	145	290	125	340	65	80	50	F11
	3P	210	290	125	340	65	130	50	F11
	4P	276	290	125	340	65	195	50	F11
HR17B-630	2P	175	300	145	360	81	90	50	F11
	3P	256	300	145	360	81	162	50	F11
	4P	340	300	145	360	81	243	50	F11
