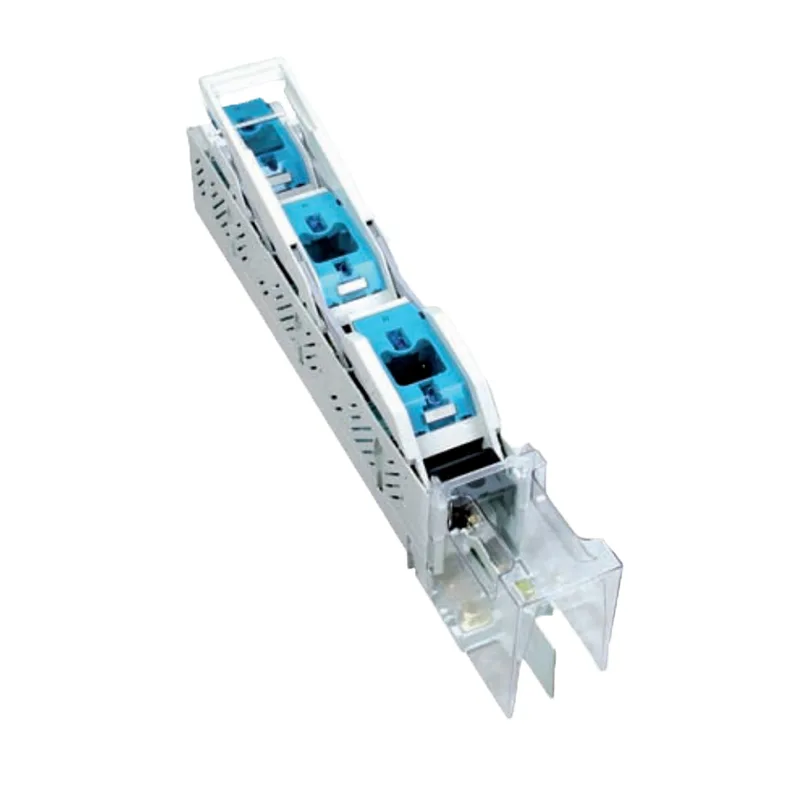

HG2B In-line zekeringlastscheider

Toepassingsgebied

HG2B In-line zekeringschakelaar is geschikt voor AC-nominale spanning 660V en lager, AC 160A ~ 630A, nominale AC-frequentie 50Hz. Met belastingsbediening, de eerste stroomtransformator en staafschakelaarintegratie, met de voordelen van gemakkelijke aanpassing van de boven-onder inlaat-uitlaat, driefasige afzonderlijke onderbreking, driefasige gelijktijdige breuk en andere, op grote schaal gebruikt in complete sets van producten en geïmporteerde box-substations.

In het distributiesysteem van industriële ondernemingen wordt het voornamelijk gebruikt in distributiecircuits en motorcircuits met hoge kortsluitstromen, die kunnen worden gebruikt om het circuit onregelmatig handmatig in en uit te schakelen en de voeding te isoleren, en het AC-circuit te beschermen tegen kortsluiting. De inline-zekeringlastscheider is niet geschikt voor het starten en loskoppelen van een enkele motorschakelaar. Voldoe aan de normen: GB14048.3, IEC60947-3.

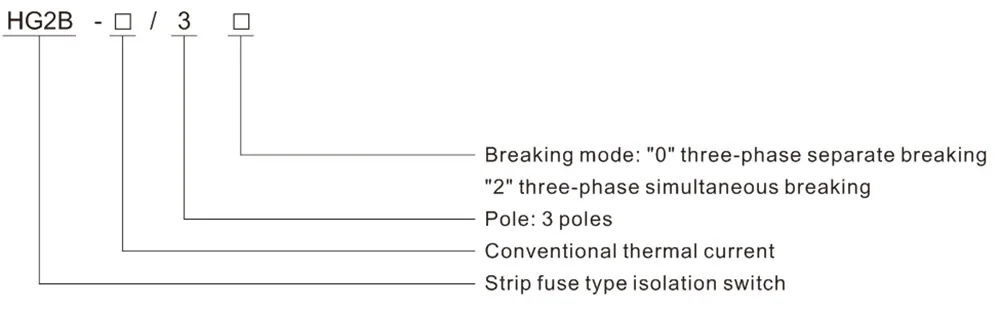

Model en betekenis

Normale werkomstandigheden en installatieomstandigheden

1. De omgevingsluchttemperatuur is niet hoger dan +40°C en niet lager dan -5°C.

2. De hoogte van de installatielocatie bedraagt ​​niet meer dan 2000 meter.

3. Vochtigheid: Wanneer de maximale temperatuur +40°C is, bedraagt ​​de relatieve vochtigheid van de lucht niet meer dan 50%, en een hogere relatieve vochtigheid kan toegestaan ​​zijn bij lagere temperaturen, bijvoorbeeld 90% bij 20°C. Er moeten speciale maatregelen worden genomen voor incidentele condensatie veroorzaakt door temperatuurveranderingen.

4. Het vervuilingsniveau van de omgeving is 3.

5. De inline-zekeringschakelaar moet worden geïnstalleerd op een plaats waar er geen noemenswaardige trillingen, schokken en trillingen zijn en waar geen regen en sneeuw is. Tegelijkertijd mag er op de installatieplaats geen explosiegevaarlijk medium aanwezig zijn, en mag er geen gas en stof in het medium aanwezig zijn dat metaal kan aantasten en de isolatie kan vernietigen.

Producteigenschappen

■ Eerste integratie van stroomtransformator en zekeringschakelaar

■ Met mesrand en boogblusapparaat is het veilig te bedienen

■ Er kunnen geïsoleerde schoepen, NT/NH-serie en gewone halfgeleider-smeltkern (snelsmelt) worden toegevoegd

■ Zekeringmonitor en signaalschakelaar kunnen worden toegevoegd

■ Gebruikt als hoofdschakelaar, onmiddellijk uitschakelvermogen tot 50-100 kA

■ DNH5 scheidingsschakelaar van het type stripzekering met unieke procestechnologie

■ De inline-zekeringschakelaar heeft een mooi uiterlijk, is nieuw en beknopt en voldoet aan de IEC60947-3.GB14048.3-norm.

Structuur en kenmerken

De in-line zekeringlastscheider bestaat uit een basis, een voetstuk, een deksel, een handvat, een beschermhoes en andere. De smeltpatroon uit de NT-serie wordt op het deksel gemonteerd en gebruikt als beweegbaar contactblad; Het handvat draait waaiervormig langs het steunpunt van de basis en het deksel wordt gebroken en samen met de lont gesloten. Er is een grote ruimteafstand en een duidelijk breekpunt om aan de eisen van de isolatieschakelaar te voldoen. De sokkel en de basis zijn eenvoudig te demonteren, zodat de sokkel veilig en betrouwbaar op de verzamelrail wordt geïnstalleerd. De basis is voorzien van een boogblusrooster om het breekvermogen van de schakelaar te garanderen.

Belangrijkste technische parameters

De relatie tussen de schakelaar en de zekeringverbinding

Opmerking: NT3-200, 250A zekering is niet standaard. Neem contact op met ons bedrijf om te bestellen of aan te passen.

Overzicht en installatieafmetingen

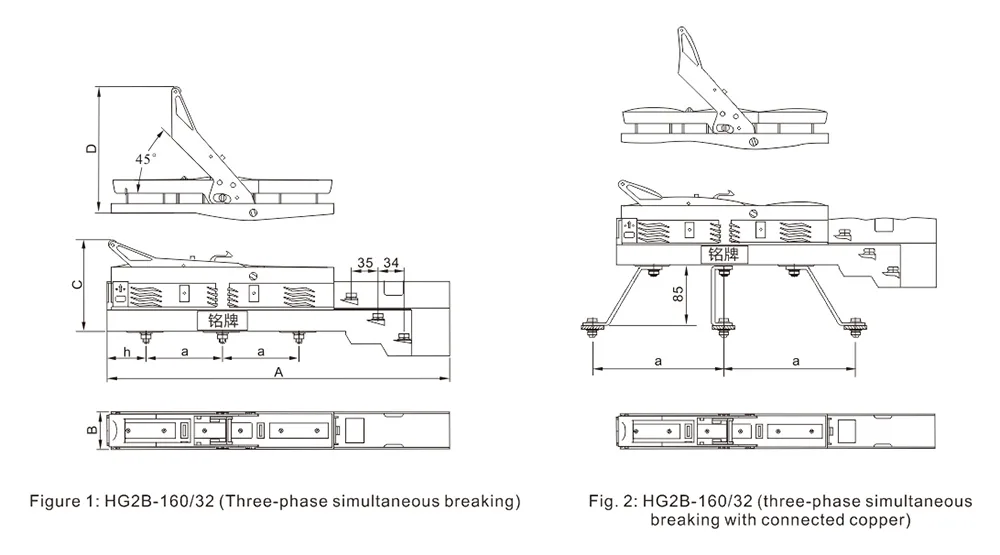

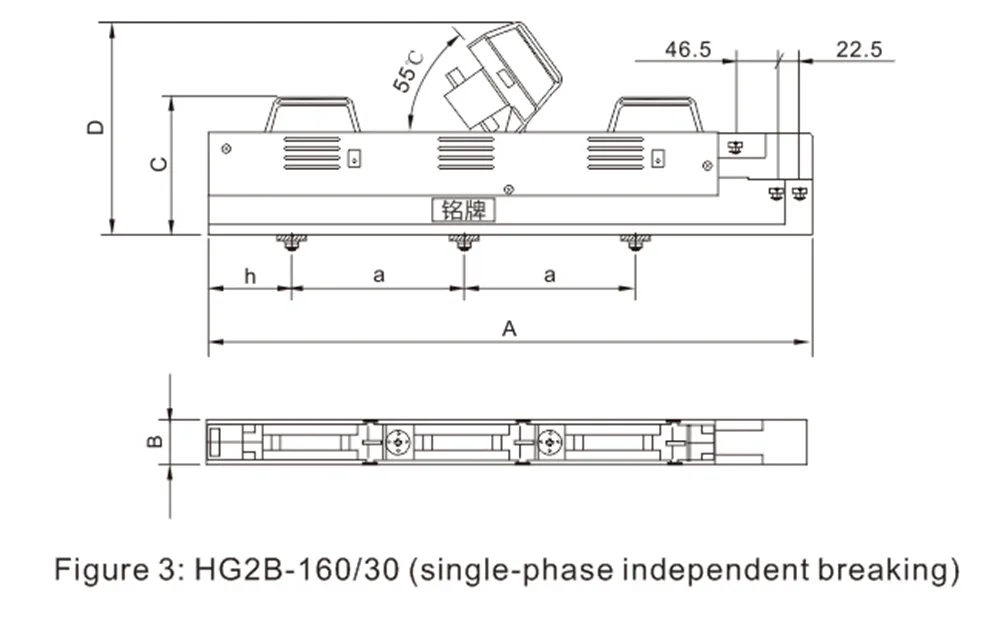

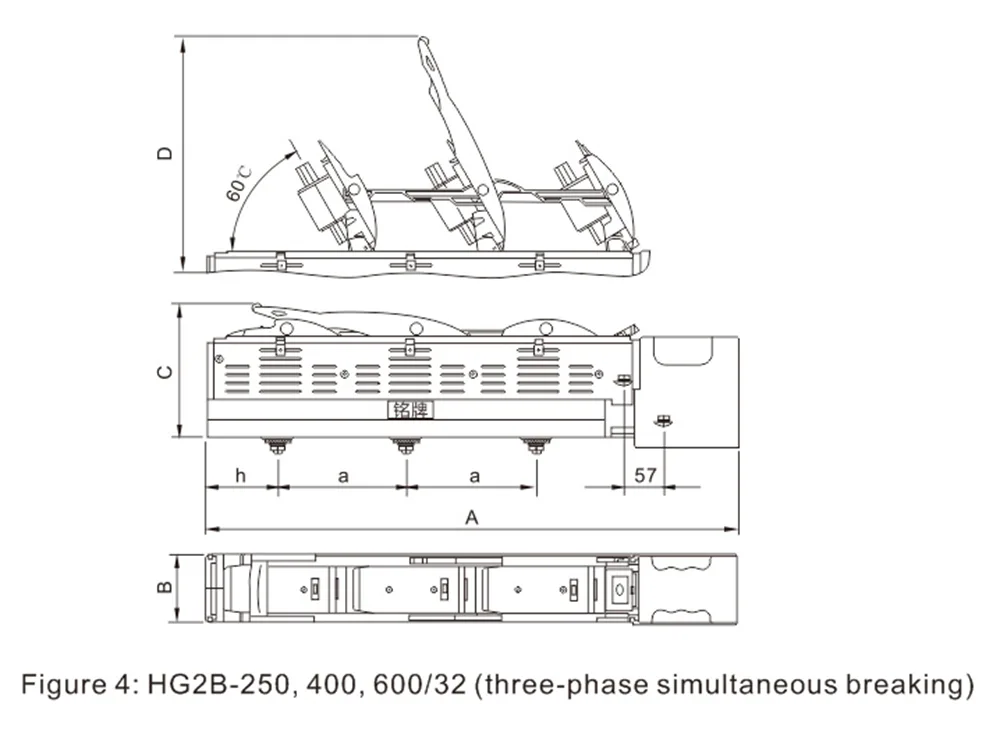

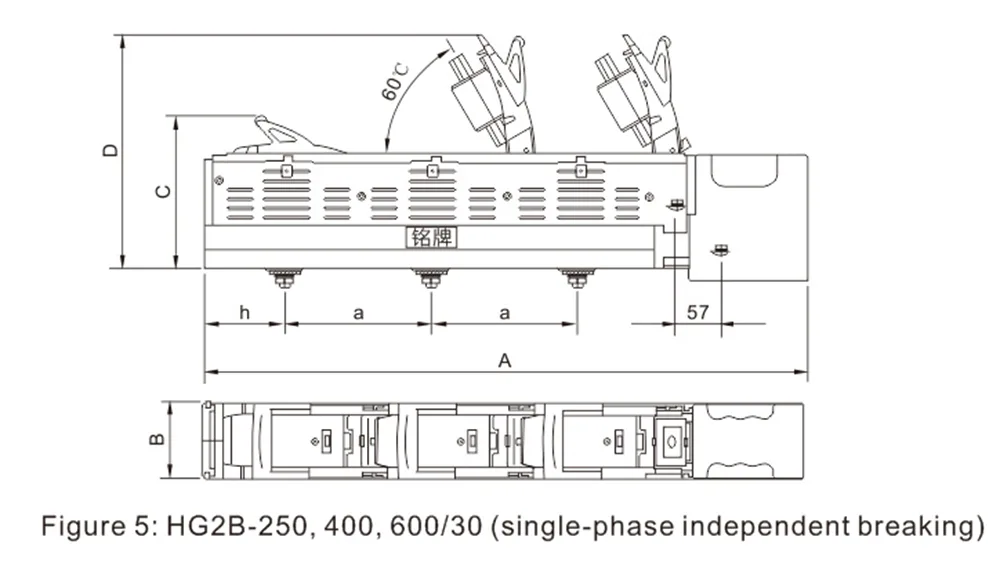

Overzicht en installatieafmetingen van de HG2B-160 ~ 630A in-line zekeringschakelaar.
