Cilindrische zekeringkoppeling en zekeringhouder

XUCKY (Wenzhou XUCKY Electric) biedt hoogwaardige zekeringkoppeling en zekeringhouder met IEC 60269, CE, RoHS-certificering. Keramisch lichaam, betrouwbare prestaties, concurrerende prijs. Ideaal voor industriële distributie, bedieningspanelen, zonne-PV. Export naar Saoedi-Arabië, Verenigde Arabische Emiraten, Egypte, Midden-Oosten.

Stuur onderzoek

Productomschrijving

XUCKY zekeringlink en zekeringhouder | Leverancier van industriële elektrische zekeringen uit China

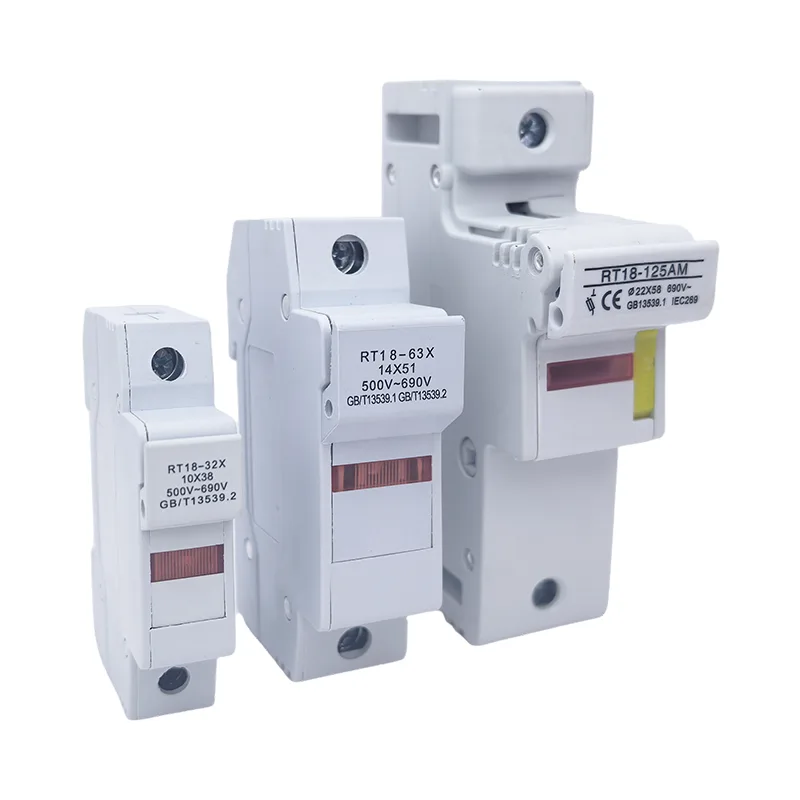

Cylindrical Fuse link & Fuse Holder

Cilindrische zekeringelementen en zekeringhouder

XUCKY Fuse Link en Fuse Holder zijn essentiële laagspanningsbeveiligingscomponenten ontworpen voor industriële, commerciële en residentiële elektrische systemen. Onze zekeringproducten zijn vervaardigd door Wenzhou XUCKY Electric Co., Ltd. en voldoen aan de internationale normen IEC 60269, met een hoog breekvermogen, stabiele prestaties en een lange levensduur. Als professionele zekeringleverancier uit China biedt XUCKY betrouwbare zekeringoplossingen voor klanten over de hele wereld, vooral voor de markt in het Midden-Oosten, waaronder Saoedi-Arabië, de VAE en Egypte.

De zekeringhouder is ontworpen voor installatie van zekeringelementen en bescherming van circuits tegen kortsluiting en overbelasting. De zekeringhouder is een onderdeel van de zekeringhouder met een zekering en wordt na uitschakeling vervangen. Als overbelastings- of kortsluitstromen de drempelwaarden overschrijden, blaast de zekeringhouder uit en gaat de LED op de zekeringhouder branden.

Zekeringverbindingen worden gebruikt om kabellijnen, huishoudelijke apparaten en industriële apparatuur te beschermen. Koper- en aluminiumdraadverbindingen worden ondersteund.

Norm: IEC60269-2, IEC 60947-3

Zekeringelementen en zekeringhouder zijn ontworpen om kabellijnen te beschermen tegen overbelasting en kortsluiting

huidig:

huishoudelijke apparaten;

Industriële apparatuur.

Sollicitatie

• Industriële bedieningspanelen & verdeelborden

• Stroomdistributiesystemen in fabrieken en gebouwen

• Zonne-PV-systemen (DC- en AC-bescherming)

• Motorcontrolecentra (MCC)

• HVAC en elektrische apparatuur

• Hernieuwbare energieprojecten in het Midden-Oosten

• Commerciële en residentiële elektrische installaties

Cylindrical Fuse link & Fuse Holder

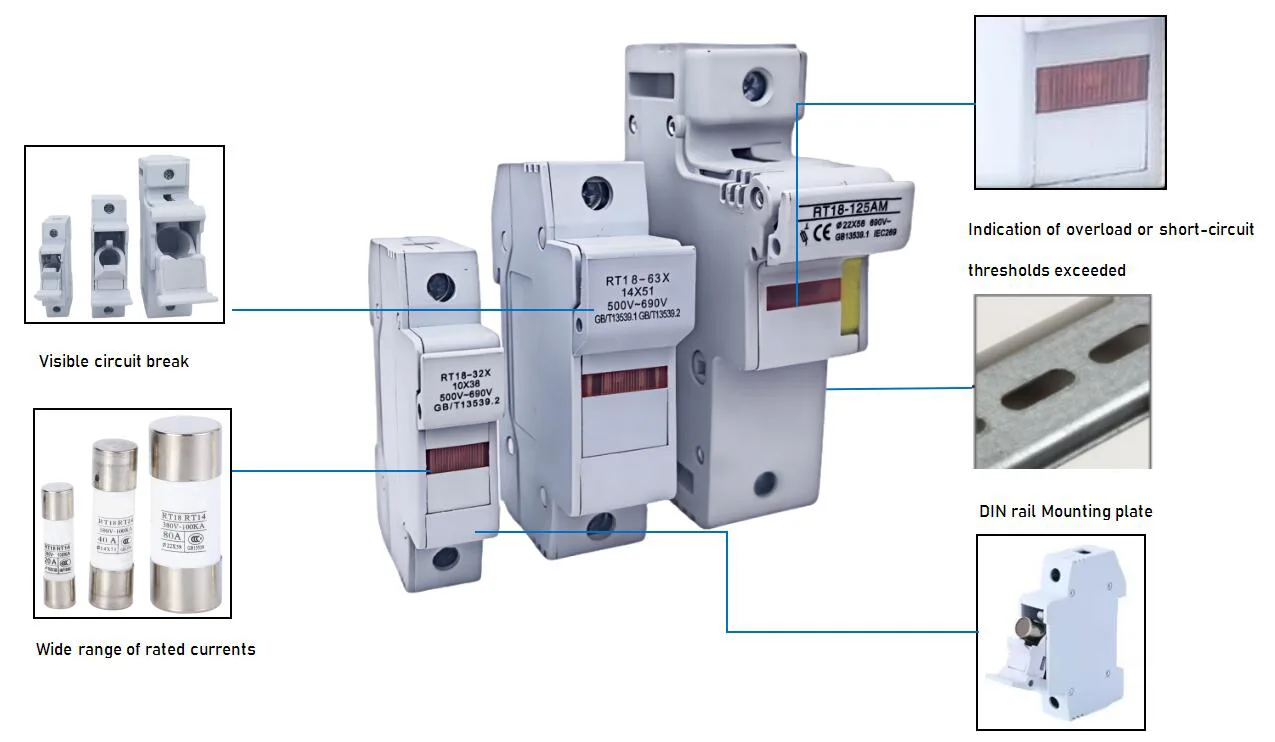

Kenmerken en voordelen

Bescherming over het volledige bereik

Voldoet aan de IEC-normen voor wereldwijde acceptatie

Gestandaardiseerde cilindrische constructie

Lage vermogensdissipatieprestaties voor lagere temperatuurstijging

Eenvoudige installatie

IEC 60269-1/-2 gecertificeerd, CE- en RoHS-compatibel

Hoogwaardige keramische behuizing met uitstekende isolatie en hittebestendigheid

Vernikkelde messing eindkappen voor lage contactweerstand

Hoog uitschakelvermogen tot 120kA (HRC-type)

Verkrijgbaar in de kenmerken gG (algemeen gebruik) en aM (motorbeveiliging).

Op DIN-rail monteerbare zekeringhouder met vingerveilig ontwerp

Optionele indicator voor gesprongen zekeringen voor eenvoudig onderhoud

Breed scala aan vermogens: 0,5A ~ 630A, 500V / 690V AC

Kosteneffectieve prijs, rechtstreeks van de XUCKY-fabriek in Wenzhou, China

Technische gegevens

Parameters	Maat
Zekeringhouder	10×38	14×51	22×58
Nominale stroom bij 690 V AC In, A	0,5; 1; 2; 4; 6; 8; 10	2; 4; 6; 8; 10; 16; 20; 25	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50
Gewicht, gr	50	83	170
Mechanisch uithoudingsvermogen, O-C-cycli	2000	2000	1600
Beschermingsgraad: IEC 60529	IP20	IP20	IP20
Bedrijfstemperatuur, °C	van -10 tot +55	van -10 tot +55	van -10 tot +55
Doorsnede van aangesloten draden, mm²	Van 1 tot 25	Van 1 tot 25	maximaal 50
Aanhaalmoment, N·m	2,5	2,5	2,5
Cilindrische zekeringverbindingen
Nominale stroom In, A	0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32	2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63	2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
CFL-type	gG	gG	gG
Gewicht, gr	7,7	20,5	58
Nominaal uitschakelvermogen Ics, kA	50	50	50
Beschermingsgraad: IEC 60529	IP20	IP20	IP20
Bedrijfstemperatuur, °C	van -10 tot +55	van -10 tot +55	van -10 tot +55

Bedradingsschema

Cylindrical Fuse link & Fuse Holder

Operatie

De LED gaat branden als de scheider uitschakelt

Totale en inbouwafmetingen (mm)

Cilindrische zekeringverbindingen

Cylindrical Fuse link & Fuse Holder

Maat	a	b	c
10x38	38	10	10,3
14x51	51	12	14
22x58	58	16	22

Naam	Nominale spanning, V	Nominale frequentie, Hz	Maximale stroom, A	Max. vermogensdissipatie, W
Zekeringhouder 10×38	500	50/60	8	3
Zekeringhouder 14×51	500	50/60	20	5
Zekeringhouder 22×58	500	50/60	40	9.5

Naam	Nominale bedrijfsstroom In, A	Nominale spanning, V	Nominale frequentie, Hz	10×38	14×51	22×58
Cilindrische zekeringkoppeling 0,5A	0.5	500	50/60	10×38-0,5	-	-
Cilindrische zekeringkoppeling 1A	1	500	50/60	10×38-1	-	-
Cilindrische zekeringkoppeling 2A	2	500	50/60	10×38-2	14 × 51-2	22 × 58-2
Cilindrische zekeringkoppeling 4A	4	500	50/60	10 × 38-4	14 × 51-4	22 × 58-4
Cilindrische zekeringkoppeling 6A	6	500	50/60	10 × 38-6	14 × 51-6	22 × 58-6
Cilindrische zekeringkoppeling 8A	8	500	50/60	10 × 38-8	-	22 × 58-8
Cilindrische zekeringkoppeling 10A	10	500	50/60	10×38-10	14×51-10	22×58-10
Cilindrische zekeringkoppeling 16A	16	500	50/60	10×38-16	14 × 51-16	22 × 58-16
Cilindrische zekeringkoppeling 20A	20	500	50/60	10×38-20	14 × 51-20	22×58-20
Cilindrische zekeringkoppeling 25A	25	500	50/60	10×38-25	14 × 51-25	22 × 58-25
Cilindrische zekeringkoppeling 32A	32	500	50/60	10×38-32	14 × 51-32	22 × 58-32
Cilindrische zekeringkoppeling 40A	40	500	50/60	-	14 × 51-40	22 × 58-40
Cilindrische zekeringkoppeling 50A	50	500	50/60	-	14 × 51-50	22 × 58-50
Cilindrische zekeringkoppeling 63A	63	500	50/60	-	14 × 51-63	22 × 58-63
Cilindrische zekeringkoppeling 80A	80	500	50/60	-	-	22 × 58-80
Cilindrische zekeringkoppeling 100A	100	500	50/60	-	-	22 × 58-100
Cilindrische zekeringkoppeling 125A	125	500	50/60	-	-	22 × 58-125

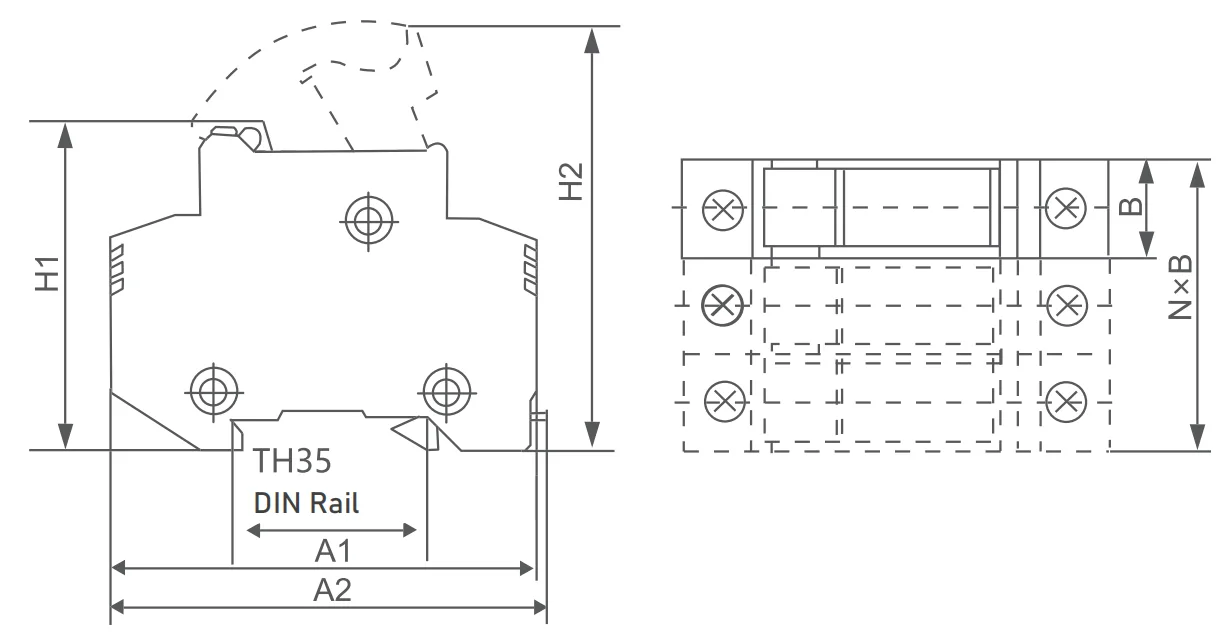

Zekeringhouder

Cylindrical Fuse link & Fuse Holder

Model	Omtrekafmeting (mm)
	A1	A2	B	H1	H2
RT18-32	77	78	17	61	80
RT18-63	96	97	26	67	94
RT18-125	127	129	35	76	104

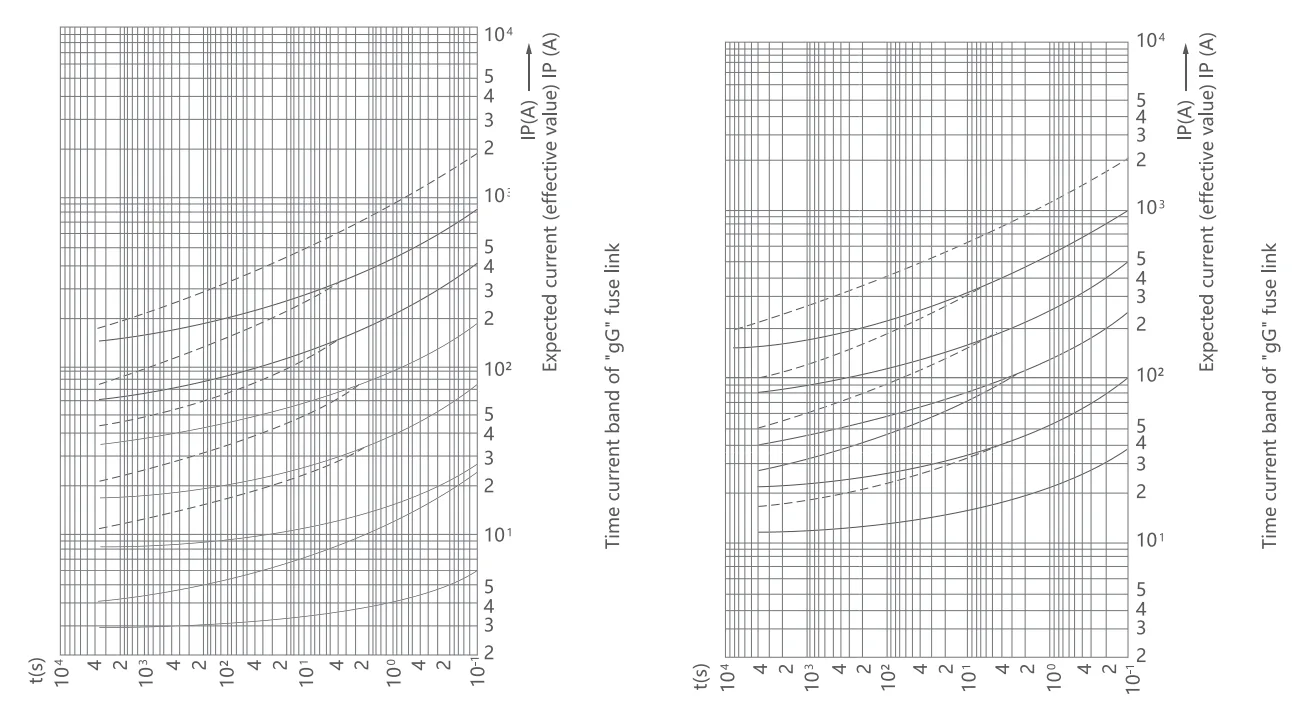

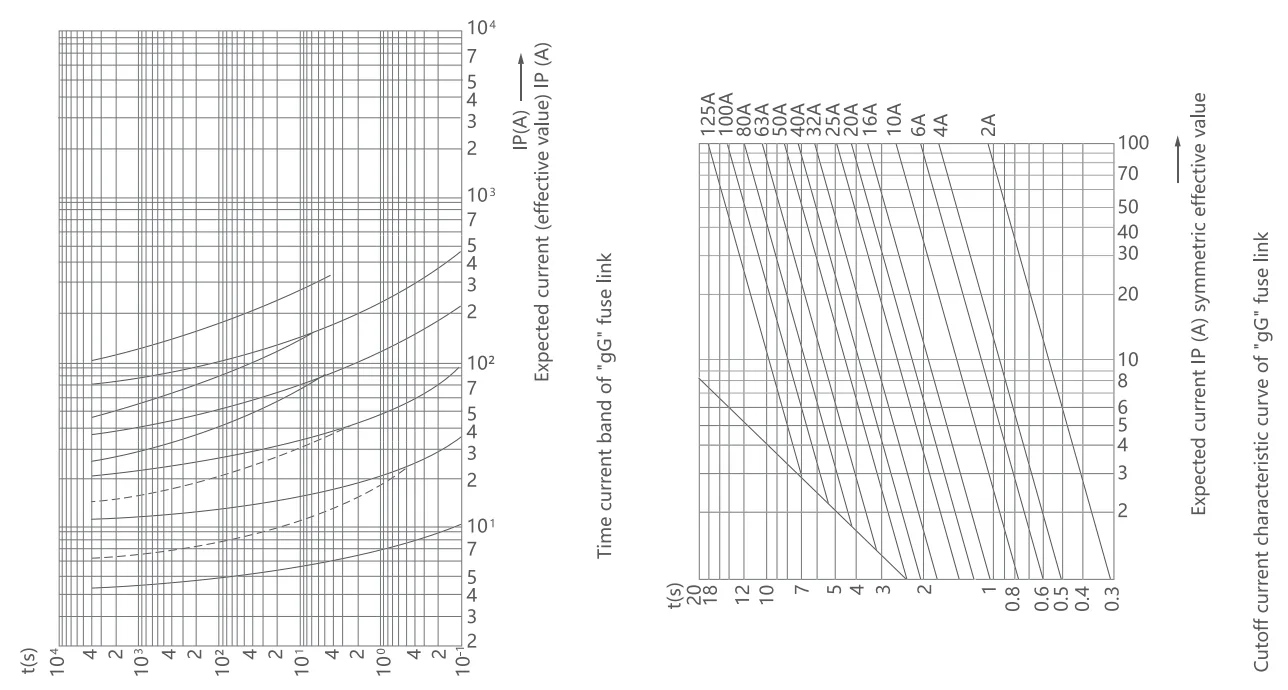

Tijd huidige karakteristieke curve

Cylindrical Fuse link & Fuse Holder

Veelgestelde vragen

Vraag 1: Wat is een zekeringverbinding?

A: Een zekeringverbinding is het vervangbare beschermende element van een zekering en bevat een gekalibreerd smeltelement dat het circuit verbreekt bij overbelasting of kortsluiting. Het is het ‘hart’ van het zekeringsysteem.

Vraag 2: Wat is het verschil tussen een zekeringkoppeling en een zekeringhouder?

A: De zekeringverbinding is het vervangbare smeltgedeelte; de zekeringhouder (zekeringhouder) is het stationaire montagedeel dat de zekeringverbinding vasthoudt en voor de elektrische aansluitingen zorgt. U hebt beide nodig voor een volledige zekeringinstallatie.

Vraag 3: Aan welke standaard voldoen XUCKY-zekeringverbindingen?

A: Onze zekeringelementen voldoen aan de internationale normen IEC 60269-1 en IEC 60269-2, met CE- en RoHS-certificering.

Vraag 4: Kunnen XUCKY-zekeringsproducten worden gebruikt in Saoedi-Arabië en het Midden-Oosten?

EEN: Ja. XUCKY-zekeringkoppeling en zekeringhouder zijn ontworpen voor 500V/690V AC-systemen, compatibel met de netnormen in het Midden-Oosten. We hebben een rijke exportervaring in Saoedi-Arabië, de VAE, Egypte en andere Golflanden.

Q5: Wat is de MOQ voor XUCKY-zekeringverbinding?

A: MOQ is 100 stuks voor standaardtypen. Aangepaste bestellingen zijn welkom. Neem contact met ons op voor een gedetailleerde prijslijst.
