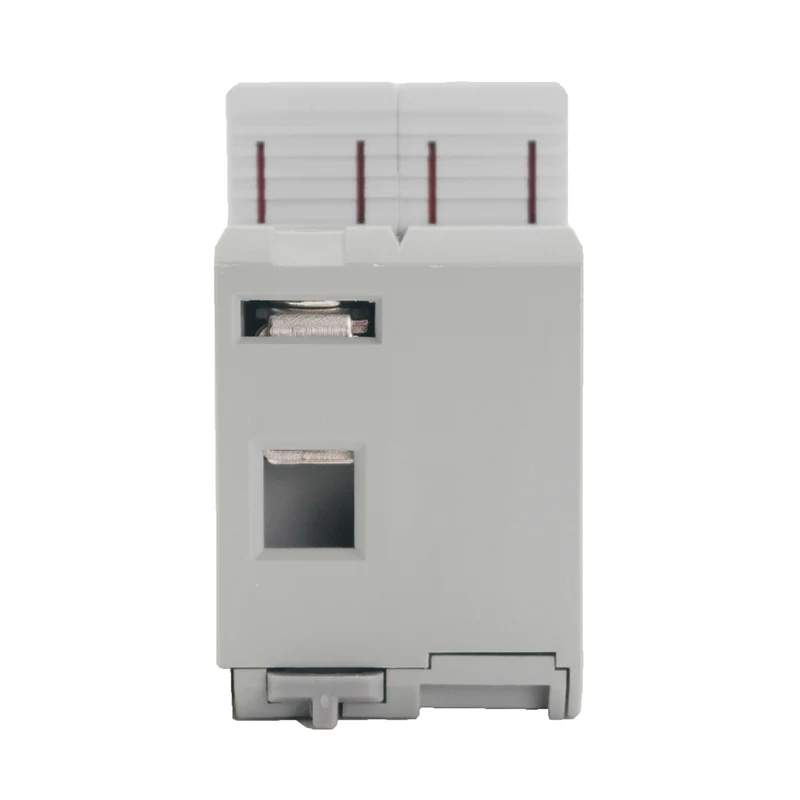

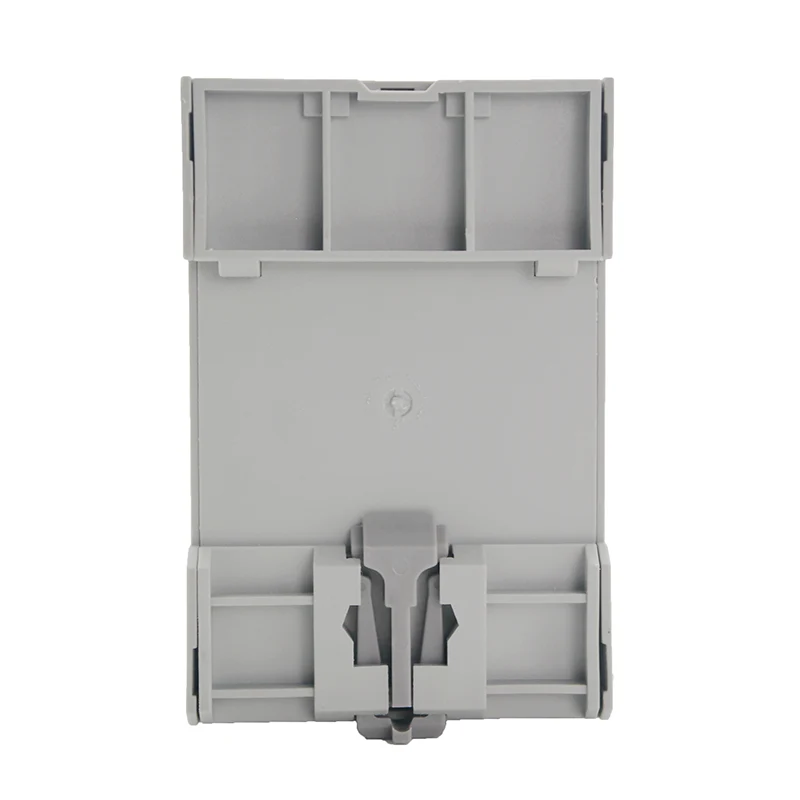

PV SPD-overspanningsbeveiligingsapparaat

PV SPD-overspanningsbeveiligingsapparaten worden veel gebruikt in fotovoltaïsche combinerboxen, stroomomvormers, DC-verdeelkasten, enz. Het heeft de voordelen van een hoge ontlaadstroom, snelle responstijd en een lage restspanning. De maximale fotovoltaïsche spanning bereikt UC≤1200VDC.

FUNCTIES

1. Spanningstypen: DC500V 690V 800V 1000V 1200V;

2. 8/20 µs, T2-bescherming;

3. Hoge afvoercapaciteit, snelle respons, plugbaar;

4. Dubbele thermische ontkoppelingsapparaten, die een betrouwbaardere bescherming bieden;

5. Visuele vensterweergave, groen betekent normaal, rood betekent defect (nieuwe module moet worden vervangen);

6. Externe terminal optioneel.

ELEKTRISCHE TECHNISCHE PARAMETERS

BEDRADINGSSCHEMA

HOOFDSTRUCTUUR EN WERKINGSPRINCIPE

In het fotovoltaïsche energieopwekkingssysteem zijn beschermende apparaten verbonden tussen de positieve en negatieve polen van de lijn en de aarde. Onder normale omstandigheden bevindt het beveiligingsapparaat zich in een hoge weerstandstoestand. Wanneer er door blikseminslag of andere redenen een overspanning in het elektriciteitsnet optreedt, zal het beveiligingsapparaat onmiddellijk in nanoseconden geleiden, waardoor de overspanning naar de aarde wordt geleid, waardoor de elektrische apparatuur op het elektriciteitsnet wordt beschermd. Wanneer de overspanning door het beveiligingsapparaat gaat en verdwijnt, zal het beveiligingsapparaat terugkeren naar een hoge weerstandsstatus. Dit heeft geen invloed op de normale werking van het elektriciteitsnet. Het elektrische schema van de overspanningsbeveiliging wordt weergegeven in de volgende afbeelding.

CHIP

OVERZICHT EN INSTALLATIE-AFMETINGEN

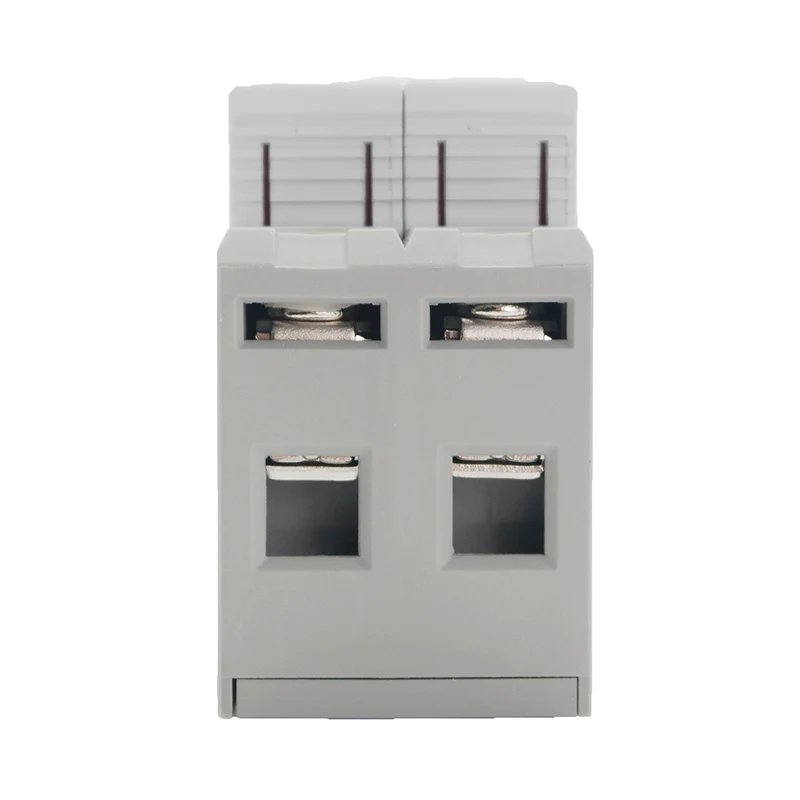

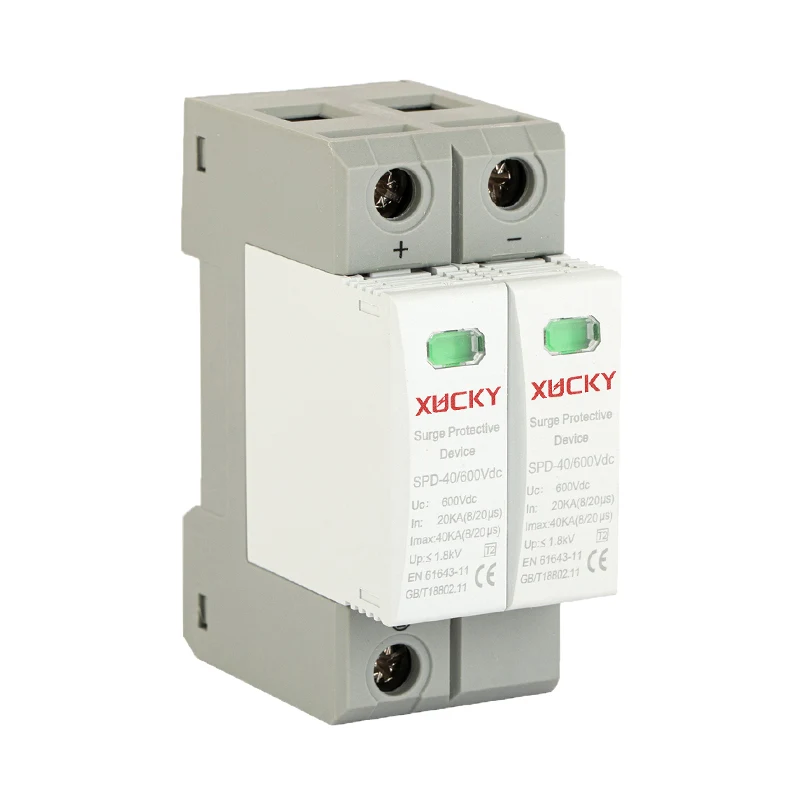

2P

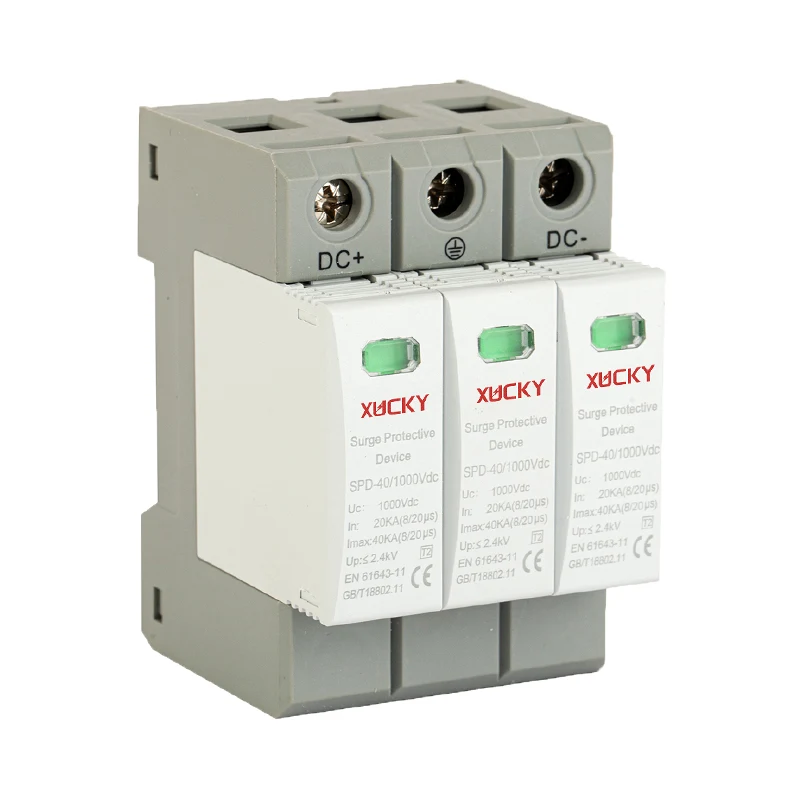

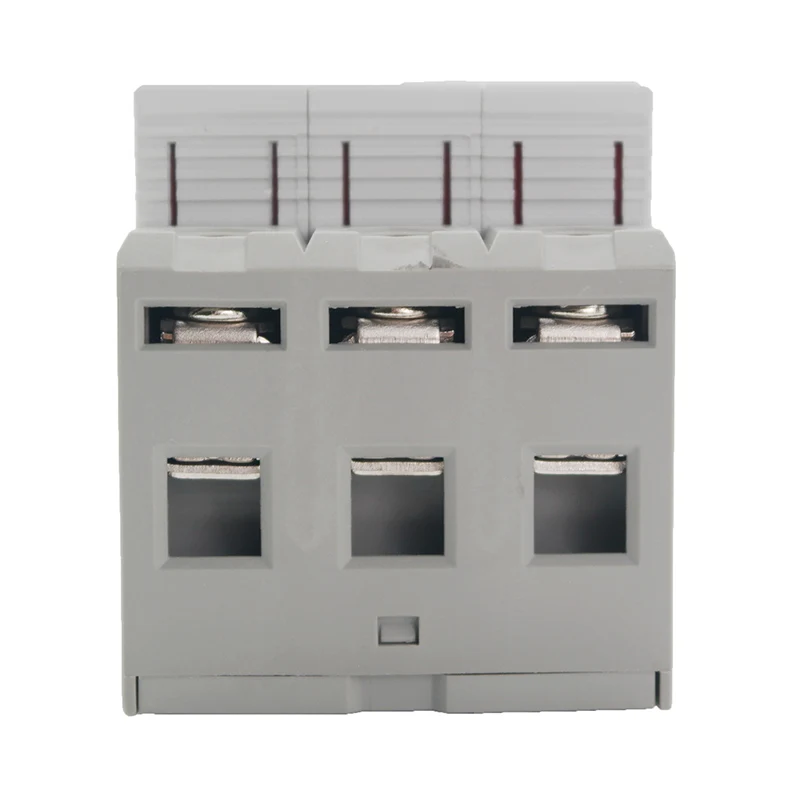

3P

SOLLICITATIE

●Zonne-omvormers: Om de gevoelige elektronica in omvormers te beschermen tegen stootstromen en spanningen.

●Zonnepanelen: Geïntegreerd in de aansluitdozen van zonnepanelen om individuele panelen te beschermen tegen piekgebeurtenissen.

●DC-combinerboxen: In gecentraliseerde zonne-energiesystemen worden SPD's gebruikt om de gecombineerde DC-uitgang van meerdere reeksen zonnepanelen te beschermen.

●Batterijopslagsystemen: Om batterijen en bijbehorende elektronica te beschermen tegen overspanning.

●Netgekoppelde en off-grid zonnesystemen: Garanderen van de veiligheid en stabiliteit van zowel op het elektriciteitsnet aangesloten als zelfstandige zonne-energie-installaties.

●Laadcontrollers: In systemen op zonne-energie met laadcontrollers ter bescherming tegen spanningspieken die de controller of aangesloten belastingen kunnen beschadigen.
