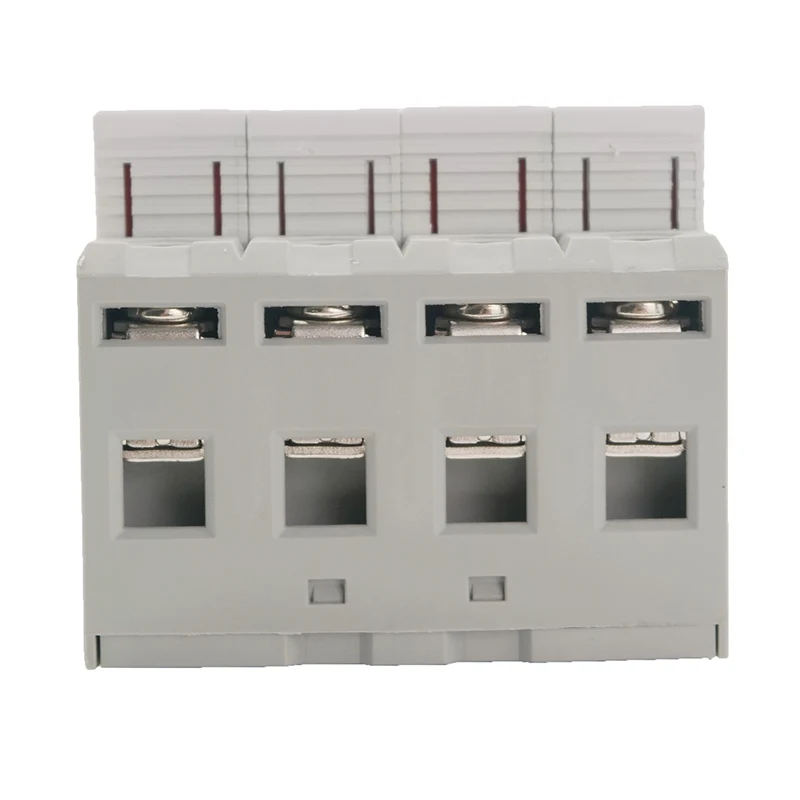

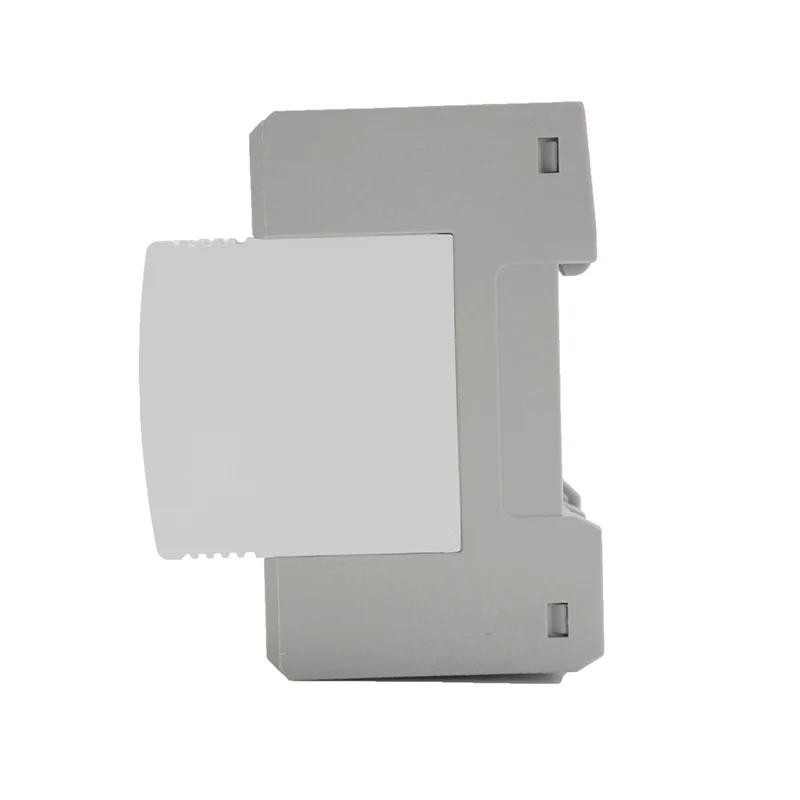

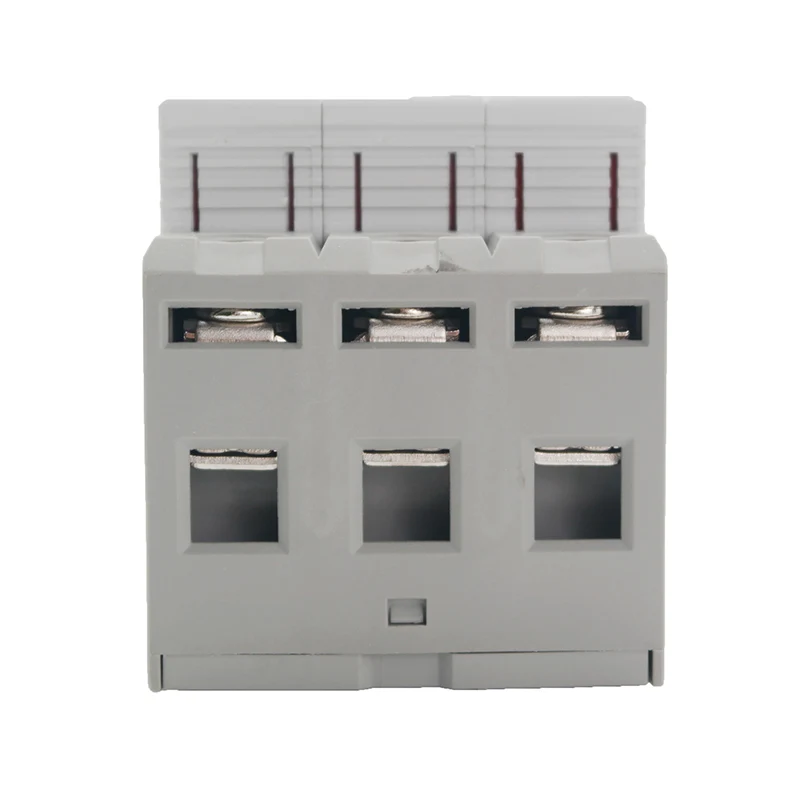

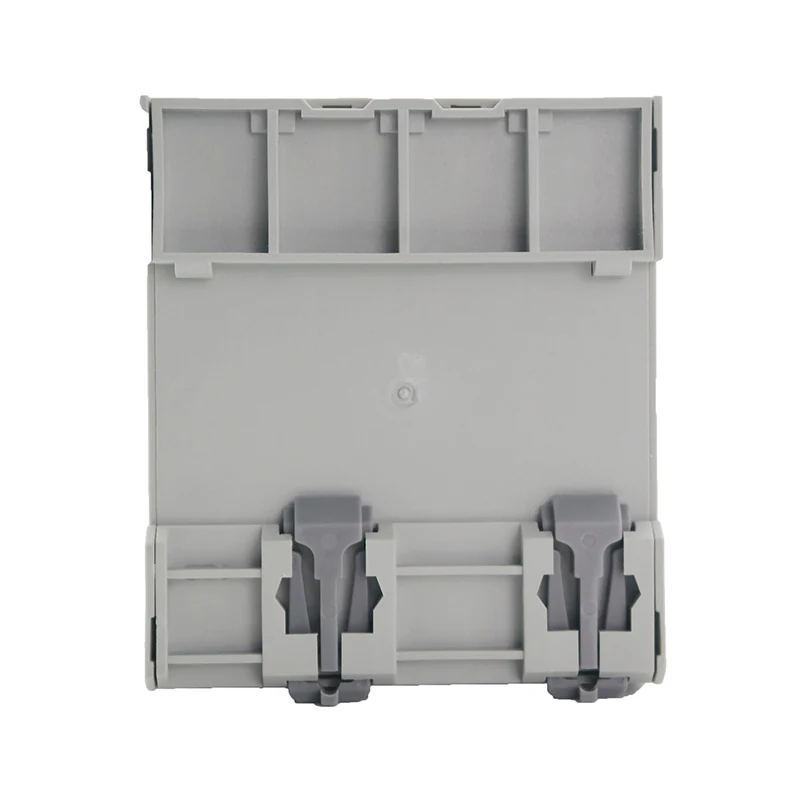

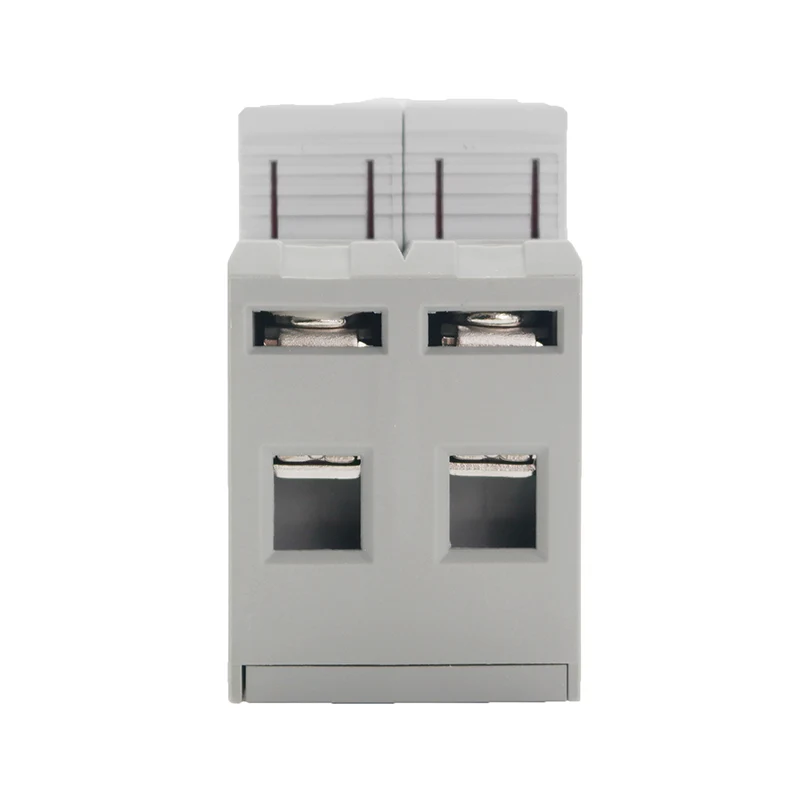

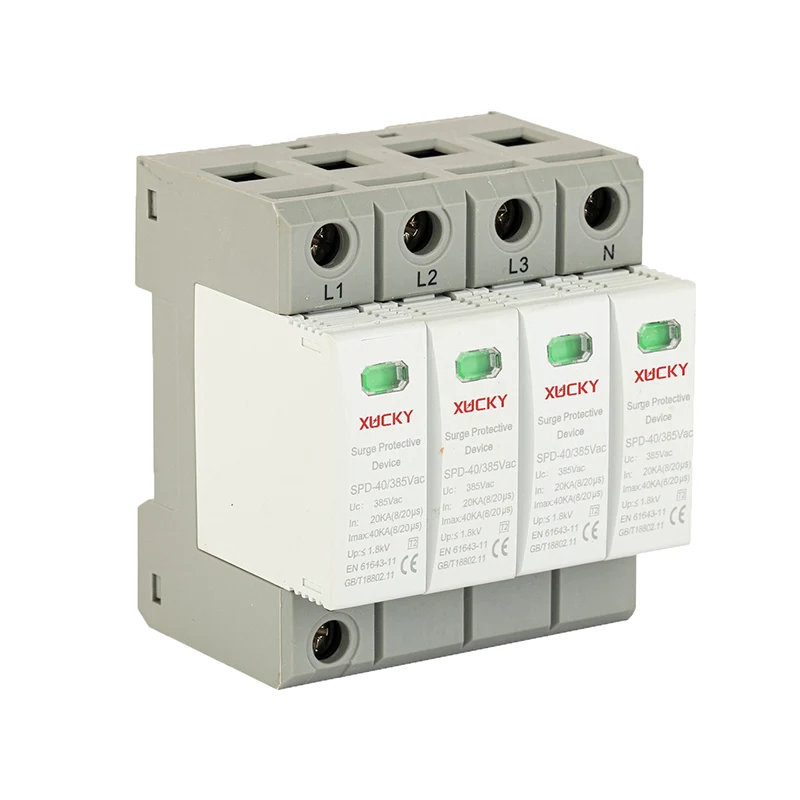

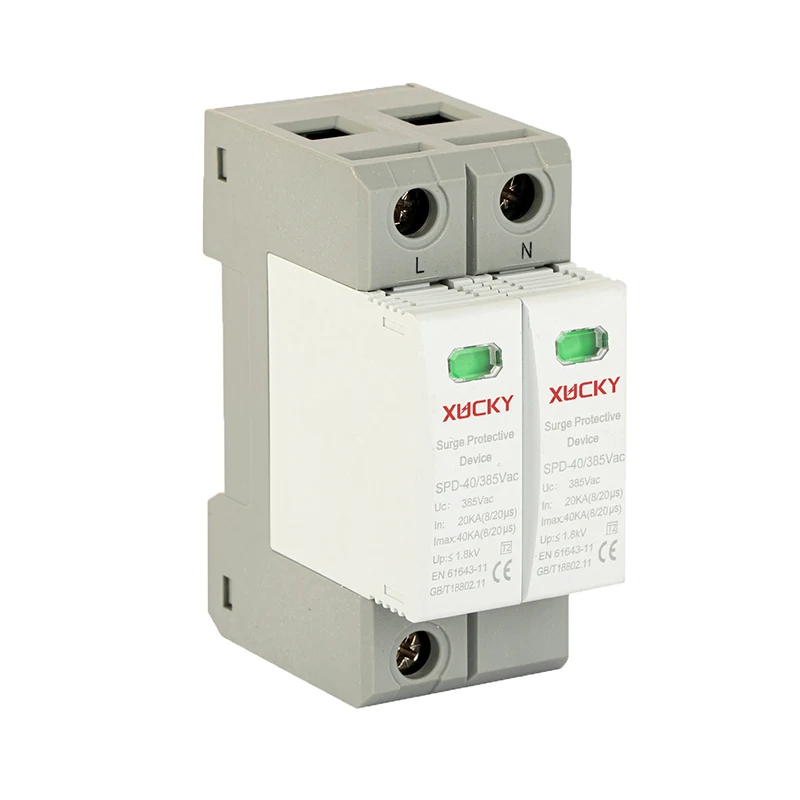

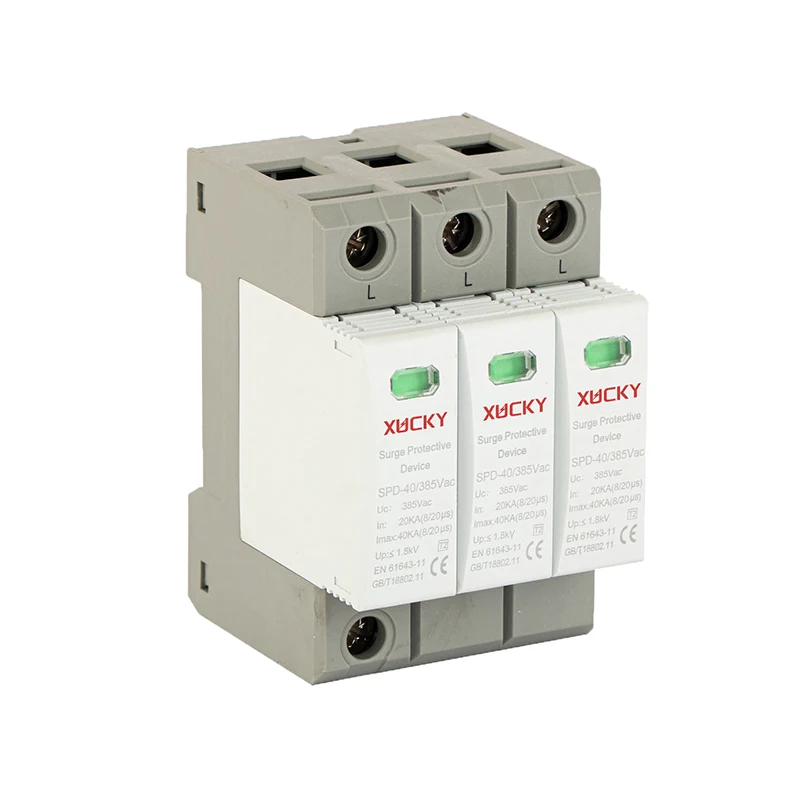

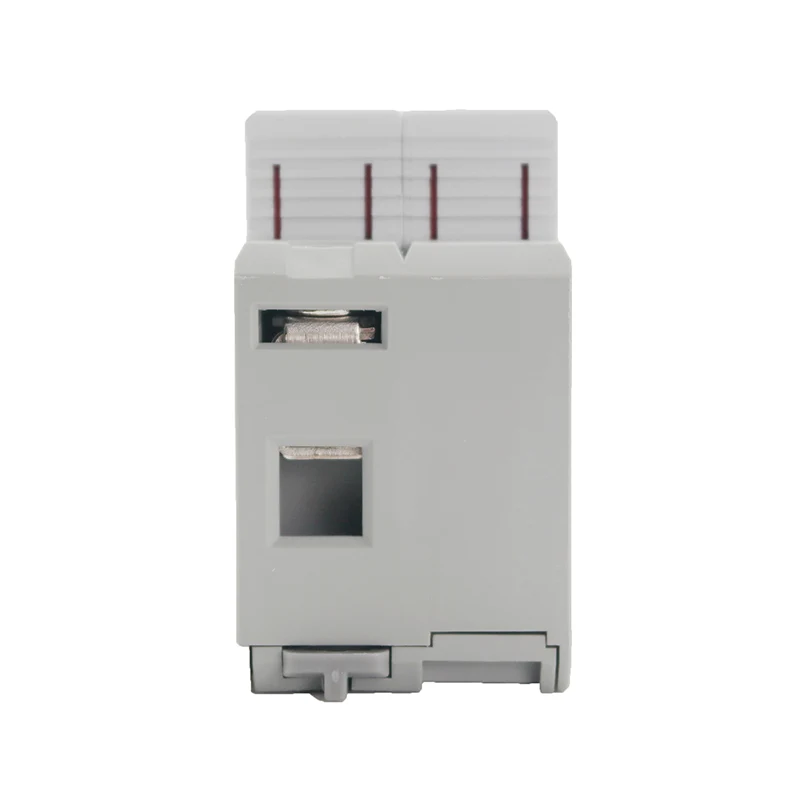

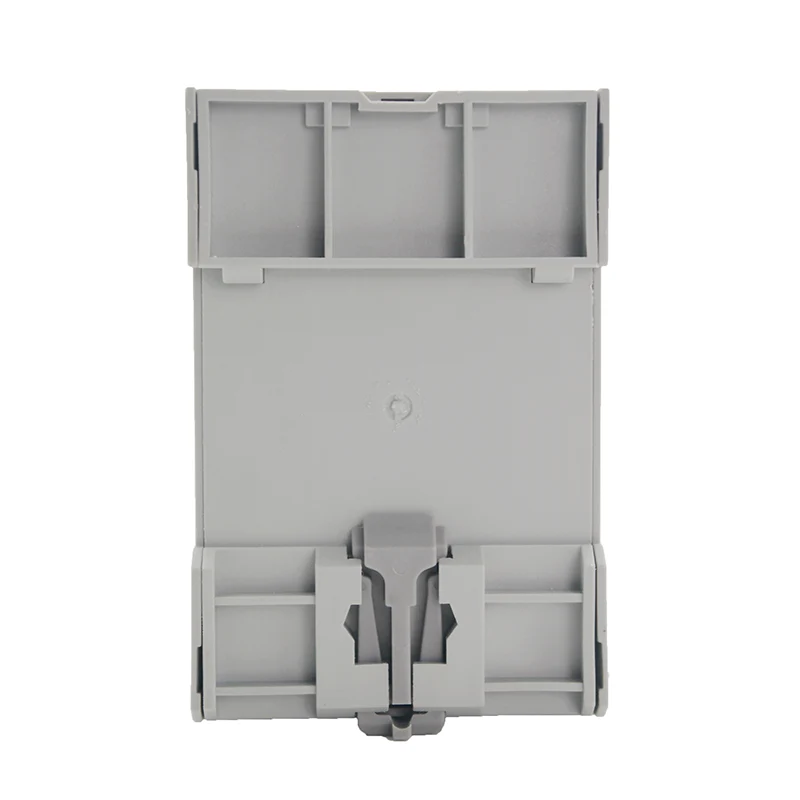

SPD-overspanningsbeveiliging

XUCKY SPD-overspanningsbeveiligingsapparaat, B-, C-, D-serie modulair SPD-overspanningsbeveiligingsapparaat met grote stroom wordt gebruikt voor voedingssystemen van AC 50 / 60 Hz, de TT, IT, TN-S, TN-C, TN-C-S met nominale spanning 380V en lager, om het elektriciteitsnet te beschermen tegen blikseminslag of overspanning. Het ontwerp is gebaseerd op IEC61643-1, het kan bliksemstroom van 100 kA ontladen, de behuizing is geïnstalleerd op een elektrische rail van 35 mm, het ontkoppelingsapparaat wordt automatisch buiten het elektriciteitsnet aangesloten, terwijl de statusindicator van groen naar rood verandert. SPD-overspanningsbeveiligingsapparaat heeft beveiligingsmodi van common mode (MC) en differentiële modus (MD).

Stuur onderzoek

Productomschrijving

Toepassingsgebied

XUCKY SPD-overspanningsbeveiligingsapparaat, B-, C-, D-serie modulair SPD-overspanningsbeveiligingsapparaat met grote stroom wordt gebruikt voor voedingssystemen van AC 50 / 60 Hz, de TT, IT, TN-S, TN-C, TN-C-S met nominale spanning 380V en lager, om het elektriciteitsnet te beschermen tegen blikseminslag of overspanning. Het ontwerp is gebaseerd op IEC61643-1, het kan bliksemstroom van 100 kA ontladen, de behuizing is geïnstalleerd op een elektrische rail van 35 mm, het ontkoppelingsapparaat wordt automatisch buiten het elektriciteitsnet aangesloten, terwijl de statusindicator van groen naar rood verandert. SPD-overspanningsbeveiligingsapparaat heeft beveiligingsmodi van common mode (MC) en differentiële modus (MD).

Het SPD-overspanningsbeveiligingsapparaat voldoet aan de vereisten van de IEC61643-1-norm.

De functie van een overspanningsbeveiligingsapparaat

SPD-overspanningsbeveiligingsapparaat gebruikt een varistor van uitstekend niet-lineair, onder normale omstandigheden bevindt het overspanningsbeveiligingsapparaat zich in een hoge weerstandstoestand, de lekstroom is bijna nul, om de normale stroomvoorziening voor het voedingssysteem te garanderen. Wanneer de overspanning van het voedingssysteem optreedt, geleidt het overspanningsbeveiligingsapparaat onmiddellijk in nanoseconden de amplitude van de overspanningslimiet in het veiligheidswerkbereik van de apparatuur. Tegelijkertijd komt de overspanningsenergie vrij. Vervolgens veranderde het overspanningsbeveiligingsapparaat snel in een toestand met hoge impedantie, wat geen invloed heeft op de normale stroomvoorziening van het voedingssysteem.

Structuur en werkingsprincipe

SPD-overspanningsbeveiligingsapparaat in een driefasig vierdraadssysteem, de overspanningsbeveiligingsapparaten zijn aangesloten tussen de driefasige lijnen en een nullijnaardingsdraad. Het overspanningsbeveiligingsapparaat bevindt zich onder normale omstandigheden in een hoge weerstandstoestand. Wanneer overspanning van het elektriciteitsnet, veroorzaakt door bliksem of andere oorzaken, optreedt, zal het overspanningsbeveiligingsapparaat onmiddellijk in nanoseconde geleiden om een stroomstoot in de aarde op te vangen en elektrische apparatuur te beschermen. op het elektriciteitsnet. Wanneer de overspanning door de beschermer gaat, verandert het overspanningsbeveiligingsapparaat na het verdwijnen naar een hoge weerstandsstatus, waardoor de normale werking van het elektriciteitsnetwerk niet wordt beïnvloed.

Producteigenschappen

★ gebruik van onafhankelijke intellectuele eigendomsrechten van hoogwaardige zinkoxidevaristorfilm

★ gebruik van professionele technologie binnen de metalen schildbeschermingsmodule

★ ingebouwde overstroom-oververhitting, temperatuurregelingscircuittechnologie

★ Alarmindicatie is duidelijk, groen (normaal), rood (fout)

★ moduleontwerp, eenvoudige installatie, onderhoud, eenvoudig onderhoud

★ met een interface voor communicatie op afstand, waardoor bewaking op afstand mogelijk is

Belangrijkste technische parameters

Model	SPD-B30		SPD-B40		SPD-B60
Maximaal continu bedrijfsspanning Uc (V~)	320	385	320	385	320	385
Beveiligingsniveau omhoog (kV)	<2,0	<2,0	<2,0	<2,5	<2,5	<3,0
Nominale ontlading stroom In (8/20μs) (kA)	30		40		60
Maximale ontlaadstroom Imax (8/20 μs) (kA)	60		80		100
Reactietijd t(ns)	<25
Zekeringen of stroomonderbrekers (A)	63
Werkomgeving (℃)	-40℃~+85℃
Relatieve vochtigheid (%)	≤95% (25℃)
Toegangsgeleider dwarsdoorsnedeoppervlak (mm²)	≥25		≥35		≥35
Toegang tot grond dwarsdoorsnedeoppervlak (mm²)	≥35		≥35		≥35

Model	SPD-C15					SPD-C20
Maximaal continu bedrijf spanning Uc (V~)	275	320	375	420	440	275	320	375	420	440
Beveiligingsniveau omhoog (kV)	<1,2	<1,5	<1,8	<2,0	<2,0	<1,2	<1,5	<1,8	<2,0	<2,0
Nominale ontlading stroom In (8/20μs) (kA)	15					20
Maximale ontlaadstroom Imax (8/20 μs) (kA)	30					40
Reactietijd t(ns)	<25
Zekeringen of stroomonderbrekers (A)	25					32
Werkomgeving (℃)	-40℃~+85℃
Relatieve vochtigheid (%)	≤95% (25℃)
Toegangsgeleider dwarsdoorsnedeoppervlak (mm²)	≥16					≥25
Toegang tot grond dwarsdoorsnedeoppervlak (mm²)	≥16					≥25
Alarmdraad dwarsdoorsnedeoppervlak (mm²)	≥1,5

Model	SPD-D5				SPD-D10
Maximaal continu bedrijfsspanning Uc (V~)	275	320	385	420	275	320	385	420
Beveiligingsniveau omhoog (kV)	<1,2	<1,5	<1,8	<2,0	<1,2	<1,5	<1,8	<2,0
Nominale ontlading stroom In (8/20μs) (kA)	5				10
Maximale ontlaadstroom Imax (8/20 μs) (kA)	10				20
Reactietijd t(ns)	<25
Zekeringen of stroomonderbrekers (A)	10				16
Werkomgeving (℃)	-40℃~+85℃
Relatieve vochtigheid (%)	≤95% (25℃)
Toegangsgeleider dwarsdoorsnedeoppervlak (mm²)	≥10				≥16
Toegang tot grond dwarsdoorsnedeoppervlak (mm²)	≥16				≥25
Dwarsdoorsnede alarmdraad (mm²)	≥1,5

Diagram

De belangrijkste structuur en werkingsprincipe

In het driefasige vierdraadssysteem zijn driefasige lijnen en een neutrale lijn verbonden met een beschermer tussen de kolf.

Onder normale omstandigheden bevindt de beschermer zich in een staat van hoge weerstand, en wanneer het elektriciteitsnet een overspanning heeft als gevolg van blikseminslag of andere redenen, zal de beschermer onmiddellijk snel worden ingeschakeld in een nanosecondetijd en zal de overspanning worden geïntroduceerd. in de grond, waardoor de elektrische apparatuur op het elektriciteitsnet wordt beschermd.

Wanneer de overspanning door de beschermer gaat en verdwijnt, keert de beschermer terug naar de hoge weerstandsstatus, om de normale werking van het elektriciteitsnet niet te beïnvloeden. Het elektrische schema van de overspanningsbeveiliging wordt hieronder weergegeven.

Opmerking: 1, thermische storingsscheider 2, varistorblad

Installatielocatie en toepassing

■ Bliksemstroom-SPD-beveiliging van klasse C voor potentiaalvereffening door blikseminslag.

■ Installeer LPZ0B- of LPZ1-gebied en LPZ2-gebied.

■ Overspanningsbeveiligingsapparaat wordt meestal geïnstalleerd in de vloerverdeelkast, computercentrum, telecommunicatieruimte, liftcontrolekamer, kabel-tv-kamer, gebouwcontrolekamer, beveiligingsbewakingscentrum, vuurleidingscentrum, industriële controlekamer, controlekamer voor frequentieomzettingsapparatuur, ziekenhuis operatiekamer, ICU en uitgerust met elektronische

OVERZICHT EN INSTALLATIE-AFMETINGEN

Waarom overspanningsbeveiliging gebruiken

De vernietigende kracht van bliksem is groot, bliksem buiten de schakelende voeding (bliksemafleider) is niet genoeg, de bliksemgolf zal direct of indirect (door elektromagnetische inductie) alle elektrische paden en metalen kanalen binnendringen (zoals stroom- en signaallijnen, antenne en metalen buis enz.). Overspanning en bliksemschommeling die hieruit voortvloeien, zullen grote schade aan het netwerksysteem, elektrische apparatuur, elektronische informatie, licht beschadigde lijnen, zware schade aan het apparaat veroorzaken, het systeem verlammen en onberekenbare verliezen veroorzaken. De bliksemstroom verandert snel in de elektriciteit.
