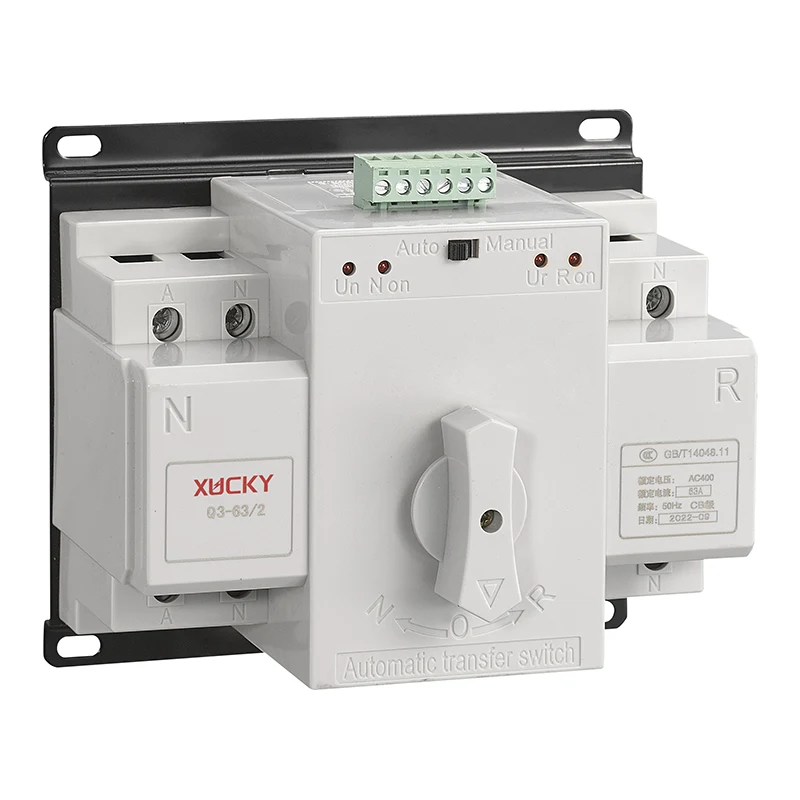

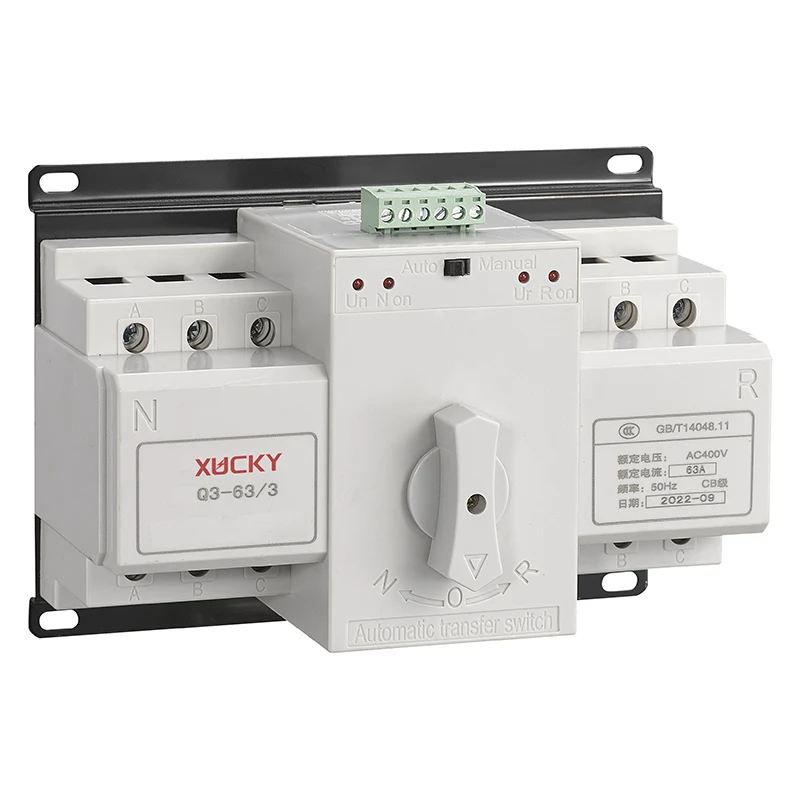

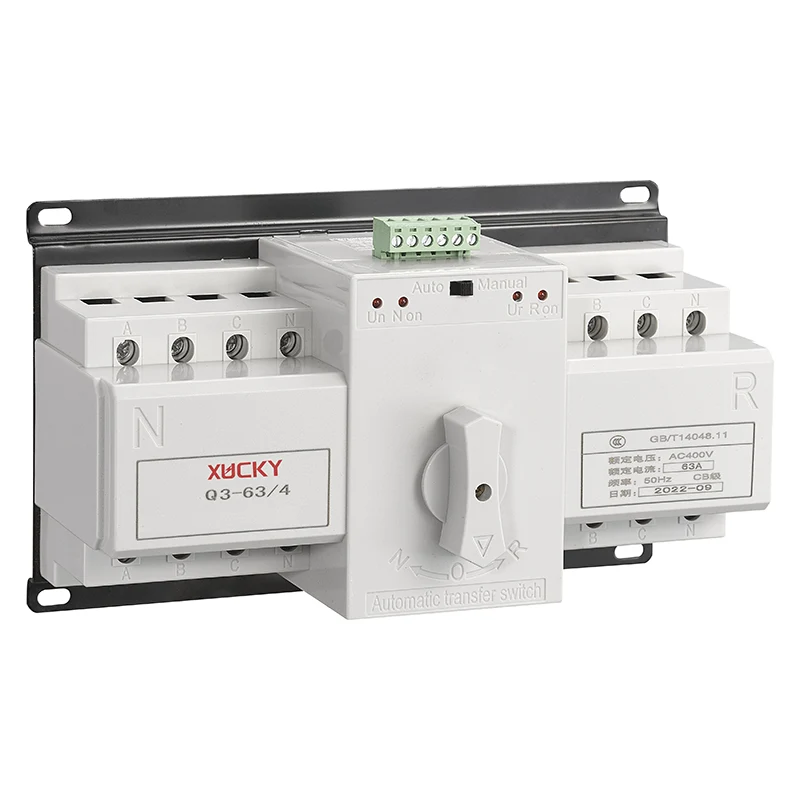

Q3 Automatische omschakelaar

Toepassingsgebied

Q3 Automatische Omschakelaar (hierna ATS genoemd), is geschikt voor het voedingssysteem van AC 50Hz, nominale spanning f 400V, nominale stroom van 63A en lager. Keuze en conversie tussen twee voedingen volgens de behoeften. ATS heeft beveiligingsfuncties tegen overbelasting, kortsluiting, onderspanning, maar heeft ook functies voor brand, dubbel breken en uitgangssluitsignaal. Met name toepasbaar op de verlichtingslijnen in kantoorgebouwen, winkelcentra, banken, hoogbouw en andere plaatsen waar brand nodig is.

Q3 Automatische omschakelaar voldoet aan de GB / T14048.11-norm.

Modellen en specificaties

Normale bedrijfsomstandigheden en installatieomstandigheden

● De hoogte van de installatielocatie mag niet hoger zijn dan 2000 meter.

● Omgevingsluchttemperatuur

De omgevingsluchttemperatuur overschrijdt de bovengrens niet, is +40 ℃; de gemiddelde omgevingsluchttemperatuur in 24 uur bedraagt ​​niet meer dan +35℃. De ondergrens van de omgevingsluchttemperatuur bedraagt ​​niet minder dan -5 ℃.

● Atmosferische omstandigheden

○ Vochtigheid

Bij de maximale temperatuur van +40℃ is de relatieve luchtvochtigheid minder dan 50%, bij lagere temperaturen is een hogere relatieve luchtvochtigheid toegestaan, bijvoorbeeld tot 90% bij 20℃. Er moeten speciale maatregelen worden genomen voor gel die af en toe ontstaat als gevolg van veranderingen in de vochtigheid.

○ Vervuilingsgraad: 3

● Installatievoorwaarden

Geïnstalleerd op de plaats zonder schokken en invasie van regen en sneeuw; de bovenste terminal wordt aangesloten op de voedingszijde, de onderste terminal wordt aangesloten op de belastingzijde; de helling tussen de producten en het verticale vlak bedraagt ​​niet meer dan 5°.

● Installatiecategorie: Ⅲ

● Het externe magnetische veld nabij de installatielocatie is in geen enkele richting groter dan 5 keer het aardmagnetische veld.

Technische parameter

Basisparameters van Q3 Automatische Omschakelaar zie Tabel 1

Basisparameters van terminaltype en intelligent type Q3 automatische omschakelaar in Tabel 2

Omtrek en montageafmetingen

Installatie

Verbindingsdraad (kabel) voor ATS maakt gebruik van eenaderige polyvinylchloride (PVC) geïsoleerde koperdraad of een gelijkwaardige koperen staaf, het doorsnedeoppervlak wordt geselecteerd volgens tabel 4.

Bedradingsschema van ATS

Bedradingsschema van de vierpolige schakelaar

Bedradingsschema van de driepolige schakelaar

Bedradingsschema van ATS-uitgangsklemmen

Bedradingsschema van gewone uitgangsklemmen

Bedradingsschema van intelligente uitgangsklemmen

Bestelinformatie

Gebruikers moeten bij het bestellen het volgende opgeven:

7.1 Naam en type Q3 automatische omschakelaar;

7.2 De nominale stroom (A) van de Q3 automatische omschakelaar;

7.3 Polen (vierpolig, de ATS is een driefasig vierdraadssysteem wanneer de klant dit niet aangeeft);

7.4 Type controller van Q3 automatische omschakelaar;

7.5 Hoeveelheid.

7.6 Klantvereisten voor miniatuurstroomonderbrekers DZ47 of C65

Bijvoorbeeld: het bestellen van Q3 Automatic Transfer Switch, driepolig, nominale stroom van 6A, gemeenschappelijk type, het aantal van 100 eenheden. Kan worden geschreven als: Q3-63 / 3P 6A 50 eenheden.

Bestel Q3 automatische omschakelaar, vierpolig, nominale stroom van 63 A, intelligent type, miniatuurstroomonderbrekers vereisen type 50 DZ47D. Kan worden geschreven als: Q3-63 / 4P 63A DZ47D 100 eenheden.
