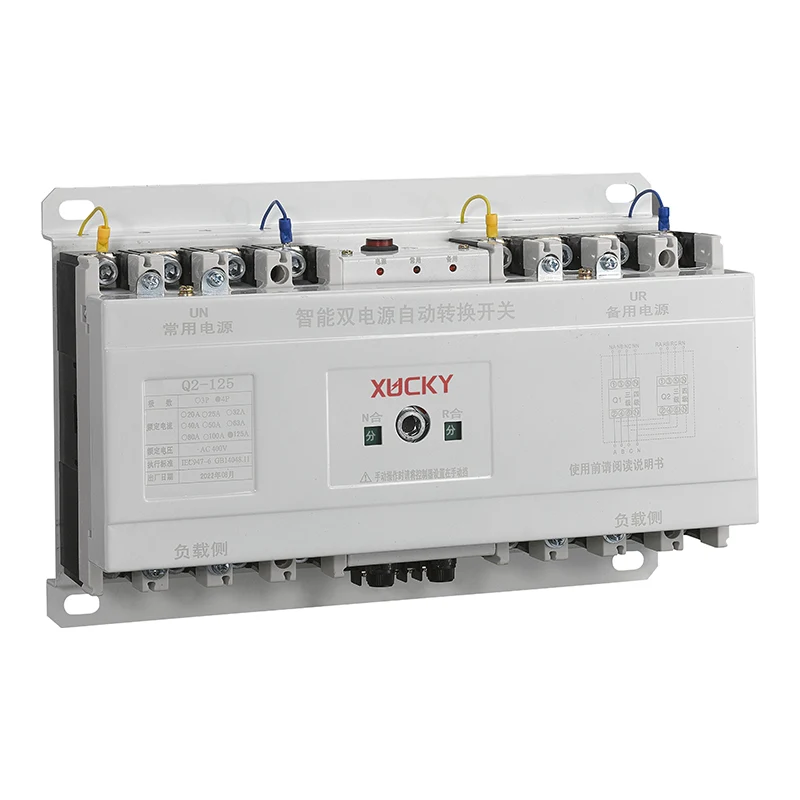

Q2 Automatische omschakelaar

Deze huisoverdrachtschakelaar voldoet aan de GB / T14048.11-2005-norm "laagspanningsschakelapparatuur en besturingsapparatuur - automatische overdrachtschakelapparatuur". Het elektrische niveau van dit product is CB-klasse.

Modellen en specificaties

Normale arbeidsomstandigheden

● Omgevingsluchttemperatuur: -5℃~+40℃, en de gemiddelde temperatuur in 24 uur is minder dan +35℃;

● De relatieve vochtigheid in de atmosfeer bedraagt ​​niet meer dan 50% bij een omgevingsluchttemperatuur van +40℃, er is een hogere relatieve vochtigheid bij lage temperaturen. De gemiddelde maximale relatieve vochtigheid natste maand van de natste maand is 90%, terwijl de gemiddelde minimumtemperatuur van deze maand +25℃ is. Rekening houdend met de condensatie op het oppervlak van het product als gevolg van temperatuurveranderingen;

● De hoogte van de installatielocatie bedraagt ​​niet meer dan 2000 meter;

● Installatiecategorie: IV;

● Deze ATS-schakelaar moet worden geïnstalleerd op een plaats zonder ernstige trillingen, schokken en corrosie;

● Use category: A;

● Wanneer niet aan bovenstaande voorwaarden kan worden voldaan, dient dit door gebruiker en fabrikant in overleg te worden opgelost.

Basisstructuur

Q2 automatische omschakelaar bestaat voornamelijk uit een stroomomzettingsstroomonderbreker, het schakelwerk heeft drie statusposities waaruit de gebruiker kan kiezen: gewone stroom (N) sluiten, dubbel openen, standby-stroom (R) sluiten, de thuisoverdrachtschakelaar heeft een klein formaat , licht van gewicht, stabiele werking, gemakkelijk te gebruiken enzovoort.

Installatie en gebruik

Bij het bedraden moet de gemeenschappelijke voeding N worden aangesloten op de gemeenschappelijke stroomonderbreker QN, en de standby-voeding R moet worden aangesloten op de standby-stroomonderbreker QR. Wanneer QN en QR vierdraads stroomonderbrekers zijn, is de verbindingsmodus volgens het bedradingsschema, de 1, 3, 5 van QN en QR zijn driefasige (A, B, C) inlaatterminals, 7 is de nullijn (N) inlaatterminal, 8 is de nullijnuitlaatterminal. Als de stroomonderbreker een driepolige stroomonderbreker is, is het noodzakelijk dat de nullijn NN van de gemeenschappelijke voeding (N) en de nullijn NR van de standby-voeding (R) worden aangesloten op de driepolige speciale nullijnterminal KG. Specifieke werking zie bedradingsschema. De voeding Dubbele stroomschakelaar automatische controller neemt inlaatlijn A-fase en nullijn N van stroomonderbreker QN en QR, als de driepolige stroomonderbreker wordt gebruikt, moet deze worden aangesloten op de nullijn NN en NR, de driepolige speciale De nulklem bevindt zich tussen twee stroomonderbrekers. Bij de installatie en bedrading van de automatische stroomschakelaar mag u de lokale controllerlijn die is aangesloten op de inlaatklem van de stroomonderbreker niet vergeten, breken of kortsluiten.

Installatie afmetingen

Technische parameter

Gebruik bediening

Of het nu gaat om de gemeenschappelijke voeding en de standby-voedingsspanning, beide kunnen handmatige bediening gebruiken. Bij handmatige bediening moet de handmatig-automatische knop in de handmatige bedieningspositie worden geplaatst. Wanneer u de hendel met de klok mee naar de terminal duwt, gaat de standby-stroomonderbreker QR open en sluit de gemeenschappelijke stroomonderbreker QN; wanneer u de hendel tegen de klok in naar de terminal duwt, sluit de stroomonderbreker QR voor de standby-voeding en gaat de stroomonderbreker QN open.

Op het paneel kan de stroomindicator (rood) de ATS-schakelaar niet bedienen als het lampje niet brandt, wat aangeeft dat de stroomvoorziening van de automatische bedieningskast defect is. Na reparatie naar normaal staat de handmatig-automatische knop in de automatische positie. Als de gemeenschappelijke voeding normaal is, zal de schakelaar automatisch de gemeenschappelijke stroomonderbreker QN invoeren in gesloten toestand, de N-indicator (geel) brandt op het paneel; Als de gemeenschappelijke voeding niet normaal is, schakelt de ATS-schakelaar automatisch over naar de standby-voeding QR voor voeding, het indicatielampje voor de standby-voeding R (groen) brandt.

Opmerking: de werkelijke grootte heeft voorrang, de bovenstaande gegevens zijn alleen ter referentie.
