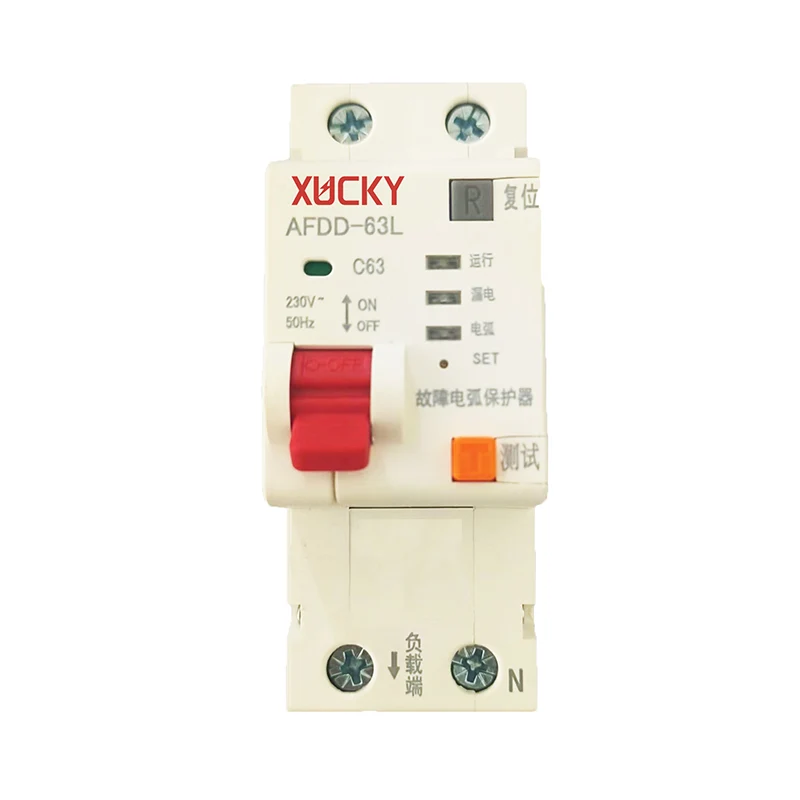

De AFDD-foutboogbeschermer, hierna de beschermer genoemd, detecteert effectief de foutboog in de toegangslijn, inclusief de parallelle foutboog en de foutreeksboog. Wanneer het detecteert dat er een vlamboog is die brand in de lijn veroorzaakt, kan de functie voor het uitschakelen van het stopcontact worden uitgevoerd om te waarschuwen voor het optreden van brand.

De AFDD-foutboogbeschermer is geschikt voor elektrische leidingen van 10 kW en lager in industriële en civiele gebouwen, en de lengte van de beschermingslijn mag niet meer dan 100 meter bedragen.

Het product voldoet aan de GB/T 31143-2014 IEC62602-norm, die geschikt is voor verpleeghuizen, scholen, commerciële gebouwen, hotels, fabrieken, magazijnen, bibliotheken, kantoren, gezinswoningen en uitgaansgelegenheden, enz.

Technische parameters van het product

Productgrootte en structurele definitie

Gebruiksaanwijzing

1. Bedrijfsindicator (groen), wanneer het product is ingeschakeld en normaal werkt, brandt het RUN-indicatielampje, wat aangeeft dat de defecte boogfunctie is ingeschakeld.

2. Lekkage-indicator (rood), wanneer het product wordt gescheiden vanwege lekkage, zal de volgende keer dat de poort wordt gesloten het lek-indicatielampje het alarm laten knipperen en zal het alarm automatisch na 60 seconden worden opgeheven.

3. Boogindicator (geel), wanneer het product wordt gescheiden vanwege een boogstoring, de volgende keer dat de poort wordt gesloten, knippert het boogindicatielampje ter alarm en wordt het alarm automatisch na 60 seconden opgeheven.

4.Productreset. Wanneer het product wordt losgekoppeld vanwege een boog- of lekkagefout, verschijnt de R-knop en moet u erop drukken om de poort te sluiten.

5. Onthechtingsexperiment. Als er geen alarm is, drukt u op de "T"-toets en wordt het product onderworpen aan het ontknopingsexperiment om te verifiëren of de ontknopingsfunctie van het product normaal is. Wanneer het product zich in de alarmindicatie lekkage of vlamboog bevindt, houdt u de T-toets gedurende 2 seconden ingedrukt om de alarmindicatie geforceerd op te heffen.

6. Vraag de werkmodus van de foutboog op en schakel deze om. Druk kort op de SET-toets om de huidige werkmodus op te vragen. Druk lang op de SET-toets om tussen 4 modi te schakelen. Op dit moment knippert het RUN-lampje. Het nummer geeft de werkmodus aan (pas deze niet aan als dit niet nodig is).

Flash 1 keer: modus uitschakelen. Op dit moment is de boogdetectiefunctie uitgeschakeld en wordt het RUN-looplicht uitgeschakeld.

2 keer knipperen: anti-interferentiemodus

Flash 3 keer: standaardmodus (standaard)

4 keer knipperen: overgevoelige modus

Beschrijving van de productinterface

*Opmerking:

①　Als het product in de alarmmodus staat, werkt de detectiefunctie normaal.

②　 Wanneer het product in de alarmindicatie staat, moet het alarm worden opgeheven voordat het ontgrendelingsexperiment kan worden uitgevoerd.

③　Na het uitschakelen van de boogdetectiefunctie kan de lekfunctie normaal werken
