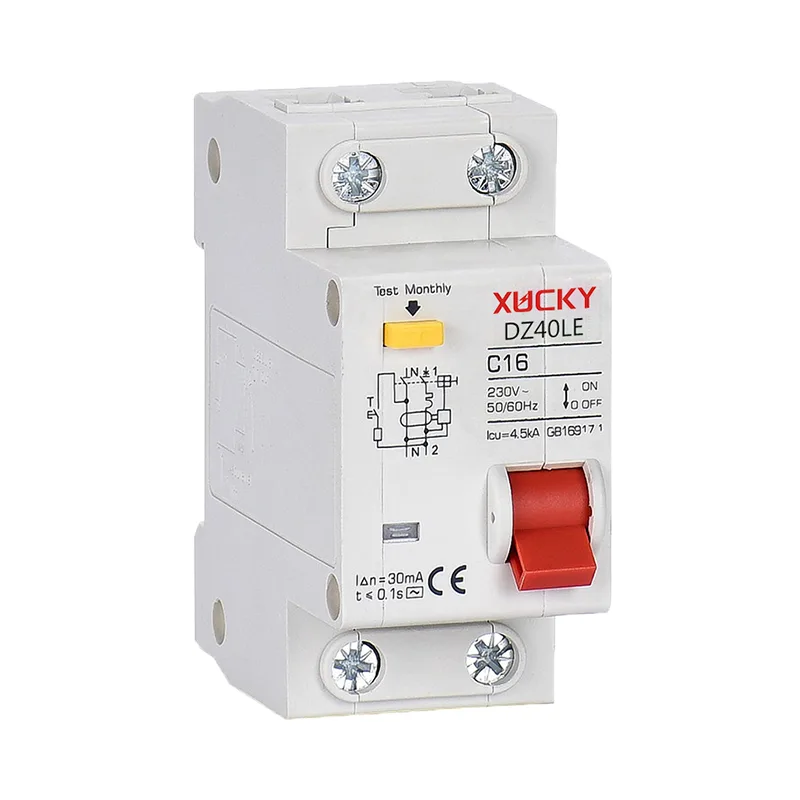

DZ40LE RCBO

Toepassingscapaciteit

DZ40LE Reststroomstroomonderbreker verbeterd door Xucky, de interne printplaat heeft een geïntegreerd circuit aangenomen, de prestaties zijn superieur en betrouwbaarder! DZ40LE RCBO (DPN VIGI) (faselijn + neutrale lijn + lekkage + over spanning) is geschikt voor het eenfase wooncircuit van 50Hz / 60Hz, nominale spanning van 230V, beoordeelde stroom van 63A, om lekkage te beschermen, en de overbelasting en kortingscircuit van het civiel elektrisch circuit te beschermen.

De DZ40LE RCBO kan ook zelden in- of uitschakelen van elektrische apparatuur en lichtleidingen onder normale omstandigheden, vooral voor industrieel en commercieel verlichtingsverdelingssysteem. De aardlekschakelaar MCB heeft een klein formaat, hoog brekencapaciteit; NULL -lijn en live lijn worden tegelijkertijd afgesneden, en in het geval van live -lijn omgekeerd, kan de elektrische lekkagestroomonderbreker nog steeds beschermen tegen lekkage. Het filter in de overspanningsbeveiliging van de elektronische lekkage kan de struikel van verkeerde werking veroorzaken die wordt veroorzaakt door momentane spanning (verlichting, lijninterferentie van andere apparatuur) en momentane stroom (zoals capacitieve belastingslijn) voorkomen. De elektrische lekkagestroomonderbreker voldoet aan de normen van GB16917.1 en anderen.

Normale bedrijfsomstandigheden en installatieomstandigheden

■ Ambientluchttemperatuur: -5 ℃ ~ +40 ℃ en de dagelijkse gemiddelde temperatuur is niet hoger dan +35 ℃.

■ Hoogte is niet groter dan 2000m.

■ Atmosferische relatieve vochtigheid bij omgevingsluchttemperatuur van + 40 ℃ is niet meer dan 50%, in de lage temperatuur kan een hogere relatieve vochtigheid hebben. Bijvoorbeeld + 20 ℃ voor 90%. Verwijdert de temperatuurveranderingen in het product op het oppervlak van de gel en neemt passende maatregelen.

■ Vervuilingsniveau is 2.

■ Elektromagnetische omgeving is de omgeving B.

■ Het externe magnetische veld in de buurt van de installatieplaats van de stroomonderbreker is niet groter dan 5 keer van het geomagnetische veld in elke richting.

■ Het is geïnstalleerd in distributiebox, stroomdistributiekast of doos met standaard rail (TH35-7.5).

■ Installatie is verticale installatie in het algemeen, de helling van het installatievlak en het verticale vlak is niet meer dan ± 5 °, afhandelingsmiddelen Power-on.

■ Installatiesite zonder significante impact en trillingen, en gevaarlijke (explosieve) media en invasie van regen en sneeuw.

■ Installatiecategorieën: ⅱ, ⅲ niveau.

Technische parameters

Belangrijkste technische parameters

Rated Restural Operating Current: 30MA; Beoordeelde resterende niet-operationele stroom: 15MA; Rated Restal Making and Breaking Capaciteit: 2000a; Lekkage -actietijd: ≤ 0,1s; Bestand tegen impulsspanning: uimp = 4KV; Vertragingsactiekenmerken: (zie de tabel)

Onmiddellijke actiekarakteristiek

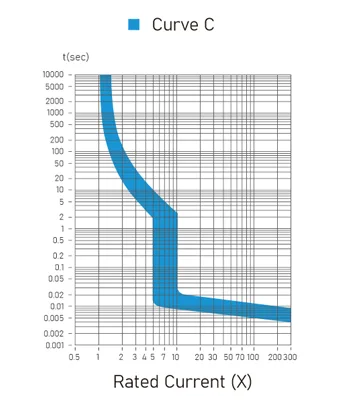

TRIPPENT KAARTISTISCHE CURVE - C TYPE

Structuur en werkingsprincipe

De DZ40LE -reststroomstroomonderbreker is stroomactie Elektronische lekkageb ofrichting. Het is een integratieve miniatuurlekbeschermingsonderbreker die is ontworpen voor eenfase circuit, heeft grote capaciteit en klein formaat, om bronnen en ruimte te besparen voor de installatie van de gebruiker.

De stroomonderbreker van de elektrische lekkage bestaat voornamelijk uit contact, behuizing, bedrijfsmechanisme, elektromagnetisch systeem, struikelapparaat, boogd blikkende apparaat, nul-sequence-transformator, elektronisch discriminerend controlecircuit en struikelindicatie en andere onderdelen. De aardlekschakelaar heeft beschermingsfuncties van overbelasting, kortsluiting en lekkage.

Het werkingsprincipe van de aardlekschakelaar

Bescherming van overbelasting: wanneer de overbelasting optreedt, bevordert de bimetaal het slot, om de stroomonderbreker te maken om het circuit te beschermen;

Bescherming van de kortsluiting: wanneer de kortsluitfout optreedt, creëren de elektromagnetische spoelen een sterk magnetisch veld, de kern bevordert het slot snel, om de stroomonderbreker te maken (snijd de voeding binnen 0,1s af) en actiebescherming;

Lekbescherming: Wanneer de lekfout optreedt in het beschermingscircuit, is de stroomvectorsom van de nul-reeksstroomtransformator niet gelijk aan nul, de secundaire uitgang van de transformator genereert spanning, om de SCR-breakover, elektromagnetische trippersysteemact te maken, om de trip te maken met staafpromoterende stroomonderbrekingsstroomtocht en de stroomafvoer binnen 0,1s, die een lekbeveiliging speelt.

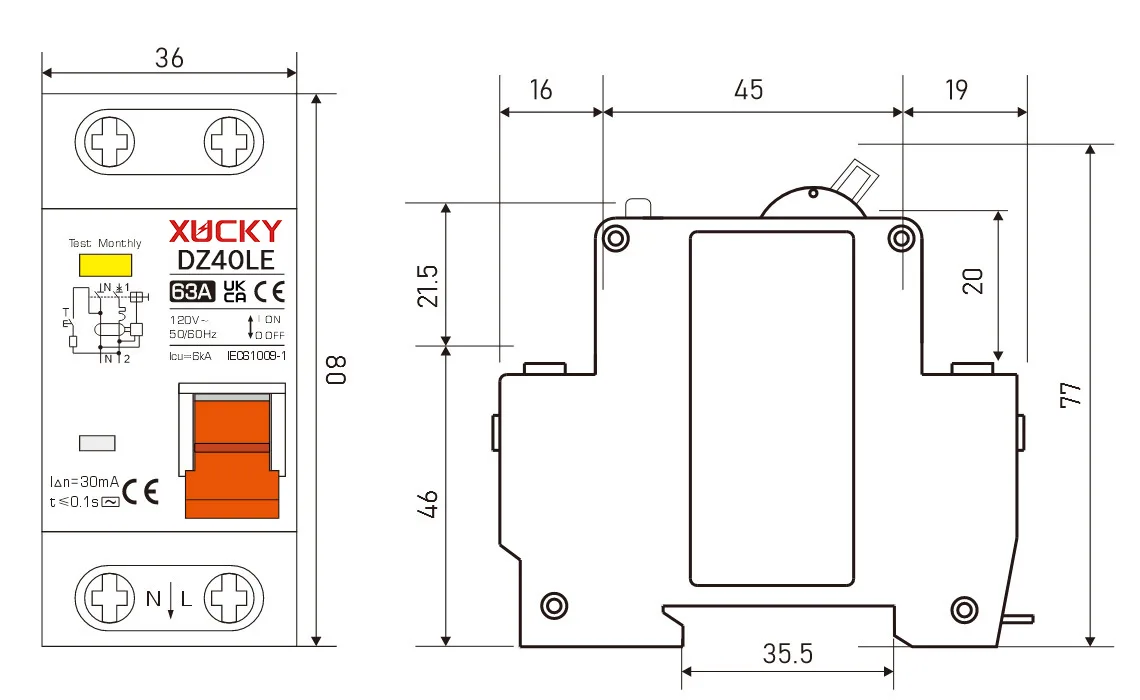

Overzichts- en installatiedimensies
