Apparaten voor vlamboogdetectie AFDD

De boogfoutdetectieapparaten AFDD (hierna AFDD genoemd) kunnen de foutboog in de toegangslijn effectief detecteren, inclusief de parallelle foutboog en de foutreeksboog. Wanneer de foutboog die brand veroorzaakt in de lijn wordt gedetecteerd, kan deze de functie van ontkoppeling en uitschakeling uitvoeren om het doel van vroegtijdige waarschuwing voor brand te realiseren. Het vlamboogdetectieapparaat is toepasbaar op elektrische leidingen van 10 kW en lager in industriële en civiele gebouwen. De lengte van de beschermingslijn mag niet groter zijn dan 100 meter. De producten voldoen aan de GB/t31143-2014 IEC62602-norm en kunnen worden toegepast in verpleeghuizen, scholen, commerciële gebouwen, hotels, fabrieken, magazijnen, bibliotheken, kantoren, gezinswoningen en uitgaansgelegenheden.

Stuur onderzoek

Productomschrijving

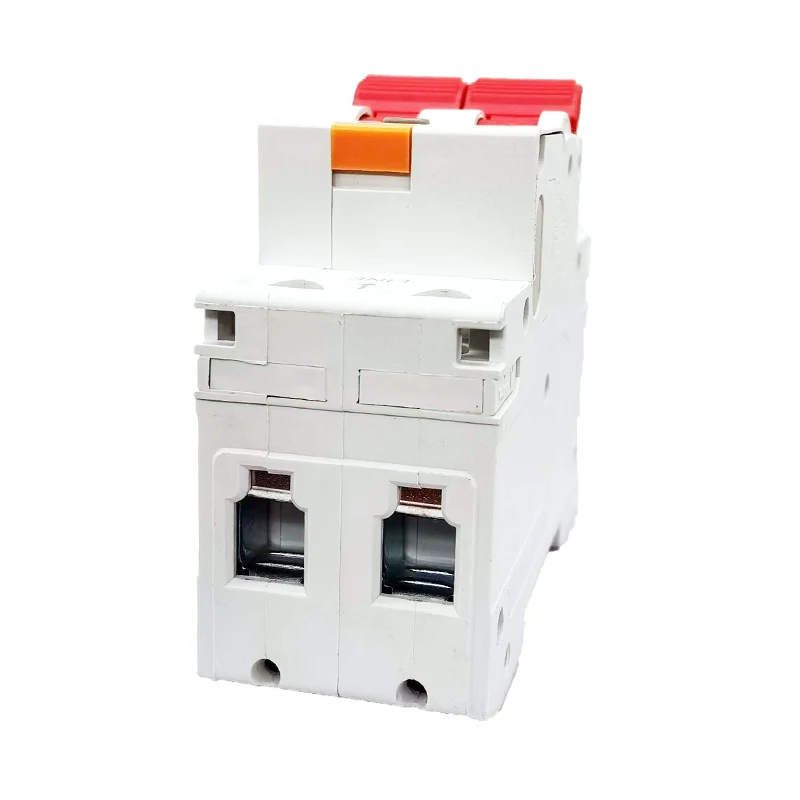

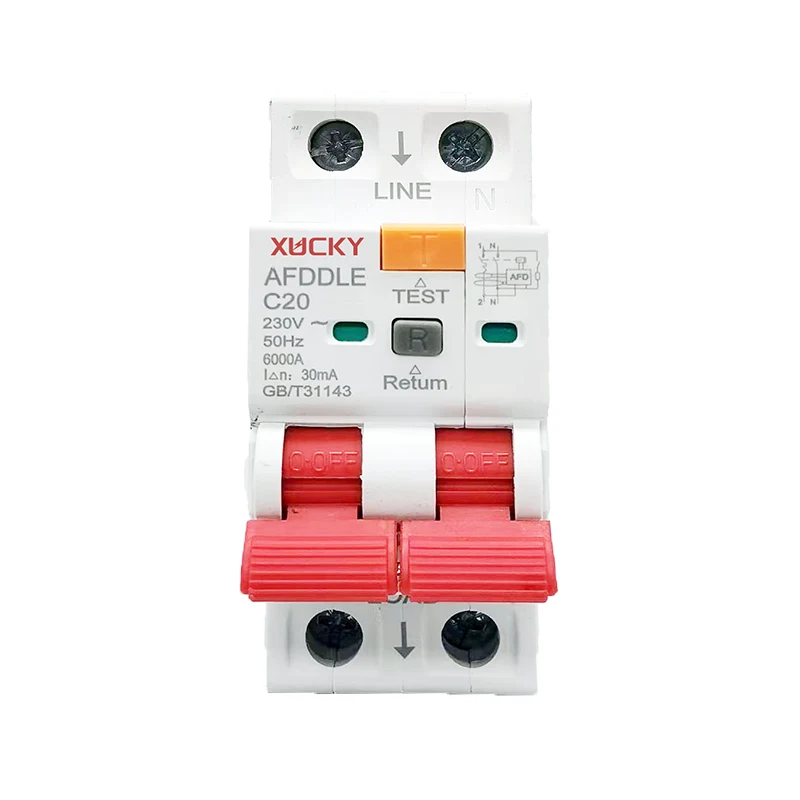

Arc Fault Detection Devices AFDD

Technisch gegevensblad

Artikelen	Waarde
Model	AFDD
Werkende voeding	Nominale spanning: AC230V
Nominale frequentie	50 Hz
Bewakingsalarm	Foutboogalarm (belasting lager dan AC63A)
Spanning	Nominale waarde AC230V
elektrische stroom	Nominale waarde: AC63A en lager
Totale afmetingen	8235,262mm
Installatiemethode	Installatie van 35 mm geleiderails
Run-indicator	Normale werking, de indicator knippert
SET	Knop instellen
Breekcapaciteit	Nominaal kortsluituitschakelvermogen ICN (KA):6
Beschermingsniveau	IP20
Bedradingscapaciteit	1~25mm
Outlet-kenmerken	CD
Weerstand tegen elektrostatische ontlading	Luchtafvoer > 8; Contactontlading > 6
Pulsgroep anti-interferentie	6KA
Overspanningsimpactinterferentie	4KA
Bedrijfsomgevingstemperatuur	-23~+55℃
Vochtige hittebestendigheid	Type 2
klasse van vervuiling	2
Installatietype	Niveau M
hoogte	2000m
Installatieomgeving	Aarden zonder noemenswaardige trillingen en stoten

Productinstellingen

Houd de insteltoets ingedrukt (druk de naald 3 seconden in en verander vervolgens de instelling) totdat het indicatielampje brandt. Na 3 seconden stoppen knippert het groene lampje automatisch.

Groen licht 1: Hoog

Rood licht 2: gemiddeld (fabrieksinstelling)

Verkeerslicht 3: laag

Geen licht Aan 4: Speciale uitrusting

Let erop dat u de instellingen aanpast aan de werkelijke situatie

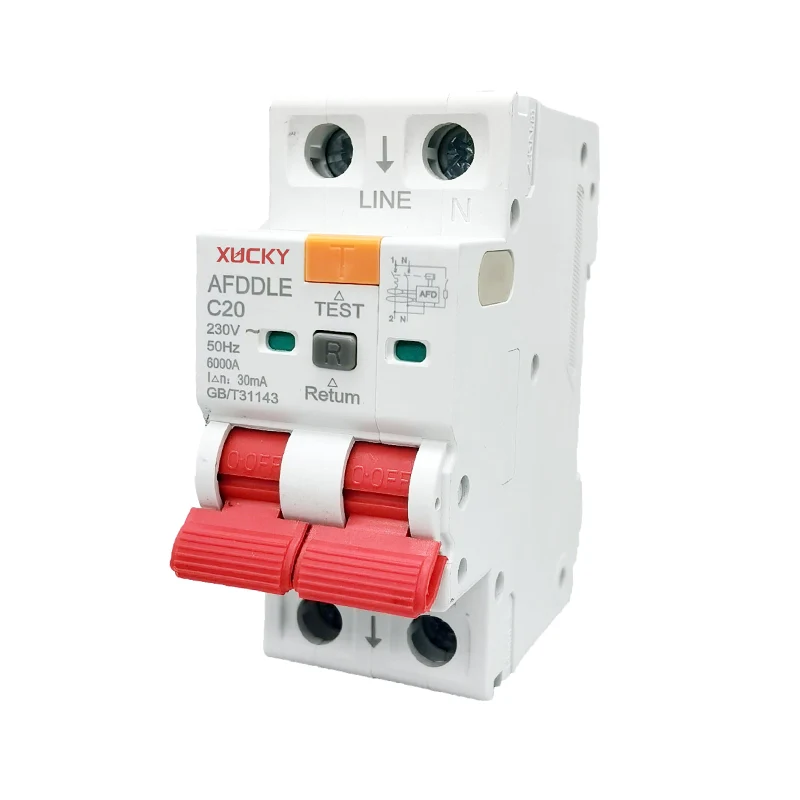

Arc Fault Detection Devices AFDD
