De verschillen en applicatiescenario's van lekschakelaars van AC, A, F en B Type

Met de popularisatie van huishoudelijke frequentie huishoudelijke apparaten en LED-lampen, het traditioneel veel gebruikte AC-typeresterende stroomonderbrekerheeft enigszins niet de ontwikkeling van beschermingseisen bijhouden. Moeten de bestaande geïnstalleerde AC -type reststroomstroomonderbrekers worden vervangen? Hoe selecteer ik het type nieuw geïnstalleerde resterende stroomonderbrekers?

1. Wat is een resterende stroomonderbreker (RCCB)?

Het wordt gebruikt om het verschil in stroom tussen de faselijn en de neutrale lijn (reststroom) te detecteren. Wanneer de lekstroom de ingestelde drempel overschrijdt, snijdt deze snel de voeding af. Persoonlijke veiligheid: de typische gevoeligheid is 30 mA, wat kan struikelen wanneer een persoon een elektrische schok krijgt. Brandbeveiliging: gevoeligheden van 100 mA of 300 mA kunnen branden onderdrukken veroorzaakt door kleine stroomlekken. Bedrijfstijd (geciteerd uit GB/T 16916.1): wanneer de reststroom = IAN, de bedrijfstijd ≤ 300 ms; Wanneer de reststroom = 5iAn, de bedrijfstijd ≤ 40 ms.

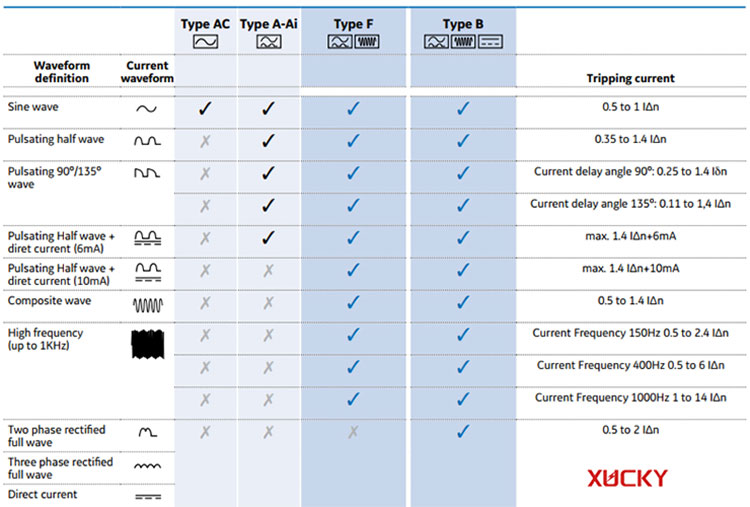

2. Wat zijn de fundamentele verschillen tussen lekkagebrekkers van het type AC, A, F en B type?

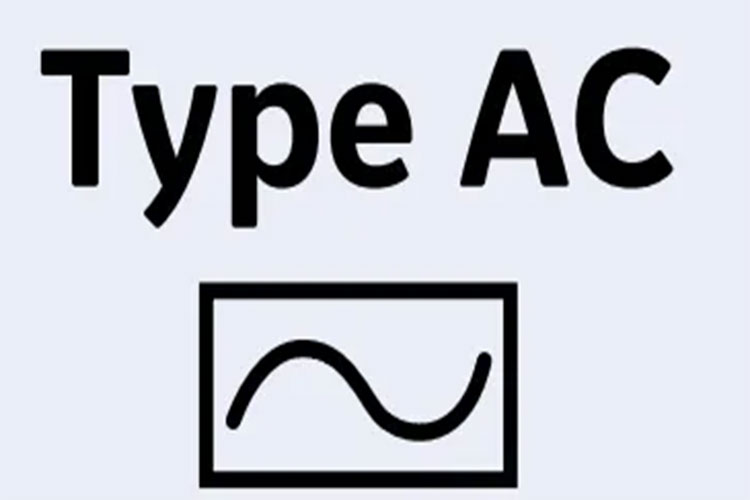

AC -type: lineaire belasting, geschikt voor zuivere resistieve/inductieve belastingen (gloeilampen, elektrische boilers, enz.), Triggers alleen voor pure sine AC -lekkagewerking bij 50/60 Hz. Alle golfvormen die DC-componenten of hoogfrequente componenten bevatten, worden niet geactiveerd.

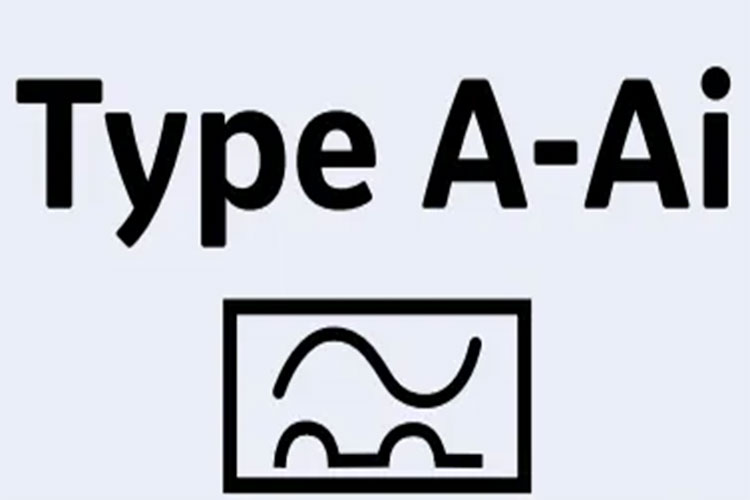

Type A: Gelijkrichterbelasting, gebaseerd op het AC-type, kan ook de golfvormen "Sine AC + Pulsating DC" herkennen (Sawtooth-stroom na halve golf of full-wave rectificatie). Het kan nog steeds geen gladde DC- of Kilohertz-niveau pulserende DC detecteren, vaak aangetroffen in huishoudelijke apparaten met gelijkrichtersbruggen.

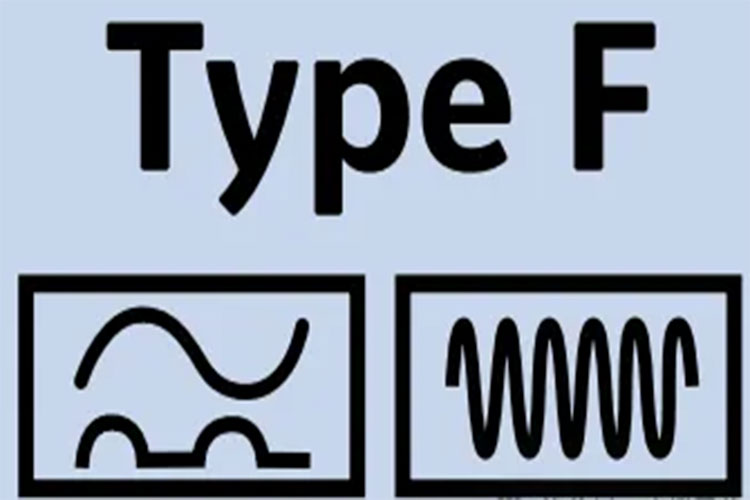

F Type: enkele fase variabele frequentiebelasting, omvat alle mogelijkheden van type A en strekt zich uit naar middelhoog frequentie pulserende DC (spectrumsegmenten van enkele fase variabele frequentie-omvormers en PFC-circuits) variërend van 10 Hz tot 1 kHz. Het is echter niet verantwoordelijk voor soepele DC. Het is specifiek ontworpen voor eenfase variabele frequentie huishoudelijke apparaten.

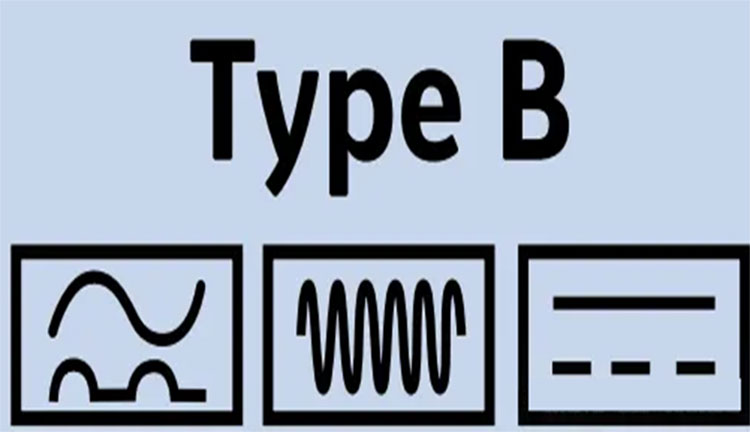

Type B: driefasige variabele frequentiebelasting, strekt zich uit voorbij het F-type: aan de ene kant kan het activeren voor maximaal 1 kHz sinus of pulserende DC-lekkage, en aan de andere kant kan het ook 0 Hz gladde DC detecteren.

3. Voor welke scenario's zijn de AC -type lekstroomonderbreker geschikt?

• Gloeiende lampen, halogeenlampen, traditionele energiebesparende lampen;
• Elektrische boilers, ovens van het weerstandstype, elektrische dekens en andere puur resistieve belastingen;
• Motoren met één snelheid of huishoudelijke apparaten zonder elektronische snelheidsregeling.

4. Voor welke scenario's zijn de Type A -lekbeschermingsschakelaar geschikt?

• Elektronische snelheidsopname/variabele frequentie wasmachines, koelkasten met variabele frequentie;
• Magnetronovens, elektrische rijstkokers, computer- en televisie -voedingen;
• LED -driverlampen en socketcircuits met rectificatie.

5. Voor welke scenario's zijn de f-type lekkage-stroomonderbreker geschikt?

Huishoudelijke/compacte commerciële lading met een enkele fase variabele frequentie

• Airconditioning met variabele frequentie buitenunit, eenfase warmtepompcompressor
• Wasmachine met variabele frequentie, droger, vaatwasser
• Eenfase variabele frequentie waterpomp (zwembad, vloerverwarmingscirculatiepomp)
• Elektronische snelheidscontrole stofzuiger, elektrisch gereedschap en andere producten

met PFC -schakelvoeding

• High-Power LED-rijden, stroomadapter, afdrukapparatuur voor kantoor
• Kleine ups, industriële controlevoeding, etc.

6. Voor welke scenario's zijn de B-type lekstroomonderbreker geschikt?

• Gesplitste airconditioners / centrale airconditioners frequentieomzetters;
• Fotovoltaïsche omvormers, omvormers van energieopslag;
• DC- en AC -voertuigladers, UPS, CNC -machines.

7. Van welke sleutelparameters moet rekening worden gehouden bij het maken van een selectie?

• Nominale stroom (in): selecteer volgens de maximale gelijktijdige belastingsstroom vermenigvuldigd met een marge van 1,2 tot 1,3 (25 a/40 A/63 A/100 A, enz.).
• Rated Residual Operating Current (IAN): Persoonlijke bescherming: 30 Ma (10 Ma voor speciale gebieden);
• Brandbeveiliging: 100 ma of 300 mA (voor de belangrijkste totale lekkagebescherming).
• Poolnummer: eenfase selecteert 1p+n, driedasige drie fase selecteert 3p+n of 4p.

8. Hoe kies je tussen 30 mA, 100 mA en 500MA?

• Terminal Circuits (slaapkamer, woonkamer, kinderkamer): 30 mA, voor persoonlijke elektrische schokbescherming.
• Wetgebied terminals (keuken, badkamer): 30 mA, in omgevingen met hoge luchtvochtigheid, persoonlijke bescherming is meer noodzakelijk en moet het niet worden ontspannen tot een hogere stroom.
• Hoofddistributiebox Totale lekkagebescherming: 100 ma - 300 mA, brandbeveiliging + selectieve coördinatie met het lagere niveau. Het wordt aanbevolen om een ​​vertraagd type (s type (s type) te kiezen
• High-Power/Industrial Circuits: Priority 300 Ma. Na berekening of meting, als de lekstroom relatief groot is, kan 500 mA of hoger worden geselecteerd om valse struikels te verminderen die wordt veroorzaakt door lekkage in lange lijnen.

9. Wat zijn de voorzorgsmaatregelen voor installatie en onderhoud?

• Installatie:

Installeer de lekbeveiligingsschakelaar aan de belangrijkste inkomende zijde van de distributiekast, zo dicht mogelijk bij de elektriciteitsmeter.

De fasedraad en neutrale draad moeten samen door de nulreekstransformator worden geleid. De neutrale draad mag niet worden gemengd met andere circuits of PE.

• Omgeving:

Houd weg van hoge temperaturen, hoge luchtvochtigheid en corrosieve gassen. Controleer regelmatig op netheid. Vooral voor de distributiebox in de keuken moet een elektrische doos van een afgesloten deurtype worden geselecteerd.

• Zelfcontrole:

Druk eenmaal per maand op de "T" -toets;

De frequentie kan worden verhoogd tijdens de regenachtige en vochtige seizoenen.

10. Wat zijn de verschillen tussen RCCB en RCBO?

• RCCB: Biedt alleen lekbescherming, terwijl een MCB vereist is voor overbelasting/overspanningsbeveiliging.
• RCBO: Combineert lekkagebescherming, bescherming van overbelasting en kortsluitbescherming in één eenheid, bespaar ruimte maar met een iets hogere prijs.

11. Moet ik de lekschakelaar van het huishoudelijke AC-type vervangen?

• Upgrade moet gebaseerd zijn op daadwerkelijke belasting: veiligheidsrisico: het AC -type wordt niet geactiveerd voor pulserende/soepeler DC -lekkage;
• Risico van valse reis: DC -bias kan voorkomen dat het AC -type opnieuw instelt of een valse reis veroorzaakt;
• Upgradeplan: gewone rectificatie, elektronische apparaten → vervangen door een type; Die met afgevlakte DC- of hoogfrequente apparaten → gebruiken rechtstreeks met B-type; De hoofdlekbescherming op het hoogste niveau kan nog steeds het AC-type (of een type) behouden om te zorgen voor "selectieve classificatie".
• Nieuwe nationale standaardlaadpalen zijn sinds 2025 uitgerust met 6MA DC -monitoring en er is geen extra installatie vereist.
