Bij het ontwerpen of onderhouden van een elektrisch distributiesysteem is een van de meest fundamentele beslissingen het selecteren van het juiste circuitbeveiligingsapparaat. Twee van de meest voorkomende laagspanningsonderbrekers zijn de miniatuur stroomonderbreker (MCB) en de gegoten stroomonderbreker (MCCB). Hoewel ze allebei hetzelfde basisdoel dienen: kabels en apparatuur beschermen tegen overstroom, zijn ze ontworpen voor enorm verschillende toepassingsschalen.
Het kiezen van de verkeerde kan leiden tot onnodige kosten, onvoldoende bescherming of zelfs veiligheidsrisico's. In deze handleiding zetten we de technische verschillen, toepassingsscenario's en selectiecriteria uiteen, zodat u een weloverwogen beslissing kunt nemen.
Een miniatuurstroomonderbreker (MCB)is een thermisch-magnetisch apparaat dat is ontworpen om circuits met lage stroomsterkte te beschermen. Het wordt doorgaans gebruikt in residentiële, commerciële en licht-industriële toepassingen.
Nominale stroom (in): Tot 125A (gewoonlijk 63A of minder).
Breekcapaciteit (Icn): Meestal tot 10kA of 15kA (voldoende voor huishoudelijke omgevingen).
Normen: IEC 60898-1 (voor huishoudelijke en soortgelijke installaties) en IEC 60947-2 (voor industrieel gebruik).
Bouw: Vaste thermische en magnetische instellingen; niet-verwisselbare reiseenheden.
Maat:Compact, doorgaans 1-4 modulebreedtes (18 mm per pool) op een DIN-rail.
MCB's zijn ontworpen om te beschermen tegenoverbelastingen(langzame, aanhoudende overstroom) via een bimetaalstrip enkortsluitingen(hoge momentane stromen) via een elektromagnetische solenoïde. Ze zijn niet ter plaatse instelbaar en zijn bedoeld voor eindvertakkingscircuits.
A Stroomonderbreker met gegoten behuizing (MCCB)is een groter, robuuster apparaat dat hogere stromen kan verwerken en een meer geavanceerde bescherming kan bieden. Het is het werkpaard van de industriële en commerciële energiedistributie.
Nominale stroom (in):Typisch van 15A tot 2500A of meer.
Breekcapaciteit (Icu):Ze kunnen variëren van 18 kA tot 200 kA, waardoor ze geschikt zijn voor locaties met veel fouten, zoals onderstations of zware industriële installaties.
Normen:IEC 60947-2 (laagspanningsschakel- en besturingsapparatuur).
Bouw:Vaak kenmerkenverwisselbare reiseenheden(thermisch-magnetisch of elektronisch) die qua stroom en tijdvertraging kunnen worden aangepast.
Maat:Grotere framegroottes, meestal gemonteerd op een basis of in schakelapparatuur.
MCCB's biedeninstelbare beveiligingsinstellingen, waardoor ze ideaal zijn voor voedingscircuits waarbij coördinatie met stroomafwaartse apparaten van cruciaal belang is. Elektronische uitschakeleenheden kunnen geavanceerde functies bieden, zoals aardfoutbeveiliging, zoneselectieve vergrendeling en communicatiemogelijkheden.

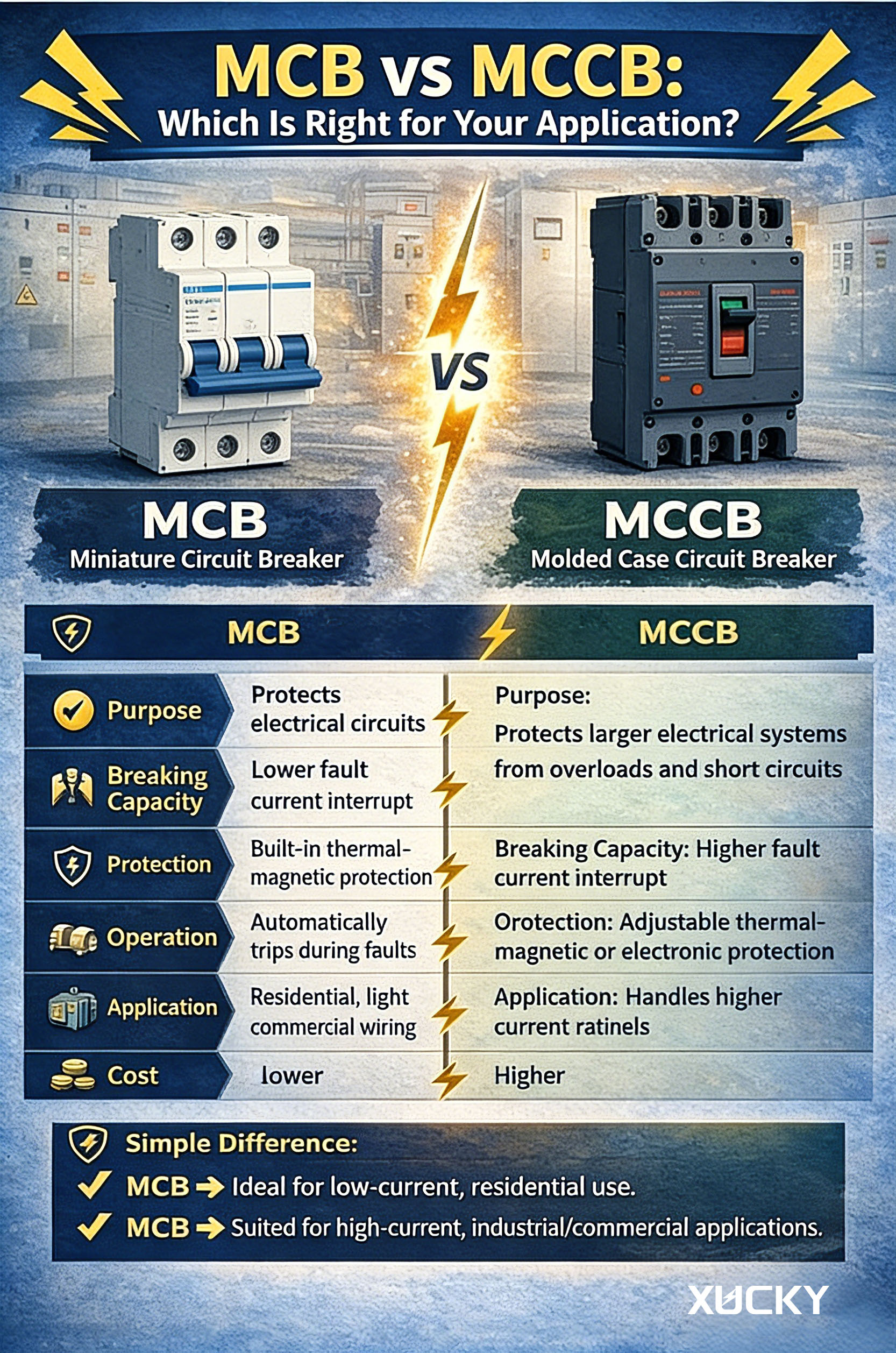

| Functie | MCB | MCCB |
| Nominaal stroombereik | Tot 125A | 10A tot 2500A+ |
| Brekende capaciteit | ≤ 25kA (typisch) | Tot 200 kA |
| Uitschakeleenheid | Vast (thermisch-magnetisch) | Vast of uitwisselbaar (thermisch-magnetisch of elektronisch) |
| Verstelbaarheid | Geen | Ja (stroom, tijdvertraging) |
| Sollicitatie | Eindstroomcircuits, verlichting, stopcontacten | Feeders, hoofdpanelen, zwaar materieel |
| Montage | DIN-rail | Vaste of plug-in basis |
| Typische pooltelling | 1P, 2P, 3P, 4P | 3P, 4P (ook 2P voor kleinere frames) |
| Certificering | IEC 60898-1, IEC 60947-2 | IEC 60947-2 |
De beslissing tussen MCB en MCCB hangt af van drie belangrijke factoren:huidige vraag, foutniveau en behoefte aan aanpasbaarheid.
Wanneer moet u voor MCB kiezen?
Residentiële en kleine commerciële gebouwen:Verlichtingscircuits, stopcontacten, kleine apparaten. De stromen overschrijden zelden 63A en het foutniveau is laag.
Subverdeelborden:Beveiliging van eindcircuits stroomafwaarts van een MCCB of hoofdschakelaar.
DIN-railpanelen:Waar de ruimte krap is en modulariteit vereist is.
Kostengevoelige projecten:MCB's zijn aanzienlijk goedkoper dan MCCB's.
Wanneer moet u voor MCCB kiezen?
Industriële installaties:Motoren, pompen, compressoren, lasmachines - apparatuur met hoge inschakelstromen en een grotere foutcapaciteit.
Hoofdschakelborden:Als het belangrijkste inkomende beveiligingsapparaat voor een gebouw of een groot paneel.
Feedercircuits:Stroom verdelen over subpanels waar coördinatie en selectiviteit essentieel zijn.
Hoge foutstroomlocaties:In de buurt van transformatoren of generatoren waar de kortsluitstromen groter zijn dan 10 kA.
Aanpasbaarheidsbehoeften:Wanneer u de beveiligingsinstellingen nauwkeurig moet aanpassen om variabele belastingen aan te passen of selectieve coördinatie te bereiken.
A. Breekcapaciteit (Icu / Icn)
Zorg er altijd voor dat het uitschakelvermogen van de onderbreker groter is dan de verwachte kortsluitstroom op het installatiepunt. Als een paneel bijvoorbeeld een foutniveau van 25 kA heeft, zou een standaard MCB met een vermogen van 10 kA catastrofaal falen. Gebruik in dergelijke gevallen een MCCB of een stroombegrenzende MCB met een hogere classificatie.
B. Selectiviteit (discriminatie)
Wanneer onderbrekers in serie zijn aangesloten (bijvoorbeeld MCCB's die MCB's voeden), moet u ervoor zorgen dat een stroomafwaartse fout alleen de dichtstbijzijnde onderbreker uitschakelt. Met MCCB's met instelbare tijdsvertragingen kunt u deze "selectiviteit" gemakkelijk bereiken, terwijl MCB's onmiddellijk zijn en mogelijk niet coördineren met stroomopwaartse apparaten zonder zorgvuldige selectie.
C. Temperatuurreductie
Zowel MCB's als MCCB's worden beïnvloed door de omgevingstemperatuur. Hun thermische elementen zijn gekalibreerd op 30°C of 40°C. Als ze in een warme omgeving worden geïnstalleerd, kunnen ze eerder uitvallen dan verwacht, of moeten ze worden afgesteld. Raadpleeg fabrikantgegevens (zoalsXUCKY's technische datasheets) voor correctiefactoren.D. Type belasting Voor zeer inductieve belastingen (motoren, transformatoren) kunnen MCB's van het type C of D nodig zijn om hinderlijke uitschakelingen tijdens het opstarten te voorkomen. MCCB's met elektronische uitschakeleenheden kunnen worden geprogrammeerd voor motorbeveiliging met specifieke tijd-stroomcurven.
MCBis een goedkoop, wegwerpbaar onderdeel. Als het niet lukt, vervang je het. Het is niet ontworpen voor reparatie.
MCCBis een aanzienlijke investering. Het wordt vaak geleverd met vervangbare onderdelen (booggoten, contacten, uitschakeleenheden) en kan tientallen jaren worden onderhouden. Elektronische MCCB's voegen monitoringmogelijkheden toe die de uitvaltijd verminderen en het energiebeheer verbeteren.
Voor een klein kantoor zijn MCB's perfect. Voor een fabriek met kritische productielijnen worden de extra kosten van MCCB's gerechtvaardigd door hun robuustheid en aanpasbaarheid.
| Als uw circuit... | Kiezen |
| Is een verlichting of stopcontact in een huis | MCB |
| Heeft stroom < 63A en foutniveau < 6kA | MCB |
| Is een feeder naar een subpaneel in een commercieel gebouw | MCCB (of MCB met hoge stroomsterkte indien <125A) |
| Voedt een grote motor aan (30kW+) | MCCB |
| Heeft instelbare beveiligingsinstellingen nodig | MCCB |
| Is de belangrijkste inkomende levering voor een fabriek | MCCB |
| Vereist communicatie met een GBS | MCCB met elektronische uitschakeleenheid |
BijXUCKY, vervaardigen wij zowel MCB's als MCCB's volgens de hoogste internationale normen (IEC 60898-1, IEC 60947-2). Ons assortiment omvat:
XUCKY MCB-serie: 1P tot 4P, 6A-63A, B/C/D-curven, 6kA/10kA uitschakelvermogen – ideaal voor residentiële en commerciële eindcircuits.
XUCKY MCCB-serie:16A tot 1600A, thermisch-magnetische en elektronische uitschakeleenheden, tot 100kA uitschakelvermogen – ontworpen voor industriële en hoofddistributietoepassingen.
Wij helpen u bij het selecteren van de juiste breker voor uw specifieke toepassing, waardoor veiligheid, betrouwbaarheid en kosteneffectiviteit worden gegarandeerd. Neem contact met ons op voor technische ondersteuning of een offerte.
