Als het gaat om het beschermen van elektrische circuits, is de keuze tussenthermisch-magnetisch (TMD)Enelektronische reis (ETR)onderbrekers is veel meer dan een technisch detail: het heeft een directe invloed op de systeemveiligheid, kostenefficiëntie en betrouwbaarheid op de lange termijn. Als meer dan 17 jaar fabrikant van circuitbeveiligingsoplossingen begrijpt XUCKY de unieke behoeften van distributeurs, groothandelaren en projectmanagers in de industriële, commerciële en residentiële sectoren. Deze gids geeft een overzicht van de belangrijkste verschillen, gebruiksscenario's en waarom het TMD/ETR-aanbod van XUCKY is ontworpen om aan wereldwijde normen te voldoen.
Voordat we in vergelijkingen duiken, is het van cruciaal belang om deze twee technologieën te definiëren:
· Thermisch-magnetische uitschakelautomaten (TMD):Een mechanische oplossing die gebruik maakt van een bimetaalstrip (voor bescherming tegen overbelasting) en een elektromagneet (voor bescherming tegen kortsluiting).XUCKY's TMD-lijn (bijv. M11 MCCB) is een basisproduct in elektrische systemen voor algemene doeleinden.
· Elektronische uitschakelautomaten (ETR):Een digitale oplossing die een stroomtransformator (CT) en een microprocessor gebruikt om de circuitcondities te bewaken en trips te activeren op basis van geprogrammeerde drempels. De ETR-brekers van XUCKY zijn ontworpen voor precisie-kritische toepassingen.

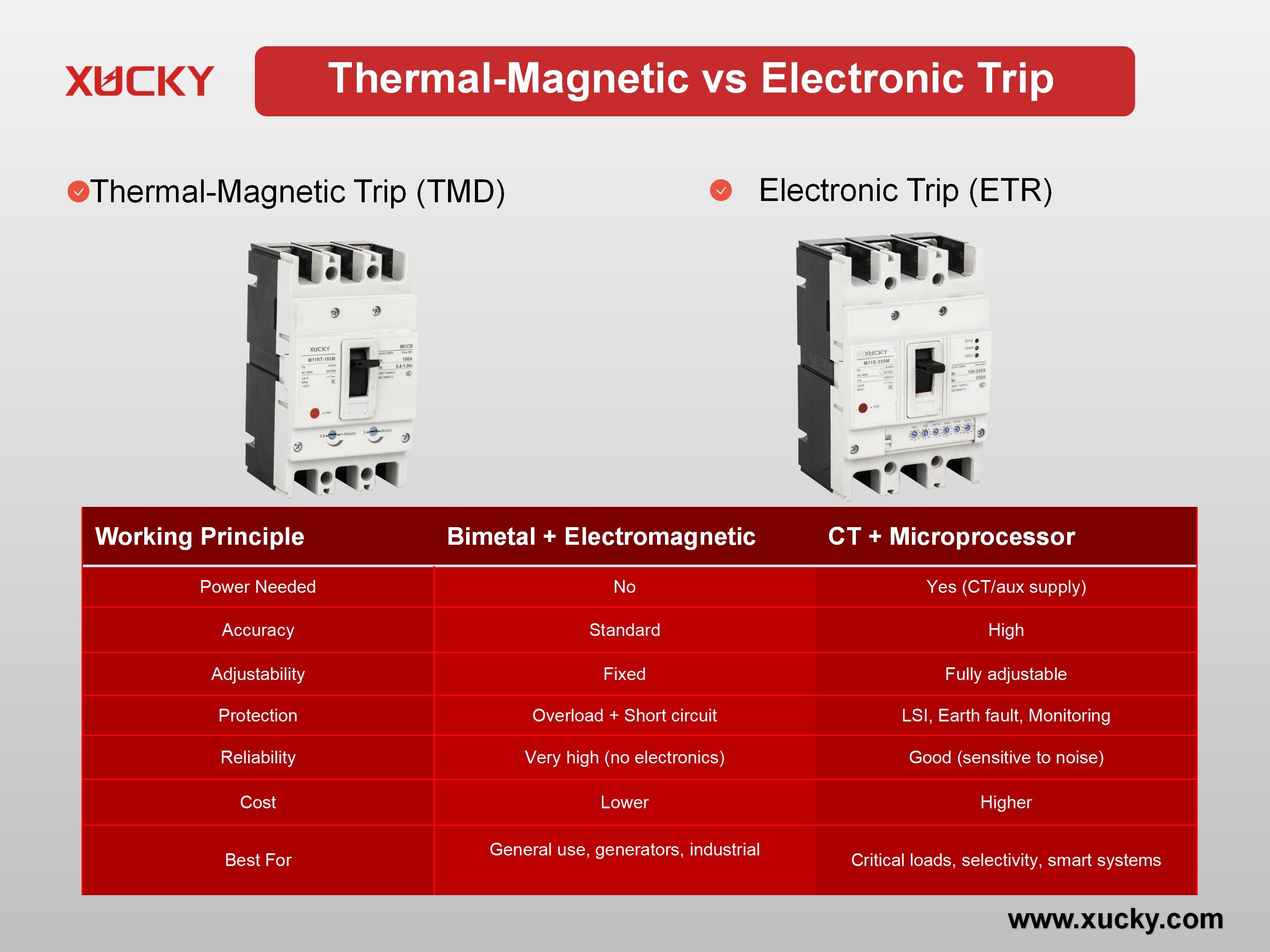

Om distributeurs te helpen klanten en projectmanagers te adviseren bij het selecteren van de juiste oplossing, hebben we de belangrijkste prestatiestatistieken op een rij gezet:
TMD-brekers (XUCKY M11-serie):De bimetaalstrip (samengesteld uit twee metalen met verschillende thermische uitzettingssnelheden) buigt bij oververhitting door overmatige stroom, waardoor een trip ontstaat. Bij kortsluiting genereert de elektromagneet een sterk magnetisch veld dat het contact van de onderbreker in milliseconden uit elkaar trekt. Dit mechanische ontwerp vereist geen externe voeding, waardoor TMD-onderbrekers onafhankelijk zijn van hulpvoorzieningen (een cruciaal voordeel op afgelegen locaties, bijvoorbeeld op door een generator aangedreven industriële locaties).
ETR-brekers (XUCKY M11E-serie):Een CT meet real-time stroom, die door een microprocessor wordt verwerkt om te vergelijken met vooraf ingestelde drempelwaarden (overbelasting, kortsluiting, aardfout). De microprocessor stuurt een signaal naar een solenoïde om de onderbreker uit te schakelen wanneer de limieten worden overschreden. ETR-onderbrekers zijn afhankelijk van een hulpvoeding (bijvoorbeeld CT-uitgang of externe spanning), dus ze zijn niet geschikt voor systemen zonder back-upstroom.
TMD-brekers:De nauwkeurigheid is “standaard” (±10–15% van de nominale stroom) omdat bimetaalstrips zijn gekalibreerd op vaste thermische eigenschappen. De aanpasbaarheid is beperkt: gebruikers kunnen de reisinstellingen (bijvoorbeeld vertraging bij overbelasting) niet wijzigen na productie. Voor distributeurs die kleine tot middelgrote bedrijven (MKB) of residentiële projecten bedienen, vereenvoudigen de vaste instellingen van TMD de inventaris (minder SKU's op voorraad) en verminderen ze de verwarring bij klanten.
ETR-brekers:De nauwkeurigheid is hoog (±2–5% van de nominale stroom) dankzij digitale monitoring. Het belangrijkste is dat ETR-onderbrekers volledig instelbare uitschakelparameters bieden:
o Overbelastingsvertraging (om hinderlijke trips door opstartpieken van de motor te voorkomen)
o Kortsluituitschakelvermogen (LSI-curven: lange tijd, korte tijd, onmiddellijk)
o Aardfoutbeveiliging (reststroomdetectie)
o Circuitmonitoring (datalogging voor voorspellend onderhoud) Voor projectmanagers die slimme netwerken of systemen voor kritische belasting bouwen (bijvoorbeeld datacenters), zorgt deze aanpasbaarheid ervoor dat wordt voldaan aan strikte industrienormen (bijvoorbeeld IEC 60947-2).
TMD-brekers:Beschermt tegen twee kerngevaren:
1. Overbelasting:Geleidelijke stroompieken (bijvoorbeeld te veel apparaten op één circuit).
2. Kortsluiting:Plotselinge stroompieken met hoge stroomsterkte (bijvoorbeeld bedradingsfouten). De TMD-onderbrekers van XUCKY zijn gecertificeerd voor het verwerken van maximaal 100 kA kortsluitstroom, ideaal voor algemeen industrieel en commercieel gebruik (bijvoorbeeld back-upsystemen voor generatoren, transportbanden).
ETR-brekers:Voegt geavanceerde beschermingslagen toe:
o Aardfoutbeveiliging:Detecteert lekstroom (≤30mA) om elektrische schokken te voorkomen (cruciaal voor zorginstellingen of natte omgevingen).
o Selectiviteit:Schakelt alleen het defecte circuit uit (niet het hele paneel) om de downtime te minimaliseren (een must voor datacenters of productielijnen).
o Conditiebewaking:Verzendt waarschuwingen voor abnormale stroompatronen (waardoor proactief onderhoud mogelijk wordt). De ETR-onderbrekers van XUCKY worden gebruikt in Turkse zonneparken en BESS (Battery Energy Storage Systems) in de VAE om waardevolle activa te beschermen tegen vermijdbare schade.
TMD-brekers:
o Betrouwbaarheid:Zeer hoog: geen elektronische componenten betekent minder risico op storingen als gevolg van temperatuurschommelingen, elektromagnetische interferentie (EMI) of spanningspieken. De TMD-brekers van XUCKY ondergaan meer dan 10.000 mechanische cyclustests om duurzaamheid te garanderen.
o Kosten:Lager: eenvoudigere productie verlaagt de eenheidsprijzen (XUCKY TMD-brekers beginnen bij $ 1/eenheid voor bulkbestellingen). Voor groothandelaren die prijsgevoelige markten bedienen (bijvoorbeeld woningrenovatie in Albanië), brengen TMD-brekers kosten en veiligheid in evenwicht.
ETR-brekers:
o Betrouwbaarheid:Goed, maar gevoelig voor EMI (bijvoorbeeld van motoren in de buurt) en vereist regelmatige firmware-updates. XUCKY verzacht dit met afgeschermde CT's en microprocessors van industriële kwaliteit.
o Kosten:Hoger: digitale componenten en kalibratie verhogen de productiekosten. De besparingen op de lange termijn (minder uitval van apparatuur, minder uitvaltijd) rechtvaardigen echter de investering in kritieke systemen.5. Beste use cases: Breakers matchen met applicaties Om belanghebbenden te helpen weloverwogen beslissingen te nemen, zijn hier de aanbevolen use cases van XUCKY:
| Thermisch-magnetische (TMD) onderbrekers | Elektronische uitschakelautomaten (ETR). |
| Algemene industriële machines (transportbanden, pompen) | Datacenters (beveiliging van kritieke belasting) |
| Residentiële en commerciële bouwpanelen | Zonneparken en BESS-systemen (aardfoutmonitoring) |
| Generatorback-upsystemen (geen hulpstroom) | Zorginstellingen (selectief uitschakelen om uitval van apparatuur te voorkomen) |
| MKB-winkelruimtes (kostenefficiënte inventaris) | Slimme netwerken (conditiemonitoring en datalogging) |
Om belanghebbenden te helpen weloverwogen beslissingen te nemen, zijn hier de aanbevolen gebruiksscenario's van XUCKY:
| Thermisch-magnetische (TMD) onderbrekers | Elektronische uitschakelautomaten (ETR). |
| Algemene industriële machines (transportbanden, pompen) | Datacenters (beveiliging van kritieke belasting) |
| Residentiële en commerciële bouwpanelen | Zonneparken en BESS-systemen (aardfoutmonitoring) |
| Generatorback-upsystemen (geen hulpstroom) | Zorginstellingen (selectief uitschakelen om uitval van apparatuur te voorkomen) |
| MKB-winkelruimtes (kostenefficiënte inventaris) | Slimme netwerken (conditiemonitoring en datalogging) |
· Bulklevering:1000+ MOQ voor TMD-brekers; 5000+ MOQ voor aangepaste ETR-oplossingen (28 dagen doorlooptijden voor wereldwijde levering).
· OEM-aanpassing: Private labeling, aangepaste reisinstellingen en merkverpakkingen (ideaal voor distributeurs die hun eigen productlijnen bouwen).
· Technische ondersteuning: Gelokaliseerde gidsen en 24/7 technische assistentie voor projectmanagers die complexe systemen ontwerpen.
Een recent succesverhaal: een Maleisische voedselfabriek schakelde over van generieke TMD-onderbrekers naar de ETR-lijn van XUCKY, waardoor de uitvaltijd als gevolg van motorstoringen in zes maanden tijd met 70% werd verminderd.
Thermisch-magnetische onderbrekers zijn het werkpaard van algemene elektrische systemen: kosteneffectief, betrouwbaar en eenvoudig te implementeren. Elektronische uitschakelingsonderbrekers zijn de toekomst van kritieke infrastructuur en bieden precisie, aanpasbaarheid en geavanceerde bescherming.
Als distributeur, groothandelaar of projectmanager zorgt de samenwerking met XUCKY ervoor dat u toegang heeft tot beide technologieën, ondersteund door meer dan 17 jaar productie-expertise en wereldwijde certificering.
Klaar om de juiste breker te selecteren voor uw volgende project?Neem contact op met het verkoopteam van XUCKYvoor een gratis adviesgesprek of een bulkofferte.
