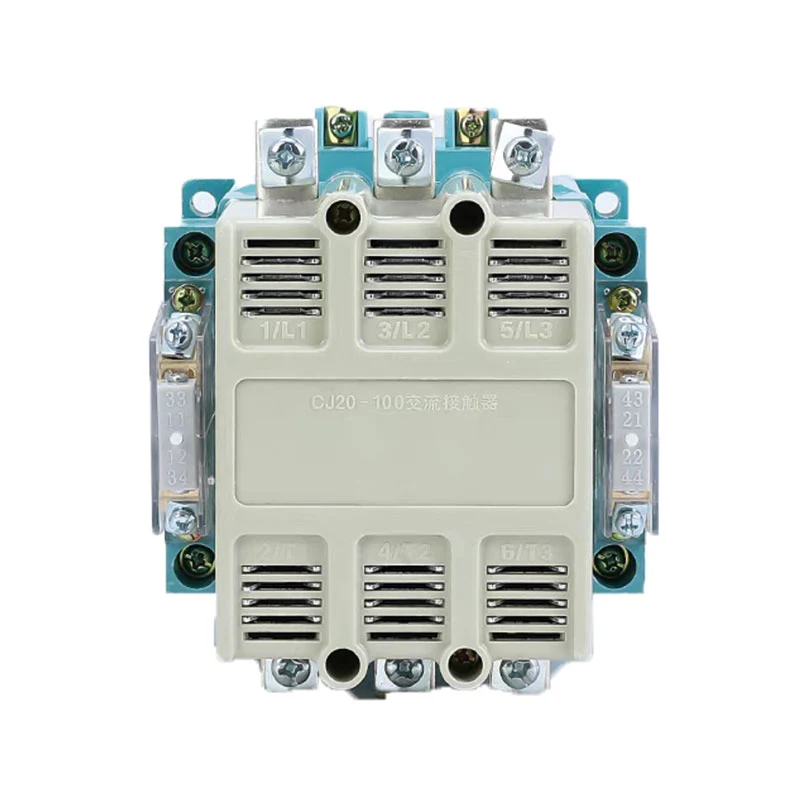

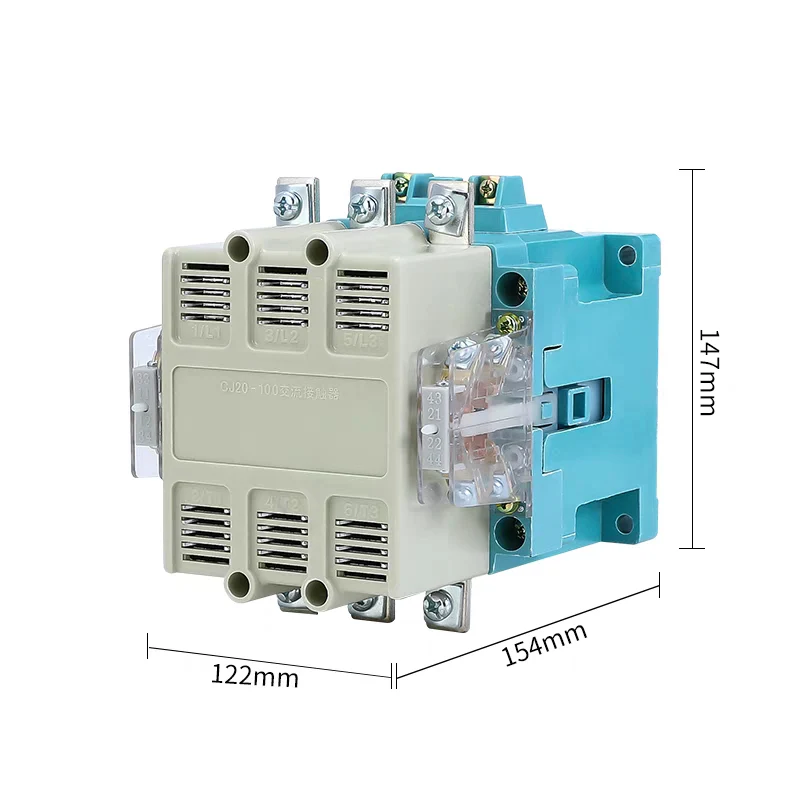

CJ20 AC-schakelaar

XUCKY Electric is een CJ20 AC-schakelaar voor fabrikanten en leveranciers van besturingsmotoren. CJ20 AC-schakelaar (AC / DC-schakelaar), voornamelijk gebruikt in het circuit van AC 50 Hz (of 60 Hz), nominale spanning tot 660 V, nominale bedrijfsstroom tot 630 A, voor het maken en onderbreken van circuits over lange afstanden, en combinatie met de juiste thermische overbelasting relais, om het circuit te beschermen tegen overbelasting. AC/DC-schakelaar voldoet aan de normen van IEC60947-4-1, GB14048.4.

Stuur onderzoek

Productomschrijving

Toepassingsgebied

CJ20 AC-schakelaar (AC / DC-schakelaar), voornamelijk gebruikt in het circuit van AC 50 Hz (of 60 Hz), nominale spanning tot 660 V, nominale bedrijfsstroom tot 630 A, voor het maken en onderbreken van circuits over lange afstanden, en combinatie met de juiste thermische overbelasting relais, om het circuit te beschermen tegen overbelasting. AC/DC-schakelaar voldoet aan de normen van IEC60947-4-1, GB14048.4.

Model en betekenis

Normale bedrijfsomstandigheden en installatieomstandigheden

Omgevingsluchttemperatuur: -5℃~+40℃, het gemiddelde overschrijdt +35℃ niet binnen 24 uur.

Hoogte: niet meer dan 2000 meter.

Atmosferische omstandigheden: de maximale temperatuur is +40℃, de relatieve vochtigheid is niet meer dan 50%; bij lagere temperaturen kan een hogere relatieve vochtigheid mogelijk zijn, bijvoorbeeld +20℃ tot 90%. Er moeten speciale maatregelen worden genomen voor condensatie die af en toe ontstaat als gevolg van temperatuurveranderingen.

Vervuilingsniveau: 3.

Installatiecategorie: Ⅲ.

Installatievoorwaarden: De helling van het installatieoppervlak en het verticale vlak bedraagt niet meer dan ±5°.

Schoktrilling: De AC/DC-contactor moet op een plaats worden geïnstalleerd en gebruikt zonder noemenswaardige trillingen, schokken en trillingen.

Belangrijkste parameters en technische prestaties

De nominale stuurvoedingsspanning van de spoel is: AC 50 Hz, 110 V, 127 V, 220 V, 380 V; Gelijkstroom: 110V, 220V

Mechanische levensduur: CJ20-10, 16, 25, 40, 63, 100, 160 voor de 10 miljoen keer; CJ20-250, 400, 630 voor de 6 miljoen keer.

Besparingspercentage van energiebesparend AC/DC-contact (zie Tabel 1).

Tabel 1

Model	CJ20-63~160JZ	CJ20-630J	CJ20-250~630JZ
Spaarpercentage %	90	95	95

Belangrijkste parameters en technische prestaties van de contactor (zie Tabel 2).

Tabel 2

Model	Nominale isolatiespanning Ui(V)	Conventionele vrije lucht verwarmingsstroom Ith(A)	Maximaal vermogen van drie fasen eekhoorn kooimotor bestuurd door AC-3 kW			Aantal operationele cycli per uur keer/uur (AC-3)	AC-3 Elektrische levensduur (10000 keer)	Spoelkracht Beginnen / Wachten VA/VA	Selectie van zekeringen (SCPD)-modellen
Model	Nominale isolatiespanning Ui(V)	Conventionele vrije lucht verwarmingsstroom Ith(A)	220V	380V	660V	Aantal operationele cycli per uur keer/uur (AC-3)	AC-3 Elektrische levensduur (10000 keer)	Spoelkracht Beginnen / Wachten VA/VA	Selectie van zekeringen (SCPD)-modellen
CJ20-10	690	10	2.2	4	4	1200	100	65/9	RT16-20
CJ20-16		16	4.5	7.5	11			62/9	RT16-32
CJ20-25		25	5.5	11	13			93/14	RT16-50
CJ20-40		32	11	22	22			175/19	RT16-80
CJ20-63		40	18	30	35		120	480/57	RT16-160
CJ20-100		63	28	50	50			570/61	RT16-250
CJ20-160		100	48	85	85			855/85,5	RT16-315
CJ20-250		250	80	132	-	600	60	1710/152	RT16-400
CJ20-400		400	115	200	200			1710/250	RT16-500
CJ20-630		630	175	300	-			3578/91,2	RT16-630

Contacttype, aantal en basisparameters van hulpcontacten (zie Tabel 3)

Tabel 3

Model	Conventionele vrije lucht verwarmingsstroom (A)	Nominale isolatiespanning (V)	Geschat operationeel spanning (V)		Geschat operationeel stroom(A)		Nominaal regelvermogen		Soorten en aantal van contact
			AC	gelijkstroom	AC	gelijkstroom	AC	gelijkstroom
CJ20-10~40	10	690	380	220	0.26	0.14	AC-15 100VA	Gelijkstroom-13 30W	Twee normaal open, twee normaal gesloten
			220	110	0.45	0.27
CJ20-63~160	10		380	220	0.80	0.27	AC-15 300VA	Gelijkstroom-13 60W	Twee normaal open, twee normaal gesloten
			220	110	1.4	0.6
CJ20-250~630	10		380	220	1.3	0.27	AC-15 500 VA	Gelijkstroom-13 60W	normaal open 4 3 2
			220	110	2.3	0.6			normaal gesloten 2 3 4

Bedradingsschema

Structurele kenmerken

Contactsysteem van AC/DC-schakelaar voor de opstelling van direct werkend en dubbelonderbrekend, hulpcontact van CJ20-40A en meer als afzonderlijk onderdeel geïnstalleerd aan beide zijden van het hoofdcontact, is scheiding in de elektriciteit.

CJ20-10~25A AC/DC-schakelaars kunnen worden geïnstalleerd met schroeven of standaard kaartrails van 35 mm.

CJ20-10 ~ 16A AC / DC-schakelaars gebruiken een boogkamer met dubbel breekpunt, eenvoudig te openen, en de rest maakt gebruik van multi-longitudinale naadboogafdekking of boogafdekkingbehuizingen, met een hoog breekvermogen en hoge betrouwbaarheid.

CJ20-63 ~ 630 energiebesparende AC / DC-schakelaars hebben een algemene DC-energiebesparende module, kunnen niet alleen energiebesparende producten voor geluiddempers of DC-bedieningsproducten afleiden, en nemen geen hulpcontacten in beslag, waardoor de betrouwbaarheid en levensduur van het product aanzienlijk worden verbeterd.
