CJ12 AC-schakelaar

Productoverzicht

CJ12 AC-schakelaar wordt gebruikt voor het circuit van AC 50 Hz, nominale spanning tot 380 V, stroom tot 600 A van voedingssystemen, voor het verwijderen van het maken en verbreken van circuits, en het starten, stoppen en frequentiestarten van AC-motoren. Hoofdzakelijk gebruikt voor elektrische besturingscircuits van de metallurgie, rollend staal, kranen en andere elektrische apparatuur.

Op DIN-rail gemonteerde schakelaar voldoet aan de normen van GB14048.4 en IEC60947-4-1.

Modelbeschrijving

Normale bedrijfsomstandigheden

1. Omgevingstemperatuur: De omgevingstemperatuur is niet hoger dan +40°C en niet lager dan -25°C (kan worden gebruikt bij +60°C, maar de nominale contactstroom moet worden verminderd).

2. Hoogte: niet meer dan 2000 meter.

3. De relatieve vochtigheid bedraagt ​​niet meer dan 90% (de maandelijkse gemiddelde minimumtemperatuur bedraagt ​​niet meer dan +25°C).

4. De amplitude is minder dan 6 mm, de trillingsfrequentie is niet groter dan 3 Hz.

5. De helling van het montageoppervlak ten opzichte van de verticaal of naar voren of naar achteren mag niet groter zijn dan 5°.

6. Vervuilingsgraad: 3.

7. Installatiecategorie: Klasse III. Als de contactor is vervaardigd volgens de vochtige tropische omstandigheden, mag deze worden gebruikt op plaatsen waar schimmel en condensatie aanwezig zijn als de relatieve vochtigheid niet meer dan 95% (+35°C) bedraagt.

Belangrijkste technische parameters

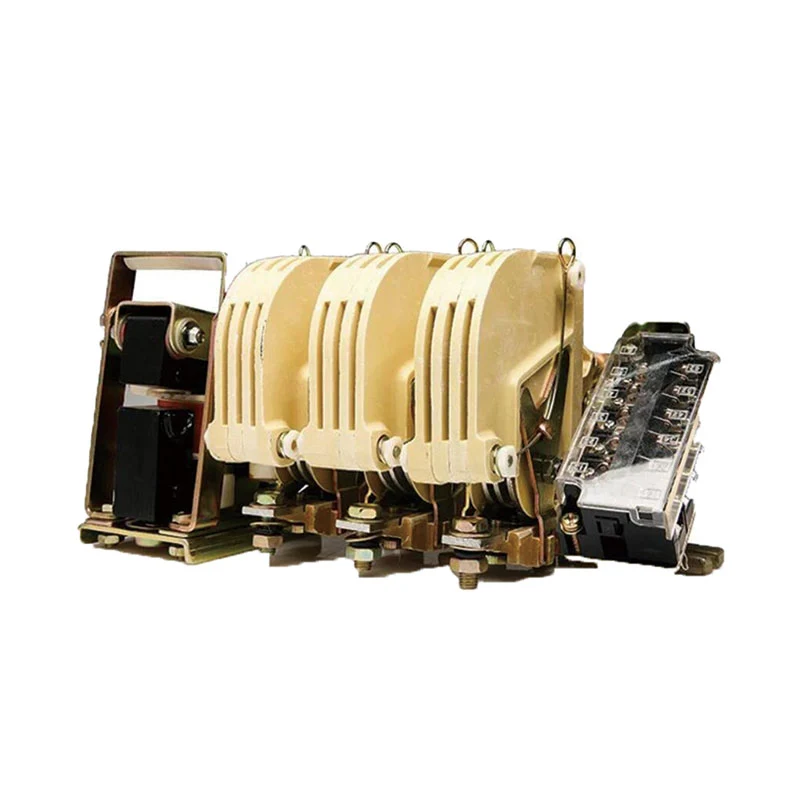

De AC-schakelaar is van het open type. De structuur is dat het elektromagnetische systeem van de rackvlakindeling zich aan de rechterkant bevindt, het hoofdcontact in het midden, het hulpcontact aan de linkerkant en uitgerust met een draaibare stop. Het hele arrangement is handig voor monitoring en onderhoud.

Het magnetische systeem van de contactor bestaat uit een U-vormige, beweegbare, statische ijzeren kern en spoel. De beweegbare en statische ijzeren kernen zijn uitgerust met het bufferapparaat om de levensduur van het product te verlengen. Het DC-magnetische systeem van CJ12-Z is gemaakt van dikke staalplaat en de spoel is dubbelgewikkeld en bezet normaal gesloten hulpcontacten.

Het hoofdcontact van de contactor is een magnetische uitblaasstructuur met een enkel breekpunt, uitgerust met een boogdovende afdekking in de lengterichting, die goede boogdovende prestaties heeft.

Hulpcontacten zijn van het dubbele breekpuntbrugtype met transparante beschermkap.

De slijtdelen van de contactor zijn eenvoudig te monteren en te demonteren en gemakkelijk te onderhouden en te repareren.

Elektrische levensduur en mechanische levensduur van 3P-schakelaar

Opmerking: De indicator voor de elektrische levensduur in de tabel is de AC-2-gebruikscategorie.

Het volledige bereik van de levensduur van 2P-schakelaars heeft 1 miljoen keer. De mechanische levensduur van de 4P/5P-schakelaar is 100.000 keer.

Overzicht en installatieafmetingen
