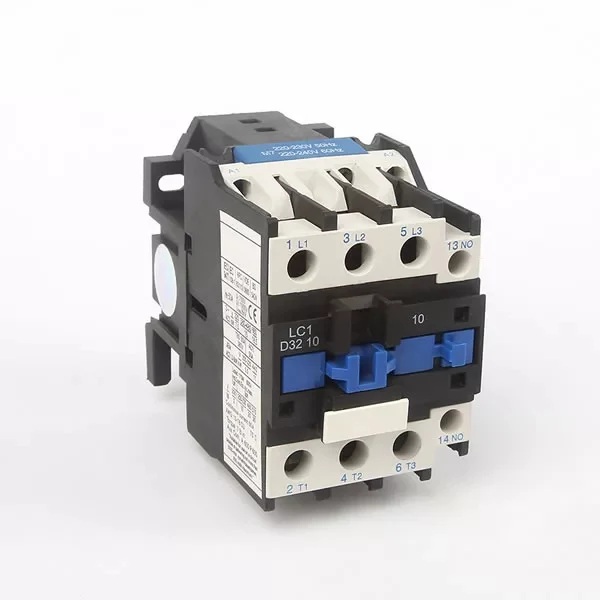

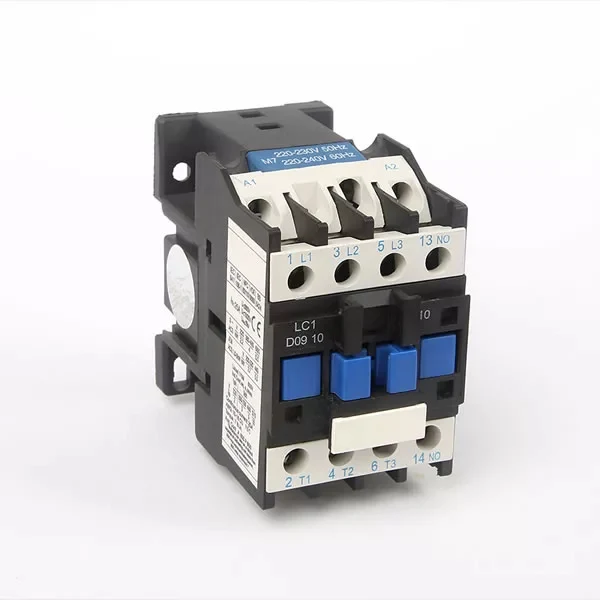

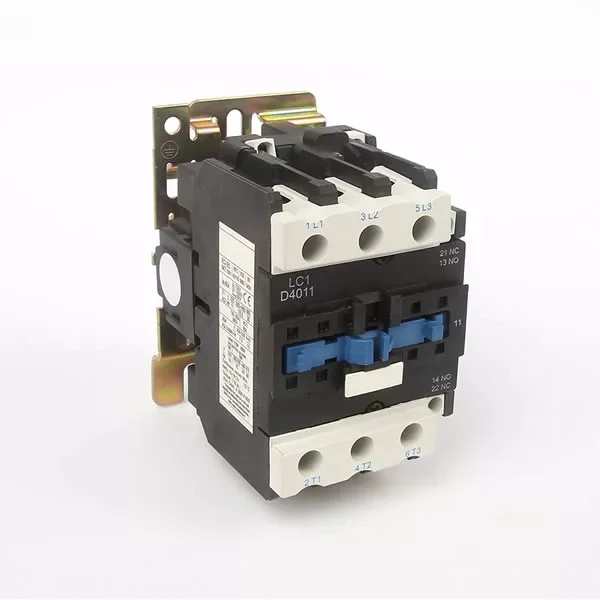

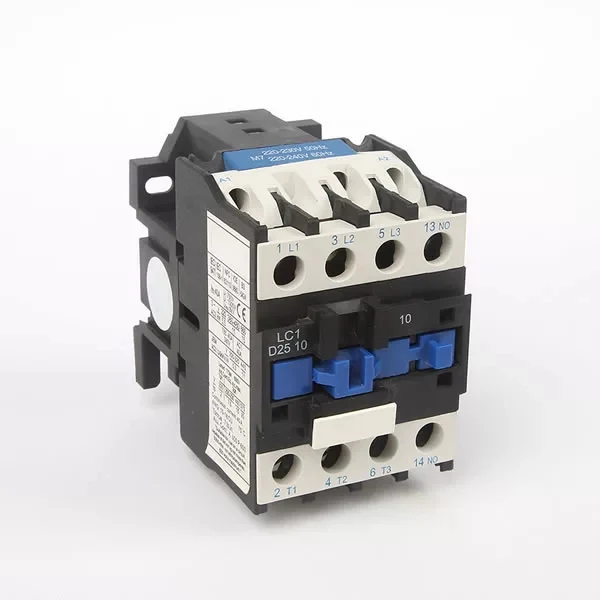

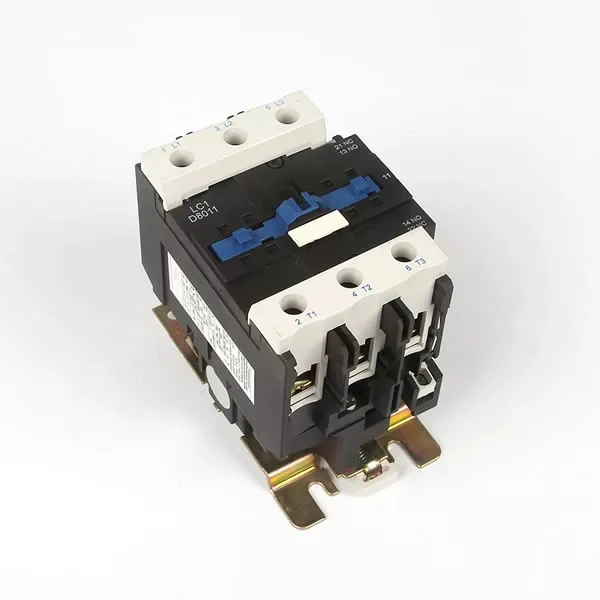

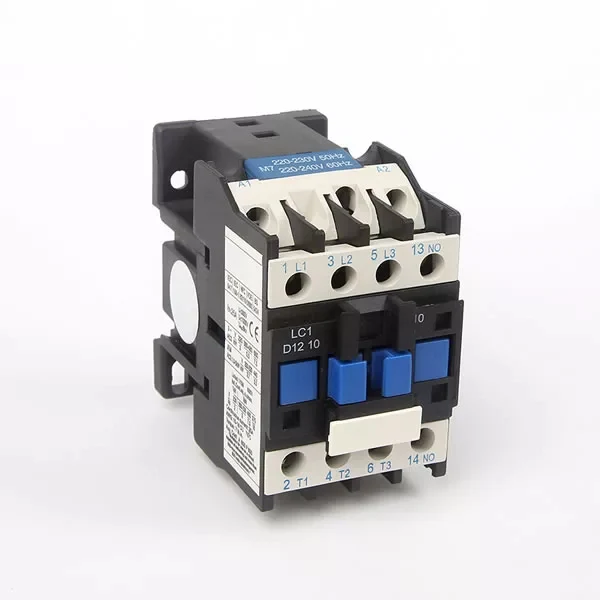

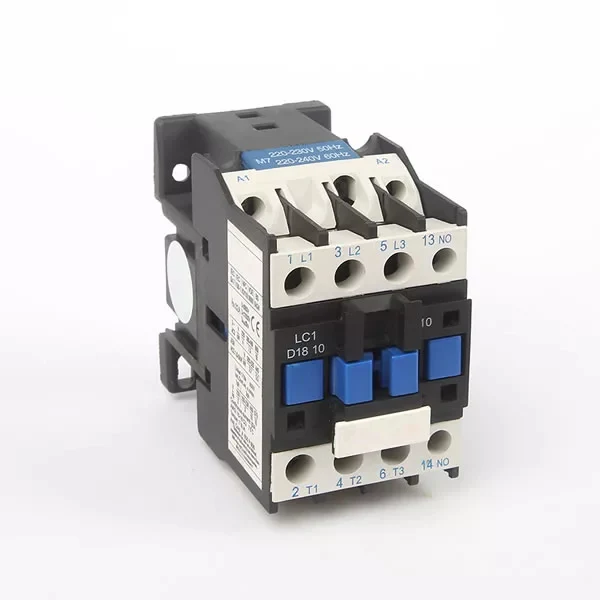

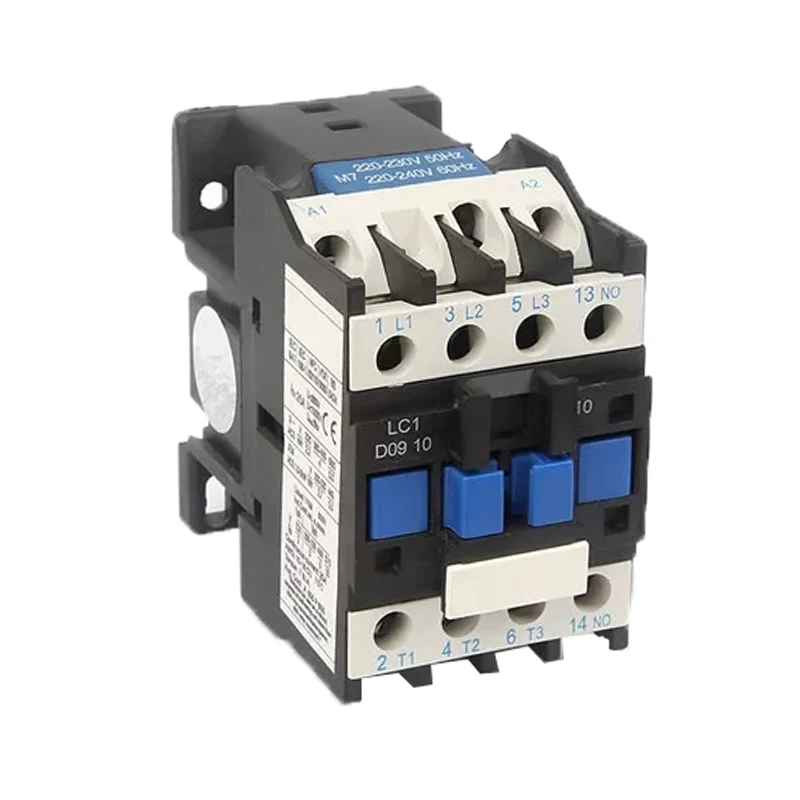

CJX2-schakelaar

Toepassingsgebied

CJX2-contactor (LC1) (AC/DC-contactor, hierna contactor genoemd), voornamelijk gebruikt voor het circuit van AC 50Hz (of 60Hz), de spanning tot 660V, de nominale bedrijfsstroom tot 95A in de gebruikscategorie van AC-3 , 400V (380V), voor het op afstand in- en uitschakelingscircuit, frequente start en controle van de AC-motor, en gecombineerd met het juiste thermische relais om een ​​elektromagnetische starter te vormen om het circuit te beschermen tegen overbelasting.

CJX2-schakelaar (LC1) (AC/DC-schakelaar) voldoet aan de normen van IEC60947-4-1, GB14048.4.

Model en betekenis

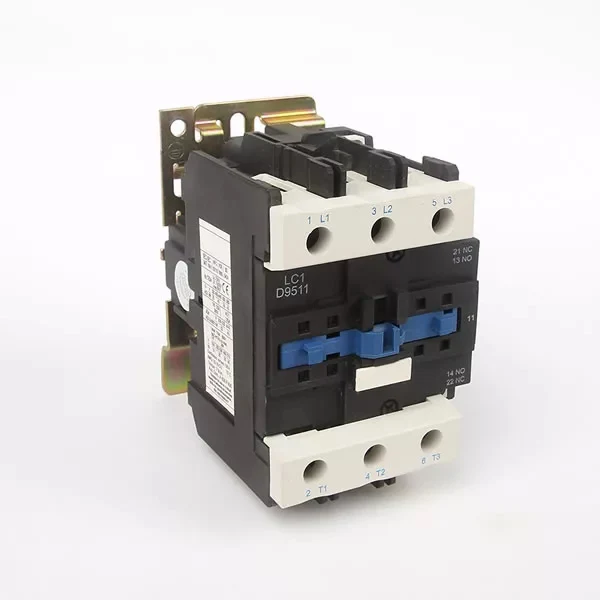

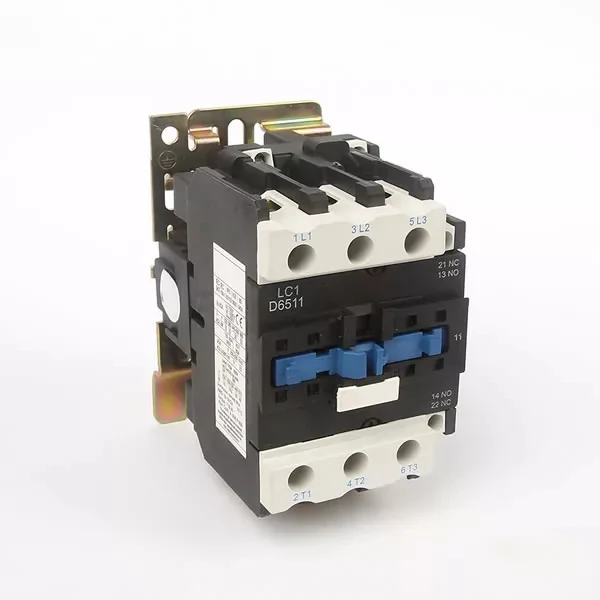

Enkele veel voorkomende modellen: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-4011 CJX2-5011 CJX2-6511 CJ X2-8011CJX2-9511

Normale bedrijfsomstandigheden en installatieomstandigheden

1. Omgevingsluchttemperatuur: -5℃~+40℃, het gemiddelde overschrijdt +35℃ niet binnen 24 uur.

2. Hoogte: niet meer dan 2000 meter.

3. Atmosferische omstandigheden: de maximale temperatuur is +40℃, de relatieve vochtigheid is niet meer dan 50%; bij lagere temperaturen kan een hogere relatieve vochtigheid mogelijk zijn, bijvoorbeeld +20℃ tot 90%. Er moeten speciale maatregelen worden genomen voor condensatie die af en toe ontstaat als gevolg van temperatuurveranderingen.

4. Vervuilingsniveau: 3.

5. Installatiecategorie: Ⅲ.

6. Installatievoorwaarden: De helling van het installatieoppervlak en het verticale vlak bedraagt ​​niet meer dan ±5°.

7. Schoktrilling: het product moet op een plaats worden geïnstalleerd en gebruikt zonder noemenswaardige schokken, schokken en trillingen.

8. Installatiemethode: Behalve schroefinstallatie, maar ook 35 mm standaard kaartrailinstallatie. AC-bediening 40-95 kan worden geïnstalleerd in een kaartrail van 35 mm of 75 mm.

Belangrijkste parameters en technische prestaties

1. JCX2 AC-schakelaar van de belangrijkste parameters en technische prestatie-indicatoren (zie tabel 1).

2. Elektrische levensduurcurve

3. Nominale voedingsspanning Us en code van de spoel (zie Tabel 2)

Structurele kenmerken

1. De contactor voor het beschermende type, de actiestructuur voor de directe actie, het contact voor het dubbele breekpunt, met een klein formaat, lichtgewicht, laag stroomverbruik, lange levensduur, veilig en betrouwbaar;

2. De AC / DC-schakelaar kan een mechanische omkeerbare in elkaar grijpende magnetische starter, een sterdelta-decompressiestarter samenstellen, en kan ook een verscheidenheid aan afgeleide producten samenstellen met een hulpcontactgroep, een luchtvertragingskop enzovoort, afhankelijk van de gebruikers.

3. Het kan een bouwsteeninstallatie gebruiken om een ​​hulpcontactgroep, een luchtvertragingskop (het vertragingsbereik weergegeven in Tabel 4), thermische relais en andere accessoires toe te voegen, gecombineerd tot een verscheidenheid aan afgeleide producten (zie Tabel 3).

4. Overspanningsbeveiliging uit de SR2-serie met een belangrijke functie van overspanningsonderdrukking, en gebruikt met contact uit de CJX2-serie, kan de schakelaar effectief beschermen om de levensduur te verlengen. En kan interferentie van de piekpuls naar de pc en ander gerelateerd elektronisch regelsysteem voorkomen.

SR2-A voor CJX2-serie 09A ~ 32A AC/DC-schakelaar, de specifieke specificaties zijn:

SR2-A 24V~48V wisselstroom, gelijkstroom

SR2-A 100V~250V wisselstroom, gelijkstroom

SR2-A 380V~440V wisselstroom, gelijkstroom

5. De AC/DC-schakelaar heeft een klein formaat, een laag gewicht, een laag stroomverbruik, een hoge levensduur, veilig en betrouwbaar enzovoort.

6. Het AC/DC-contactorlichaam heeft een paar normaal open of normaal gesloten hulpcontacten in de 32A en lager, en een paar normaal open en normaal gesloten hulpcontacten in de 40A en hoger. Bovendien kan het een F4-hulpcontactgroep (twee of vier groepen) of een luchtvertragingskop aan de bovenkant toevoegen, en aan weerszijden een NCF1-11C, hun combinaties (zie Tabel 4 en Tabel 5).

7. Behalve de schroefinstallatie kan de contactor ook een concave standaardrailinstallatie van 35 mm (CJX2-09 ~ 95) en 75 mm (CJX2-40 ~ 95) gebruiken.

Model	Vertraging bereik	Aantal vertragingscontacten	Diagram	Tabel 4
F5-T0	0,1s~3s	NEE+NC
F5-T2	0,1s ~ 30s
F5-T4	10s~180s
F5-D0	0,1s~3s
F5-D2	0,1s ~ 30s
F5-D4	10s~180s

Hulpcontactgroepmodel	Aantal contacten		Diagram
	Aantal contacten normaal open (NEE)	Aantal contacten normaal gesloten (NC)
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

Installatie en onderhoud

1. Controleer vóór de installatie de relevante technische gegevens.

2. Installatie, het moet worden geïnstalleerd in overeenstemming met de voorgeschreven omstandigheden, in overeenstemming met de visuele gewoonten van mensen.

3. De AC/DC-schakelaar met metalen montageplaat moet goed worden geaard.

4. De klemschroeven moeten worden vastgedraaid, nadat is gecontroleerd of de bedrading correct is. In het geval van het geladen hoofdcontact, wordt eerst de spoel meerdere keren in- en uitgeschakeld. Nadat de testactie betrouwbaar is, kan deze worden geplaatst in gebruik genomen.

5. Als er tijdens het gebruik abnormaal geluid hoorbaar is, kan er vuil op het oppervlak van de kernpool zitten. Veeg het oppervlak schoon.

6. Bij gebruik moeten de productcomponenten regelmatig worden gecontroleerd, zodat er geen bewegende delen van de blokkade nodig zijn, bevestigingsmiddelen zonder los te komen, als er onderdelen beschadigd zijn, moeten ze worden vervangen.

Gebruik de verbindingsmethode

1. Driefasige contactor heeft over het algemeen in totaal acht punten, drie ingangen, drie uitgangen en twee controlepunten. Uitvoer en invoer zijn overeenkomstig, het is gemakkelijk te zien. Als u zelfremmend wilt toevoegen, moet u een lijn aansluiten vanaf de uitgangsterminal naar het controlepunt.

2. Allereerst moet u het principe van de AC/DC-schakelaar kennen. Het wordt toegevoegd aan de spoel door externe voeding, om elektromagnetische velden te produceren. In- en uitschakelen, contactpunten worden uitgeschakeld na het uitschakelen. Als u het principe kent, moet u de voedingscontacten van extra voedingen uitzoeken, dit zijn de twee contacten van de spoel, meestal in het onderste deel van de schakelaar, en aan elke kant. De andere in- en uitgangen bevinden zich over het algemeen bovenaan, kijk om te weten. Noteer ook wat de spanning is van de extra voedingen (220V of 380V), die doorgaans gemarkeerd zijn. Houd er ook rekening mee dat het contactpunt normaal gesloten of normaal open is. Als er zelfremmende bediening is, ruim dan gewoon de lijnen op volgens het oorspronkelijke principe.

Wanneer de spoel wordt bekrachtigd, produceert de statische kern elektromagnetische kracht om de bewegende kern naar binnen te trekken, omdat het contactsysteem is verbonden met de bewegende kern, zodat de bewegende kern drie bewegende contacten aandrijft die tegelijkertijd lopen, contactsluiting, die verbonden is voeding. Wanneer de spoel wordt uitgeschakeld, verdwijnt de zuigkracht en wordt het bewegende kernverbindingsdeel gescheiden door de veerreactiekracht, zodat het hoofdcontact wordt losgekoppeld en de stroom wordt uitgeschakeld.

Overzicht en installatieafmetingen

Productoverzicht en installatieafmetingen (zie Figuur 1, Figuur 2 en Tabel 6).

Maat: mm
