LC1-D AC-schakelaar

XUCKY Electric is een grootschalige fabrikant en leverancier van LC1-D AC-schakelaars in China. Wij zijn al jaren gespecialiseerd in modulaire elektrische eindapparatuur, onze producten hebben een goed prijsvoordeel en bestrijken het grootste deel van de Europese en Amerikaanse markten. We kijken ernaar uit om uw langetermijnpartner in China te zijn.

Stuur onderzoek

Productomschrijving

ALGEMEEN van LC1-D AC-schakelaar

●1.1 Certificaten: CE;

●1.2 Elektrische specificaties: AC50/60Hz, 690V, tot 620A;

●1.3 Toepassing: circuits op afstand maken en verbreken, circuit beschermen tegen overbelasting bij montage met thermisch overbelastingsrelais, frequent opstarten en regelen van AC-motor;

●1.4 Gebruikscategorie: AC-3, AC-4;

●1.5 Hoogte: ≤2000m;

●1.6 Omgevingstemperatuur: -5℃~ +40℃;

●1.7 Montagecategorie: Ⅲ;

●1.8 Montagevoorwaarden: de helling tussen het montagevlak en het verticale vlak mag niet groter zijn dan 士5°;

●1.9 Standard: IEC/EN 60947-4-1.

TECHNISCHE GEGEVENS van LC1-D AC-schakelaar

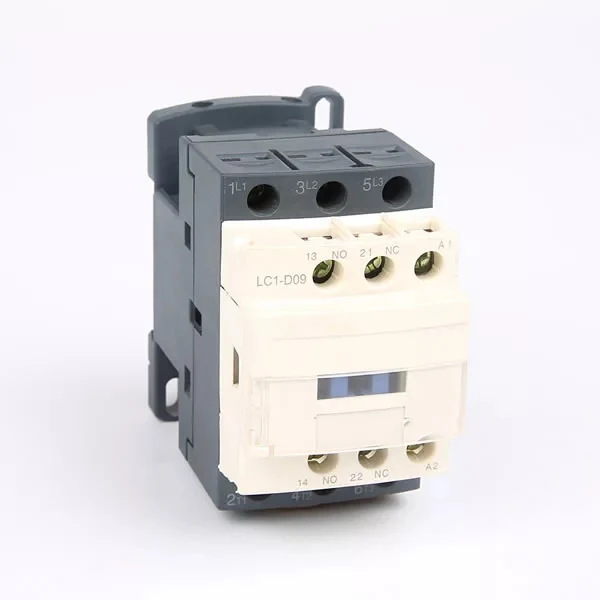

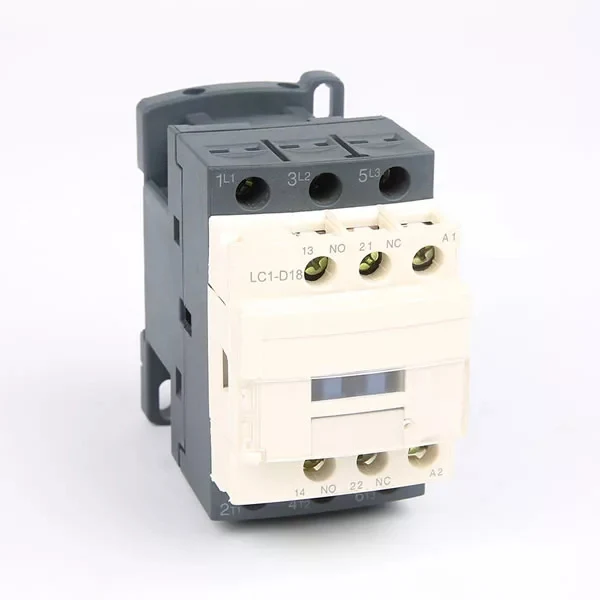

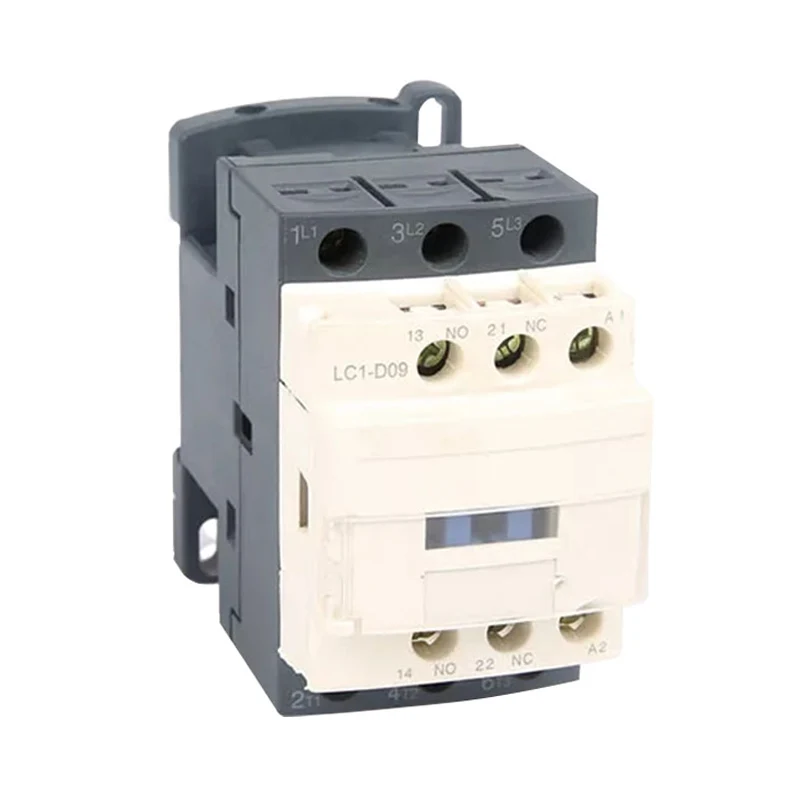

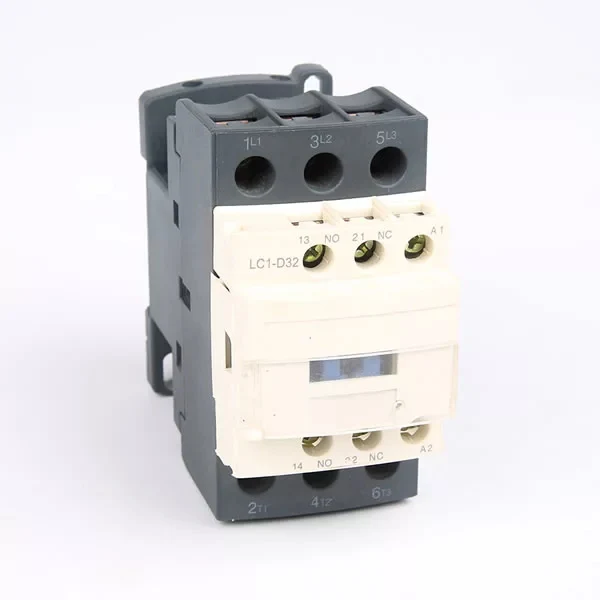

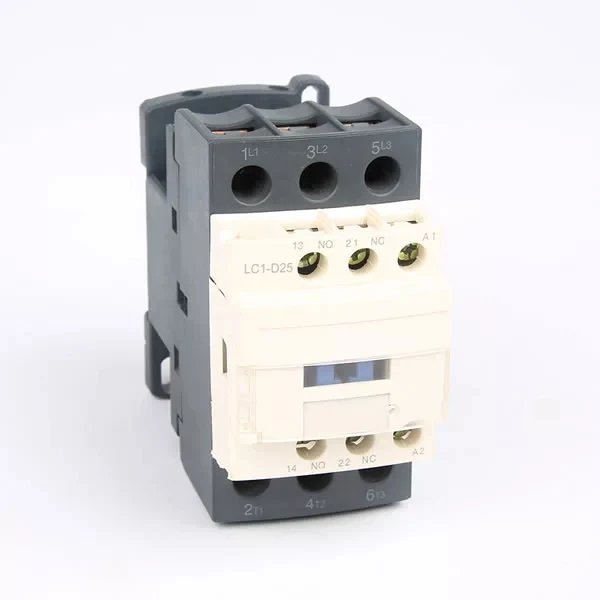

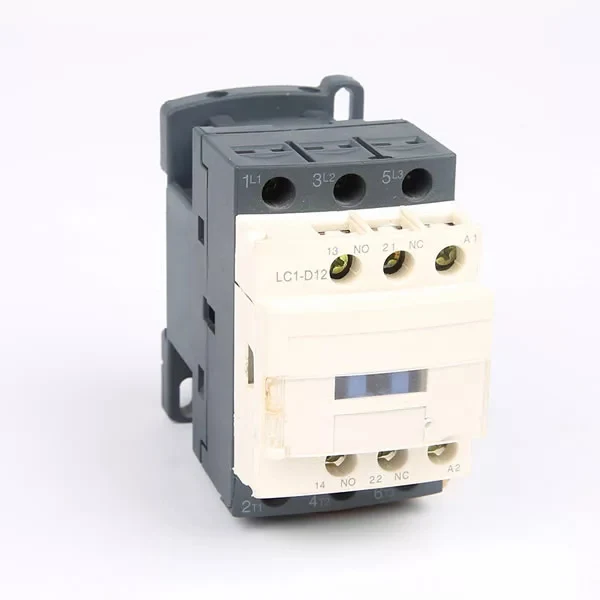

Artikelen		Model	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pool			3/4	3/4	3/4	3/4	3/4
Hulpcontact			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Nominale conventionele verwarmingsstroom (A) AC-1			20	20	30	40	50
Beoordeeld als operationeel stroom (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Nominale isolatiespanning (V AC)			690	690	690	690	690
Macht van gecontroleerd 3-fase kooimotor (AC-3)	kW	220/230 V AC 380/415 V AC 660/690 V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC-spoel (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
DC-spoel (V)			24,36,48,110,220

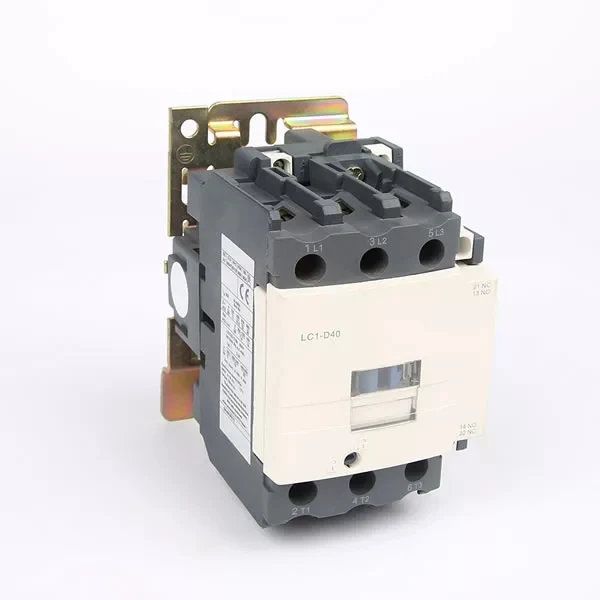

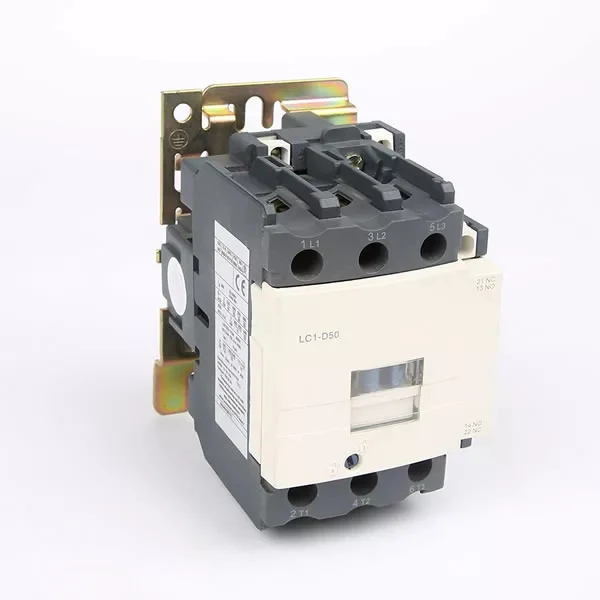

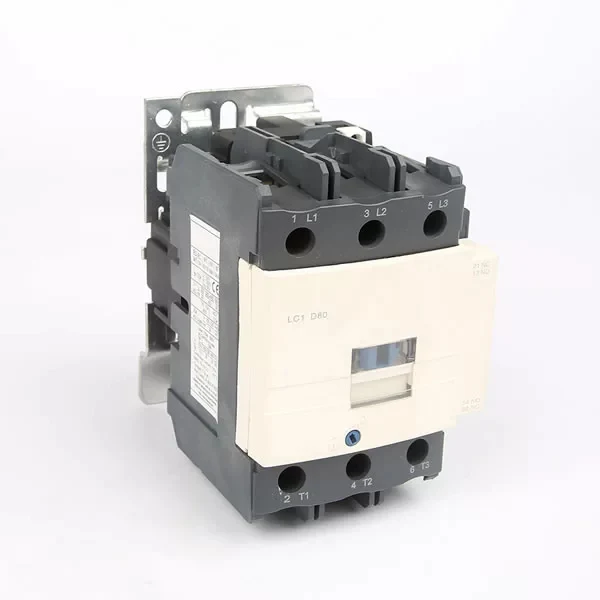

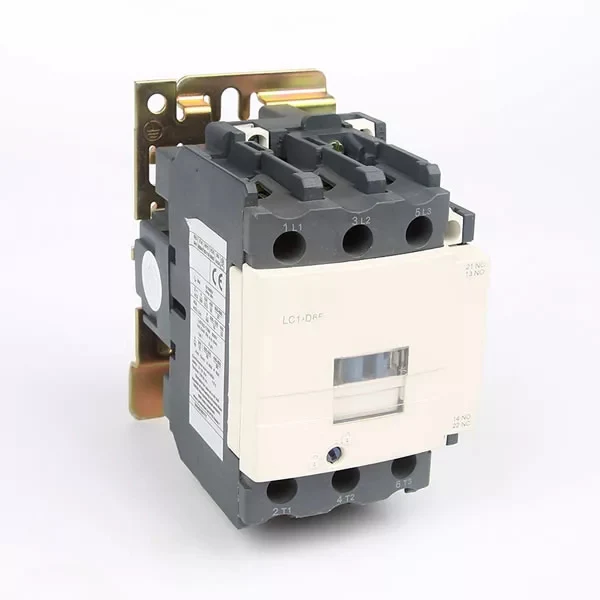

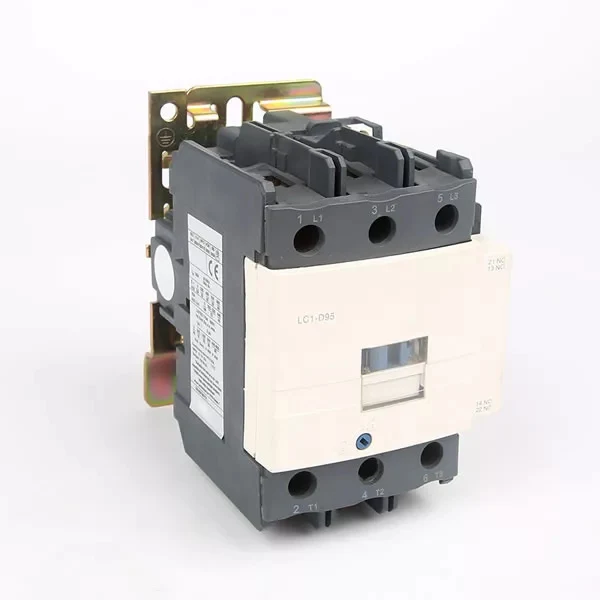

Artikelen		Model	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pool			3/4	3/4	3/4	3/4	3/4
Hulpcircuit Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Nominale conventionele verwarmingsstroom (A) AC-1			60	80	80	110	110
Beoordeeld als operationeel stroom (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Nominale isolatiespanning (V AC)			690	690	690	690	690
Macht van gecontroleerd 3-fase kooimotor (AC-3)	kW	220/230 V AC 380/415 V AC 660/690 V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC-spoel (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
DC-spoel (V)			24,36,48,110,220

Artikelen		Model	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
Pool			3	3	3	3/4	3/4
Nominale conventionele verwarmingsstroom (A) AC-1			200	200	200	275	280
Beoordeeld als operationeel stroom (A)	380/400V	AC-3 AC-4	115	150	170	205	245
	380/400V	AC-3 AC-4	50	65	70	75	85
	660/690V	AC-3 AC-4	70	90	100	108	115
	660/690V	AC-3 AC-4	25	32	35	38	40
Nominale isolatiespanning (V AC)			690	690	690	690	690
Macht van gecontroleerd 3-fase kooimotor (AC-3)	kW	380/415 V AC 660/690 V AC	55	75	75	90	110
Macht van gecontroleerd 3-fase kooimotor (AC-3)	kW	380/415 V AC 660/690 V AC	80	100	100	110	140
AC-spoel (V)			110,127,220,240,380,415,440,480,500,600

Artikelen		Model	LC1-D300	LC1-D410	LC1-D475	LC1-D620
Pool			3/4	3/4	3/4	3/4
Nominale conventionele verwarmingsstroom (A) AC-1			360	430	580	850
Beoordeeld als operationeel stroom (A)	380/400V	AC-3 AC-4	300	410	475	620
	380/400V	AC-3 AC-4	124	150	185	188
	660/690V	AC-3 AC-4	190	235	290	360
	660/690V	AC-3 AC-4	60	72	85	170
Nominale isolatiespanning (V AC)			690	690	690	690
Vermogen van gecontroleerde 3-fase kooimotor (AC-3)	kW	380/415 V AC 660/690 V AC	160	200	250	335
Vermogen van gecontroleerde 3-fase kooimotor (AC-3)	kW	380/415 V AC 660/690 V AC	220	280	330	450
AC-spoel (V)			110, 127, 220, 240, 380, 415, 440, 480, 500, 600
