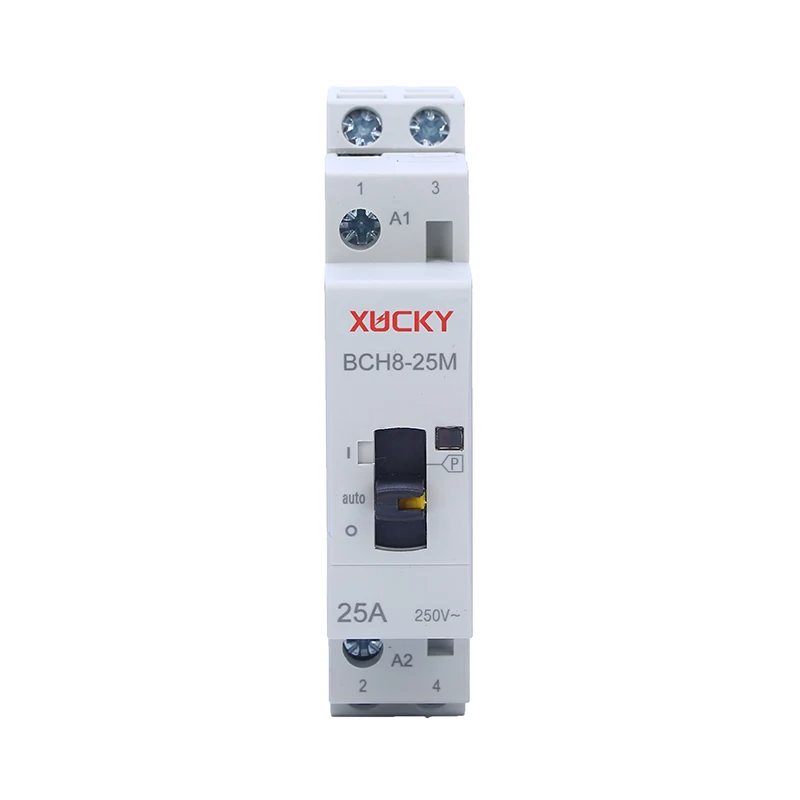

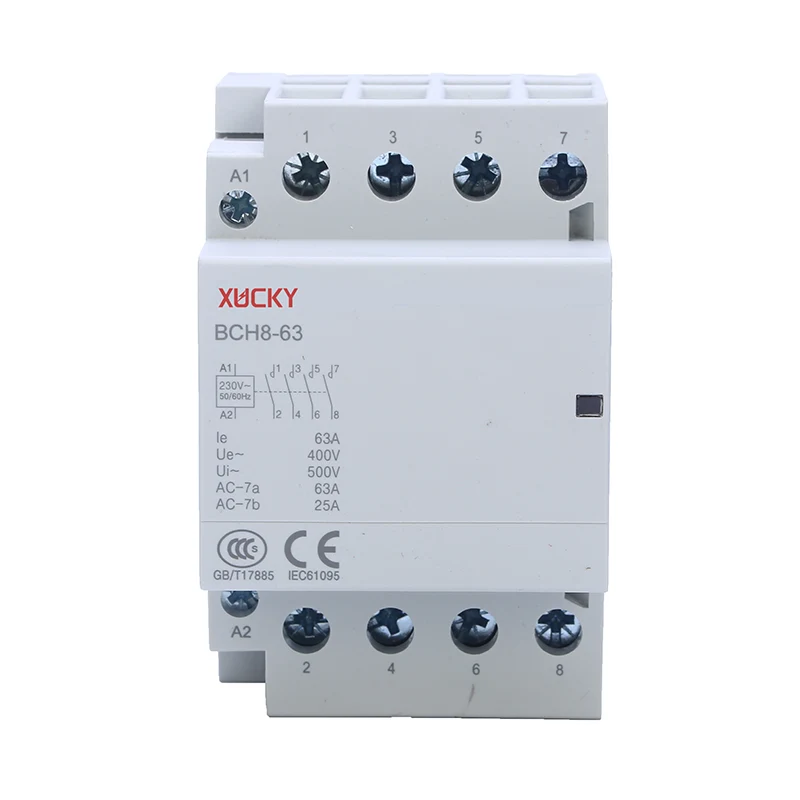

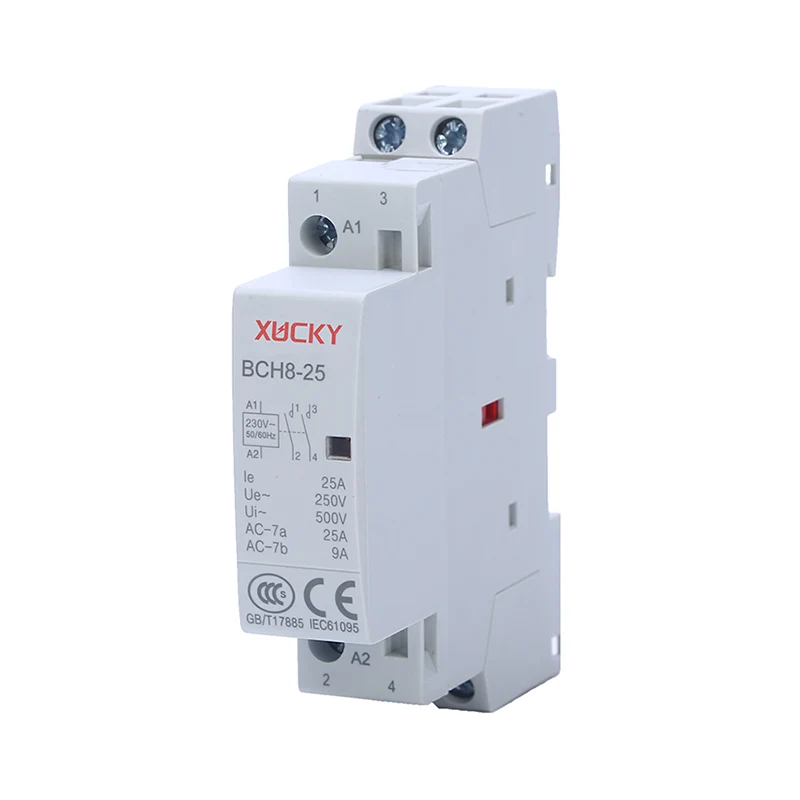

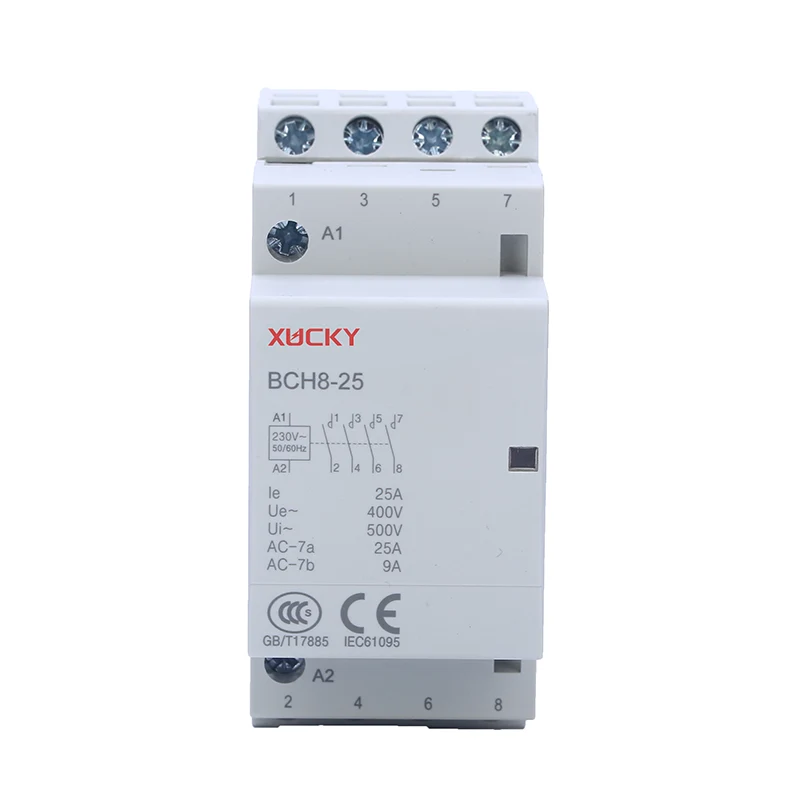

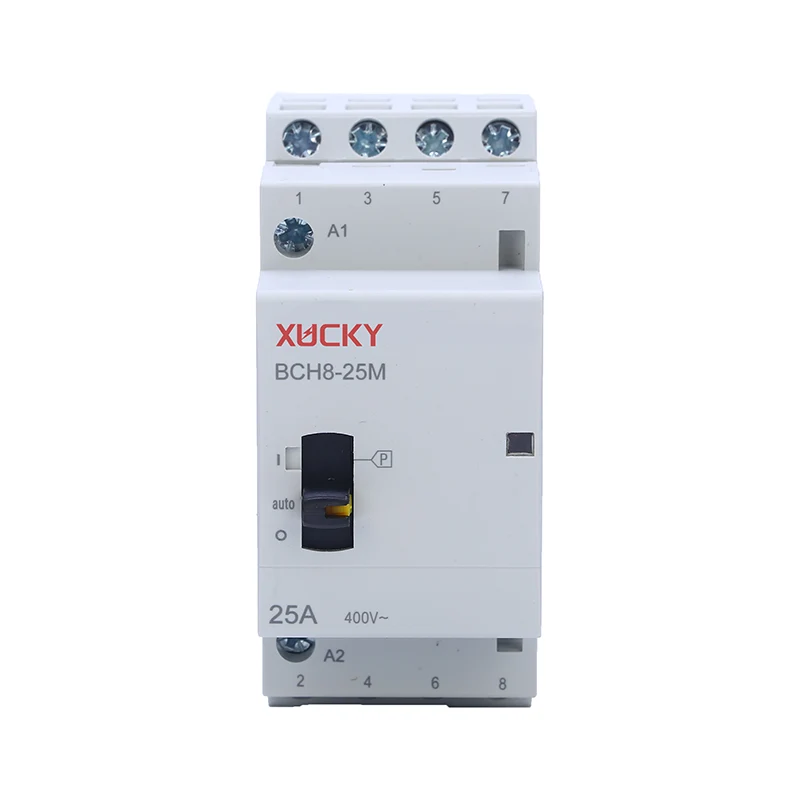

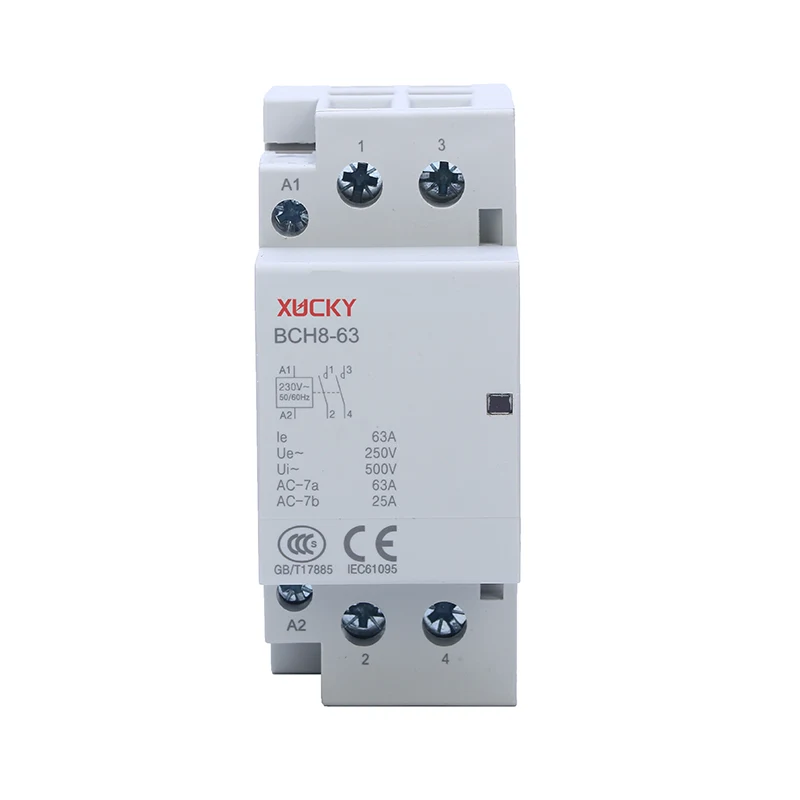

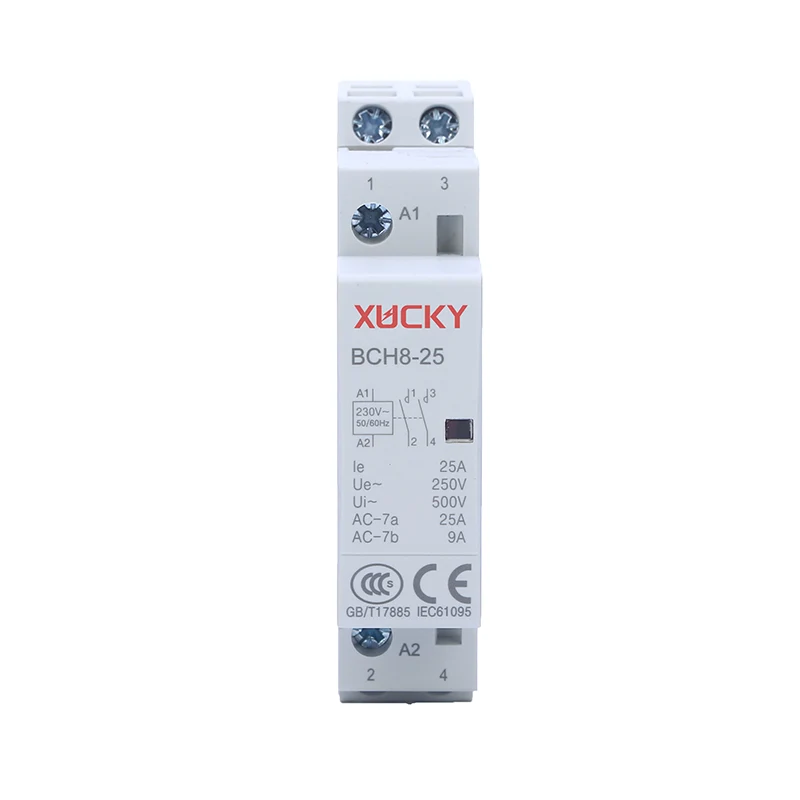

BCH8 modulaire schakelaars (ook bekend als analoge schakelaars en architecturale schakelaars) worden voornamelijk gebruikt in voedingssystemen met AC 50Hz/60Hz, nominale werkspanning tot 400V en nominale werkstroom tot 100A. Ze worden gebruikt als afstandsschakelaars en regelcircuits in AC-1 en AC-7a (niet-inductieve of laag-inductieve belastingen, weerstandsovens, huishoudelijke apparaten en soortgelijke laag-inductieve belastingen). Het kan ook worden gebruikt om de belasting van de huishoudmotor te regelen. Modulaire contactors kunnen niet worden gebruikt bij kortsluitstromen. Daarom moeten geschikte kortsluitbeveiligingsapparaten (zoals kleine stroomonderbrekers) worden geselecteerd wanneer ze worden gebruikt. Het voldoet aan de norm IEC 61095. BCH8-contactor kan hulpbesturings-, beveiligings- en indicatiefuncties uitbreiden. BCH8 modulaire contactor is een soort besturingsapparaat dat wordt gebruikt voor het aansluiten en ontkoppelen over lange afstanden van inductieloze of lage inductieve belasting, weerstandsovens, huishoudelijke apparaten en soortgelijke lage inductieve belasting, huishoudelijke motoren, enz. BCH8 modulaire schakelaars worden voornamelijk gebruikt in huizen, hotels, appartementen, kantoorgebouwen, openbare gebouwen, winkelcentra, sporthallen en andere plaatsen om automatische besturingsfuncties te bereiken.
(1) Het analoge en digitale besturingsapparaat heeft een nieuwe structuur en een compact volume.
(2) Installatie orbitaal, modulaire afmetingen, veilig gebruik, kan worden gecombineerd met kleine stroomonderbrekers geïnstalleerd in de controleverlichtingskast.
(3) Het gebruik van hoogwaardige isolatiematerialen verbetert de veiligheid aanzienlijk.
(4) Mooi uiterlijk met indicatievenster voor de werkstatus.
(5) Geen lawaai, geschikt voor hotels, ziekenhuizen en andere plaatsen.
Omgevingsluchttemperatuur: De bovengrens van de omgevingsluchttemperatuur is + 60℃ en de ondergrens is – 5℃. Wanneer de AC-schakelaar in de verdeelkast wordt geïnstalleerd, moeten er aan beide zijden afstandhouders worden gemonteerd om de warmteafvoer te vergemakkelijken. Hoogte: De hoogte van de installatielocatie mag niet groter zijn dan 2000 meter.
Atmosferische omstandigheden: Wanneer de installatietemperatuur + 60℃ bedraagt, bedraagt de relatieve luchtvochtigheid niet meer dan 50%. Een hogere relatieve luchtvochtigheid kan worden toegestaan bij lagere temperaturen, zoals +20℃ tot 90%. Er moeten speciale maatregelen worden genomen voor incidentele condensatie als gevolg van temperatuurveranderingen.
Vervuilingsgraad: Graad II.
Installatiecategorie: II.
Installatiemethode: TH35-7.5-type geleiderail wordt gebruikt voor installatie. Er zijn geen significante schokken en trillingen op de installatieplaats. Het wordt verticaal geïnstalleerd. De helling tussen het installatieoppervlak en elke richting is niet meer dan 5 graden.
Quotasysteem
A) Acht-uurwerksysteem: Dit werksysteem is het basiswerksysteem. De overeengekomen vrije luchtverwarmingsstroom Ith van de modulaire contactor wordt bepaald door dit werksysteem.
B) Intermitterend periodiek werksysteem: De werkfrequentie van de AC-schakelaar is 30 keer/u en de belastingsfactor is 40%.
Actie (bediening) toestand
In het omgevingsluchttemperatuurbereik van – 5 +60℃, wanneer de zuigspoel van de contactor wordt toegepast met een quotum om de voedingsspanning Us te regelen om deze tot een stabiele toestand te verwarmen, moet de contactor op elk moment betrouwbaar worden gesloten. spanning in het bereik van (85%~110%) Us, en vrijgegeven en losgekoppeld tussen 75% en 20% van de nominale stuurvoedingsspanning Us.
Levensduur van het product
Mechanische levensduur: De mechanische levensduur van de modulaire schakelaar bedraagt niet minder dan 1 miljoen keer.
Elektrische levensduur: De elektrische levensduur van een analoge schakelaar bedraagt niet minder dan 100.000 keer.
Vóór de installatie moeten de technische gegevens van de modulaire contactor (zoals nominale spanning, stroom, bedrijfsfrequentie, enz.) worden gecontroleerd.
Bij installatie moet deze worden geïnstalleerd volgens de gestelde voorwaarden. De aansluiting A1 van de contactorspoel moet naar boven gericht zijn en voldoen aan de visuele gewoonten van mensen.
Schakelaars met metalen montageplaten moeten op de juiste manier worden geaard.
De schroef van de terminal moet worden vastgedraaid. Na controle van de juiste aansluiting dient het hoofdcontact meerdere malen losgekoppeld te worden voordat het in gebruik genomen kan worden.
Als er abnormaal geluid wordt waargenomen bij het gebruik van modulaire contactors, kan dit vuil zijn op het pooloppervlak van de ijzeren kern. Veeg het pooloppervlak schoon.
Bij gebruik van Modular Contactor moeten alle onderdelen van het product regelmatig worden geïnspecteerd. De beweegbare delen mogen niet bekneld raken en de bevestigingen mogen niet losgemaakt worden. Als de onderdelen beschadigd zijn, moeten ze op tijd worden vervangen.
BCH8 modulaire contactor kan worden gebruikt voor grootschalige verlichtingscircuitregeling, openbare warmwaterregeling, geothermische stroomvoorziening, automatische gordijnrolregeling, kleine motorregeling en andere velden.
Oké. In grote openbare plaatsen zoals hotels, hotels, stations, ziekenhuizen en kantoorgebouwen kunnen allerlei soorten elektrische apparatuur effectief worden bestuurd, wat kan worden gebruikt als de beste terminaluitvoeringseenheid van een intelligent bouwsysteem. Stukken.
Bank, Industrie en Handel, Belastingen, Telecom, Ziekenhuis, Post, Financiënbureau, Arbeidsbureau, Personeelsbureau, Sociale Zekerheidsbureau, One-stop-servicekantoor van de overheid, Verzekeringen, Voertuigadministratie, Transport Windows-service-industrieën zoals administratief bureau, consulaat, inreis-uitreis, douane, inspectie- en quarantainebureau, ziektepreventie- en controlecentrum, technisch toezichtbureau, productklantenservicecentrum, enz.
1. Controleer vóór installatie of de modulaire contactor voldoet aan het toepassingsgebied en de normale werkomstandigheden.
2. De verbindingsmodus van de BCH8-schakelaar moet correct zijn.
3. BCH8 modulaire contactor moet de verbindingsschroef vastdraaien tijdens de bedrading.
