LR9 Thermisch overbelastingsrelais

Groothandel fabrikant van LR9 thermische overbelastingsrelais, 32A/690V, thermisch instelbereik 6,4-32A, selecteerbare uitschakelklasse 5-10-20-30, voor bescherming van driefasige motoren 3-15KW bij 400V. Differentieelapparaat met fase-uitval en detectie van belastingsonbalans. Het biedt een thermische instelknop, knoppen voor testen, stoppen en resetten, evenals een handmatig-automatische resetschakelaar, dipswitches voor selectie van de uitschakelklasse, een vlagindicator en 2 hulpcontacten 1NO+1NC voor foutsignalering. Met een groot thermisch instelbereik van 6,4-32A, een selecteerbare uitschakelklasse 5-10-20-30 en fase-onbalansdetectie beschermt het motoren van 3 tot 11 kW bij 400V. Aansluiting via schroefklemaansluitingen, rechtstreeks aangesloten op de onderste aansluitingen van de 3-polige contactors LC1D09-D38. Montage op DIN-rail of schroefbevestiging, gescheiden van de contactor, met gebruik van het klemmenblok LAD7B205 (afzonderlijk te bestellen). Multi-standaard gecertificeerd (IEC, UL, CSA, CCC), Green Premium-compatibel (RoHs/Reach).

Stuur onderzoek

Productomschrijving

LR9 thermische overbelastingsrelais zijn bijzonder geschikt voor de bedrijfsomstandigheden van motoren.

Ze bieden bescherming tegen:

thermische overbelasting van driefasige of eenfasige gebalanceerde of ongebalanceerde circuits; fase-uitval en grote fase-onbalans, langdurige starttijden, langdurig vastgelopen rotor.

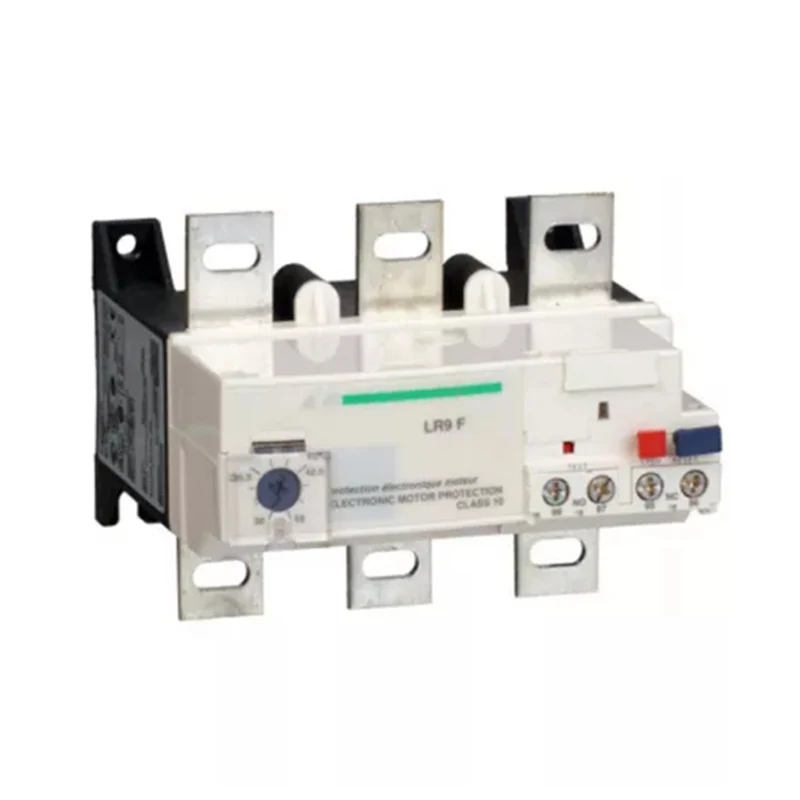

LR9 elektronische beveiligingsrelais worden direct onder de contactor van het type LC1 F gemonteerd. Ze bestrijken een bereik van 30 tot 630 A, in acht vermogens.

De instellingen kunnen worden vergrendeld door de transparante beschermkap af te dichten. De Areset-knop is aan de voorkant van het relais gemonteerd.

Er zijn twee versies beschikbaar:

vereenvoudigde versie: klasse 10: LR9*3**, klasse 20: LR9 *5**,

volledige versie: klasse 10, 10 A of klasse 20, selecteerbaar, conform

EN 60947-4-1: LR9**.

Deze laatste versie beschikt over een alarmfunctie die het mogelijk maakt om uitschakeling door lastafschakeling te voorkomen.

Vereenvoudigde versie: klasse 10 of 20

Geschat of schaal van nominale stroom (A)	ben(A)	gG(A)	Model van contactor	Model
10 klas
30~50	50	80	F115-F185	LR9-5357
48~80	80	125	F115-F185	LR9-5363
60~100	100	200	F115-F185	LR9-5367
90~150	160	250	F115-F185	LR9-5369
132~220	250	315	F185-F400	LR9-5371
200~330	400	500	F225-F505	LR9-7375
300 ~ 500	500	800	F225-F500	LR9-7379
380~630	630	800	F400-F630 F800	LR9-7381
20 klas
30~50	50	80	F115-F185	LR9-5557
48~80	80	125	F115-F185	LR9-5563
60~100	100	200	F115-F185	LR9-5567
90~150	160	250	F115-F185	LR9-5569
132~220	250	315	F185-F400	LR9-5571
200~330	400	500	F225-F500	LR9-7575
300 ~ 500	500	800	F225-F500	LR9-7579
380~630	630	800	F400-F630 F800	LR9-7581
