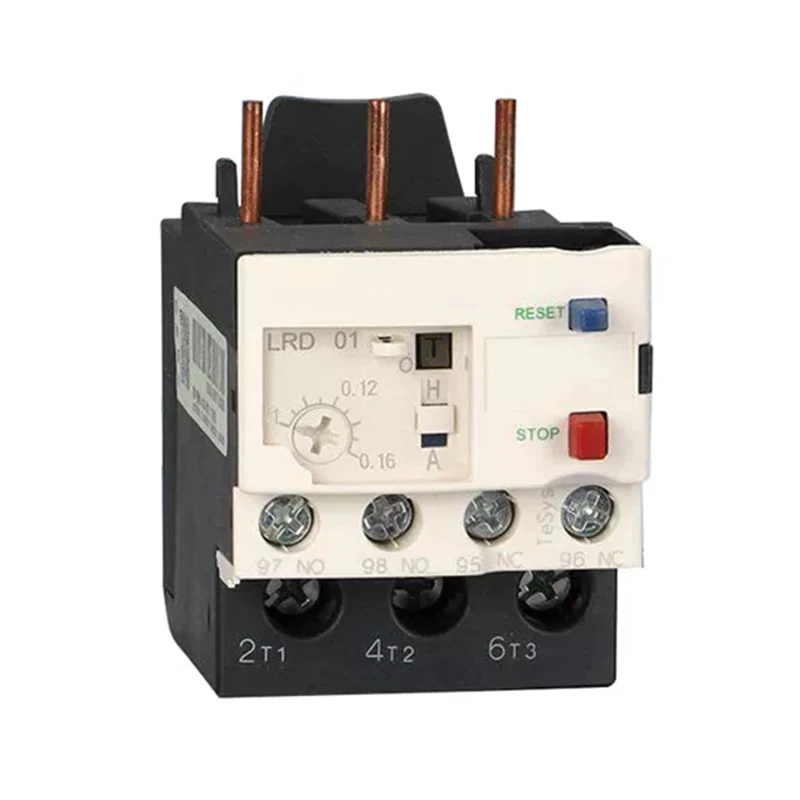

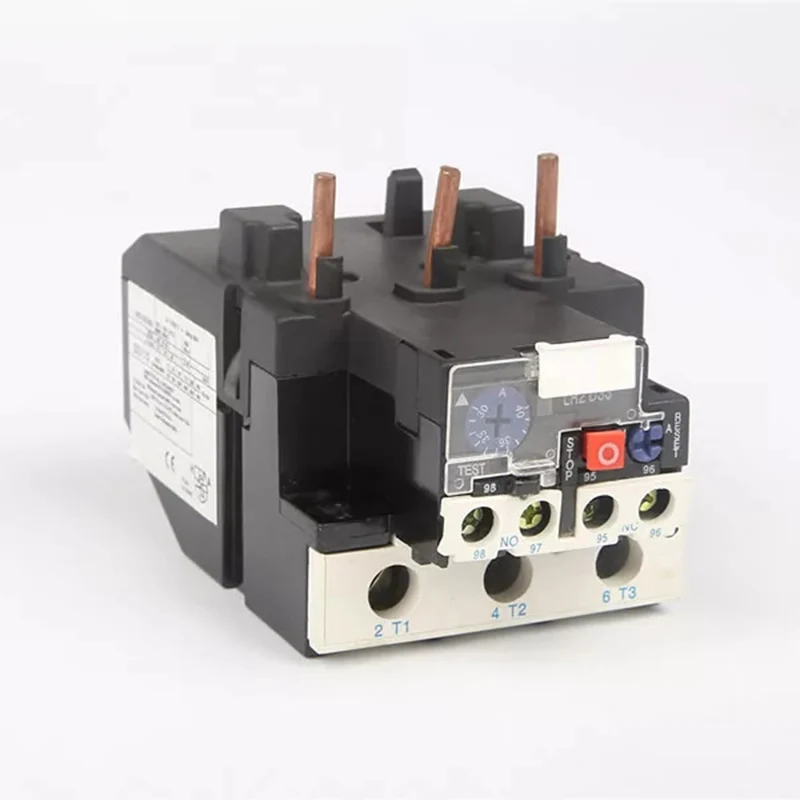

JR20 Thermisch overbelastingsrelais

China XUCKY Electric op maat gemaakte JR20 thermische overbelastingsrelais zijn geschikt voor circuits met AC 50Hz, spanningen tot 660V en stromen tot 630A, om te beschermen tegen overbelasting, fase-uitval en driefasige onbalans van de AC-motor.

Stuur onderzoek

Productomschrijving

JR20 thermische overbelastingsrelais zijn geschikt voor circuits met AC 50Hz, spanningen tot 660V en stromen tot 630A, om te beschermen tegen overbelasting, fase-uitval en driefasige onbalans van de AC-motor. Met fase-uitvalbeveiliging, temperatuurcompensatie, handmatige of automatische reset, controle van flexibiliteit bij actie-uitschakeling, indicatie van actie-uitschakeling, controleknop voor ontkoppeling en andere functies. Producten voldoen aan de GB14048.4.

Model en betekenis

Normale werkomstandigheden en installatieomstandigheden

Omgevingstemperatuur: De gemiddelde waarde overschrijdt niet +35°C in 24 uur.

Hoogte: niet meer dan 2000 meter.

Atmosferische omstandigheden: De relatieve vochtigheid bedraagt niet meer dan 50% bij +40°C, en een hogere relatieve vochtigheid kan toegestaan zijn bij lagere temperaturen. Bij bijvoorbeeld 90% bij 20°C moeten speciale maatregelen worden genomen voor incidentele condensatie als gevolg van temperatuurveranderingen.

Vervuilingsniveau: 3 niveaus.

Installatiecategorie: Klasse III.

Installatievoorwaarden: De helling van het installatievlak en de verticaal bedraagt niet meer dan ±5°.

Naast montageschroeven kan het relais ook standaardrails van 35 mm gebruiken.

Schoktrilling: het relais moet worden geïnstalleerd en gebruikt op plaatsen waar geen noemenswaardige trillingen, schokken en trillingen optreden.

Transport, opslag: Het relais mag tijdens transport niet worden blootgesteld aan zware schokken en trillingen, en mag tijdens transport en opslag niet worden beïnvloed door regen of sneeuw. Relais zijn geschikt voor transport en opslag bij -25°C ~ +55°C, en bij +70°C voor korte perioden (binnen 24 uur).

Structureel kenmerk

Interne structuur: combinatie of onafhankelijke structuur invoegen; driedimensionale structuur, trekveerblad-springactiemechanisme; met fase-uitval en temperatuurcompensatiestructuur.

Installatiebediening: met actie-uitschakelflexibiliteitsinspectie, actie-uitschakelindicatie en ontkoppelingsinspectie en andere functies; optionele handmatige reset en automatische reset; normaal gesloten en normaal open hulpcontacten geïsoleerd en gescheiden

Model	Nominale isolatiespanning Ui (V)	Thermo-element	Nominaal stroombereik (A)	Bijbehorende AC-schakelaar
JR20-10	660	1R	0,1~0,13~0,15	CJ20-10
		2R	0,15~0,19~0,23
		3R	0,23~0,29~0,35
		4R	0,35~0,44~0,53
		5R	0,53~0,67~0,8
		6R	0,8~1~1,2
		7R	1,2~1,5~1,8
		8R	1,8~2,2~2,6
		9R	2,6~3,2~3,8
		10R	3,2~4~4,8
		11R	4~5~6
		12R	5~6~7
		13R	6~7,2~8,4
		14R	7~8,6~10
		15R	8,6~10~11,6
JR20-16		1S	3,6~4,5~5,4	CJ20-16
		2S	5,4~6,7~8
		3S	8~10~12
		4S	10~12~14
		5S	12~14~16
		6S	14~16~18
JR20-25		1T	7,8~9,7~11,6	CJ20-25
		2T	11,6~14,3~17
		3T	17~21~25
		4T	21~25~29
JR20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5U	47~55~62
		6U	55~63~71
JR20-160		1W	33~40~47	CJ20-100 CJ20-160
		2W	47~55~63
		3W	63~74~84
		4W	74~86~98
		5W	85~100~115
		6W	100~115~130
		7W	115~132~150
		8W	130~150~170
		9W	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1J	200~250~300	CJ20-400
JR20-400		2J	267~335~400	CJ20-400
JR20-630		1Z	320~400~480	CJ20-630
JR20-630		2Z	420~525~630	CJ20-630

Opmerking: De 10R en onderstaande specificatie in JR20-10 omvat geen fase-uitvalbeveiligingsapparaat.

Basisparameters van hulpcircuit

Gebruikscategorie	Nominale frequentie	Nominale isolatiespanning (Ui)	Nominale bedrijfsspanning (Ue)	Nominale bedrijfsstroom (Ie)	Conventionele thermische stroom	Hulpcontact
AC-15	50 Hz	380V	127V	2,83A	6A	NC 95-96
			220V	1,64A
			380V	0,95A
			220V	0,82A	6A	GEEN 97-98
			380V	0,47A	6A

Werkingskenmerken

Nee.	Huidige veelvouden instellen		Actie tijd		Begintoestand
Werkingskarakteristieken wanneer negatief, elke fase is gebalanceerd
1	1.05		Geen actie in 2 uur		Koud
2	1.2		Actie in 2 uur		Thermisch (na test nr. 1)
3	1.5		<2min	<4min	Thermisch (na test nr. 1)
4	7.2		2s	4s	Koud
5	1.0		Geen actie in 2 uur		Koud
6	1.2		Actie in 2 uur		Thermisch (na test nr. 5)
7	1.05		Geen actie in 2 uur		Koud
8	1.3		Actie in 2 uur		Thermisch (na test nr. 7)
Werkingskarakteristieken wanneer negatief, elke fase is uit balans
	Elke tweefase		Derde fase
1	1.10	0.9	Geen actie in 2 uur		Koud
2	1.15	0	Actie in 2 uur		Thermisch (na test nr. 1)

Overzicht en installatieafmetingen

1. Overzicht en installatieafmetingen van JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z

2. Overzicht en installatieafmetingen van JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L

3. Overzicht en installatieafmetingen van JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL

Thermisch relais		A	B	C	D	E	F	G	H	K	a	M1	M2	φ
Model	Functie	A	B	C	D	E	F	G	H	K	a	M1	M2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9			M5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9	5.2		M5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	M5
	G	44	70	117	53		14	5.5	8.9	6.5		M5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	M6
	L	65	80	117	62		23				46	M6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	M6	M8	7
	Z	104	100	152	87.5	87.5	45				37	M6	M8
	L
	L
