GW4-11kv buitenscheider

Disconnector (hierna isolatieschakelaar genoemd) is een driefasig AC-hoogspanningsschakelapparaat voor buiten met een nominale frequentie van 50 Hz en een nominale spanning van 110 KV, om hoogspanningscircuits met een nominale spanning van 110 KV te maken en te verbreken bij spanning en onbelast. De isolatieschakelaar voldoet aan de vereisten van GB1985-2004 AC-hoogspanningsisolatieschakelaar en aardingsschakelaar.

Model en betekenis van GW4-11kv buitenscheider

Kenmerkteken: D - aardingsschakelaar, III - aardingsschakelaartype, G - verbeterd product.

Speciaal afgeleid teken: W - Vlekbestendig type, GY - Plateautype, H - Hoog en koud type, TA - Droge hittetype, TH - Vochtige hittetype.

Normale bedrijfsomstandigheden en installatieomstandigheden

1. Hoogte: het algemene type bedraagt ​​niet meer dan 2500 m, het speciale type bedraagt ​​niet meer dan 4700 m.

2. Omgevingstemperatuur: de maximale temperatuur is niet hoger dan +40°C, de minimale temperatuur is niet lager dan -40°C.

3. De maximale windsnelheid is 34 m/s.

4. De aardbevingsintensiteit bedraagt ​​niet meer dan 8 graden.

5. De ijsdikte is niet meer dan 20 mm.

6. Contaminatiebestendige producten zijn geschikt voor gebieden met gemiddelde vervuiling.

7. Geldt niet voor plaatsen met brandbare stoffen, explosiegevaar, chemische corrosie en hevige trillingen.

Technische parameter van GW4-11kv buitenscheider

Belangrijkste specificaties en technische parameters van isolatieschakelaar

Belangrijkste specificaties en technische parameters van het XCJ-I-motoraandrijfmechanisme

Structuur en werkingsprincipe

1. Buitenscheidingsschakelaar | Isolatieschakelaar

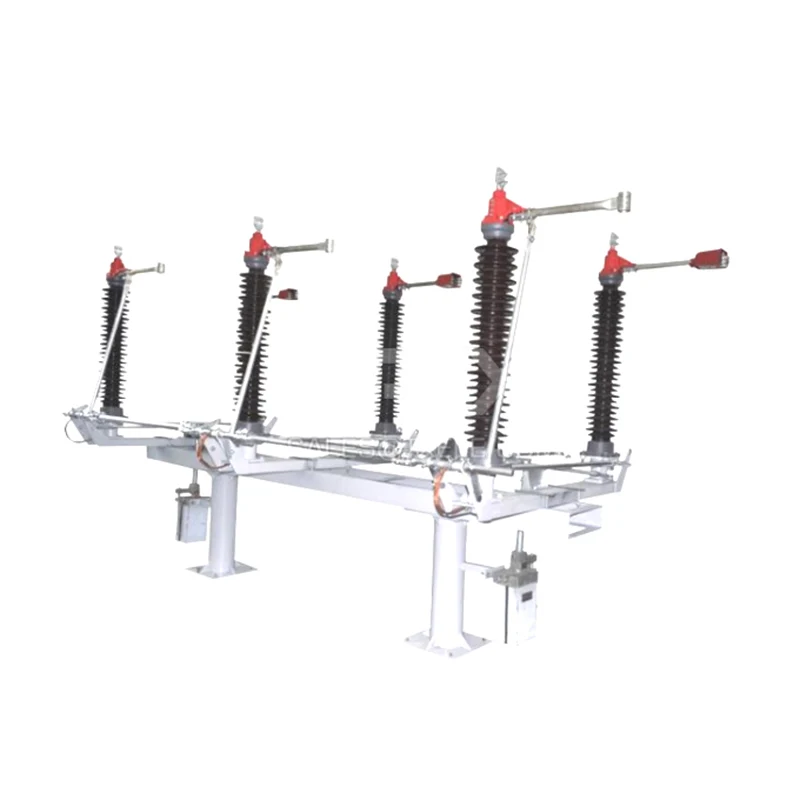

De Outdoor Disconnector is een horizontaal roterend dubbelkolomstype, bestaande uit het onderstel, de paalisolator, het geleidende systeem, de aardingsschakelaar (behalve aarding) en het transmissiesysteem.

2. Onderframe: voor een kanaalstaal is elk uiteinde van het onderframe uitgerust met lagerzittingen en zijn er twee kegellagers in de lagerzitting om de flexibele rotatie van de hendel op de lagerzitting te garanderen. Eén of beide uiteinden van het onderframe zijn gelast met het lager van de aardingsschakelaar en de aardingsschakelaar is geïnstalleerd. De scheidingsschakelaar kent drie vormen: geen aarding, enkele aarding en dubbele aarding.

3. Pijlerisolatoren: elke paal heeft twee kolommen, verdeeld in drie soorten afhankelijk van de gebruiksomstandigheden: algemeen type, anti-vervuilingstype en plateautype. Het onderste uiteinde van de pilaarisolatoren is bevestigd op de roterende plaat van het bovenste uiteinde van de lagerzitting en het bovenste uiteinde van de pilaarisolatoren is verbonden met het leidende elektrische deel. Siliconenrubberisolatoren kunnen ook worden gebruikt als pilaarisolatoren volgens de eisen van de gebruiker.

4. Geleidingssysteem: het geleidende deel is bevestigd aan het bovenste uiteinde van de kolomisolator. Het hoofdmes is in twee helften verdeeld, het contactgedeelte bevindt zich in het midden, de cilindrische contacten zijn bij het sluiten in de twee rij contactvingers ingebed. De structuurtypen van 630A, 1250A en 1600A zijn hetzelfde, er zijn alleen verschillen tussen geleidersectie en oppervlaktebehandeling. De uitlaatstructuur is de rollende contact- of zachte verbindingsstructuur, kies één type volgens de bestelling van de gebruiker.

5. Aardingsschakelaar: de aardingsschakelaar die in de roterende as van de basis is geïnstalleerd. Het statische contact is geïnstalleerd op de geleidende staaf van het leidende elektrische systeem en er is een mechanische vergrendeling geïnstalleerd tussen de aardingsschakelaar en de isolatieschakelaar. Het kan zorgen voor de actievolgorde van hoofdopen grond dicht, grond open hoofd dicht. Aardschakelaars zijn onderverdeeld in enkele aarde en dubbele aarding, kunnen van binnen naar boven of van buiten naar boven worden geaard. Het kan worden aangepast aan de behoeften van gebruikers.

6. Transmissiesysteem: Isolatieschakelaar wordt aangedreven door het bedieningsmechanisme om de roterende as van de middelste basis 180 ° te laten draaien, en 90 ° te draaien door de kolomisolator (geïnstalleerd op de roterende hendel) aan één kant van de horizontale verbinding, en de andere pijlerisolatoren worden 90 ° gedraaid door de kruisverbindingsstang, en de twee messen worden naar één kant geopend of gesloten. Wanneer het bedieningsmechanisme van de grondschakelaar wordt geopend of gesloten, kan de rotatieas van de aardingsschakelaar onder een hoek worden gedraaid om te openen en te sluiten door de transmissieas en de horizontale drijfstang. Omdat de ventilatorplaat op de aardingsschakelaaras is vergrendeld met de boogplaat die op de flens van de porseleinen kolom is bevestigd, kan deze de actievolgorde van hoofdopen-grond dicht, grond open-hoofd dicht garanderen.

De werkschakelaar is 1-polig uitgevoerd en de driepolige verbinding wordt gevormd door de fase-naar-fase-verbinding (zie figuur 1, figuur 2) en kan ook als 1-polig worden gebruikt.

7. Bedieningsmechanisme

De isolatieschakelaar is over het algemeen uitgerust met een handmatig CS14G-mechanisme en kan ook worden uitgerust met een elektrisch mechanisme van het XCJ-I-type.

Details van het elektrische aandrijfmechanisme van de XCJ-I worden weergegeven in de installatie-instructies voor elektrische machines van het type XCJ-I.

De aardingsschakelaar is uitgerust met een CS14G handmatig mechanisme en accessoires, enkele aarding voor één set, dubbele aarding voor twee sets.

Het handmatige mechanisme van het CS14G-type bestaat hoofdzakelijk uit een basis, een handgreep en een hulpschakelaar. De hulpschakelaar heeft 8 paar normaal open en 8 paar normaal gesloten contacten voor vergrendeling en signaalweergave.

Installatie en foutopsporing

Raadpleeg de volgende stappen voor installatie

1. De basis van de 1P-isolatieschakelaar is horizontaal bevestigd en de roterende as van de driefasige aardingsschakelaar is aangepast aan dezelfde horizontale as.

2. Controleer de staat van het contact in het midden van de werkschakelaar. Aan één fase moet worden voldaan:

A. Wanneer het middelste contact gesloten is, moeten het cilindrische contact en de twee rijen contactvingers tegelijkertijd contact maken. Pas indien nodig de kruisschroef aan (linker- en rechterbouten) om dit te bereiken;

B. Het contact van het middelste contact is symmetrisch en het verschil tussen op en neer is niet groter dan 5 mm, sluitend tot het einde, de tussenruimte aangepast tot 7 ~ 12 mm, indien nodig, in de ondersteuning van de wortel met toenemende of afnemende vulplaten te bereiken, maar de dikte van elke pad mag niet groter zijn dan 5 mm;

C. Het hoofdmes draait 90° om de sluiteindpositie te openen, de opening tussen de stelschroef en het keerschot moet worden aangepast op 1 ~ 3 mm.

3. Installeer de verbindingsstang in de driefasige verbindingsstang van het hoofdmes volgens figuur 1, en pas de lengte van de drijfstang aan zodat de driefasige sluitsynchronisatie niet groter is dan 10 mm, en de twee zijden van de driefasige verbindingsstang en het kruis De drijfstang tussen de pilaren heeft respectievelijk de linker- en rechterschroeven, die direct naar behoefte kunnen worden aangepast.

4. Installeer de drijfstang tussen drie fasen van de grondschakelaar volgens figuur 1, draai de schroeven vast en stel de bedieningshendel, de mechanische vergrendelingshendel, de torsieveer en de bevestigingsring af. Draai de bouten vast nadat de torsieveer zich heeft aangepast zodat de aardingsschakelaar bij het openen in de horizontale positie staat.

5. Installeer het CS14G- of XCJ-I-motoraandrijfmechanisme op de beugel, handig voor handmatige bediening, waarbij u de aandrijfas op het chassis van de isolatieschakelaar als middelpunt neemt. De verticale-asmethode wordt gebruikt om ervoor te zorgen dat de spil van het mechanisme samenvalt met de rotatie-as en om de bevestigingsbouten op het mechanisme vast te zetten.

6. Het mechanisme en de werkschakelaar bevinden zich tegelijkertijd in de staat van openen of sluiten. De verbindingskop en verbindingsstang worden gebruikt om de isolatieschakelaaras en de mechanismespindel aan te sluiten, en er wordt aan de volgende vereisten voldaan.

A. Bedien 3 ~ 5 keer en controleer of de isolatieschakelaar aan de vereisten voldoet. De openingshoek van de isolatieschakelaar is 90 ° en er moet een opening van 1 tot 3 mm zijn tussen de positioneringsschroef en het schot;

B. Stel het statisch contact van de aardingsschakelaar af en draai de bout vast, zodat het aardingscontact correct kan worden geplaatst wanneer de aardingsschakelaar gesloten is.

C. Pas bij het openen de balansveer op de roterende as aan, zodat de grondschakelaar horizontaal blijft.

D. Controleer de mechanische vergrendeling tussen de werkschakelaar en de aardingsschakelaar om er zeker van te zijn dat de aardingsschakelaar niet kan worden gesloten wanneer de werkschakelaar gesloten is. De werkschakelaar kan niet worden gesloten als de aardingsschakelaar gesloten is. Wanneer alle handelingen correct zijn, moeten we φ8 gaten en een elastische cilindrische pen van 8 x 60 boren op de verbindingsplaats van de driefasige aardingsschakelaaras, en φ12 gaten boren met een diepte ≥5 mm op de locatiestang, aandrijfhendel, koppelingshendel en roterende as, draai de bouten op elke plaats vast en maak de zachte grondverbinding schoon om contact te houden met het glanzende metaaloppervlak.

7. De installatieaanpassing mag alleen handmatige bediening gebruiken. Nadat de aanpassing is voltooid en de handmatige bediening wordt gebruikt om de juistheid te bevestigen, kan de elektrische bediening (indien uitgerust met het elektrische mechanisme) worden gebruikt.

8. Controle na installatie en inbedrijfstelling

9. De isolatieschakelaar en de aardingsschakelaar worden respectievelijk 3 tot 5 keer handmatig bediend en de werking is stabiel, het contact is goed en de positie van sluiten en sluiten is correct.

10. Het stroomverdelingsmechanisme wordt 5 keer onder de nominale bedrijfsspanning van de motor bediend en werkt respectievelijk 3 ~ 5 keer bij een motor van 85% en een nominale bedrijfsspanning van 110%. De opening-sluiting moet correct zijn en de opening-sluitingstijd bedraagt ​​niet meer dan 4s.

11. De contacten staan ​​goed in contact met de contacten nadat de werkschakelaar is gesloten. De gemeten gegevens van de hoofdlusweerstand (aan beide zijden van het uitgaande uiteinde) overschrijden niet die weergegeven in Tabel 4.

12. Het synchronisme van de driefasige sluiting bedraagt ​​niet meer dan 10 mm.

13. Controleer of alle transmissie- en rotatiedelen gesmeerd moeten zijn, of alle aspenbouten vastzitten en betrouwbaar zijn.

14. Controleer of de werkschakelaar en de aardingsschakelaar betrouwbaar met elkaar zijn vergrendeld.

Gebruik en onderhoud

Deze schakelaar moet worden bediend nadat de lijnbelasting is uitgeschakeld.

De schakelaar moet regelmatig worden gereviseerd (ongeveer 1-2 jaar). Als er sprake is van een ernstige kortsluitingsfout, moet deze onmiddellijk na de storing worden gerepareerd.

Verwijder het vuil van het oppervlak van geleidende onderdelen en kolomisolatoren, het aansluitvlak en het middencontact tussen aansluitklem en stroomrail, knopcontactoppervlak, en breng vervolgens de industriële vaseline-olie aan.

De postisolatoren moeten zorgvuldig worden geïnspecteerd zonder kneuzingen en scheuren, en moeten worden vervangen als ze worden aangetroffen.

De transmissie- en rotatiedelen moeten worden gesmeerd.

Controleer alle bevestigingsmiddelen, bijvoorbeeld of de conische pinnen en bouten los zitten.

Controleer het handmatige mechanisme, of de hulpschakelaar normaal kan schakelen als de hendel 180° wordt gedraaid.

Verpakking, transport en opslag

De isolatieschakelaar en de aardingsschakelaar worden doorgaans verpakt in een driepolige gemeenschappelijke doos en kunnen ook in bulk worden verpakt. Bij bulkverpakking is het verdeeld in een basisdoos, een pilaarisolatiedoos en een geleidende systeemdoos (inclusief accessoires), en één doos per groep bij bestelling met één pool.

Het omgekeerde teken mag niet buiten de verpakking worden geplaatst wanneer het product wordt vervoerd.

Controleer het product na ontvangst op tijd. Als er problemen optreden, dient u contact op te nemen met de fabrikant
