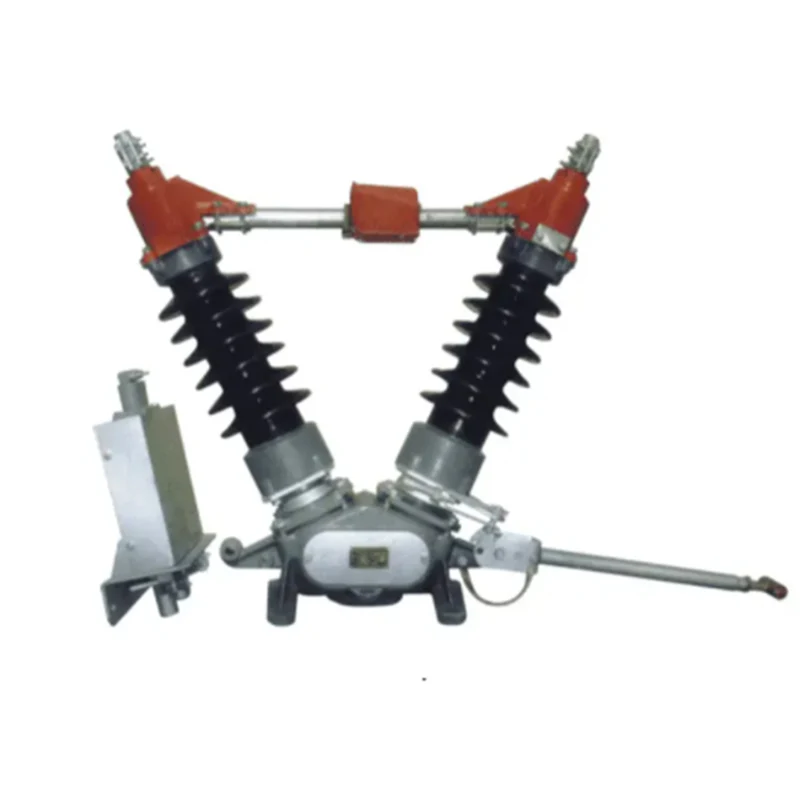

GW5-40.5 Hoofdschakelaar

Op maat gemaakte producten van hoge kwaliteit GW5-40.5 Disconnect Switch wordt gebruikt om hoogspanningscircuits te maken of te verbreken in een nominale spanning van 40,5 kV, 72,5 kV, 126 / 145KV, AC50160Hz-systeem. Het is in staat kleine capaciteiten en inductieve stroom te openen en te sluiten. Deze scheidingsschakelaar voldoet aan de normen: lEC62271.103Hoogspanningsschakelaars. GB1985: AC-hoogspanningsschakelaar en oorschakelaar en lE060694 en GB/T11022: Algemene technische vereisten voor HV-schakelapparatuur en besturingsapparatuur.

Stuur onderzoek

Productomschrijving

GW5-40.5-scheidingsschakelaar wordt gebruikt om hoogspanningscircuits in een nominaal spanningsbereik van 40,5 kV, AC 50/60 Hz-systeem te maken of te verbreken. Het is in staat om kleine capaciteit en inductieve stroom te openen en te sluiten.

Item		Eenheid	Gegevens
Nominale spanning		kV	40.5
Nominaal isolatieniveau	1min stroomfrequentie bestand tegen spanning (naar aarde/breuk)	kV	95/115
	Nominale bliksemstoothoudspanning (piek) (naar aarde/breuk)	kV	185/215
Nominale frequentie		Hz	50
Nominale stroom		A	630, 1250, 1600, 2000
Geschatte korte tijd is bestand tegen stroom		kA	20, 31,5, 40
Nominale piekstroom		kA	50, 80, 100
Nominale kortsluitduur (hoofdschakelaar/aardschakelaar)		S	4/2
Nominale mechanische eindbelasting	Horizontale longitudinale belasting	N	750
	Horizontale zijdelingse belasting	N	500
	Verticale kracht	N	750
Kruipafstand		mm	1013-1256
mechanische levensduur		keer	2000
Handmatig bedieningsmechanisme	Zonder aarding		CS17, CS17G
	Spanning stuurcircuit	V	AC220, DC110, DC220
Gemotoriseerd bedieningsmechanisme	Model		CJ6
	Motorspanning	V	AC380
	Spanning stuurcircuit	V	AC220, AC380, DC220
	Sluitings-/openingstijd	S	6±1
