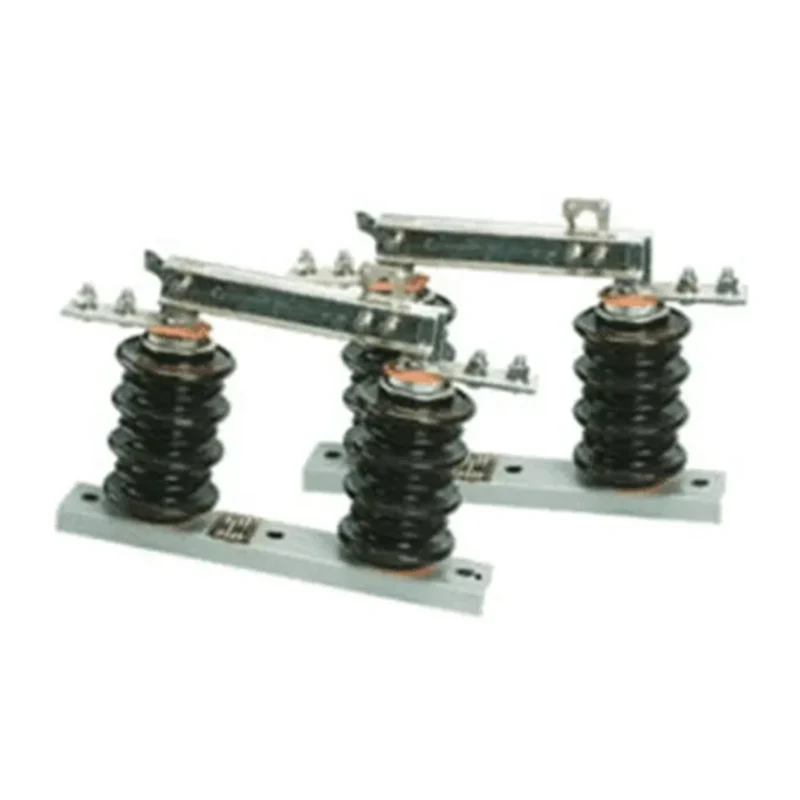

GW9-24 AC HV-scheidingsschakelaar voor buiten

SOLLICITATIE

GW9-24 AC HV-scheidingsschakelaar voor buiten heeft een enkelpolige structuur, die wordt gebruikt voor het openen of sluiten van circuits onder spanning maar onbelast in een 24 kV elektrisch buitensysteem. Het heeft een vaste trekhaak en een zelfremmend apparaat, en zorgt voor een werking met een isolerende haakstok. Bovendien kan de schakelaar van het anti-vervuilingstype effectief flitsen oplossen als gevolg van vervuiling tijdens de werking van de ontkoppelingsschakelaar, om te voldoen aan de eisen van gebruikers in zwaar vervuilde gebieden.

NORMALE BEDRIJFSTOESTAND van GW9-24 BUITEN AC HV DISCONNECT-SCHAKELAAR

1. Hoogte boven zeeniveau: 1000 ~ 3000m;

2. Omgevingstemperatuur: -25 ~+40℃;

3. Aardbevingsintensiteit: ≤8 graden;

4. Gelegenheden zonder frequente en ernstige trillingen, zonder zaken die de isolatie en geleidbaarheid van de ontkoppelingsschakelaar ernstig zullen beïnvloeden, zoals gas, stoom, chemisch sediment, zoute mist, stof en andere explosieve en corrosieve zaken; 5. De schakelaar van het anti-vervuilingstype is geschikt voor zwaar vervuilde gebieden, maar zonder zaken die tot brand en explosies kunnen leiden.

TYPESPECIFICATIE

TECHNISCHE PARAMETERS van GW9-24 BUITEN AC HV DISCONNECT-SCHAKELAAR

AFMETINGEN EN TEKENING

1. Arm 2. Hoekstaal 3. Zeskantbout 4. Hoofdgedeelte van de schakelaar Afb. 3 GW4-24 installatietekening voor buiten
