GW4-27.5kv buitenscheider

GW4-27.5kv Outdoor Disconnector is elektrische hoogspanningsapparatuur voor buitenshuis met een frequentie van 50 Hz, om het hoogspanningscircuit van het AC 27,5KV-contactnetwerk te wijzigen onder onbelaste toestand, en voor elektrische isolatie van de hoogspanningsbus, stroomonderbreker en andere elektrische apparatuur die gereviseerd is en hoogspanningslijn. Het kan ook worden gebruikt voor het openen en sluiten van stroom met lage capaciteit en inductiestroom.

Model en betekenis van GW4-27.5kv buitenscheider

Normale bedrijfsomstandigheden en installatieomstandigheden

De hoogte is niet meer dan 4700 meter.

Omgevingstemperatuur: bovengrens +40℃, ondergrens -40℃.

De windsnelheid bedraagt ​​niet meer dan 35 m/s.

Geldt niet voor plaatsen met brandbare stoffen, explosiegevaar, chemische corrosie en krachtige sporten.

Isolatorverontreinigingsgraad: Anti-vervuilingstype is klasse III zwaar vuil (zoutdichtheid 0,3 mg/cm²).

Installatieplaats: betonnen monopoolpaal voor buiten.

Classificatie en technische parameters

1. Classificatie van isolatieschakelaars

2. De belangrijkste technische parameters van de isolatieschakelaar

Structuur van GW4-27.5kv buitenscheider

GW4-27.5T(D)(W) Outdoor Disconnector heeft de voordelen van betrouwbare prestaties, eenvoudige structuur, flexibele installatiemethode, eenvoudig onderhoud, breed toepassingsbereik en sterke veelzijdigheid.

GW4-27.5T Outdoor Disconnector is een elektrisch hoogspanningsapparaat dat bestaat uit een unipolaire isolatieschakelaar en het is een basiseenheid die is afgeleid van andere structuren. Hierna wordt dit de gewone isolatieschakelaar genoemd.

De GW4-27.5T (D) buitenscheider wordt gemaakt door het aardingsmes op de gemeenschappelijke isolatieschakelaar te installeren, die bestaat uit een eenmalig bedieningstype en een secundair bedieningstype, hierna de isolatieschakelaar van het aardingstype genoemd.

GW4-27.5T(D)W buitenscheidingsschakelaar is gebaseerd op een gewone isolatieschakelaar (geaard type) en is gewijzigd van een gewone isolator van de isolatieschakelaar van het staaftype naar een postisolator van het anti-vervuilingsstaaftype, geschikt voor zware vervuiling of gebieden op grote hoogte .

Isolatieschakelaarstructuur

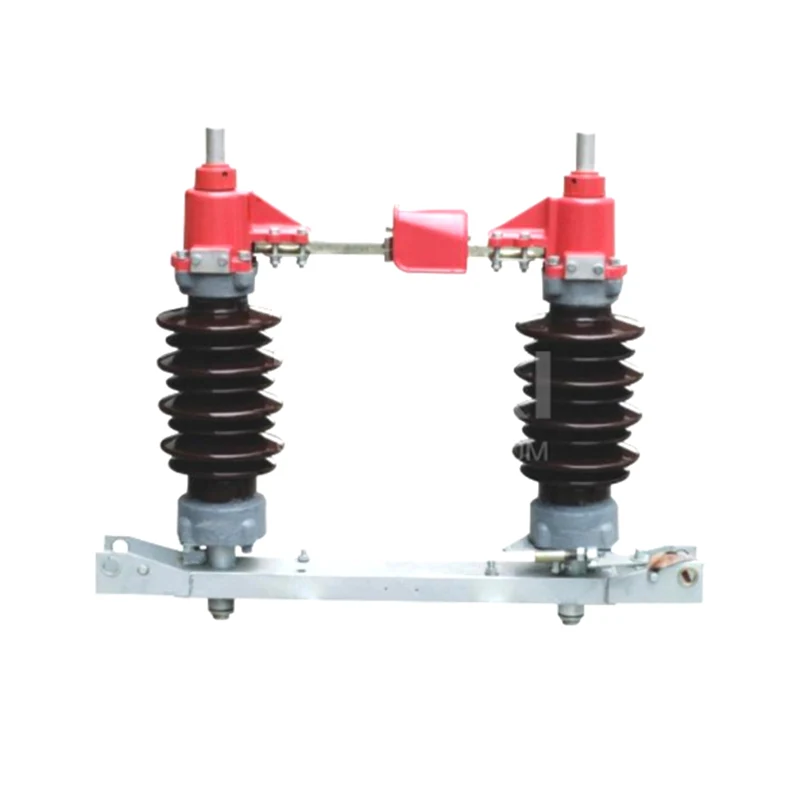

De unipolaire isolatieschakelaar is respectievelijk op hetzelfde onderframe bevestigd door twee staafvormige isolatoren en heeft een horizontale roterende structuur met dubbele kolommen. De overzichtsstructuur wordt weergegeven in de figuur.

Elke poolisolatieschakelaar bestaat uit een basis, een isolatorsteun en geleidende delen.

Elke poolisolatieschakelaar heeft twee isolatorsteunen die met drijfstangen op de lagers aan beide uiteinden van de basis zijn bevestigd (Figuur 2). Elke isolatiezuil is horizontaal draaibaar met een draaihoek van 90°. De isolatiezuilen zijn voorzien van geleidende stopcontacten, linker- en rechtercontacten. De linker- en rechtercontacten worden met elkaar in contact gebracht via de geleidende buis tussen de twee isolerende pijlers.

Geleidende klemmenblokken zijn verdeeld in twee typen, afhankelijk van de structuur: hard-connected (Fig. 3a) en verbindingstype (Fig. 3b). Ze worden bepaald op basis van de bestelvereisten van de gebruiker.

Het materiaal van het hoofdcircuit is koper. Wanneer de nominale stroom 630A bedraagt, is het oppervlak van het geleidende deel vertind. Wanneer de nominale stroom meer dan 1600A bedraagt, is het oppervlak van het geleidende deel verzilverd.

Het middelste contact is een "handdruk" -structuur. De structuur wordt ingedrukt door de aanraakvingerring van de patenttechnologie. Het is hoge druk, zelfreiniging, contactdruk van de aanraakvinger blijft lange tijd onveranderd. De aanraakvingerveer heeft geen stroom en is veilig en betrouwbaar voor een lange tijd.

Producten met verschillende huidige specificaties hebben hetzelfde structurele type, basis- en pilaarisolatoren, maar de belangrijkste geleidende circuits zijn enigszins verschillend.

Het mechanische vergrendelingsgedeelte van de aardingsschakelaar voor secundaire bediening en het aardingsblad wordt gerealiseerd door de vergrendelingsschijf op het handmatige mechanisme van het CS8-6D-type.

3. De structuur van het handmatige mechanisme

Deze serie isolatieschakelaars is uitgerust met CS11 (ongeaarde en enkelgeaarde transmissietype met één bediening) en CS8-6D (transmissietype met enkele aarding en secundaire werking).

4. CS11 (zie afbeelding) en CS8-6D-type handmatig mechanisme (zie afbeelding), de bedieningshendel is horizontaal roterend, de rotatiehoek is 90 °.

Actieprincipe

De openings- en sluitacties van deze serie isolatieschakelaars zijn in principe hetzelfde.

1. Werkingsprincipe van isolatieschakelaar

(1) Zonder aardmestype

Het bedieningsmechanisme van de werkschakelaar is via de verbindingsleiding verbonden met de actieve fase van de werkschakelaar. De hoofdas van het mechanisme wordt 90° gedraaid, waardoor de isolerende pijler van de actieve trap 90° draait. Tegelijkertijd roteert de andere kant van de isolatiekolom door de verbindingsstang in de tegenovergestelde richting om het openen en sluiten te realiseren. om de unipolaire schakelaars te combineren tot tweepolige of driepolige vergrendelingsschakelaars door de drijfstangen, meestal unipolair.

(2) Eén bedieningstype met aardmes

Met de aarding van de messchakelaarstructuur is deze gebaseerd op de bovengenoemde schakelstructuur, waardoor de werking van het grondaandrijfmechanisme wordt vergroot. Het zorgt ervoor dat het aardmes gaat draaien als het hoofdmes opengaat; wanneer het hoofdmes naar de openingspositie draait, komt het geslepen mes ook in de grondpositie. Dat wil zeggen dat het hoofdmes en het grondmes hun respectievelijke openings- en sluitingsacties afzonderlijk voltooien.

(3) Secundair bedieningstype met aardmes

Deze structuur gebruikt de twee handgrepen om respectievelijk het hoofdmes en het aardmes te bedienen. Het vergrendelingsapparaat is tussen de twee bedieningshendels aangebracht om verkeerde bediening te voorkomen en om ervoor te zorgen dat het programma wordt uitgevoerd volgens de gespecificeerde procedure (hoofd open-grond dicht-grond open-hoofd dicht).

2. Werkingsprincipe van de aardingsschakelaar

De hendel van het bedieningsmechanisme wordt horizontaal 90 ° gedraaid en het aardmes wordt door de drijfstang aangedreven om te roteren om de werking van het openen en sluiten van de aardingsschakelaar te realiseren.

3. De hulpschakelaar in het bedieningsmechanisme is verbonden met de hoofdas van het mechanisme en het bijbehorende contact is aan of uit tijdens het openen en sluiten, en het bijbehorende openings- en sluitsignaal wordt afgegeven.

Installatie en afstelling

1. Installatie en afstelling van de scheider moeten aan de volgende vereisten voldoen

Bij gebruik van een handmatig mechanisme moet de algemene operator de openings- en sluitingshandelingen zelfstandig kunnen uitvoeren en is de actie flexibel.

De sluitende synchrone waarde van de bipolaire of tripolaire koppeling van de scheider is: niet meer dan 6 mm.

De circuitweerstand van de isolatieschakelaar moet aan de volgende tabel voldoen

Nominale spanning Max. lusweerstand per fase van de scheider (μΩ) Opmerking

630A 1250A 1600-2000A

27,5 kV 200 125 75 Exclusief draadklemmen

2. Installatie en afstelling van de werkschakelaar

De elke-polige isolatieschakelaar is bevestigd op de horizontale basis.

Het bedieningsmechanisme wordt onder de roterende spindel van de actieve zijde van de isolatieschakelaar geplaatst. Wanneer de hoofdas die wordt bediend door de isolatieschakelaar en het mechanisme zich in de sluitpositie bevinden, sluit u de watergasleiding aan en bevestigt u deze met de tandvormige hoepel. Wanneer de hoofd- en aangedreven isolatiesteun niet gesynchroniseerd zijn, kunnen de positieve en negatieve tandschroef worden aangepast om het openen en sluiten te bereiken.

De installatie en aanpassing van het sluitsynchronisme van de dubbelpolige of koppeling van de isolatieschakelaar, wanneer de twee klemmen de normale railspanning dragen, past de lengte van de positieve en negatieve drijfstang aan om aan de bovenstaande vereisten te voldoen.

Wanneer de werkschakelaar in de sluitpositie staat, moeten de contactpunten op het contact allemaal contact maken. De beste toestand voor de bevestigingsgraad van de M8-schroef is dat de veerring net is afgeplat en de vinger kan zwaaien.

3. Installatie en afstelling van het aardmes van het secundaire werkingstype

Wanneer het grondschakelmes en de hoofdas van het mechanisme zich in de sluitpositie bevinden, wordt de watergasleiding aangesloten en vastgezet door een tandwielring. Wanneer de aardingsschakelaar in de sluitpositie staat, kan de contactpositie van het contact worden aangepast door de positie van het aardcontact op de geleidende buis. Wanneer de sluitpositie correct is, draait u de bevestigingsmoer weer vast.

Acceptatie en opslag

1. Nadat het product op de bestemming is aangekomen, plaatst de gebruiker het op een droge en geventileerde plaats. Het mag niet worden teruggedraaid en het moet zo snel mogelijk worden gecontroleerd en geaccepteerd op basis van de volgende punten:

Controleer eerst of er schade of afwijkingen zijn aan de buitenkant van de verpakkingsdoos. Nadat de uiterlijkcontrole is voltooid, opent u de verpakking en haalt u het bijgevoegde bestand eruit.

Controleer of de bij het product gevoegde documenten compleet zijn (o.a. paklijst, productcertificering, installatie-instructies etc.).

Verwijder het product en de accessoires (pas op dat u de keramische fles met isolerende pilaar niet beschadigt) en controleer het.

Controleer of het uiterlijk van het product beschadigd en abnormaal is.

2. Na acceptatie van het product, al dan niet direct geïnstalleerd en gebruikt, wordt het onder de volgende omstandigheden opgeslagen:

De wrijvingsdelen van de werkschakelaar moeten worden afgeveegd en bedekt met zuurvrije vaseline.

Wanneer het product lange tijd in het magazijn wordt opgeslagen, moet het regelmatig worden gecontroleerd (niet langer dan zes maanden). Als er roest wordt aangetroffen, moet de roestlaag worden verwijderd en worden ingesmeerd met een roestremmer.

Instructions

1. Voordat het in gebruik wordt genomen, moet een volledige inspectie worden uitgevoerd en mogen er geen fouten worden gemaakt voordat het in gebruik kan worden genomen.

Of de grootte van de werkschakelaar aan de eisen voldoet.

De bouten van elk verbindingsdeel moeten stevig worden vastgezet, vooral bij de rails.

Alle contactpunten van het contact moeten contact hebben.

2. Let na inbedrijfstelling op de volgende punten:

Over het algemeen moet de scheider worden geopend of gesloten nadat de circuitbelasting is uitgeschakeld.

De scheider met aardingsblad van het secundaire werkingstype, de aardingsschakelaar moet worden gesloten nadat de isolatieschakelaar volledig is geopend; anders kan de sluithandeling van de werkschakelaar worden uitgevoerd nadat de aardingsschakelaar volledig is geopend.

3. De buitenscheider moet regelmatig worden onderhouden en gereviseerd. Tijdens het onderhoud moeten de volgende punten in acht worden genomen:

Of de porseleinen vaas van de isolatieschakelaar beschadigd is, of de lijm los zit.

Wanneer de scheider zich in de sluitpositie bevindt, of de contactpunten op het contact goed contact maken; of de veer op het contact vervormd is, of de spanning is veranderd en de circuitweerstand is gemeten.

Of de hulpschakelaar en andere componenten in het mechanisme goed geïsoleerd zijn.

Of de aardingsomstandigheden goed zijn.

Of de rotatiedelen flexibel zijn en vastzitten of niet.

Informeer de fabrikant over problemen die tijdens bediening of onderhoud zijn aangetroffen.a
