GW4-40.5kv buitenscheider

GW4-40.5kv buitenscheider (hoogspanningsisolatieschakelaar) is een driefasige AC 50HZ hoogspanningsschakelaar voor buiten, voor open of gesloten circuit wanneer hoge spanning spanning heeft en geen belasting, geschikt voor onderstation-uitgangslijnisolatieschakelaar.

De volgende technische normen voor dit type product:

GB1985 - 89 "AC-hoogspanningsisolatieschakelaar en aardingsschakelaar"

GB/T11022 - 1999 algemene technische vereisten voor normen voor hoogspanningsschakelapparatuur en besturingsapparatuur

IEC129 (1984) "AC buitenscheidingsschakelaar en aardingsschakelaar"

Model en betekenis van GW4-40.5kv buitenscheider

Kenmerktekens: D-aardingsschakelaar, I II-aardingsschakelaartype, G-verbeterd product

Speciale afleidingsaanduidingen: W – Vlekbestendig, GY – Plateautype, H – Hoog-koud type, TA – Droge hitte-type, TH – Vochtige hitte-type

Normale bedrijfsomstandigheden en installatieomstandigheden

A. Hoogte: normaal type ≤1000m, plateautype ≤4000m.

B. Afdekkende waterdikte <10mm

C. Winddruk ≤ 700pa.

D. De seismische intensiteit is minder dan 8 graden.

e. Omgevingsluchttemperatuur: bovengrens +40°C, ondergrens -30°C.

G. Er is geen ontvlambaar materiaal, explosiegevaar, chemische corrosie en hevige trillingen op de installatieplaats.

Technische parameter van GW4-40.5kv buitenscheider

Hoofdstructuur

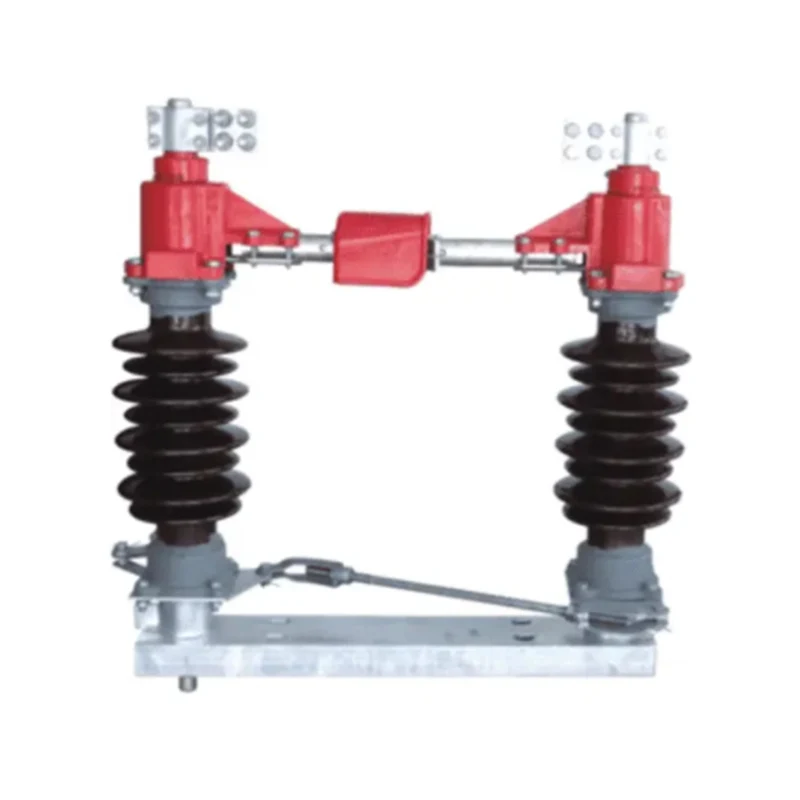

De Outdoor Disconnector is een enkelpolige horizontale roterende structuur met dubbele kolom. De drie palen kunnen in groepen worden gebruikt, of de enkele paal voor gebruik. De isolatieschakelaar bestaat uit een chassis, een lagerzitting, een postisolator, een geleidend hoofdcircuit en een mechanische drijfstang. Het driepolige gewricht, de trekstang van de koppeling, de pijpverbinding, de aspen, de stalen buis (door de gebruiker zelf) en het handmatige bedieningsmechanisme (hierna het bedieningsmechanisme genoemd) zijn in groepen verbonden.

De aardingsschakelaar kan aan één uiteinde of aan twee uiteinden van de isolator worden geïnstalleerd. De aardingsschakelaar aan beide uiteinden van de isolatieschakelaar wordt bestuurd door de vergrendeling van het handbedieningsmechanisme, zodat de isolatieschakelaar en de aardingsschakelaar worden bediend in de volgorde van de hoofdschakelaar - aarde - naar - aarde - in de hoofdschakelaar.

1. Het onderstel bestaat uit GB9787-88 warmgewalst hoekstaal. De lagerzitting is aan beide uiteinden van het chassis geïnstalleerd en er zijn twee kegellagers geïnstalleerd om ervoor te zorgen dat de asconstructie flexibel is.

2. Pijlerisolatoren: er zijn drie soorten gewone typen, anti-vervuilingstype en plateautype. Hun prestaties voldoen aan de GB8287.1 "technische staat van de hogedrukpijlerporseleinisolator", GB8287.2 - 87 "grootte en karakteristiek van de hogedrukpijlerflesisolator". Het anti-fouling-type voldoet ook aan de GB127744 - 91 "vlekbestendige post-isolator van het staaftype voor buiten". Elke poolisolatieschakelaar is uitgerust met twee postisolatoren, de postisolator wordt op de asconstructie geplaatst en het bovenste uiteinde is bevestigd met een geleidend hoofdcircuit.

3. Het hoofdcircuit van de geleiding bestaat uit het aansluitblok en de montage van de linker- en rechtercontacten. De structuur van 630A en 3150A is in principe hetzelfde, alleen het aantal geleidende buisdoorsneden, de oppervlaktecoating, het aantal contactvingers en het verschil tussen de zachte geleiders. Het bedradingsblok is voorzien van een geleidestang en een flexibele geleider. Het heeft minder weerstand en een betere elektrische geleiding dan de traditionele rolcontactmethode, zoals weergegeven in figuur 3. De constructie van het rechter en linker contactsamenstel en de contactstatus na het sluiten worden weergegeven in figuur 4.

4. Aardingsschakelaar: de aardingsschakelaar is geïnstalleerd aan het uiteinde van het onderframe van de isolator en het statische contact van de aardingsschakelaar is geïnstalleerd op de geleidende buis van het hoofdgeleidingscircuit.

5. Mechanische drijfstang: de scheidingsschakelaar wordt bediend door het bedieningsmechanisme door het bedieningsmechanisme dat in het midden van het onderframe is geïnstalleerd, en via de spilstang om de isolator aan de linkerkant aan te drijven om 90 graden te draaien. De trekstang van de koppeling drijft de driepolige ontkoppelingsschakelaar aan en uit. De grondschakelaar wordt aangedreven door de aandrijfas om het grondmes aan te drijven, en het grondmes wordt over een bepaalde hoek naar boven (naar beneden) gedraaid om het sluiten (sluis) te voltooien. De pool van elke pool van de driepolige aardingsschakelaar is verbonden door een 32 * 3 stalen buis om een ​​driepolige koppeling te bereiken. De driepolige scheider is verbonden met de 25 * 2,5 stalen buisaansluiting om een ​​driepolige koppeling te realiseren. De driepolige scheidingsschakelaar is verbonden met een stalen buis van 25 * 2,5 om een ​​driepolige koppeling te realiseren. De scheidingsschakelaar is verbonden met het bedieningsmechanisme met een diameter van 42 * 3 stalen buizen, en de gebruiker van stalen buizen wordt door hemzelf verzorgd.

6. Bedieningsmechanisme: de scheidingsschakelaar is bij het verlaten van de fabriek uitgerust met een CS17 handmatig bedieningsmechanisme. Het mechanisme bestaat uit een basis, een in elkaar grijpende plaat, een handgreep en een hulpschakelaar. De hulpschakelaar heeft 4 polen en 8 polen twee specificaties, respectievelijk 2 paar en 4 paar normaal open normaal gesloten contacten. Het gebruik van in elkaar grijpende en verzendende signalen. Nadat de elektromagnetische actuator is geïnstalleerd met het handmatige bedieningsmechanisme, kan de scheidingsschakelaar de elektrische vergrendelingsfunctie vergroten. Het elektromagnetische slot en de bijbehorende installatieaccessoires worden afzonderlijk geprijsd en geleverd en door de gebruikers zelf geïnstalleerd.

Installatie en foutopsporing

1. Controle vóór installatie

A. Controleer of het aantal werkschakelaars, onderdelen en accessoires overeenkomt met de paklijst.

B. De gegevens op het typeplaatje van het product komen overeen met de bestelling.

C. Of het product beschadigd is en of de pilaarisolator scheuren vertoont.

D. Of de rotatie van elk roterend onderdeel flexibel is of niet.

e. Of het bedieningsmechanisme flexibel is, of de positie van sluiten en openen correct is en of de hulpschakelaar normaal is.

2. Buitenscheidingsschakelaar kan alleen horizontaal worden geïnstalleerd. Plaats eerst de Outdoor Disconnector op de montagebeugel op dezelfde horizontale hoogte en corrigeer vervolgens de afstand tussen de palen om het chassis evenwijdig aan elkaar te maken. Corrigeer de kernas van de driepolige buitenscheider met twee kolommen van de isolator, aard de aslijn van de as en sluit de schakelaar aan nadat de buitenscheider is bevestigd.

3. Wanneer de isolatieschakelaar gesloten is, moeten de linker- en rechtercontacten zich op dezelfde horizontale lijn bevinden, de boven- en onderkant met <5 mm verschoven, en moeten de contactposities van de linker en rechter contactconstructie gecentreerd zijn in de middellijn van de twee pijlerisolatoren, en het rechtercontact moet in de linkerkant worden ingebed. De contacten aan de contactzijde zijn in contact met elkaar en de opening tussen het contact aan de linkercontactzijde en de positioneringsplaat is ≤2 mm. Indien nodig kan de lengte van de monopole-trekstang worden aangepast; en het is toegestaan ​​om het afstelafstandsstuk aan de boven- en onderkant van de kolomisolator te vergroten of verkleinen, maar de dikte van elk kussen is <3 mm.

4. Pas de lengte van de verbindingsstang aan, zodat de sluitfout van de driefasige isolatieschakelaar <5 mm is. Pas vervolgens de lengte van respectievelijk de trekstang van de hoofdas en de trekstang van de koppeling aan, zodat de openingshoek van de werkschakelaar na het openen 90° bedraagt.

5. Pas de armhoek van de aardingsschakelaar en de effectieve lengte van de drijfstang zo aan dat de aardingsschakelaar bij het openen en sluiten gesynchroniseerd is met het bedieningsmechanisme. De aardingsschakelaar bevindt zich horizontaal in de openingspositie.

6. De installatiepositie van het handmatige bedieningsmechanisme wordt weergegeven in Fig. 1 en Fig. 2. Nadat u het mechanisme en de plaat heeft gemonteerd, plaatst u de conische pin A10×50 en zet u de twee M10-bouten vast. Dubbele aardingsisolatieschakelaar, vanaf de onderkant van het chassis om de as-as naar beneden te bedienen verticale lijn, enkele aarding en niet-aarding vanaf het onderste uiteinde van de post-isolatorconstructie naar de verticale lijn, zodat deze samenvalt met het midden van de bedieningseenheid mechanismeas, en vervolgens wordt het mechanisme geïnstalleerd en gefixeerd. De dubbel geaarde buitenscheider plaatst de as op de bedieningsas. De enkele geaarde en niet-geaarde isolatieschakelaar plaatst de as op de aandrijfas en het assamenstel, meet de effectieve maat en bereidt een φ42×3 naadloze stalen buis voor. De twee uiteinden van de stalen buis zijn respectievelijk aan de bus en het plaatsamenstel gelast.

7. Verwijder vuil van de roterende delen en elektrische contacten van de machines en injecteer opnieuw vet.

8. Het meten van de weerstandswaarde van het hoofdcircuit van de scheider moet voldoen aan de voorschriften in de tabel.

9. Handmatige bediening 3 ~ 5 keer, stabiele werking, openings-sluitpositie van buitenscheider en aardingsschakelaar zijn correct, goed contact.

10. Na installatie kan het worden gebruikt nadat de inspectie heeft bevestigd dat het aan de vereisten voldoet.
