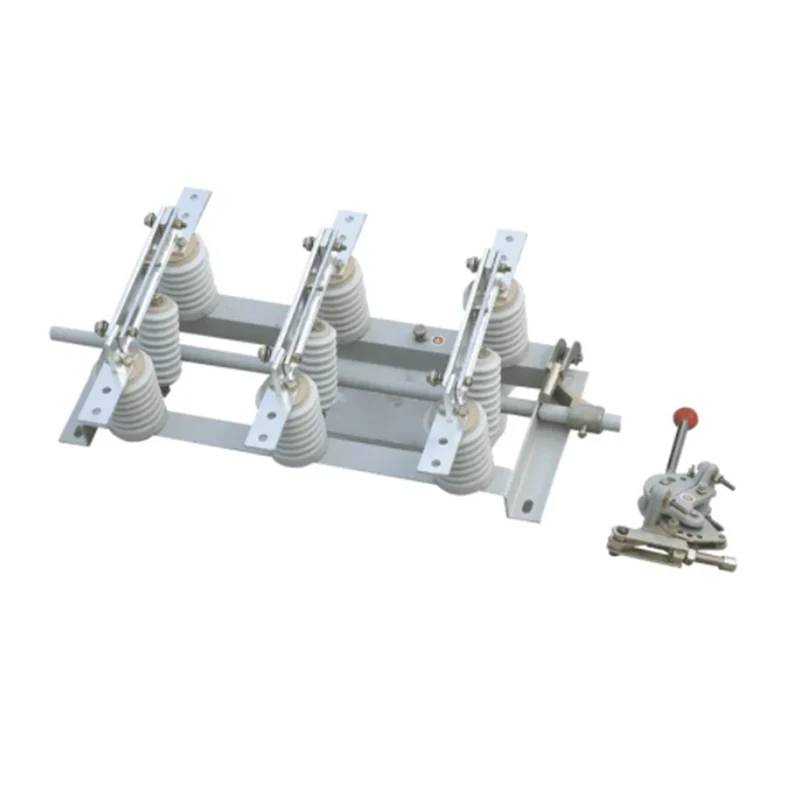

GN19-12 Hoogspanningsisolatieschakelaar voor binnen

GN19-12 hoogspanningsisolatieschakelaar voor binnen (ook bekend als de AC-uitvalzekering voor binnenhoogspanning) is het binnenapparaat met een nominale spanning van 12 kV, driefasig AC 60 Hz, dat wordt gebruikt om een ​​circuit te onderbreken en te maken onder nullast maar met spanning.

Model en betekenis

Normale werkomstandigheden en installatieomstandigheden

De bovengrens van de omgevingstemperatuur is +40℃, de ondergrens is -10℃. Opmerking: opslag en transport bij -25℃.

De hoogte bedraagt ​​niet meer dan 1000 meter

Relatieve vochtigheid: daggemiddelde ≤95%, maandgemiddelde ≤90%.

Stoomdruk: de dagelijkse gemiddelde waarde is niet groter dan 2,2x10-3Mpa en de maandelijkse gemiddelde waarde is niet groter dan 1,8*10-3Mpa

De omgevingslucht mag niet worden vervuild door corrosieve of brandbare gassen of stoom.

Hoogspanningsisolatieschakelaar voor binnen Toepasselijke gelegenheden mogen vrij zijn van hevige trillingen.

Let op: als het niet voldoet aan bovenstaande voorwaarden, neem dan contact op met de fabrikant.

Technische parameter

Structuur en werkingsprincipe

De geleidende delen van elke fase van de GN19-12 hoogspanningsisolatieschakelaar voor binnenshuis zijn op de basis bevestigd door twee postisolatoren (voor GN19-12C is dit een postisolator en een porseleinen behuizingisolator). Parallelle installatie in drie fasen, het geleidende deel bestaat uit het contactmes, het statische contact en de contactzitting (of geleidende staaf). Elk contactmes is verbonden met een trekstangisolator en de trekstangisolator is verbonden met de op de basis gemonteerde spil. De spindel is via het handvat met de drijfstang (de gebruiker zelf) en het CS6-1-type verbonden met het bewegingsmechanisme. Het contactmes bestaat uit twee sleufvormige koperplaten. Het vergroot niet alleen het warmteafvoeroppervlak van het aanraakmes, maar verbetert ook de mechanische sterkte van de snijplotter en verbetert de dynamische stabiliteit van de schakelaar. Het ene uiteinde van het contactmes is door middel van bouten op de contactzitting (of de geleidende staaf) gemonteerd. Het andere uiteinde is verbonden met het statische contactsysteem en de contactdruk van het contactmes wordt gehandhaafd door de veren aan beide uiteinden. GN19-12/1000 en 1250 zijn geïnstalleerd met magnetisch vergrendelde platen, en het doel van het toevoegen van een magnetische borgplaat is om de aantrekkelijkheid tussen de twee groeven te vergroten wanneer er een grote kortsluitstroom doorheen gaat. Dat wil zeggen dat de contactdruk op het contactpunt wordt verhoogd, waardoor de dynamische thermische stabiliteit van de schakelaar wordt verbeterd. De GN19-10/400A en GN19-12/630 isolator heeft een lage doorstroom, dus het is niet nodig om een ​​magnetische borgplaat toe te voegen.

Basismontage: bestaat uit basis, hoofdas, begrenzer, stopring en andere componenten. De begrenzer wordt hoofdzakelijk gebruikt om ervoor te zorgen dat het geleidende contactmes bij het sluiten en openen de gewenste eindpositie bereikt

Installatie en afstelling

Voorbereiding vóór installatie

1. Open de verpakking en controleer of de reserveonderdelen van het product en de bijbehorende technische documenten compleet zijn volgens de paklijst. Controleer of het product beschadigd is tijdens transport en opslag.

2. Verwijder stof en vuil in het product. Veeg de porseleinen isolator en het aardingsoppervlak van het chassis voorzichtig schoon.

3. Breng industriële vaseline aan op alle mechanische wrijvingsdelen.

4. De binnenhoogspanningsisolatieschakelaar en het handmatige mechanisme kunnen verticaal of horizontaal worden geïnstalleerd in de kast die open kan of aan de muur. Raadpleeg enkele typische installatie-illustraties 7, 8, 9, 10.

5. De installatiehoogte van de scheidingsschakelaar bedraagt ​​doorgaans 2,6 ~ 6 meter (van schakelaarschacht tot grond). De afstand van het handvat tot de grond bedraagt ​​1~1,3 meter.

De rotatiehoek van het handmatige mechanisme moet na installatie worden afgestemd op de rotatiehoek van de spil wanneer de GN19-12-isolatieschakelaar aan/uit staat. Het aanpassingsproces wordt op de volgende manieren uitgevoerd:

5a. De drijfstang die de binnenhoogspanningsisolatieschakelaar verbindt met het handmatige mechanisme bestaat uit het verbindingsstuk en de 3/4 gasleiding (door de gebruiker aan te leveren). Beide uiteinden van de stang zijn verbonden met het verbindingsstuk. Het ene uiteinde van het verbindingsstuk kan de lengte van de drijfstang aanpassen door middel van bouten, en de lengte van de buis wordt bepaald door de positie van het handmatige mechanisme en de isolatieschakelaar. Als de arm van het handmatige mechanisme zich niet in hetzelfde vlak bevindt als de arm op de hoofdas van de werkschakelaar, kan de drijfstang worden gebogen zodat de schakelaar en het mechanisme correct kunnen worden aangesloten en kan de lengte van de bout worden aangepast. ook aangepast worden.

5b. Bepaal de initiële hoek van de hoofdas van de hoogspanningsisolatieschakelaar voor binnenshuis volgens de aanpassingsvereisten. Boor vervolgens de positioneringspin in en bevestig de crankarm.

5c. De positie van het openen tot het sluiten van het handmatige mechanisme is compatibel met de positie van de start- en eindpositie van de binnenhoogspanningsisolatieschakelaar, die kan worden aangepast door verschillende verbindingsgaten in de sectorplaat in het handmatige mechanisme.

6. 3~6 handelingen nadat de isolatieschakelaar is afgesteld, het is niet toegestaan ​​vast te lopen of andere abnormale verschijnselen die de werking ervan belemmeren.

7. Wanneer de hendel van het handmatige mechanisme tijdens gebruik omhoog staat, moet de hoogspanningsisolatieschakelaar voor binnen in de gesloten positie staan ​​en in de openingspositie wanneer de hendel naar beneden is gericht. In de openings-sluitpositie moet de positioneringspen van het mechanisme de hendel betrouwbaar vergrendelen om verkeerde bediening te voorkomen.

8. Nadat de hoogspanningsisolatieschakelaar voor binnenshuis is uitgeschakeld, mag de kortste afstand tussen dezelfde poolbreuk niet minder zijn dan 150 mm.

9. Wanneer de hulpschakelaaractie niet aan de eisen voldoet, kan de positie van het gat in de koppelarm worden aangepast, zodat het contact van de hulpschakelaar nauwkeurig kan worden gesloten. Zelfs als het handmatige mechanisme de openingspositie bereikt, moet het normale openingscontact van de hulpschakelaar in de sluitpositie staan.

10. De hulpschakelaar geeft aan dat het openings- en sluitingssignaal van de hoogspanningsisolatieschakelaar binnen moet worden gegeven nadat het mes 75% van zijn volledige slag heeft afgelegd. Het signaal dat het sluiten van de scheidingsschakelaar aangeeft, moet worden gegeven nadat het mes van de isolator in contact is gekomen met het contact.

11. Het aardcontact moet goed zijn en de weerstand van de aardlus mag niet groter zijn dan 3 ohm.

12. Het contact tussen terminal en rail moet goed en betrouwbaar zijn. Voorkom dat de hoogspanningsisolatieschakelaar voor binnen wordt blootgesteld aan mechanische krachten van de bus.

13. De insteekdiepte van de schroeven waarmee de schakelaar aan de muur wordt bevestigd, mag niet minder zijn dan het volgende: Bakstenen muur: 90 mm, cement: 76 mm

14. Het contact tussen het contactblad en het statische contact moet goed zijn. De positieve druk van de drukveer op het contactoppervlak moet de volgende waarden bereiken:

Gebruik en onderhoud

De hoogspanningsisolatieschakelaar voor binnen moet worden onderhouden als het circuit en de stroomvoorziening zijn uitgeschakeld, dwz dat er geen stroom is.

Nadat de hoogspanningsisolatieschakelaar voor binnenshuis is geopend, moet de aspen die aan het mechanisme is bevestigd in het gat in het frame worden gestoken om de pen te vergrendelen en zo absolute veiligheid te garanderen.

Controleer tijdens de inspectie gedetailleerd of de isolatiemoleculen beschadigd zijn en of het contact goed is.

Repareer de verbrande contacten, verwijder vuil, vooral geleidende contactdelen en isolatoroppervlakken. Breng na inspectie industriële vaseline aan op de contactoppervlakken.

Controleer of de bevestiging stevig is en controleer of de aarding goed is. (De massaschroef mag niet loskomen en er zit roest bij het contact.)

Het is noodzakelijk om het contact, het contactmes met ernstige schade en de resterende vervorming van de drukveer te vervangen voordat ze kunnen worden gebruikt.

Na voltooiing van al het onderhoud en de installatie moeten verschillende openings- en sluittests worden uitgevoerd. Als het niet goed is, moet het opnieuw worden afgesteld totdat het normaal is voordat het in gebruik kan worden genomen.

Draai het wrijvingsgedeelte in het mechanisme en bestrijk het met industriële vaseline.

Overzicht en installatieafmetingen

GN19-12(c) Hoogspanning binnen Hoogspanning isolatieschakelaar voor binnen: mm
