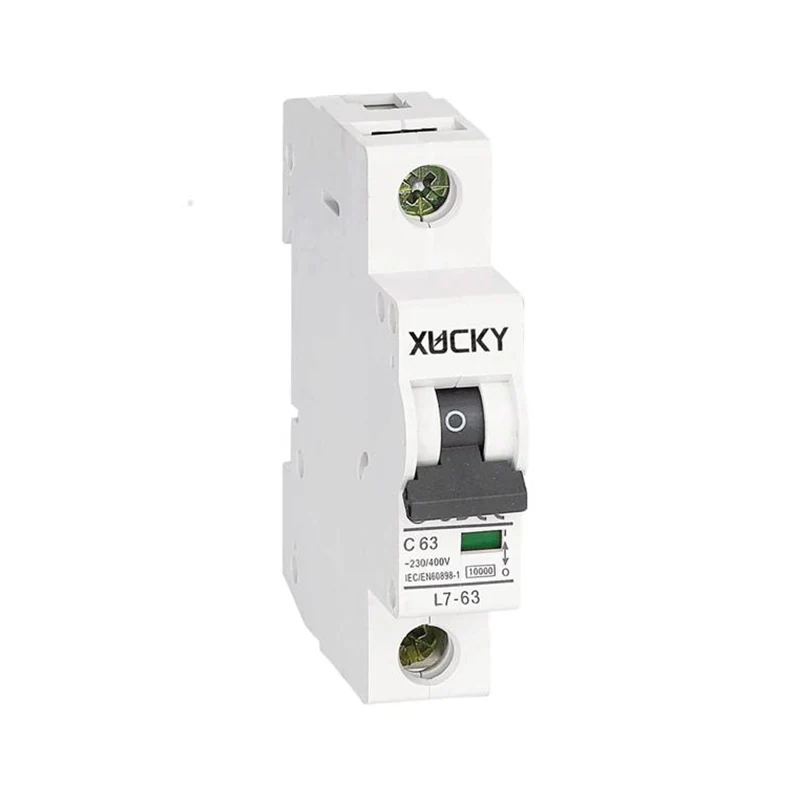

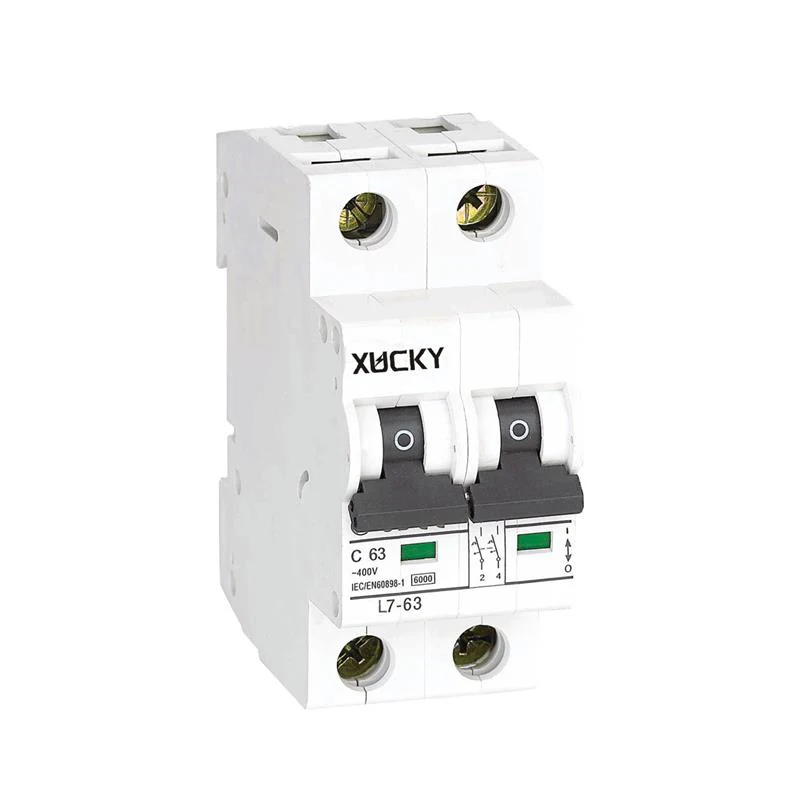

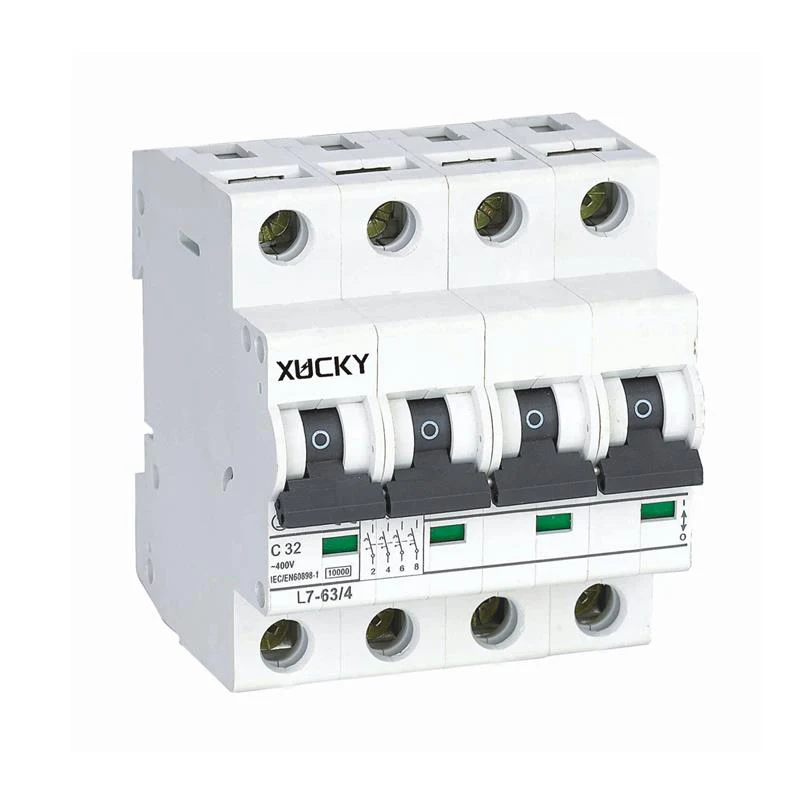

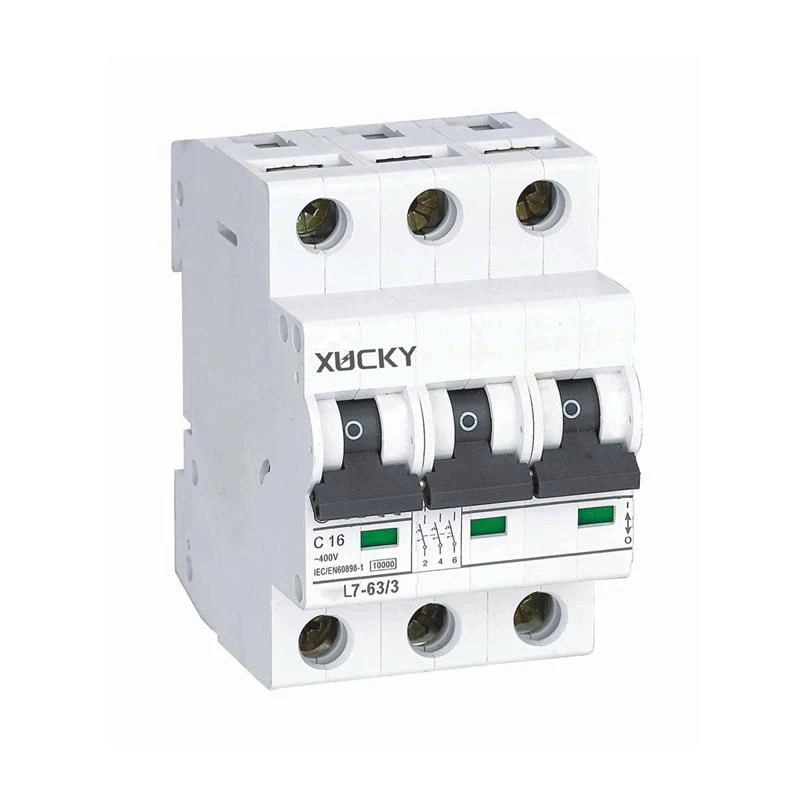

L7-63 miniatuurstroomonderbreker

Op maat gemaakte producten van hoge kwaliteit L7-63 miniatuurstroomonderbreker van Chinese leveranciers en fabrikanten, XUCKY Electric heeft een breed scala aan producten om aan de verschillende behoeften van onze klanten over de hele wereld te voldoen. Onze toewijding aan superieure kwaliteit, innovatieve technologie en uitstekende klantenservice zorgt ervoor dat we ons onderscheiden in onze branche.

Stuur onderzoek

Productomschrijving

Toepassingsgebied

XUCKY Electric's L7-63 miniatuurstroomonderbreker (10KA miniatuurstroomonderbreker), voornamelijk gebruikt voor beschermingsdistributielijnen van AC 50Hz / 60Hz, nominale spanning van 110V, 230V (220V), 400V (380V), nominale stroom van 1A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A en 63A, het nominale kortsluitvermogen is 10KA of lager, en wordt gebruikt voor de lijnen van niet-frequent maken, breken en converteren, met overbelasting, kortsluiting bescherming. Tegelijkertijd beschikt de 10KA MCB over sterke hulpfunctiemodules, zoals hulpcontacten, indicatiecontacten met alarm, shuntuitschakeling, uitschakelcontrole onder spanningsvrijgave en andere modules. L7-63 miniatuurstroomonderbreker (10KA MCB) voldoet aan de normen van GB10963.1, IEC60898-1 standaard.

Belangrijkste technische parameters

Nominale stroom	6A,10A,16A,25A,32A,40A,50A,63A
Polen	1P,2P,3P,4P
Nominale spanning Ue	230V/400V
Nominale impulsbestendigheidsspanning (1,2/50) Uimp	6kV
Diëlektrische testspanning bij en Ind. Freq. Gedurende 1min	2 kV
Beschermingsklasse	IP20
Thermo - Karakteristiek voor magnetische afgifte	B-curve (3-5 inch), C-curve (5-10 inch), D-curve (10-14 inch)
Elektrisch leven	2000
Mechanische levensduur	10000
Referentietemperatuur voor instelling van thermisch element	35℃
Omgevingstemperatuur	-5~+40℃
Terminalverbindingstype	Phillips-schroeven
Adapterkabel	6-63A 1-25mm² 16-3AWG
Aanhaalmoment	3,0 N.M
Combinatie met accessoires Hulpcontact
Hulpcontact	Ja
Alarmcontact	Ja
Shunt-vrijgave	Ja
Onder spanningsvrijgave	Ja

Karakteristieke curve voor uitschakeling - B C D-type

Temperatuurcompensatie

Wanneer de omgevingstemperatuur geen benchmark van 30 graden is, is de referentiecorrectiefactor als volgt.

Omgevingstemperatuur	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Huidige correctiecoëfficiënt	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Verbinding

Nominale stroom	Minimale adapterkoperdraad
6A	1MM² / 17AWG
10A	1,5MM² / 16AWG
16A	1,5MM² / 16AWG
25A	2,5MM² / 13AWG
32A	4MM² / 11AWG

40A	6MM² / 10AWG
50A	10MM² / 7AWG
63A	10MM² / 7AWG
