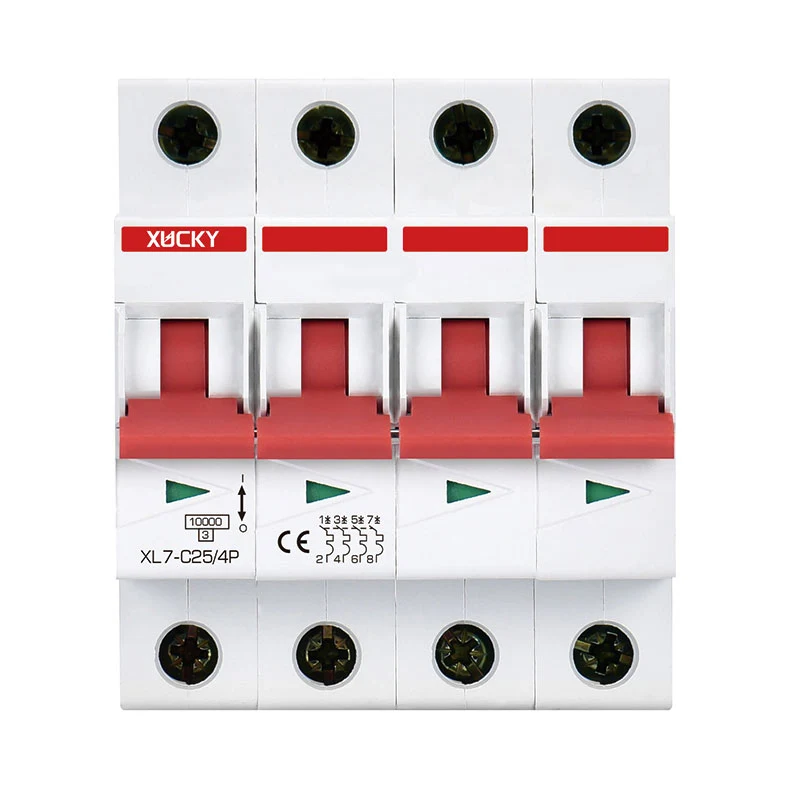

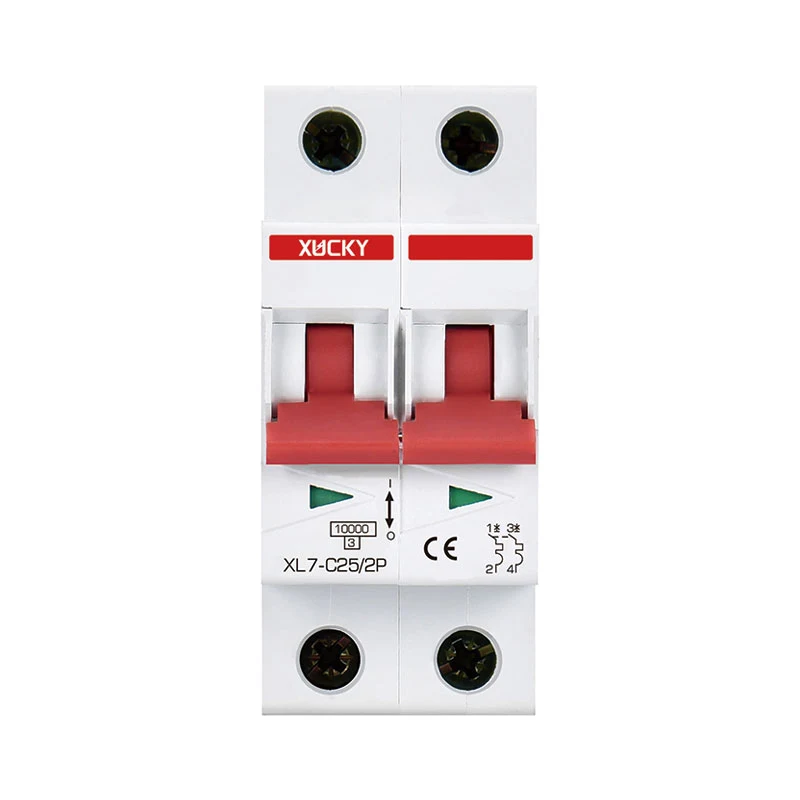

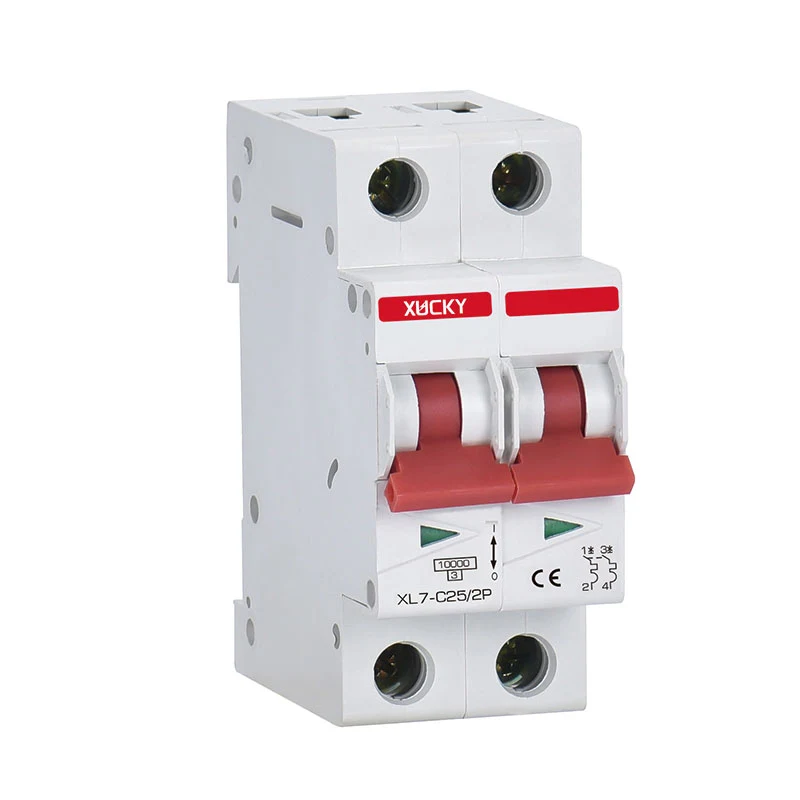

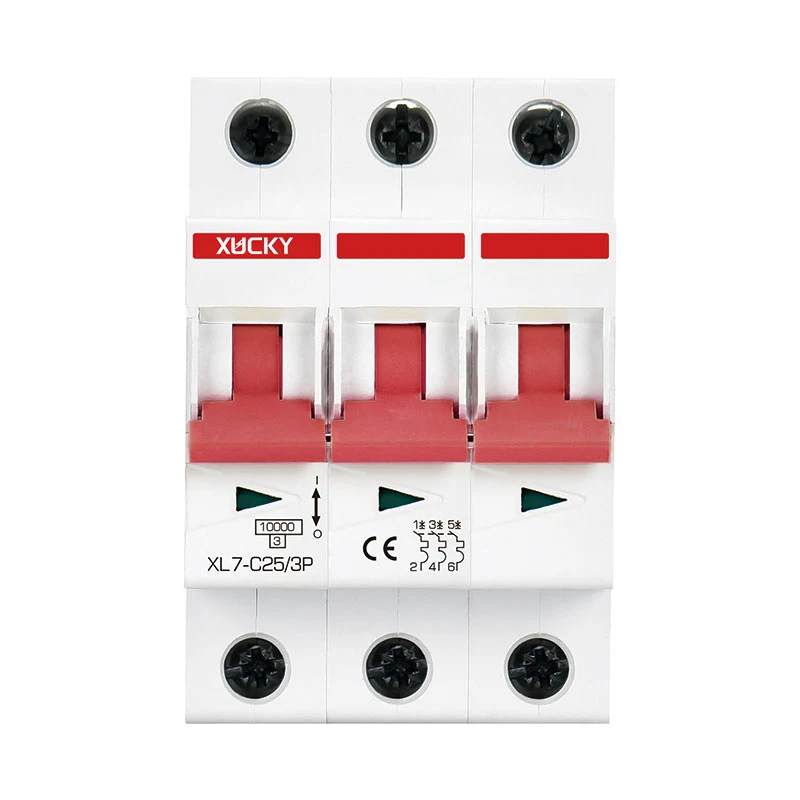

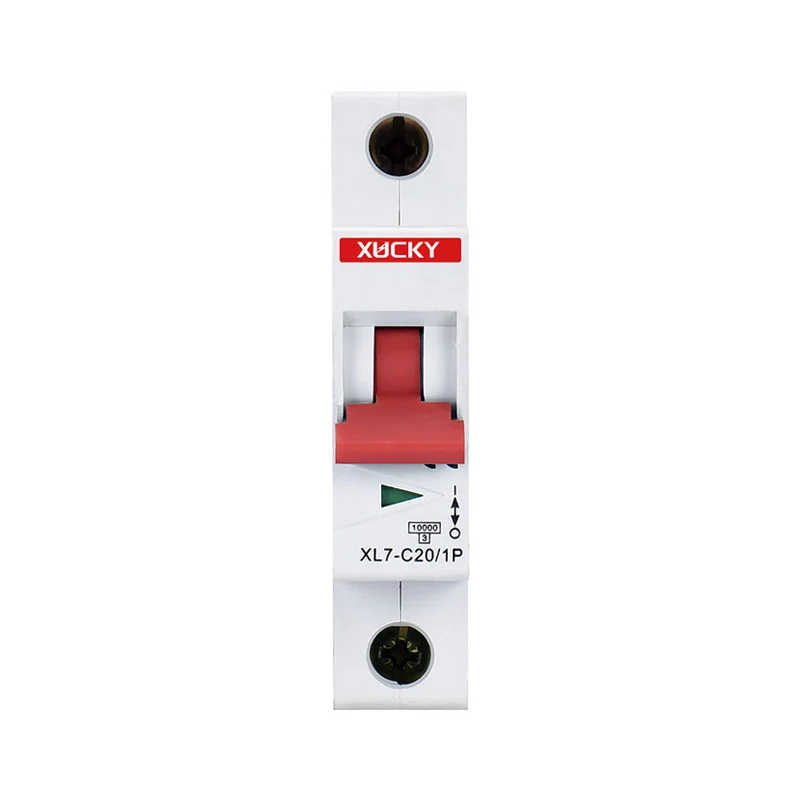

DZ50N-63 miniatuurstroomonderbreker

XUCKY Electric brand's DZ50N-63 Miniature Circuit Breaker (10KA Miniature Circuit Breaker), mainly used for protection distribution lines of AC 50Hz/60Hz, rated voltage of 110V, 230V(220V), 400V (380V), rated current of 1A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A and 63A, rated short-circuit breaking capacity is 10KA or below, and used for the lines of not frequent making, breaking and conversion, with overload, short circuit protection. At the same time, the 10KA MCB has a strong auxiliary function modules, such as auxiliary contacts, indication contacts with alarm, shunt release, undervoltage release remote trip control and other modules. DZ50N-63 Miniature Circuit Breaker (10KA MCB) complies with standards of GB10963.1, IEC60898-1 standard.

Stuur onderzoek

Productomschrijving

Op maat gemaakte producten van hoge kwaliteit DZ50N-63 miniatuurstroomonderbreker van Chinese leveranciers en fabrikanten, XUCKY Electric is al vele jaren gespecialiseerd in modulaire elektrische eindapparatuur. Onze producten hebben een goed prijsvoordeel en bestrijken de meeste markten van Zuid-Amerika, het Midden-Oosten, Afrika en Zuidoost-Azië. We kijken ernaar uit om uw langetermijnpartner in China te worden.

Belangrijkste technische parameters

Nominale stroom	6A,10A,16A,25A,32A,40A,50A,63A
Polen	1P,2P,3P,4P
Nominale spanning Ue	230V/400V
Nominale impulsbestendigheidsspanning (1,2/50) Uimp	6kV
Diëlektrische testspanning bij en Ind. Freq. Gedurende 1min	2 kV
Beschermingsklasse	IP20
Thermo - Karakteristiek voor magnetische afgifte	B-curve (3-5 inch), C-curve (5-10 inch), D-curve (10-14 inch)
Elektrisch leven	2000
Mechanische levensduur	10000
Referentietemperatuur voor instelling van thermisch element	35℃
Omgevingstemperatuur	-5~+40℃
Terminalverbindingstype	Phillips-schroeven
Adapterkabel	6-63A 1-25mm² 16-3AWG
Aanhaalmoment	3,0 N.M
Combinatie met accessoires Hulpcontact
Hulpcontact	Ja
Alarmcontact	Ja
Shunt-vrijgave	Ja
Onder spanningsvrijgave	Ja

Karakteristieke curve voor uitschakeling - B C D-type

Temperatuurcompensatie

Wanneer de omgevingstemperatuur geen benchmark van 30 graden is, is de referentiecorrectiefactor als volgt.

Omgevingstemperatuur	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Huidige correctiecoëfficiënt	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Verbinding

Nominale stroom	Minimale adapterkoperdraad
6A	1MM² / 17AWG
10A	1,5MM² / 16AWG
16A	1,5MM² / 16AWG
25A	2,5MM² / 13AWG
32A	4MM² / 11AWG

40A	6MM² / 10AWG
50A	10MM² / 7AWG
63A	10MM² / 7AWG
