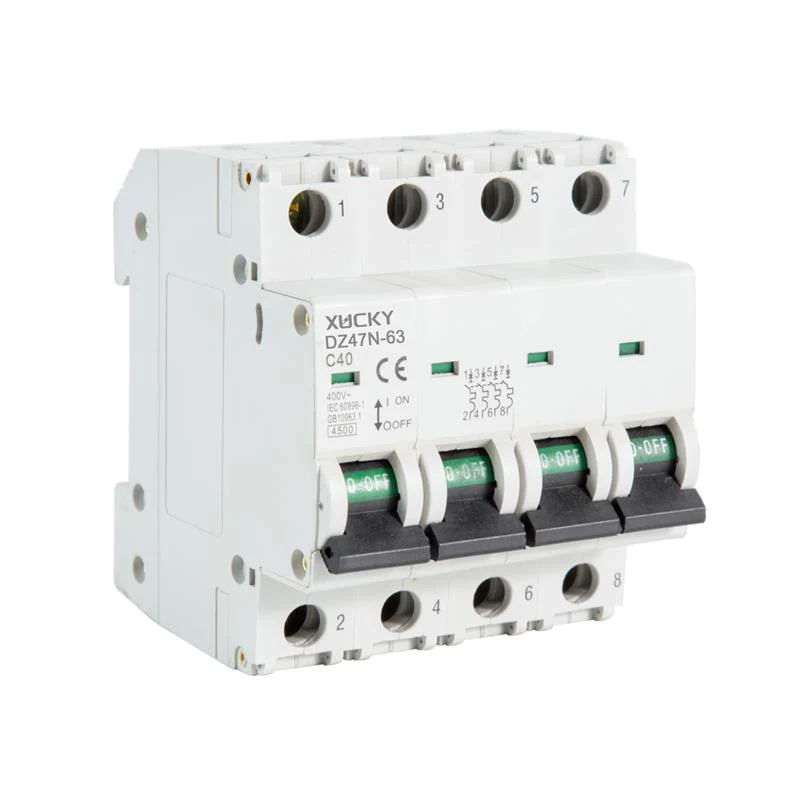

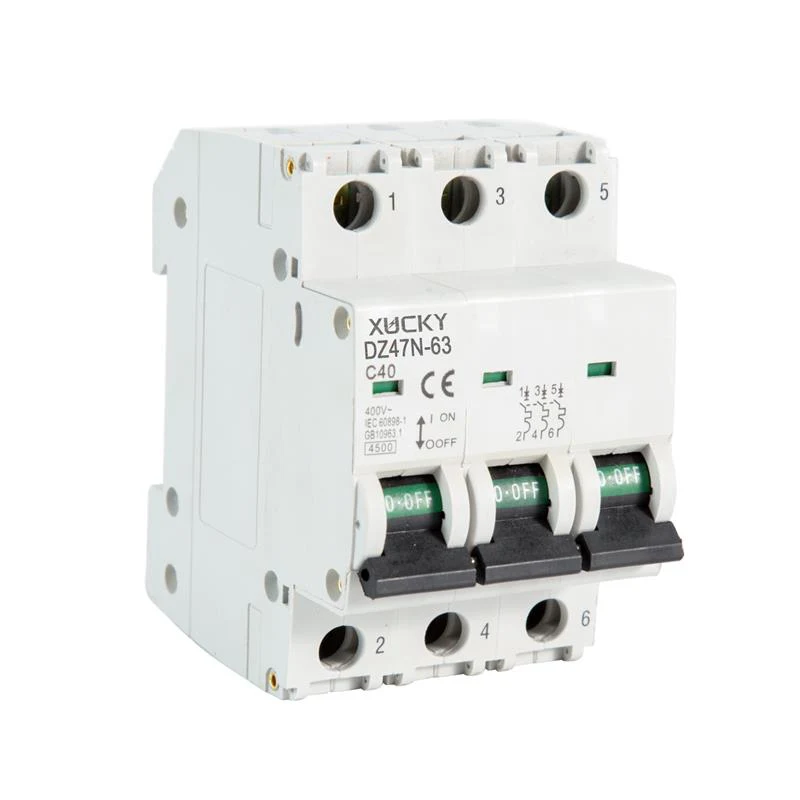

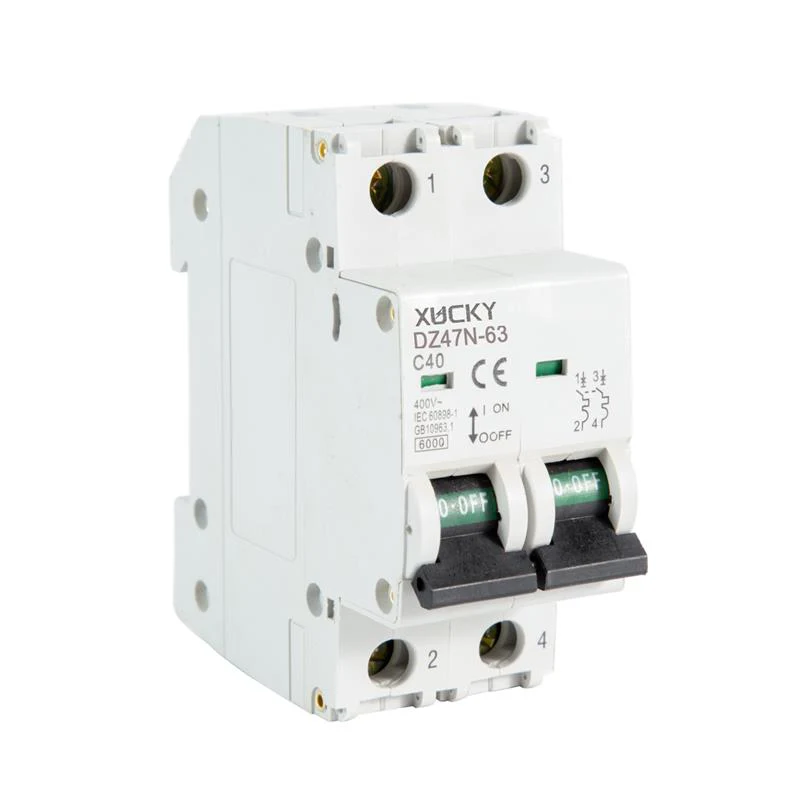

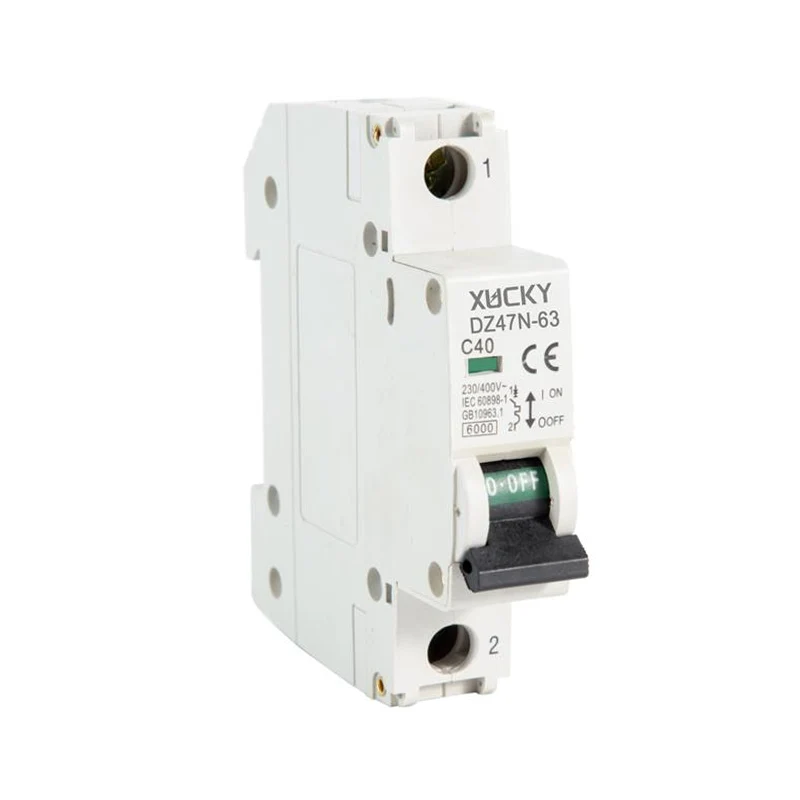

DZ47N-63 miniatuurstroomonderbreker

Op maat gemaakte producten van hoge kwaliteit DZ47N-63 miniatuurstroomonderbreker van Chinese leveranciers en fabrikanten, XUCKY Electric heeft een breed scala aan producten om aan de verschillende behoeften van onze klanten over de hele wereld te voldoen. Onze toewijding aan superieure kwaliteit, innovatieve technologie en uitstekende klantenservice zorgt ervoor dat we ons onderscheiden in onze branche.

Stuur onderzoek

Productomschrijving

Invoering

De DZ47N-63 miniatuurstroomonderbreker van XUCKY Electric is bedoeld voor het beschermen van distributie- en groepssystemen met verschillende belastingen:

- elektrische apparaten, verlichting – V-karakteristieke schakelaars;

- aandrijvingen met gematigde aanloopstromen (compressor, ventilatorgroep) - C-karakteristiekschakelaars;

- aandrijvingen met hoge aanloopstromen (hijsmechanismen, pompen) - D-karakteristieke schakelaars;

Miniatuur stroomonderbreker DA47N-63 wordt aanbevolen voor gebruik in elektrische verdeelpanelen van residentiële en openbare gebouwen.

Voordelen

· Twee soorten kortsluitbeveiliging.

· Groot bereik aan bedrijfstemperaturen van –40 tot +50° С.

· Vernieuwde, bredere schakelhendel met verbeterd contactoppervlak.

· Inkepingen op de aansluitklemmen zorgen voor minder thermische verliezen en verhogen de mechanische stabiliteit van de verbinding.

MCB DA47N-63
Ter bescherming van de algemene stroomverdeling (IEC/EN 60898-1)
Polen		1P			2P	3P	4P
Elektrische prestaties
Functies		kortsluitbeveiliging, overbelastingsbeveiliging, isolatie, controle
Nominale frequentie f Hz		50-60 Hz
Nominale werkspanning Ue V AC		230/400			400
Nominale stroom In A		6,10,16,20,25,32,40,50,63
Nominale geïsoleerde spanning Ui V		500
Impulshoudspanning Uimp kV		4
Onmiddellijk uitschakeltype	DA47N-63N	B/C/D
	DA47N-63H	B/C/D
Nominale kortsluiting Icn(kA)	DA47N-63N	4.5
	DA47N-63H	6
Vrijgavetype		Thermisch magnetisch type
Levensduur (O~C)		Mechanisch	Werkelijke waarde	20000
			Standaard waarde	4000
		Elektrisch	Werkelijke waarde	8000
			Standaard waarde	4000
Aansluiting en installatie
Beschermingsgraad		IP20
Draad mm²		1~35
Werktemperatuur		-5~+40℃
Bestand tegen vocht en hitte		Klasse 2
Hoogte boven zee		≤2000
Relatieve vochtigheid		+20℃ ,≤90%; +40℃ ,≤50%
Vervuilingsgraad		2
Installatieomgeving		Vermijd duidelijke schokken en trillingen
Installatie klasse		KlasseⅡ , KlasseⅢ
Montage		DIN35-rail
Combinatie met accessoires
Hulpcontact		Ja
Alarmcontact		Ja
Shunt-vrijgave		Ja
Onderspanningsvrijgave		Ja
Hulpcontact+Alarmcontact		Ja
Afmetingen (mm) (BxHxL)			a	17.5				35	52.5	70
			b	80.2				80.2	80.2	80.2
			c	76.5				76.5	76.5	76.5
