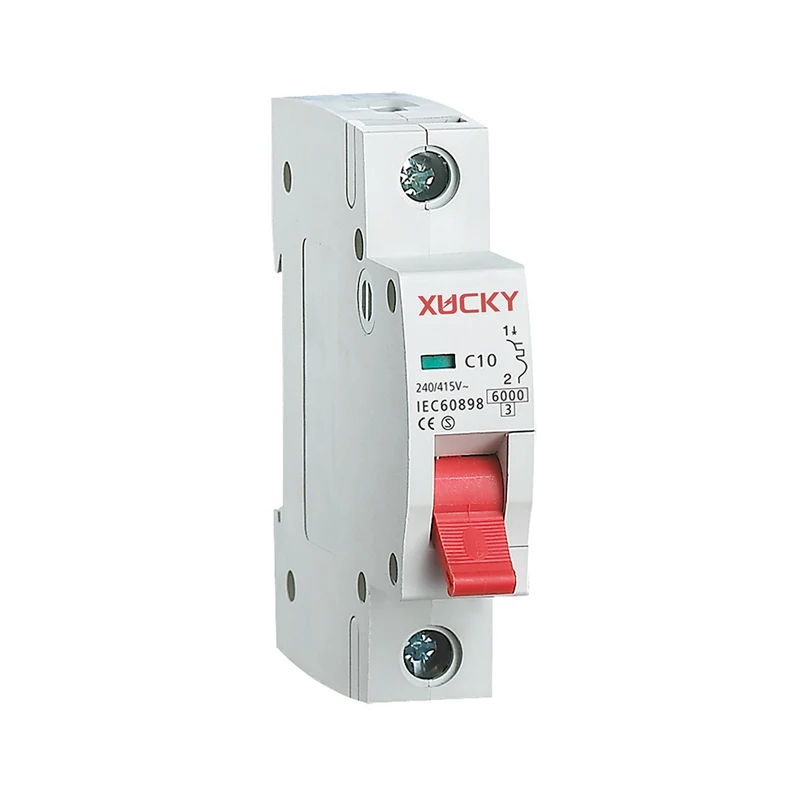

Miniatuurstroomonderbreker uit de New Era-serie

Hoogwaardige miniatuurstroomonderbreker uit de New Era-serie van Chinese leveranciers, XUCKY Electric is al vele jaren gespecialiseerd in modulaire elektrische eindapparatuur. Onze producten hebben een goed prijsvoordeel en bestrijken de meeste markten van Zuid-Amerika, het Midden-Oosten, Afrika en Zuidoost-Azië. We kijken ernaar uit om uw langetermijnpartner in China te worden.

Stuur onderzoek

Productomschrijving

Ondersteuning van op maat gemaakte massaproductie miniatuurstroomonderbrekers uit de nieuwe tijdperk-serie worden aanbevolen voor gebruik in elektrische distributiepanelen van residentiële en openbare gebouwen.

Invoering

Het nieuwe tijdperk is bedoeld voor het beschermen van distributie- en groepssystemen met verschillende belastingen:

- elektrische apparaten, verlichting – V-karakteristieke schakelaars;

- aandrijvingen met gematigde aanloopstromen (compressor, ventilatorgroep) - C-karakteristiekschakelaars;

- aandrijvingen met hoge aanloopstromen (hijsmechanismen, pompen) - D-karakteristieke schakelaars;

Miniatuurstroomonderbreker BA47-29 wordt aanbevolen voor gebruik in elektrische verdeelpanelen van residentiële en openbare gebouwen.

Voordelen

· Twee soorten kortsluitbeveiliging.

· Groot bereik aan bedrijfstemperaturen van –40 tot +50° С.

· Vernieuwde, bredere schakelhendel met verbeterd contactoppervlak.

· Inkepingen op de aansluitklemmen zorgen voor minder thermische verliezen en verhogen de mechanische stabiliteit van de verbinding.

Miniatuurstroomonderbreker uit de New Era-serie
Ter bescherming van de algemene stroomverdeling (IEC/EN 60898-1)
Polen			1P	2P	3P	4P
Elektrische prestaties
Functies			kortsluitbeveiliging, overbelastingsbeveiliging, isolatie, controle
Nominale frequentie f Hz			50-60 Hz
Nominale werkspanning Ue V AC			230/400	400
Nominale stroom In A			6,10,16,20,25,32,40,50,63
Nominale geïsoleerde spanning Ui V			500
Impulshoudspanning Uimp kV			4
Onmiddellijk uitschakeltype	Nieuw tijdperk		B/C/D
Nominale kortsluiting Icn(kA)	Nieuw tijdperk		4.5
Vrijgavetype			Thermisch magnetisch type
Levensduur (O~C)	Mechanisch	Werkelijke waarde	20000
		Standaard waarde	4000
	Elektrisch	Werkelijke waarde	8000
		Standaard waarde	4000
Aansluiting en installatie
Beschermingsgraad			IP20
Draad mm²			1~35
Werktemperatuur			-5 ~+40℃
Bestand tegen vocht en hitte			Klasse 2
Hoogte boven zee			≤2000
Relatieve vochtigheid			+20℃, ≤90%;+40℃, ≤50%
Vervuilingsgraad			2
Installatieomgeving			Vermijd duidelijke schokken en trillingen
Installatie klasse			Klasse Ⅱ, Klasse Ⅲ
Montage			DIN35-rail
Combinatie met accessoires
Hulpcontact			Ja
Alarmcontact			Ja
Shunt-vrijgave			Ja
Onderspanningsvrijgave			Ja
Hulpcontact+Alarmcontact			Ja
Afmetingen (mm) (BxHxL)		a	17.5	35	52.5	70
		b	80.2	80.2	80.2	80.2
		c	76.5	76.5	76.5	76.5
