JN17-12 Gecombineerde aardingsschakelaar
  • JN17-12 Gecombineerde aardingsschakelaarJN17-12 Gecombineerde aardingsschakelaar

JN17-12 Gecombineerde aardingsschakelaar

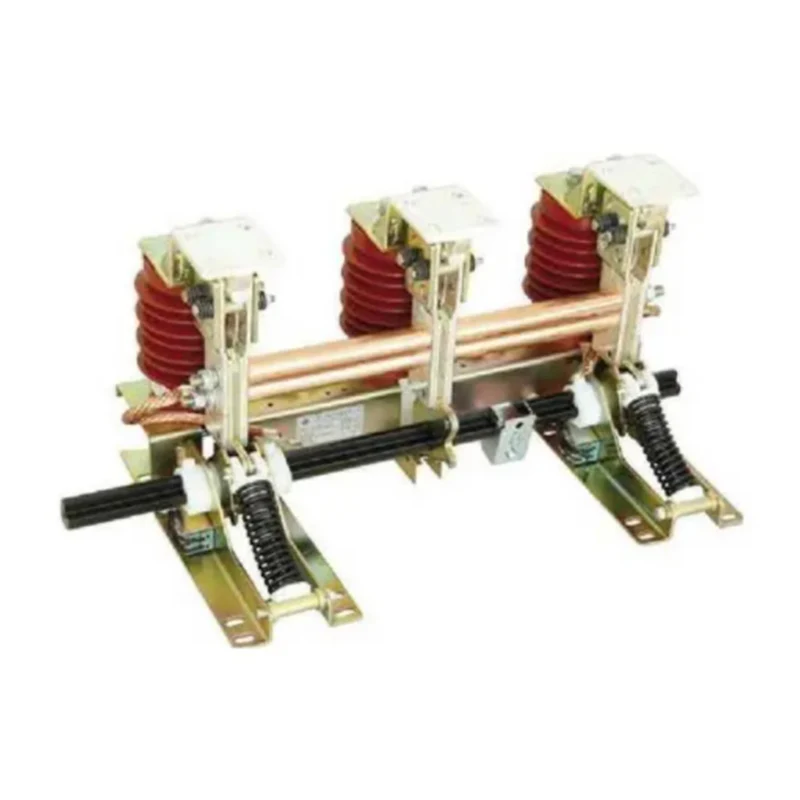

De Jn17-12 gecombineerde aardingsschakelaar van het merk XUCKY Electric is een nieuwe stroomonderbreker die door het bedrijf is ontworpen en ontwikkeld met behulp van internationale geavanceerde technologie. JN17-12/40 (oude type is JN15-12/40) serie indoor hoogspanningsaardingsschakelaar is een nieuw ontwerp en verbeterd product van ons volgens het ESI-type, de structuur is geassembleerd, geschikt voor een elektrisch energiesysteem met 3-10KV , Driefasig, AC 501601Hz, ondersteuning met verschillende soorten HV-schakelapparatuur en aardingsbeveiliging. Er wordt voldaan aan de GB1985-2004- en IEC129-norm.

Productdefinitie van JN17-12 gecombineerde aardingsschakelaar

Jn17-12,40 Combined Grounding Switch


Invoering

JN17-12 serie indoor hoogspanningsaardingsschakelaar is een nieuw ontwerp en verbeterd product van ons volgens het ESI-type, de structuur is geassembleerd, geschikt voor elektrisch energiesysteem met 3-10KV, driefasig, AC 501601Hz, ondersteuning met verschillende soorten van HV-schakelapparatuur en aardingsbeveiliging. Er wordt voldaan aan de GB1985-2004- en IEC129-norm.


Werkende staat van JN17-12 gecombineerde aardingsschakelaar

1. Omgevingstemperatuur: -10°C 一+40°C

2. Hoogte: 1000 m Isensor hoogte: 140 mm)

3. Relatieve vochtigheid: Daggemiddelde relatieve vochtigheid w 95% Maandgemiddelde relatieve vochtigheid w <90%

4. Aardbevingsintensiteit: w 8 graden

5. Vuilheidsgraad: II


Voornamelijk technische parameters van JN17-12 gecombineerde aardingsschakelaar

Item

Eenheid

Gegevens


Nominale spanning

Kv

12


Geschatte korte tijd bestand tegen stroom (thermische stabiliteit)

DE

40


Nominale kortsluiting is bestand tegen tijd

S

4


Nominale kortsluitstroom

DE

100


Nominale piekstroomsterkte (dynamische stabiliteit)

DE

100

Nominaal isolatieniveau

Geschatte kortstondige stroomfrequentie is bestand tegen spanning

Kv

42

Nominale bliksemimpuls is bestand tegen spanning

75


Levensduur van machines

tijd

2000


JN17-12/40aardingsschakelaar (ES-10/31.5) Overzicht en installatieafmetingen

Jn17-12,40 Combined Grounding Switch


Koperen aansluitblok

Jn17-12,40 Combined Grounding Switch


Gatenlocatiediagram

Jn17-12,40 Combined Grounding Switch


Specificatie

E

F

G

H

D

JN17-12/40-210

210

50

185

655

516

JN17-12/40-220

220

50

185

675

536

JN17-12/40-230

230

50

85

695

556

JN17-12/40-250

250

50

185

735

596

JN17-12/40-275

275

50

210

810

646


Bestelnotities Geef de productspecificatie aan, de centrale afstand tussen de polen, of het elektrische display-type van het display al dan niet nodig is. Houd bij het bestellen rekening met de lengte van de softlink (normaal L=250 mm).
