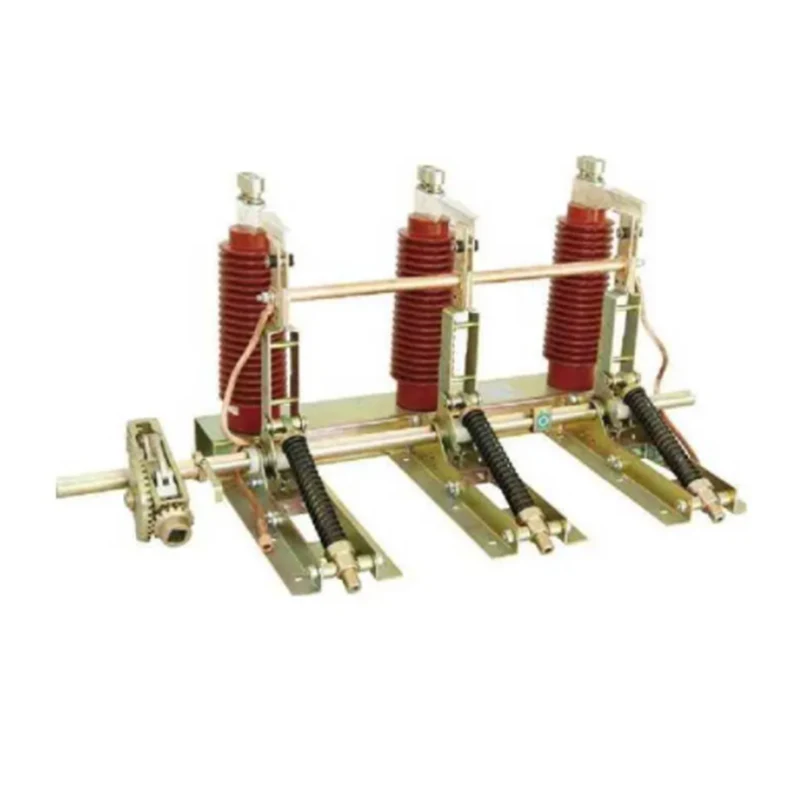

De hoogspanningsaardingsschakelaar uit de JN22-40.5-serie is onderzocht en ontwikkeld door XI'AN HV Electric onderzoeksorganisatie, met een geavanceerd ontwerp en stabiele prestaties, eenvoudige structuren, eenvoudige montage-eindafstelling geschikt voor elektrisch energiesysteem met 40,5KV, driefasig, AC 50Hz . Ondersteuning met KYND-40.5 en andere verschillende soorten HV-schakelapparatuur en als aardingsbescherming. II wordt voldaan aan de norm GB 1985-2004 en IEC129.
1. Hoogte: w 1000m
2. Omgevingstemperatuur: -10°C ~+407ºC
3. Aardbevingsintensiteit: w 8 graden
4. Toepasbaar op plaatsen zonder corrosief, brandbaar gas en water
|
Item |
Eenheid |
gegevens |
|
|
|
Nominale spanning |
Kv |
30 |
|
|
Maximale spanning |
Kv |
40.5 |
|
|
Geschatte korte tijd bestand tegen stroom (thermische stabiliteit) |
DE |
31.5 |
|
|
Nominale kortsluiting is bestand tegen tijd |
S |
4 |
|
|
Nominale kortsluitstroom |
DE |
80 |
|
|
Nominale piekstroomsterkte (dynamische stabiliteit) |
DE |
80 |
|
Nominaal isolatieniveau |
Hoofdstroomfrequentie Bestand tegen spanning |
Kv |
95 |
|
Blikseminpuls is bestand tegen spanning |
185 |
||
|
|
Centrale afstand tussen polen |
tijd |
300;350;400 |
|
B |
H |
|
280 |
750 |
|
300 |
790 |
|
350 |
890 |
|
400 |
990 |
1. Bevestig de productspecificatie, de nominale spanningsstabiliteit, de centrale afstand tussen de polen.
2. Als er een as nodig is, geef dan het rechter of linker bedieningsmechanisme aan, volgens de bedieningspositie in de bovenstaande tekening.
3. Als er sensoren met een elektrisch weergaveapparaat nodig zijn, geef dan type NEE aan.
4. Neem contact met ons op als u een speciaal verzoek heeft.
