FZRN61 Lastscheidingsschakelaar met scheidingsschakelaar en aardingsschakelaar

China XUCKY Electric op maat gemaakte FZRN61 lastonderbreker met scheidingsschakelaar en aardingsschakelaars zijn driefasige hoogspanningsschakelapparatuur met een nominale spanning van 12KV en een nominale frequentie van 50Hz, die worden gebruikt om belastingstromen, gesloten lusstroom, nullasttransformator en kabel te schakelen laadstroom en maak kortsluitstroom. De geminiaturiseerde vacuümlastscheidingsschakelaar met drie standen, uitgerust met een scheidingsschakelaar aan de bovenkant en een aardingsschakelaar aan de onderkant, is bestand tegen kortsluitstroom.

Stuur onderzoek

Productomschrijving

AC-hoogspanningsgeminiaturiseerde vacuümlastscheidingsschakelaar voor binnen

• 3 fasen

• 3 werkposities

• geïntegreerd

• met hoofdschakelaar en aardschakelaar

• rechts/links bediening, ondersteboven installatie mogelijk

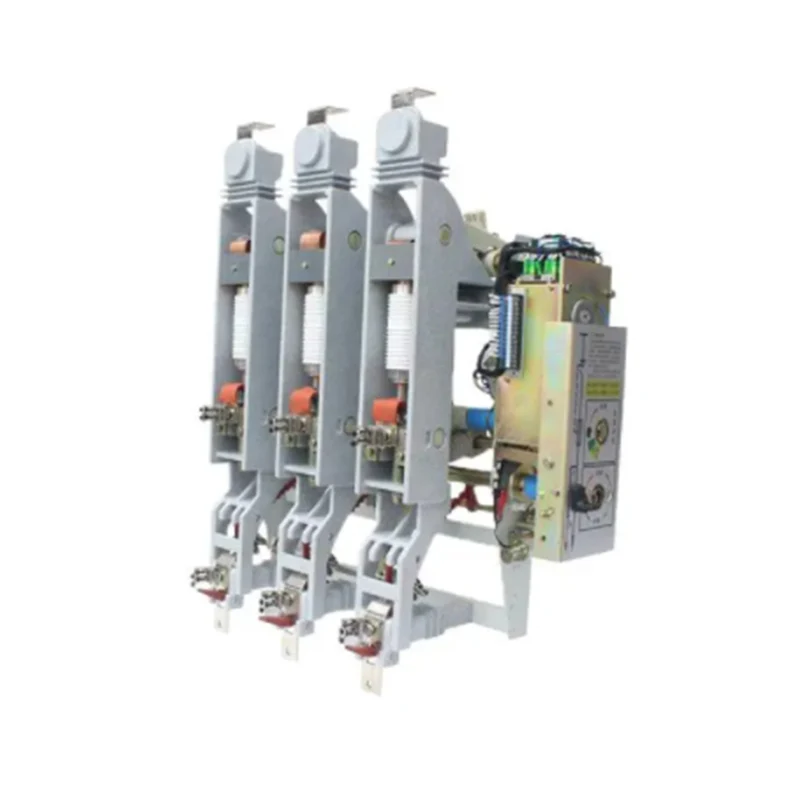

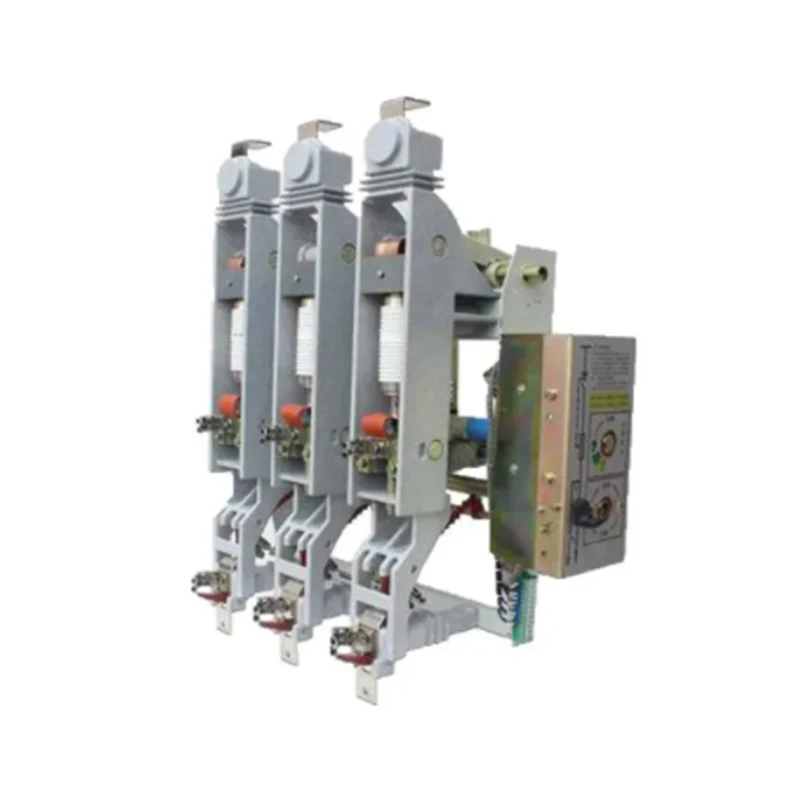

Overzicht van de FZRN61 lastscheidingsschakelaar met scheidingsschakelaar en aardingsschakelaar

• FZN61-12DG/630-20 en FZN61-12DG/1250-25 AC-hoogspanningsgeminiaturiseerde vacuümlastscheidingsschakelaars voor binnen zijn driefasige hoogspanningsschakelapparatuur met een nominale spanning van 12 kV en een nominale frequentie van 50 Hz, die worden gebruikt om belastingsstromen te schakelen. , gesloten lusstroom, onbelaste transformator en kabellaadstroom, en kortsluitstroom. De geminiaturiseerde vacuümlastscheidingsschakelaar met drie standen, uitgerust met een scheidingsschakelaar aan de bovenkant en een aardingsschakelaar aan de onderkant, is bestand tegen kortsluitstroom.

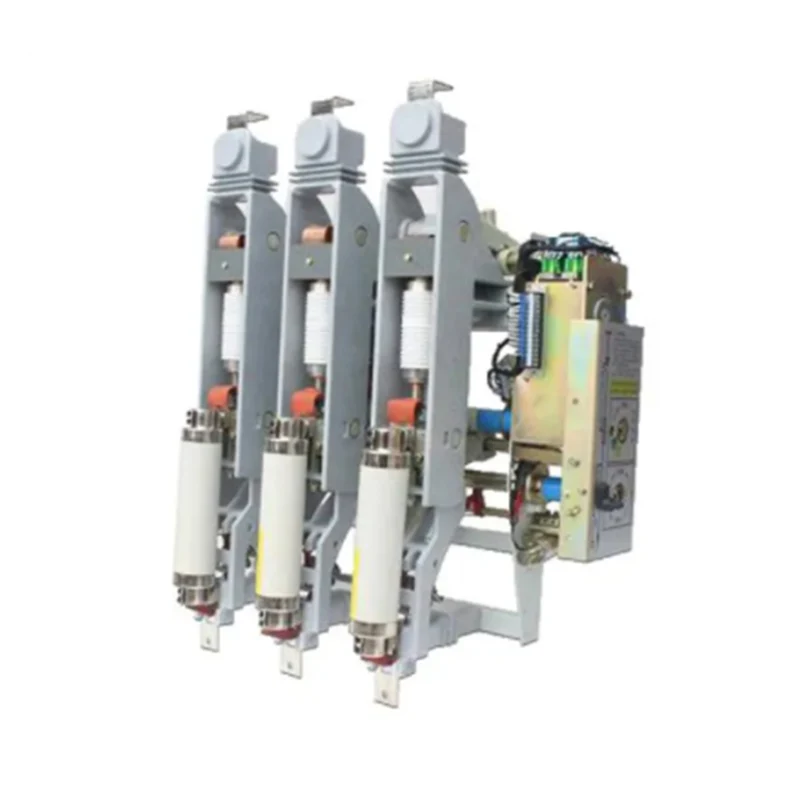

• FZRN61-12DG/200-31.5 AC hoogspanning geminiaturiseerde vacuüm lastscheidingsschakelaar-zekering combinatie-eenheid is een hoogspanningsschakelaar voor binnenshuis, een combinatie van FZRN61-12DG geminiaturiseerde lastscheidingsschakelaar en SLAJ-12 (XRNT-10) hoogspanningsstroombegrenzing samensmelten. Het kan elke stroom verbreken tot aan de kortsluitstroom; de lastscheidingsschakelaar verbreekt de werkstroom, de zekering verbreekt de stroom en de verbinding verbreekt alle stroom tussen de werkstroom en de volledige kortsluitstroom. Tegelijkertijd opent de zekering door zijn slag de lastscheidingsschakelaar.

Typebeschrijving van FZRN61 lastscheidingsschakelaar met scheidingsschakelaar en aardingsschakelaar

GW-12 Outdoor AC HV Disconnect Switch

Gebruiksvoorwaarden

• Omgevingsluchttemperatuur: -30℃~+40℃;

• Hoogte: ≤1000m; boven 3000m kan worden aangepast;

• Relatieve luchtvochtigheid: daggemiddelde ≤95%, maandgemiddelde ≤90%;

• Aardbevingsintensiteit: ≤8 graad;

• Plaatsen zonder gevaar voor brand en explosie, chemische corrosie en hevige trillingen;

• Vervuilingsgraad: II.

Technische parameters en prestaties

NEE.	Item	Eenheid	Vacuüm lastscheidingsschakelaar			Vacuümlastscheidingsschakelaar-zekeringcombinatie FZRN61-12(D)/T200-31.5
NEE.	Item	Eenheid	FZN61-12(D)/Т630-20	FZN61-12(D)/Т1250-25
1	Nominale spanning	kV	12
2	Nominale frequentie	Hz	50
3	Nominale stroom	A	630	1250		200
4	Geschatte korte tijd is bestand tegen stroom	kA	20, 25
5	Nominale piekstroom	kA	50, 63
6	Nominale kortsluitstroom	kA	50		63	80
7	Nominale actieve belastingsbreekstroom	A	1250			1250
8	Nominale breekstroom in gesloten lus	A	1250			1250
9	Brekende nullasttransformator	kVA	2000
10	Aardfoutstroom	A	20
11	Lijn- en kabellaadstroom onder aardfoutomstandigheden	A	20
12	Nominale kortsluitbreekstroom	kA				31,5/50 (afhankelijk van de zekering)
13	Nominale overdrachtsstroom	A	3150
14	Vaste openingstijd	mevrouw	45
15	Stroomfrequentie bestand tegen spanning (1min)	kV	Fase-naar-fase, fase-naar-aarde, over vacuüm open contacten: 42, over ontkoppelde open contacten: 48
16	Blikseminpuls is bestand tegen spanning	kV	Fase-naar-fase, fase-naar-aarde, over vacuüm open contacten: 75, over ontkoppelde open contacten: 85
17	Mechanische levensduur	keer	>10000

Analysetekening productassemblage

1. bovenste uitlaat 2. hoofdschakelaar 3. isolerende basis 4. flexibele verbinding 5. bovenste zekeringhouder 6. zekering 7. onderste zekeringhouder 8. uitschakelplaat 9. onderste uitlaat 10. metalen frame 11. vacuümonderbreker 12. veermechanisme 13 bedieningspaneel 14. aardschakelaar

GW-12 Outdoor AC HV Disconnect Switch

Productstructuur Introductie

• De vacuümscheidingslastscheidingsschakelaar is een modulair product; de framestructuur: compacte structuur, geïntegreerde scheidingsschakelaar, vacuümlastscheidingsschakelaar, zekering, aardingsschakelaar als geheel krachtige elektrische hoogspanningsproducten.

• Klein formaat: breedte in open en gesloten toestand: de breedte van de vacuümlastscheidingsschakelaar ≤299 mm.

• Hoge parameters: de nominale stroom van de vacuümlastscheidingsschakelaar bedraagt maximaal 1250A; de nominale stroom van de combinatie-eenheid met schakelaar en zekering bedraagt maximaal 200 A, wat een transformator van 2000 kVA kan beschermen.

• De inkomende lijnscheidingsschakelaar is verbonden met de aardingsschakelaar. Nadat de aardingsschakelaar is geopend, wordt de inkomende lijnscheidingsschakelaar op dezelfde manier gesloten.

• Draaischakelaar met zichtbare breuk na opening.

• Er is een mechanische vergrendeling tussen de vacuümontkoppelingslastscheidingsschakelaar en de ontkoppelingsschakelaar (aardingsschakelaar) om verkeerde bediening te voorkomen. Zorg ervoor dat de vacuümlastscheidingsschakelaar kan worden gesloten nadat de hoofdschakelaar is gesloten; de scheidingsschakelaar kan pas worden geopend nadat de vacuümlastscheidingsschakelaar is geopend.

• De lastscheidingsschakelaar kan worden uitgerust met een elektrisch bedieningsmechanisme, dat elektrisch en handmatig is en bediening op afstand kan realiseren.

• Optionele hulpschakelaar, shunt- en overstroomuitschakeling.

• De openings- en sluitsnelheid van de vacuümlastscheidingsschakelaar wordt niet beïnvloed door de handmatige bediening.

• Het antimisbruikmechanisme voldoet aan de vereisten van de "vijf preventies" van de complete set hoogspanningsapparatuur.
