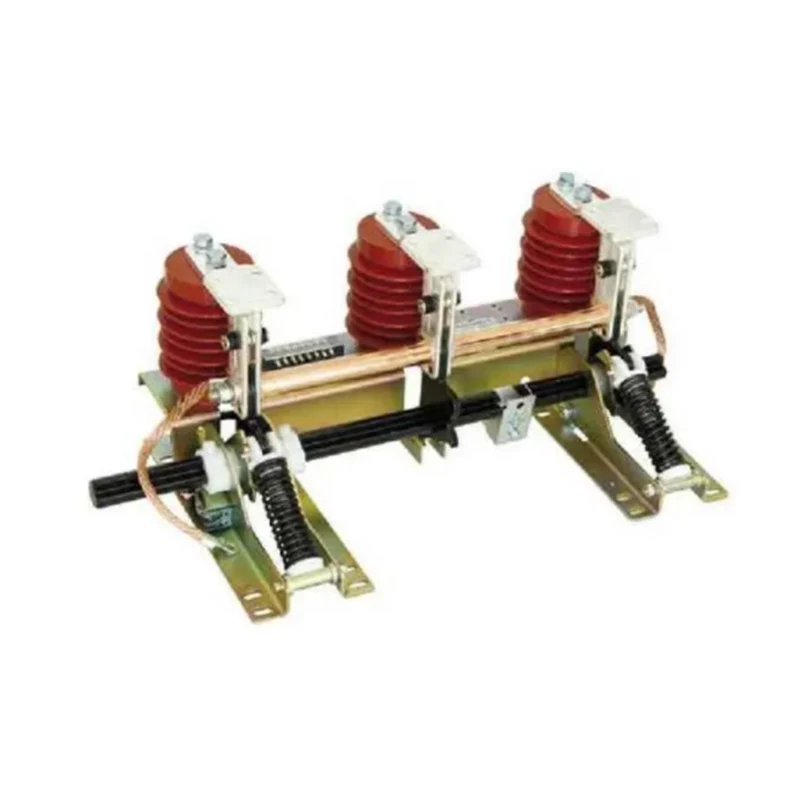

JN15-12 Aardingsschakelaar voor binnen

XUCKY Electric is een grootschalige fabrikant en leverancier van aardingsschakelaars in China. Wij zijn al jaren gespecialiseerd in modulaire elektrische eindapparatuur. Onze producten hebben een goed prijsvoordeel en bestrijken de meeste markten van Zuid-Amerika, het Midden-Oosten, Afrika en Zuidoost-Azië. We kijken ernaar uit om uw langetermijnpartner in China te worden. JN15-12 aardingsschakelaar voor binnen is een nieuw ontwerp dat, zoals verbeterd op het ESI-type, geschikt is voor een elektrisch voedingssysteem met 3-I2KV, driefasig, AC 50I60IHz-ondersteuning met verschillende soorten HV-schakelapparatuur en als aardingsbeveiliging. Er wordt voldaan aan de GB1985-2004- en IEC129-norm.

Stuur onderzoek

Productomschrijving

Productdefinitie van JN15-12 aardingsschakelaar voor binnenshuis

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Invoering

JN15-12 aardingsschakelaar voor binnen is een nieuw ontwerp dat, zoals verbeterd op het ESI-type, geschikt is voor een elektrisch voedingssysteem met 3-I2KV, driefasig, AC 50I60IHz-ondersteuning met verschillende soorten HV-schakelapparatuur en als aardingsbeveiliging. Er wordt voldaan aan de GB1985-2004- en IEC129-norm.

Werkende staat

1. Omgevingstemperatuur: -10°C -+40°C

2. Hoogte: 1000 m (sensorhoogte: 140 mm)

3. Relatieve vochtigheid: Daggemiddelde relatieve vochtigheid w 95% Maandgemiddelde relatieve vochtigheid w <90%

4. Aardbevingsintensiteit: w 8 graden

5. Vuilheidsgraad: II

Voornamelijk technische parameters van JN15-12 aardingsschakelaar voor binnenshuis

	Item	Eenheid	Gegevens
	Nominale spanning	Kv	12
	Geschatte korte tijd bestand tegen stroom (thermische stabiliteit)	DE	31.5
	Nominale kortsluiting is bestand tegen tijd	S	4
	Nominale kortsluitstroom	DE	80
	Nominale piekstroomsterkte (dynamische stabiliteit)	DE	80
Nominaal isolatieniveau	Geschatte kortstondige stroomfrequentie is bestand tegen spanning	Kv	42
Nominaal isolatieniveau	Nominale bliksemimpuls is bestand tegen spanning	Kv	75
	Levensduur van machines	tijd	2000

◎ JN15-12/31.5 aardingsschakelaar (ES-10/31.5) Overzicht en installatieafmetingen

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Koperen aansluitblok

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Gatenlocatiediagram

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Specificatie	E	F	G	H	D	C
JN15-12/31,5-165	165	75	160	565	426
JN15-12/31,5-18O	180	75	160	595	456
JN15-12/31,5 – 200	200	75	160	635	496
JN15-12/31.5—21O	210	75	160	655	516
JN15-12/31,5-220	220	75	160	675	536
JN15 12/31,5 230	230	75	160	695	556	96
JN15-12/31,5-250	250	75	160	735	596	96
JN15-12/31,5-275	275	75	185	810	646	96

Bestelnotities geven de productspecificatie aan, de centrale afstand tussen de polen, of het elektrische displayapparaat (type of ander display nodig is of niet) Let op de lengte van de softlink bij het bestellen (normaal L=250 mm).

Neem contact met ons op als u een speciaal verzoek heeft.
