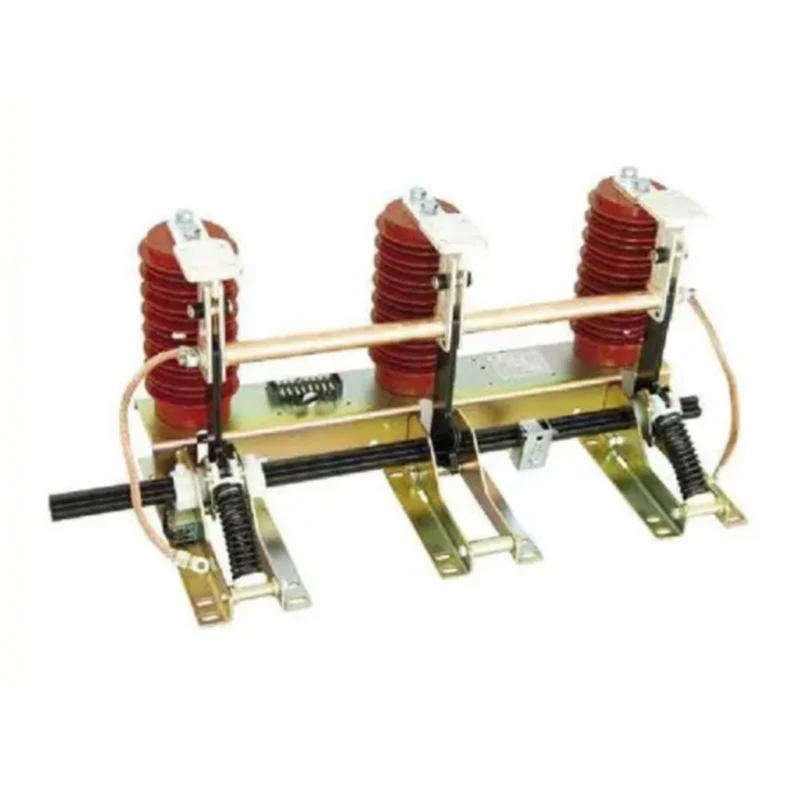

Aardingsschakelaar uit de JN15-24-serie

XUCKY Electric is een grootschalige fabrikant en leverancier van aardschakelaars in China. Wij zijn al jaren gespecialiseerd in modulaire elektrische eindapparatuur. JN15-24-serie aardingsschakelaar is een nieuw ontwerp en verbeterd ten opzichte van het JNl5-type, de installatiegrootte zonder enige verandering geschikt voor elektrisch energiesysteem met 20-24KVJhree-fase, AC 50 (60) Hz, ondersteuning met verschillende soorten HV-schakelapparatuur en als aardingsbescherming. Er wordt voldaan aan de GB1985-2004- en IEC129-norm.

Stuur onderzoek

Productomschrijving

Productdefinitie van aardingsschakelaar uit de JN15-24-serie

Jn17-12,40 Combined Grounding Switch

Installatietekening en boorlocatiediagram

Jn17-12,40 Combined Grounding Switch

Gatenlocatiediagram

Jn17-12,40 Combined Grounding Switch

Productmodel	E	F	G	H	D	C
JN15-24/31,5-210	210	75	160	655	516
JN15-24/31.5-22O	220	75	160	735	536
JN15-24/31.5-23O	230	75	160	810	556	96
JN15-24/31,5-25O	250	75	160	810	596	96
JN15-24/31.5-275	275	75	185	810	646	96

Introductie van de aardingsschakelaar uit de JN15-24-serie

JN15-24 aardingsschakelaar voor binnen is een nieuw ontwerp en verbeterd ten opzichte van het Jnl5-type, de installatiegrootte zonder enige verandering. Geschikt voor elektrisch energiesysteem met 20-24KVJ driefasig, AC 50 (60) Hz, ondersteuning met verschillende soorten HV-schakelapparatuur en als aardingsbeveiliging . Er wordt voldaan aan de GB1985-2004- en IEC129-norm.

Werkende staat

1. Omgevingstemperatuur: -10X ~ +40°C;

2.Hoogte: W 1000m

3. Relatieve vochtigheid: Daggemiddelde relatieve vochtigheid w 95%;

Maand gemiddelde relatieve vochtigheid w 90ºC

4. Aardbevingsintensiteit: w 8 graden;

5. Verontreinigingsklasse: II

Voornamelijk technische parameters van de aardingsschakelaar uit de JN15-24-serie

	Item	Eenheid	Gegevens
	Nominale spanning	Kv	24
	Geschatte korte tijd bestand tegen stroom (thermische stabiliteit)	DE	31.5
	Nominale kortsluiting is bestand tegen tijd	S	4
	Nominale kortsluitstroom	DE	80
	Nominale piekstroomsterkte (dynamische stabiliteit)	DE	80
Nominaal isolatieniveau	Geschatte kortstondige stroomfrequentie is bestand tegen spanning	Kv	65
Nominaal isolatieniveau	Nominale bliksemimpuls is bestand tegen spanning	Kv	95
	Mechanisme leven	tijd	2000
