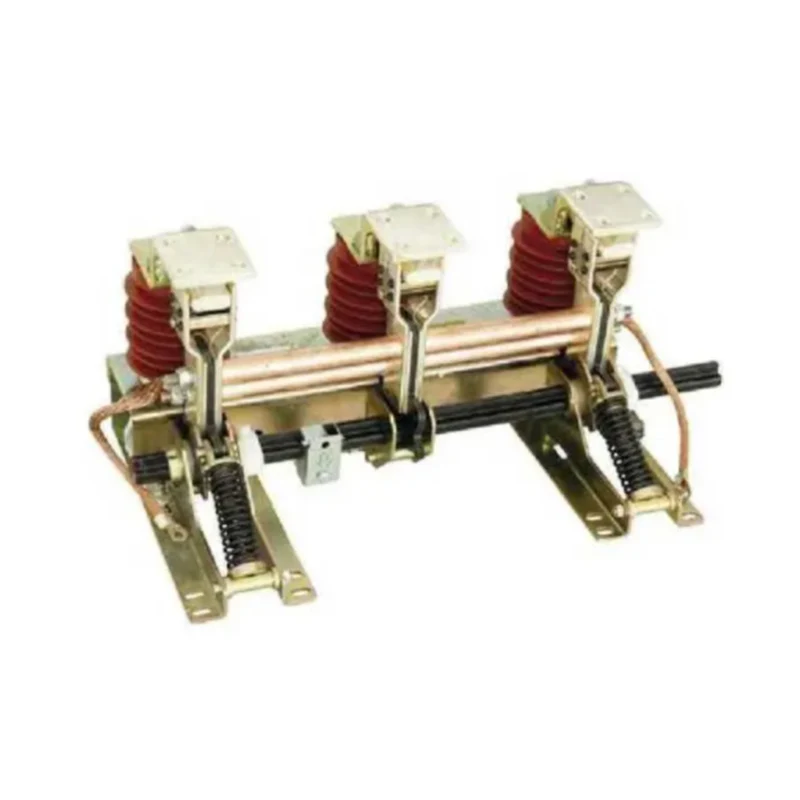

JN17-50 Gecombineerde aardingsschakelaar

China XUCKY Electric op maat gemaakte JN17-50 gecombineerde aardingsschakelaar is een nieuw ontwerp en verbeterd product van ons volgens het ESI-type, de structuur is geassembleerd, geschikt met elektrisch energiesysteem met 3-10KV, driefasig, AC 501601Hz, ondersteuning met verschillende soorten HV-schakelapparatuur en aardingsbeveiliging. Er wordt voldaan aan de GB1985-2004- en IEC129-norm.

Stuur onderzoek

Productomschrijving

Productdefinitie van JN17-50 gecombineerde aardingsschakelaar

Jn17-12,50 Combined Grounding Switch

JN17-50 serie indoor hoogspanningsaardingsschakelaar is een nieuw ontwerp en verbeterd product van ons volgens het ESI-type, de structuur is geassembleerd, geschikt voor elektrisch energiesysteem met 3-10KV, driefasig, AC 501601Hz, ondersteuning met verschillende soorten van HV-schakelapparatuur en aardingsbeveiliging. Er wordt voldaan aan de GB1985-2004- en IEC129-norm.

Werkende staat

1. Omgevingstemperatuur: -10°C 一+40°C

2. Hoogte: 1000 m (sensorhoogte: 140 mm)

3. Relatieve vochtigheid: Daggemiddelde relatieve vochtigheid w 95% Maandgemiddelde relatieve vochtigheid w <90%

4. Aardbevingsintensiteit: w 8 graden

5. Vuilheidsgraad: II

Voornamelijk technische parameters van JN17-50 gecombineerde aardingsschakelaar

	Item	Eenheid	Gegevens
	Nominale spanning	Kv	12
	Geschatte korte tijd bestand tegen stroom (thermische stabiliteit)	DE	50
	Nominale kortsluiting is bestand tegen tijd	S	4
	Nominale kortsluitstroom	DE	125
	Nominale piekstroomsterkte (dynamische stabiliteit)	DE	125
Nominaal isolatieniveau	Geschatte kortstondige stroomfrequentie is bestand tegen spanning	Kv	42
Nominaal isolatieniveau	Nominale bliksemimpuls is bestand tegen spanning	Kv	75
	Levensduur van machines	tijd	2000

JN17-12/50 aardingsschakelaar (ES-10/31.5) Overzicht en installatieafmetingen

Jn17-12,50 Combined Grounding Switch

Koperen aansluitblok

Jn17-12,50 Combined Grounding Switch

Gatenlocatiediagram

Jn17-12,50 Combined Grounding Switch

Specificatie	E	F	G	H	D
JN17-12/5O-21O	210	50	185	655	516
JN17-12/50-220	220	50	185	675	536
JN17-12/50-230	230	50	85	695	556
JN17-12/50-250	250	50	185	735	596
JN17-12/50-275	275	50	210	810	646

Bestelnotities Geef de productspecificatie aan, de centrale afstand tussen de polen, of het elektrische weergaveapparaattype van het display al dan niet nodig is. Houd bij het bestellen rekening met de lengte van de softlink (normaal L=250 mm).

Neem contact met ons op als u een speciaal verzoek heeft.
