Omschakelaar

I. Toepasselijk bereik

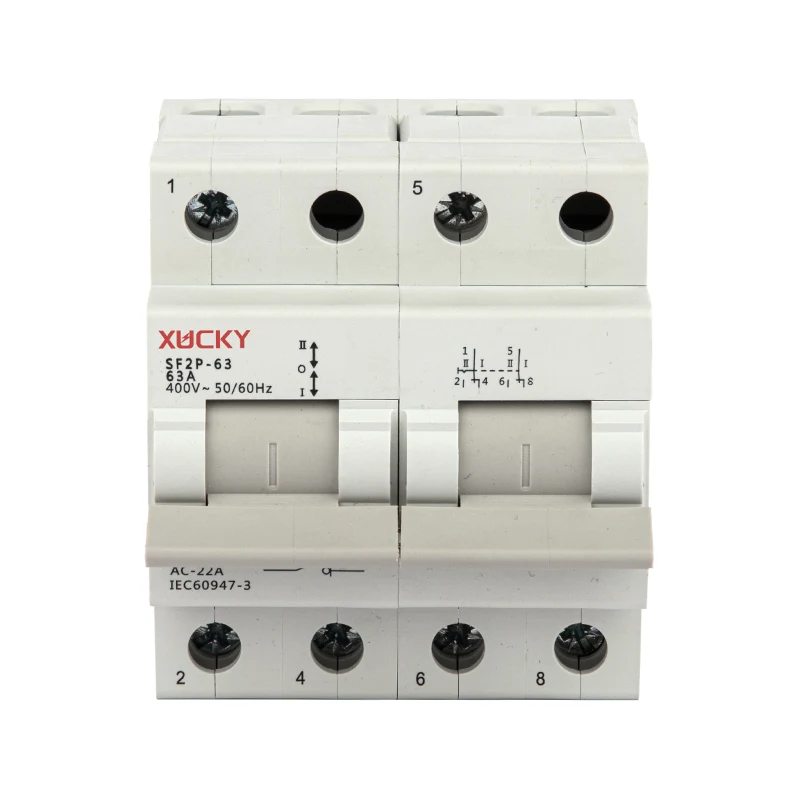

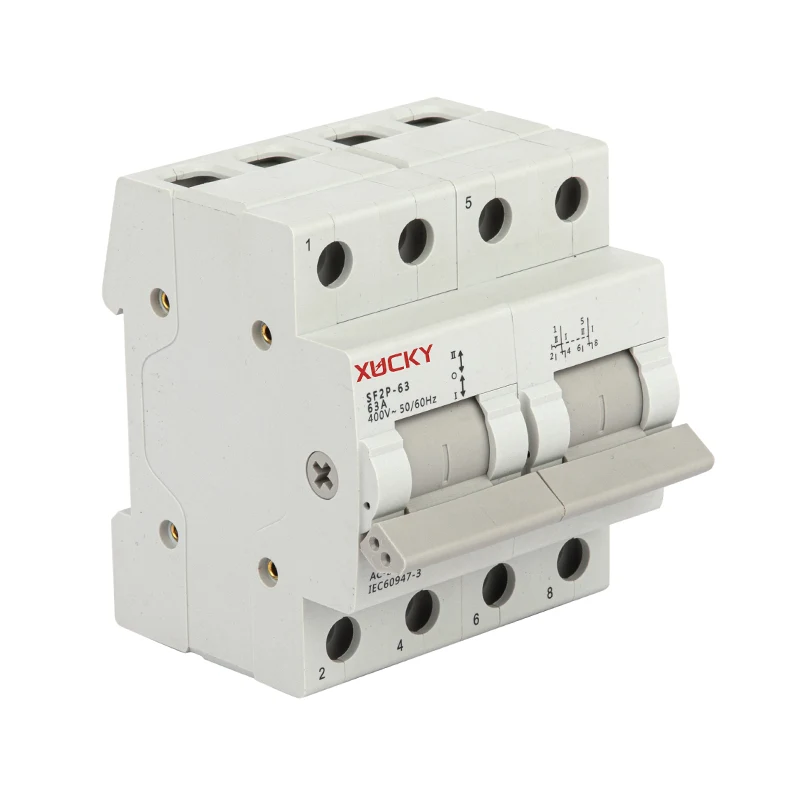

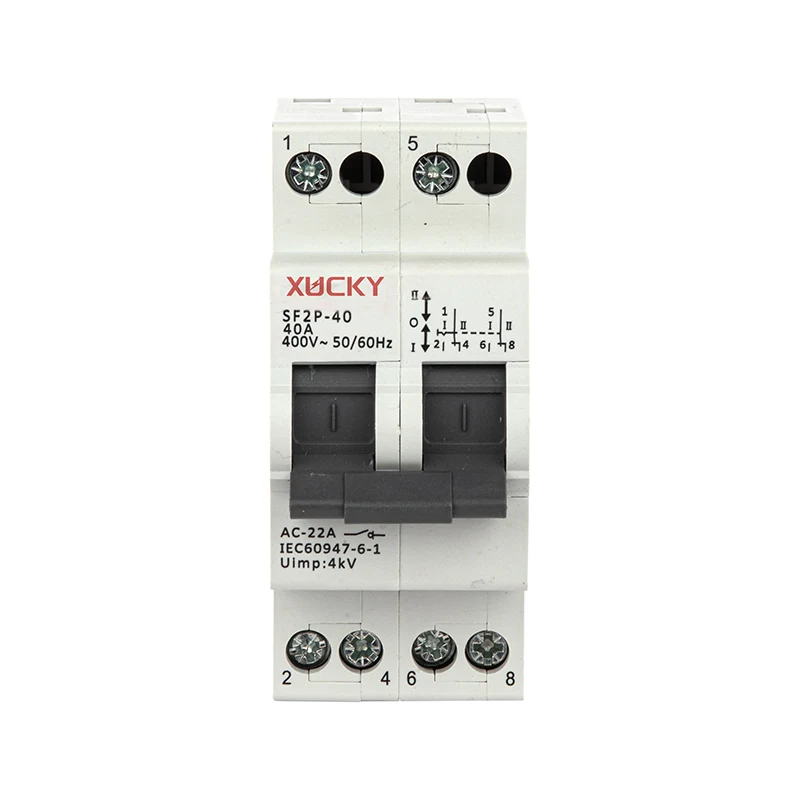

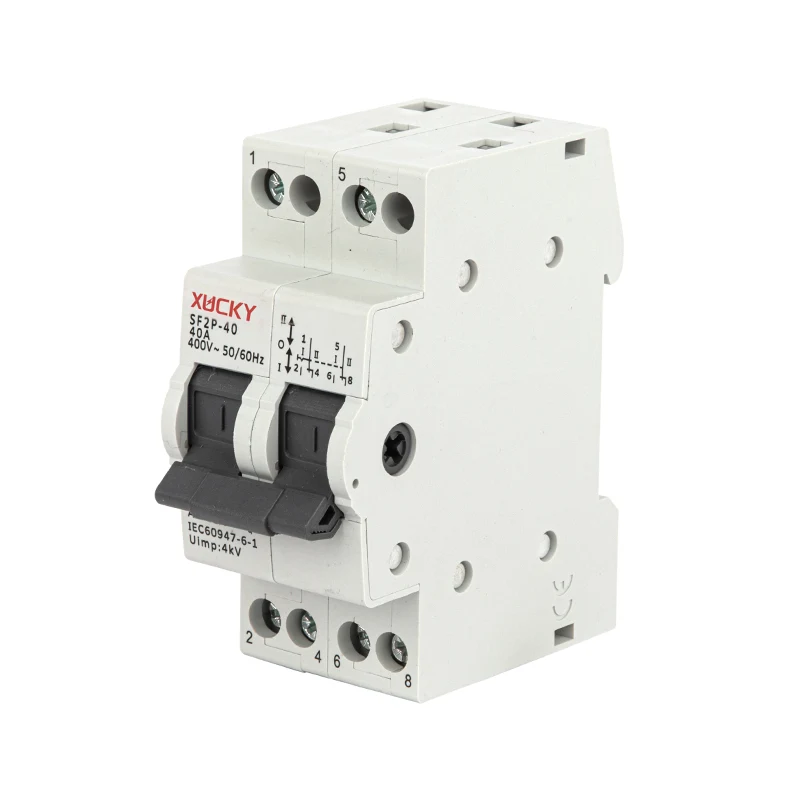

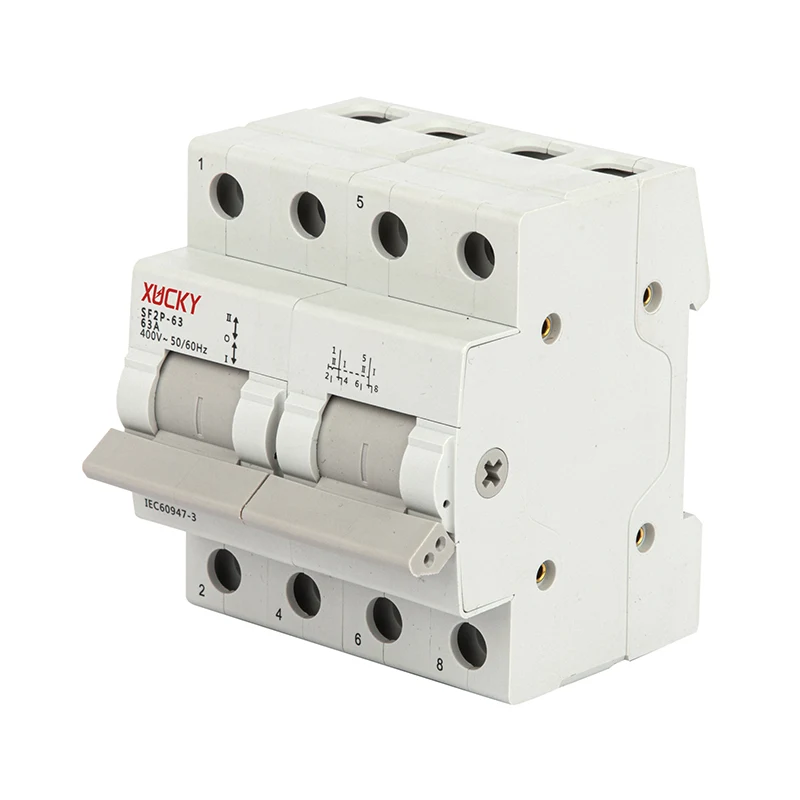

SF-serie DIN-rail installatie micro-omschakelaar is een soort schakelapparaat dat toepasbaar is op het hybride weerstands- en impedantiecircuit met AC 50Hz of 60Hz, nominale spanning onder 230-400V en nominale stroom 16A-125A, waardoor 2 stroombronnen of belastingconversie mogelijk zijn, waardoor de functies van circuitconversie en schakelaarontkoppeling. Het kan worden gebruikt voor het omschakelen van de stroomvoorziening van elektrische apparatuur, het omschakelen van de positieve en omgekeerde werking van de motor, het meten van de spanning van het retourcircuit en faseverandering van stroom enz. Het product voldoet aan de standaard IEC60947-3 en EN60947-3

II. Producteigenschappen

De micro-omschakelaar voor montage op DIN-rail realiseert de omschakeling van de O-, L- en Il-posities direct met handmatige bediening. De draaigleuf van de interne handgreep en de schuifpositie van de spindel zijn allemaal bedekt met hoogwaardig smeermiddel om mechanische slijtage te verminderen. Het dynamische en statische contact gebruikt de redelijke contactmethode met goede geleiding en stabiliteit. De modulaire en standaard gidsinstallatiestructuur is bijzonder geschikt voor het aanpassingscircuit van terminalcombinatieapparatuur.

Specificatie en functie

■ AAN- en UIT-indicator

■ Conform standaard IEC60947-3

■ De positie AAN/UIT-hendel komt overeen met de status van de contacten

■ Snelle installatie en verwijdering

III.Technische parameters

IV. Algemene en installatieafmetingen

V. Installatie- en gebruiksinstructies en opmerkingen ter attentie

■ De micro-omschakelaar voor installatie op de DIN-rail moet verticaal worden geïnstalleerd, waarbij de bovenste aansluiting is aangesloten op de stroombron en het dynamische contact spanningsloos is wanneer deze wordt losgekoppeld, om de menselijke veiligheid tijdens handmatige bediening te garanderen.

■ Normaal gesproken mag de micro-omschakelaar voor DIN-railinstallatie tijdens het in- en uitschakelen niet belast worden gebruikt.

■ Het bovenste uiteinde is voor inkomende lijn en het onderste uiteinde voor uitgaande lijn (laadterminal), omgekeerde aansluiting is niet toegestaan. Als het nodig is om de stroom van positie I en II uit te schakelen, wanneer de hendel naar positie O wordt geduwd, zijn positie I en II allemaal uitgeschakeld. Als positie II moet worden geactiveerd, duwt u de hendel omhoog, waarna het contact van positie II wordt aangesloten en dat van positie I wordt losgekoppeld; als positie I moet worden geactiveerd, trekt u de hendel naar beneden, dan is het contact van positie I verbonden, terwijl dat van positie II is verbroken.

■ De omschakeling van het product in 3 standen wordt gerealiseerd door de werking van mechanische onderdelen die afhankelijk zijn van de compressie en ontspanning van de hoofdveer. De hendel heeft een hoge bedieningskracht nodig en vertoont een grote traagheidskracht (63A-125A product). Meestal is het moeilijk om een ​​nauwkeurige omschakeling met één hand te realiseren, en de onjuiste bediening zal een abnormale omschakeling van het circuit veroorzaken. Tijdens gebruik wordt aanbevolen om het 63A-125A-product met beide handen te bedienen of met een door de fabriek geleverd accessoire (de verlengde bedieningshendel).

■ De micro-omschakelaar voor installatie op DIN-rail mag tijdens het aansluiten en loskoppelen (gebruik bij overbelasting) niet met overstroom worden belast, en mag ook niet worden in- en uitgeschakeld met normale werkstroom. Duw of trek nooit met grote kracht aan de schakelaar om ongelukken of verkorting van de levensduur te voorkomen.

■ Als er meerdere wisselschakelaars tegelijkertijd in de gesloten verdeelkast worden geplaatst, kan er zich warmte in de kast ophopen, waardoor de temperatuur stijgt en de schakelaar extreem heet wordt. Na langdurig gebruik zullen de isolerende delen van de producten beschadigd raken en zal de levensduur van het product afnemen. Wanneer de temperatuur boven de + 40C komt, moet het product worden verlaagd. Als de deratingfactor 0,8 is. dan is de maximale werkstroom de nominale stroom vermenigvuldigd met de factor 08 (bijvoorbeeld: de maximale werkstroom 125Ax 0,8= 100A).

■ De micro-omschakelaar voor installatie op DIN-rail heeft geen boogdovende kamer. Het is niet toegestaan ​​deze te gebruiken voor het onderbreken van foutstroom. Indien nodig kan de klant de juiste zekeringcombinatie selecteren om grote belasting- en kortsluitingsbreekcapaciteiten beschikbaar te maken (de betonbreekcapaciteit wordt bepaald door het breekvermogen van de geselecteerde zekering). Het doorsnedegebied van de verbindingsdraad van verandering- overschakelaar moet overeenkomen met de nominale stroom om normaal gebruik van het product te garanderen. Het koppel van productdraad: 1,2 N. mat 16-40A.

■ Tijdens het gebruik moeten de aansluitklemmen van de schakelaar en de draden worden gecontroleerd of ze goed vastzitten met schroeven. Als de aansluitingen van kleur veranderen,
