RCBO C65

De Xucky's hoge kwaliteit RCBO C65 6KA Type A 1P+N & 3P+N RCBO (Reststroom bediende stroomonderbreker met integrale overstroombeveiliging) is de perfecte oplossing voor een volledige bescherming tegen overstroom- en aardfoutstromen. In twee modules breedte (36 mm) en vier modules breedte (72 mm) zorgen de serie op elk moment en onder elke staat, de veiligheid van mensen, faciliteiten en aanverwante apparatuur

Stuur onderzoek

Productomschrijving

RCBO C65

Productvoordelen

● Voorwaartse en omgekeerde bedrading is toegestaan door Xucky hoogwaardige RCBO C65;

● De boven- en onderkant kan worden aangesloten op een busbalk met een dwarsdoorsnede van maximaal 16 mm2 en op draden met een dwarsdoorsnede van maximaal 25 mm2;

● Lekindicator (blauw/rood bord in het kleine venster) maakt het gemakkelijk om de bron van productfouten te controleren en verkort de onderhoudstijd;

● Verbeterde veiligheidsvoorzieningen: deze RCBO C65 biedt overbelasting en kortsluitbeveiliging om een veilige en betrouwbare werking van circuits in binnenlandse, commerciële en residentiële toepassingen te garanderen.

● Hoge kwaliteit constructie: met hoogwaardige materialen en constructie biedt deze miniatuurstroomonderbreker RCBO C65 betrouwbare prestaties en duurzaamheid die voldoet aan de verwachtingen van veeleisende gebruikers.

● Veelzijdig ontwerp: de luchtschakelaar is ontworpen voor zowel binnenlands als commercieel gebruik, waardoor het een veelzijdige oplossing is voor een breed scala aan elektrische toepassingen, waaronder gebieden met een hoog verkeer of gebieden met een hoge vraag naar elektriciteit.

Sollicitatie

Standaard: bevestigen tot EN/IEC 61009 -1

Breekcapaciteit: 6KA

Bescherming: grondfout, overstroom en kortsluiting

Nominale stroom. In: 3,6,10,16,20, 25,32, 40a

Werken. I △ n: 10.30. 100. 300 mA

Kenmerk: B.C

Rated Rest Rest Current Operated Making & Breaking Capaciteit I △ M: 500A

Rated Rest Rest Non -Operated Stroom L △ NO: 0,5i △ n N

Rated Impulse bestand tegen spanning UIMP: 4000V

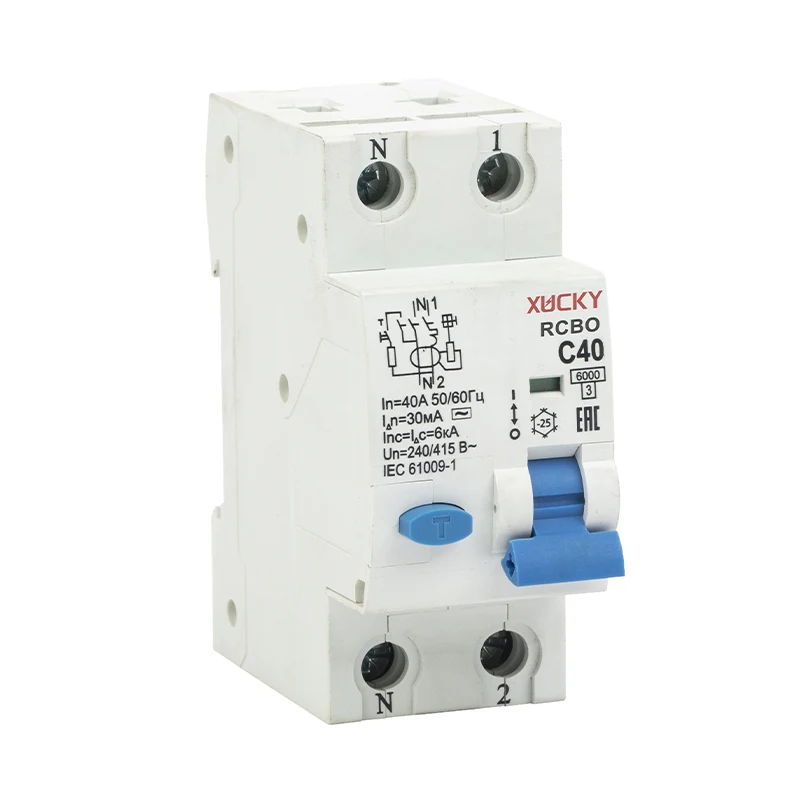

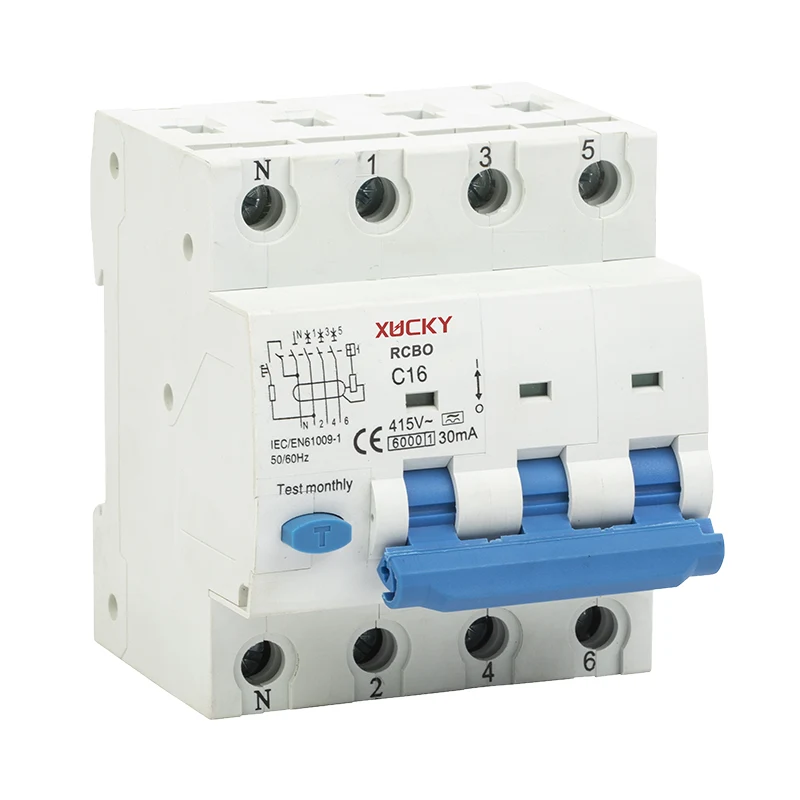

Aantal polen: 1p+n, 3p+n

Nominale spanning: 230VAC

Beschermingsgraad: -25 ℃ ~+40 ℃

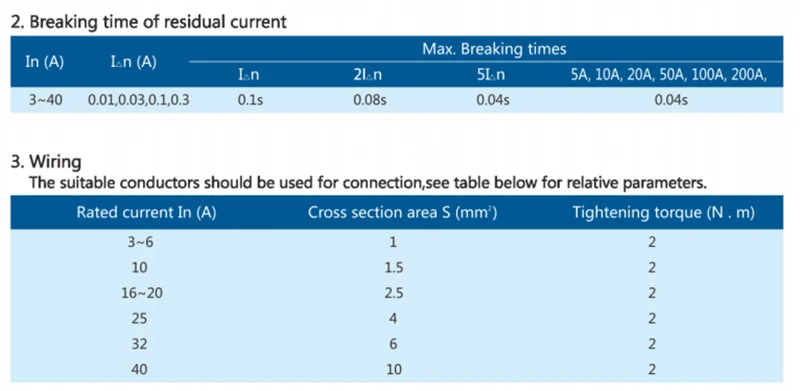

Reststroom off -Time ≤ 0,1 sec.

Type reis grondfout: elektro-magnetisch

Overstroom: thermisch magnetisch

Beschermingsgraad: IP20

Monteer op 35 mm din -rail

Breedte 2 modules

Terminal Lug -type en pintype

Technisch gegevensblad

	Type			2P	4P
	Normen			IEC/EN 61009-1, IEC/EN 61009-2-1;
	Certificaat			CB, CE, ROHS
	Land van herkomst			CHINA
Elektrische kenmerken	Type (golfvorm van de aardlekkage die wordt gedetecteerd)			Type A, type AC
	Aantal polen			1p+n	3p+n
	Nominale stroom	In	A	6, 10, 13, 16, 20, 25, 32, 40, 50, 63 a	6, 10, 13, 16, 20, 25, 32, 40 a a
	Nominale gevoeligheid	IΔN	ma	10, 30, 100, 300 ma	30, 100, 300 ma
	Nominale spanning	Ue	V	220/230/240 V	380/400/415 V
	Bedrijfstijd	Type A / Type AC		Onmiddellijk
		Type A [S]		10 ms vertraging
		Type A [G]		40 ms vertraging
	Isolatiespanning	Ui	V	500V AC
	Overspanningscategorie			III
	Vervuiling			2
	Bedrijfsspanning van circuittest		V	187 - 264 V	230 - 485 V
	Nominale frequentie		Hz	50/60 Hz
	Rated Breaking Capaciteit Acc. naar IEC/EN 61009-1	ICN	A	10.000 A
	Rated Breaking Capaciteit Acc. naar IEC/EN 64947-2 (Alleen verwijzend naar kortsluittest)	ICU	A	15.000 a
		ICS	A	7.500 A (50%ICU)
	Rated resterende breekcapaciteit acc.to IEC/EN 61009-1	Iδm	A	3000 A
	Nominale impuls die zijn tegen spanning weerstaan (1,2/50)	Uimp	kv	4 kV
	Diëlektrische testspanning bij Ind. freq. gedurende 1 minuut.		kv	2,5 kV (50/60Hz, 1 min.)

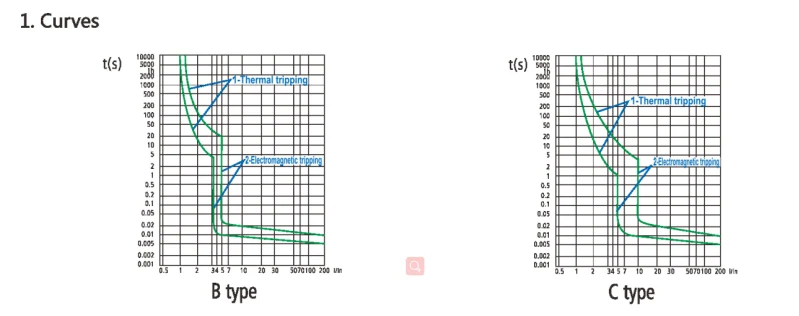

	Thermomagnetische afgifte - kenmerken			Kenmerken B: 3in - 5in
				Kenmerken C: 5in - 10in
	Energiebeperkende klasse acc. naar en 61009-1			3
	Stroomstroomweerstand (golf 8/20)		A	3000 A

Mechanische kenmerken	Huisvesting			Insulatiegroep I - II, RAL 7035
	Schakelaar			Isolatiegroep II, RAL 5017
	Testknop			Insulatiegroep II, RAL 2000
	Contactpositie -indicatie			Groen / rood venster
	Aard Fault Trip -indicatie			Witraam
	Elektrisch leven	Werking		4000 cycli
	Mechanisch leven	Werking		10000 cycli
	Bescherming graad acc. naar en 60529	Huisvesting		IP4X
		Terminals		IP2X
	Schokweerstand acc. naar IEC/EN 60068-2-27			25G - 2 schokken - 13ms
	Trillingsweerstand Acc. naar IEC/EN 60068-2-6			0,1 mm of 1 g - 20 cycli op 5 ... 150 ... 5 Hz
	Omgevingscondities (vochtige warmte) ACC. naar IEC/EN 60068-2-30		° C/RH	28 cycli met 55 ° C/90-96% en 25 ° C/95-100%
	Referentietemperatuur voor het instellen van thermisch element		° C	30 ° C
	Omgevingstemperatuur (met dagelijks gemiddelde ≤ +35 ° C)		° C	-25… +40 ° C
	Opslagtemperatuur		° C	-40 ... +70 ° C
Installatie	Type terminal			Twin-Purpose Terminal (lift / open mond)
	Terminale grootte voor kabels	onder / top	mm²	25/35 mm²
	Terminale grootte voor pin busbar	onder / top	mm²	10/16 mm²
	Terminale grootte voor vorkbus	onder / top	mm²	M6 - 10/16 mm²
	Solid /gestrande bedrading			1x 1 mm² - 35 mm² 2 x 1 mm² - 16 mm² *
	Flexibele draden met of zonder ferrulen			1x 1 mm² - 25 mm² 2 x 1 mm² - 10 mm² *
	Aanscherping koppel	onder / top		2 nm
	Strippen lengte van de kabel			10 mm
	Montage			Wij Din Rail in 60715 (35 mm) door middel van montageklip
	Montagepositie			Elk
	Verbinding maken met			Bovenste/onderste terminals

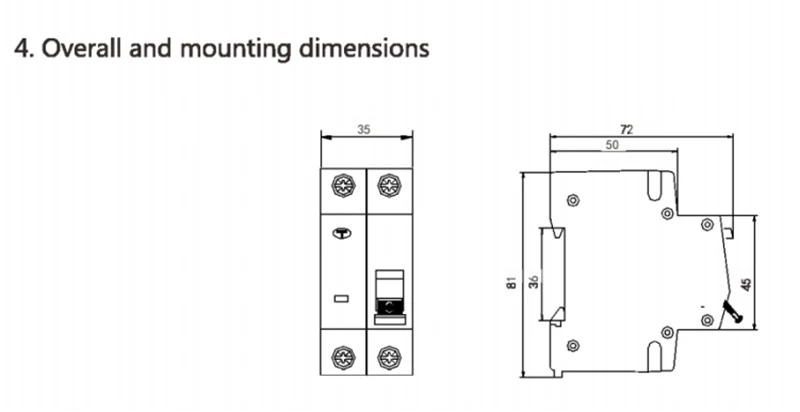

	Afmetingen (H X W X D)		mm	90 x 36 x 72 mm	90 x 72 x 72 mm
	Gewicht		kg	0,19 kg	0,42 kg
Verpakking	Het verpakken van een (Individuele doos)	Hoeveelheid	stukken	1	1
		Dimensie (HWD)	mm	904080 mm	907881 mm
		Gewicht	kg	0,2 kg	0,43 kg
	Verpakking B (*a) (Middle Box)	Hoeveelheid	stukken	6	3
		Dimensie (HWD)	mm	2559591,2 mm	2429889 mm
		Gewicht	kg	1,3 kg	1,3 kg
	Inpakken C (*B) (Master Carton)	Hoeveelheid	stukken	60	30
		Dimensie (HWD)	mm	510275200 mm	520255200 mm
		Gewicht	kg	14,5 kg	14,5 kg
Combinatie met Hulpelementen	Hulpcontact			En (yys)	En (yys)
	Allarm Contact			En (yys)	En (yys)
	Shunt -reis			En (yys)	En (yys)
	Hulpcontact voor bodemfitting			En (yys)	En (yys)
	Undervoltage release			En (yys)	En (yys)
	Overspanning			En (yys)	En (yys)
	Motorbedrijfsapparaat			En (yys)	En (yys)
