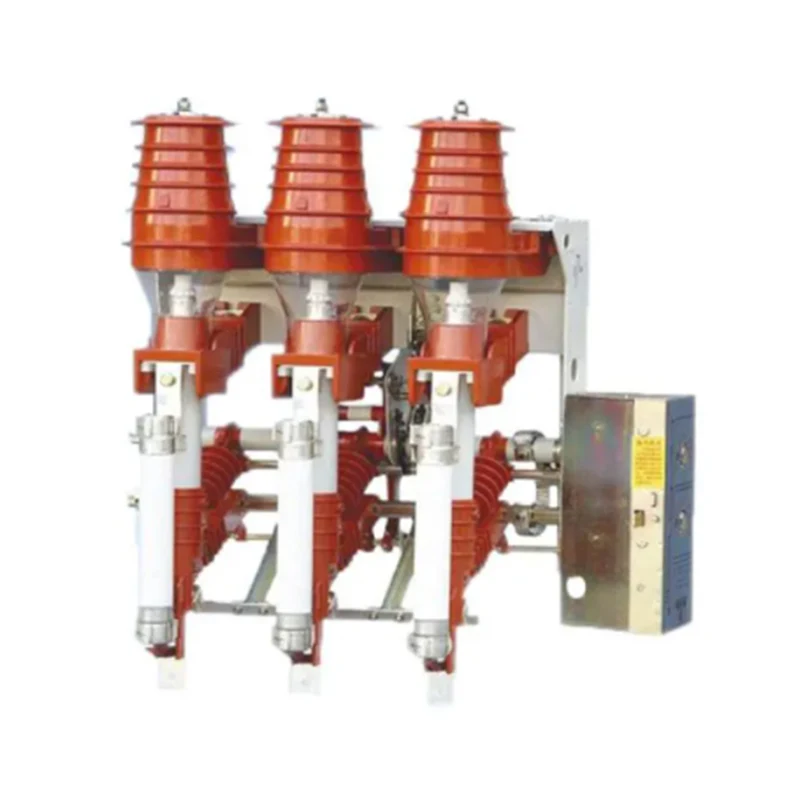

FN12-12-serie hoogspanningsschakelaar voor luchtbelasting voor binnen

De FN12-12-serie indoor hoogspanningsluchtlastschakelaar van het merk XUCKY Electric is een driefasige AC 50Hz 12kV binnenschakelapparatuur.
♦ Installatiewijze: aan de voorzijde gemonteerd, aan de zijkant gemonteerd, opklapbaar;
♦ Bedieningsmechanisme: veerbedieningsmechanisme, handmatig type en elektrisch type beschikbaar;
♦ Type bediening: rechterbediening en linkerbediening;
♦ Toepassing: 12kV-schakelapparatuur voor binnen.

Stuur onderzoek

Productomschrijving

Overzicht

De FN12-12-serie indoor hoogspanning luchtlastscheidingsschakelaar is een driefasige AC 50Hz 12kV binnenschakelapparatuur.

♦ Installatiewijze: aan de voorzijde gemonteerd, aan de zijkant gemonteerd, opklapbaar;

♦ Bedieningsmechanisme: veerbedieningsmechanisme, handmatig type en elektrisch type beschikbaar;

♦ Type bediening: rechterbediening en linkerbediening;

♦ Toepassing: 12kV-schakelapparatuur voor binnen.

Omgevingsomstandigheden van de FN12-12-serie hoogspanningsschakelaar voor luchtbelasting binnenshuis

♦ Omgevingstemperatuur: -25°C 〜+40°C;

♦ Hoogte: <1000m (boven zeeniveau);

♦ Relatieve luchtvochtigheid: daggemiddelde <95%, maandgemiddelde <90%;

♦ Aardbevingsintensiteit: <8 niveau;

♦ Vervuilingsgraad: II;

♦ Plaatsen zonder brand, explosie, chemische corrosie en ernstige trillingen.

Belangrijkste technische parameters van de FN12-12-serie hoogspanningsschakelaar voor luchtbelasting binnenshuis

NEE	Item			Eenheid	FN12-12D/6 30-20	FN12-12RD/1 25-31,5
1	Nominale spanning			kV	12	12
2	Nominale frequentie			Hz	50	50
3	Nominale stroom			A	630	125
4	1min netfrequentie bestand tegen spanning (fase naar aarde, tussen polen, open contacten)		Fase-naar-aarde, fase-naar-fase	kV	42	42
4			Isolerende breuk	kV	48	48
5	Nominale bliksemstoothoudspanning (fase naar aarde, tussen polen, open contacten)		Fase-naar-aarde, fase-naar-fase	kV	75	75
5			Isolerende breuk	kV	85	85
6	Geschatte korte tijd bestand tegen stroom (thermische stabiliteitsstroom)		Lastscheidingsschakelaar	kA	20
6			Aarde schakelaar	kA	20
7	Nominale kortsluitingsduur (thermische stabiliteitstijd)		Lastscheidingsschakelaar	s	4
7	Nominale kortsluitingsduur (thermische stabiliteitstijd)		Aarde schakelaar	s	2
8	Nominale kortsluitstroom (piek)			kA	50
9	Nominale breekstroom	Actieve belastingbreekstroom		A	630
		Lusonderbrekingsstroom			630
		5% actieve belastingsstroom			31.5
		Kabel laadstroom			10
		Onbelaste transformatorcapaciteit		kVA	1250
10	Nominale kortsluitstroom (limietstroomzekering)			kA		31.5
11	Nominale overdrachtsstroom			A		1200
12	Mechanische levensduur			keer	2000	2000
13	De energie van de spits			J		1±0,5
