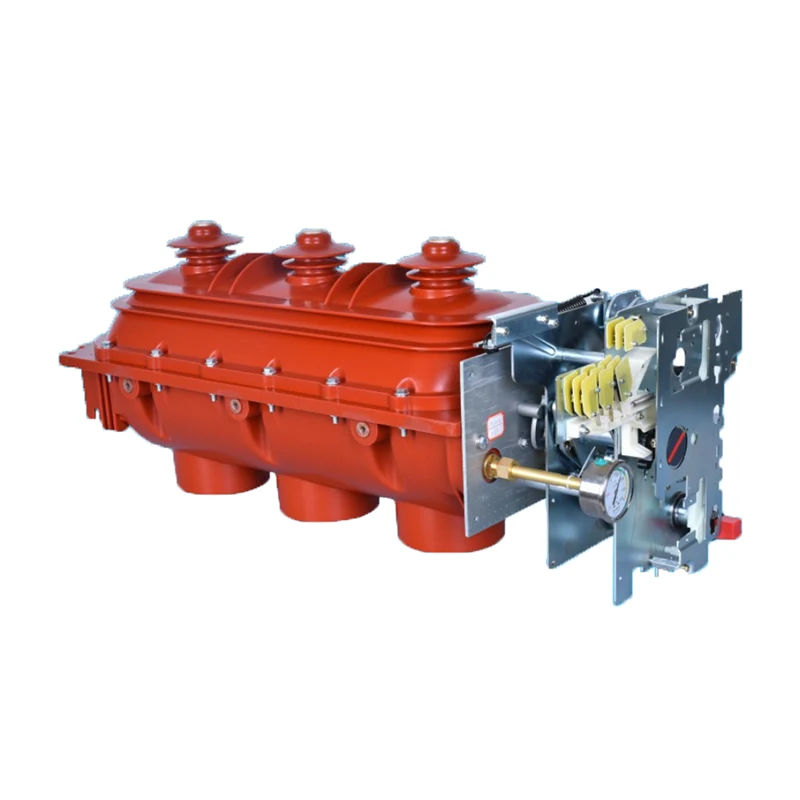

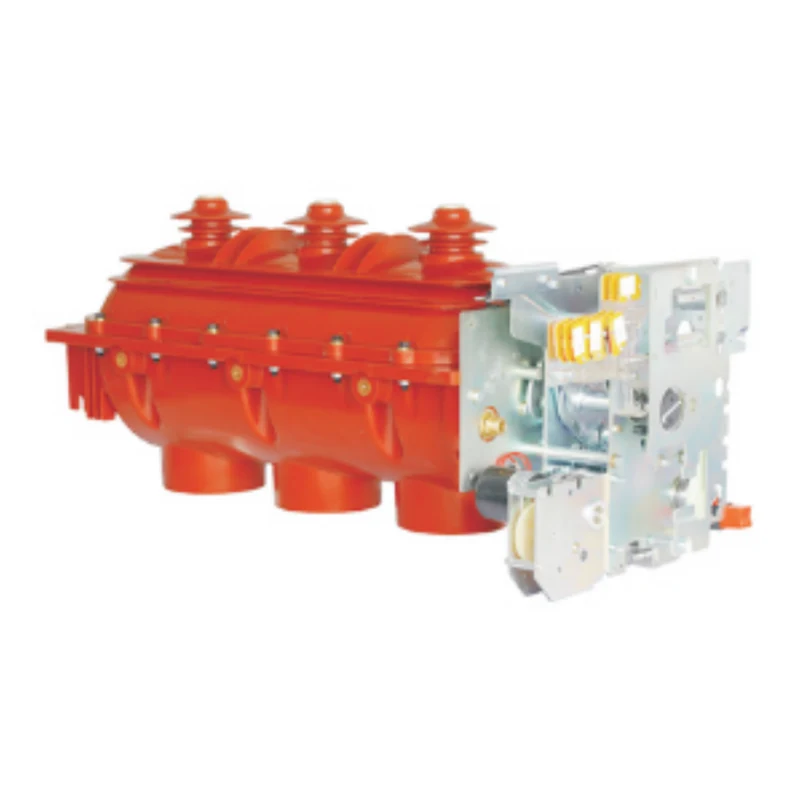

FLN36-12 Hoogspanningszwavelhexafluoride belastingsschakelaar voor binnen

FLN36-12 Indoor hoogspanningszwavelhexafluoride belastingschakelaar is een middenspanningsschakelapparaat ontwikkeld door een professionele fabrikant XUCKY. Het is een multifunctioneel middenspanningsbord dat schakel-, openings- en aardingsfuncties integreert. Het maakt gebruik van een volledig afgedichte, versterkte behuizing van epoxyhars gevuld met 0,05 MPa SF6-gas. Welkom om ons te contacteren!

Stuur onderzoek

Productomschrijving

Sollicitatie

Xucky's hoogwaardige FLN36-12 Indoor hoogspanningszwavelhexafluoride-belastingsschakelaar is een middenspanningsschakelaar ontwikkeld door ons bedrijf met verwijzing naar internationale nieuwe technologie en volgens de relevante normen van het Chinese energiesysteem, en de prestatie-indicatoren voldoen aan de nationale norm GB / T3804-2017 "3,6 kV-40,5 kV hoogspannings-AC-belastingsschakelaar", wat het belangrijkste schakelelement van de ring is hoofdeenheid.

De FLN36-12D/FL(R)N36-12D-serie indoor hoogspanningszwavelhexafluoride-belastingsschakelaar is een verzameling rem-, openings- en aarding als een van de multifunctionele middenspanningsschakelaars, in een volledig afgedichte, met een versterkte structuur van epoxyhars omhulsel gevuld met O.O5MPa SF6-gas, met de minste onderdelen om de bovengenoemde drie functies te bereiken, om de kwaliteit van het product, verbetert de betrouwbaarheid.

Het is onderhoudsvrij en kan onder normale omstandigheden meer dan 20 jaar veilig functioneren.

Conditie gebruiken

Relatieve vochtigheid:

Daggemiddelde <95%

Maandelijks gemiddelde <90%

Hoogte: <5000m

Ernstige trillingen en schokken, evenals geen brand, chemische corrosie, explosiegevaarlijke locatie

Dwing de norm af:

GB/T3804-2017

Hoogspannings-AC-belastingsschakelaar

3,6 kV-40,5 kV

Technische parameter

Nummer	Naam		Eenheid	Gegevens
1	Nominale spanning		kV	12
2	Nominale frequentie		Hz	50
3	Huidige beoordeling		A	630
4	Nominale piekstroom		de	50
5	4S nominale korte tijd bestand tegen stroom		de	20
6	Nominale sluitstroom		de	50
7	Nominale breekstroom	Actieve belastingonderbrekingsstroom	A	630
		Onderbrekende stroom met gesloten lus	A	630
		Kabellaadonderbrekingsstroom	A	10
8	De stroomfrequentie is bestand tegen een spanning van 1 minuut tussen fase, tot aan de grond/breuk		kV	42/48
9	Bestand tegen blikseminslag met interfase-interfase, naar aarde/breuk		kV	75/85
10	Relatieve druk van Sf6-gas (overdruk van 20°C)		MPa	≤0,04
11	Nominale bedrijfsspanning (elektrisch)		V	AC220,DC220
12	Nominale spanning van shunttripper		V	AC220,DC220
13	Gemiddelde openingssnelheid		mevrouw	3,5±1,5
14	Gemiddelde sluitsnelheid		mevrouw	3,5±1,5
15	Gelijktijdig openen en sluiten in drie fasen		mevrouw	≤3
16	Hoofdlusweerstand		mΩ	≤120
17	Handmatige bediening is momenteel het meest actueel		N.m	≤160
18	Middenafstand tussen fasen		mm	210 ± 0,5
