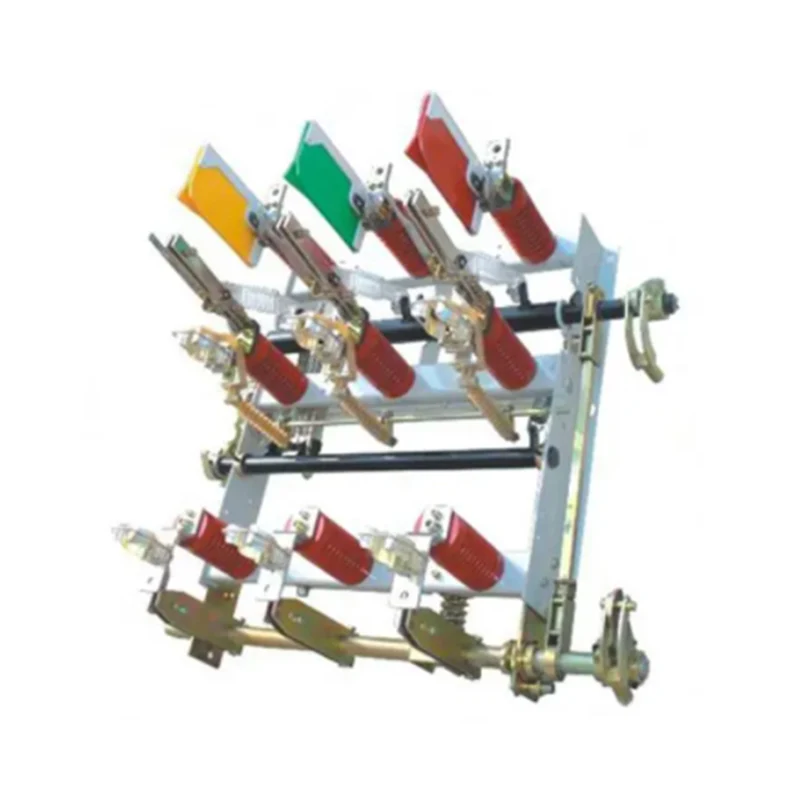

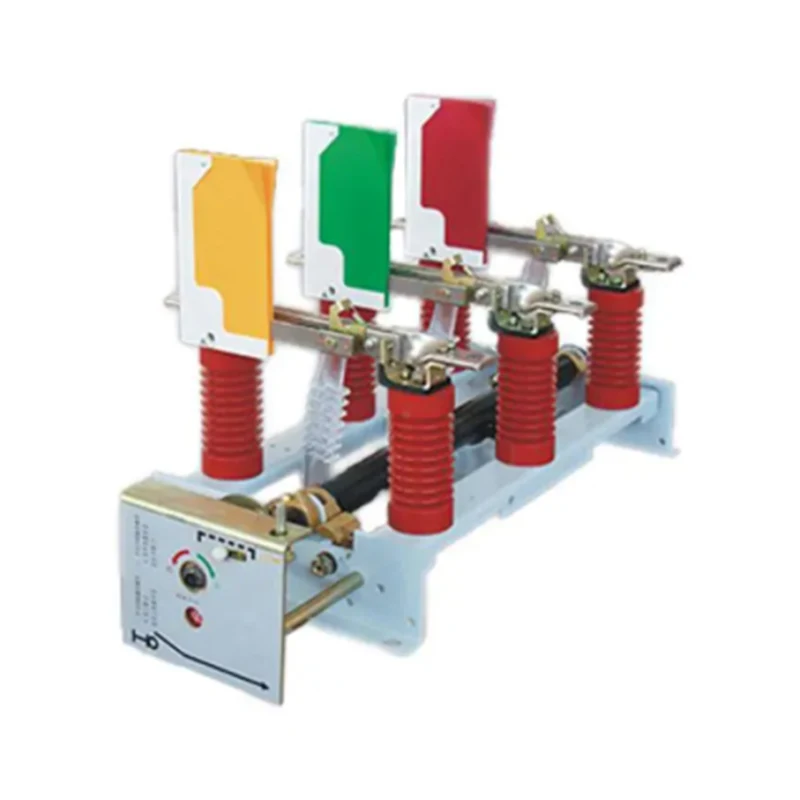

FN7-12-serie hoogspanningsschakelaar voor luchtbelasting voor binnen

Sollicitatie

FN7-12 is een nieuw type luchtlastscheidingsschakelaar voor hoogspanning binnenshuis. Het is geschikt voor AC 50Hz, nominale spanning 12KV driefasig wisselstroomsysteem, als breukbelastingsstroom en kortsluitstroom.

Typebeschrijving van de FN7-12-serie hoogspanningsschakelaar voor luchtbelasting voor binnen

Arbeidsomstandigheden

● Omgevingstemperatuur: -25 °C~ 40°C;

● Hoogte: <1000m;

● Relatieve luchtvochtigheid: daggemiddelde <95%; Maandgemiddelde <90%;

● Er mogen geen corrosieve, verbrandings- en explosiegassen of dampen op de locatie aanwezig zijn;

● Geen frequente hevige trillingen.

Technische parameters van de FN7-12-serie hoogspanningsschakelaar voor luchtbelasting binnenshuis

Belangrijkste specificaties Opmerking: (-) zonder (A) met Tabel 1

Nominale parameters Tabel 2

Nominale parameters van zekering Tabel 3

A*: met spits.

Algemene structuurtekening en installatiegrootte (eenheid mm)

Tekening 1 FN7-12 overzicht lastschakelaar en installatiegrootte

1. Boogblusmes 2. Boogcontactonderdeel en boogbluskamer 3. Isolator 4. Basis 5. Dynamisch contactmes 6. Statisch contactmes 7. Veerenergieopslagapparaat (in de huls van de hoofdas) 8. Draaiarm van het hoofdmes

Tekening 2 FN7-12DXL overzicht lastschakelaar en installatiegrootte

1. Boogblusmes 2. Boogcontactonderdeel en boogbluskamer 3. Isolator 4. Basis 5. Dynamisch contactmes 6. Statisch contactmes 7. Veerenergieopslagapparaat (binnenin de hoofdashuls) 8. Aardingsmes 9. Hoofd messluitende draaiarm 10. Aardmessluitende draaiarm

Tekening 3 FN7-12DXLR gescheiden type belastingsschakelaar, overzicht en installatiegrootte

1. Boogblusmes 2. Boogcontactonderdeel en boogbluskamer 3. Isolator 4. Aardmes 5. Basis 6. Dynamisch contactmes 7* Statisch contactmes 8. Zekering 9* Veerenergieopslagapparaat (in de huls van de hoofdas) 10. Veer voor energieopslag voor aarding 11. Vergrendelingsinrichting 12. Draaiarm voor sluiten en openen van het hoofdmes 13. Draaiarm voor sluiten en openen van het aardmes

Tekening 4 FN7-12R gescheiden type belastingsschakelaar, overzicht en installatiegrootte

1. Boogblusmes 2. Boogcontactonderdeel en boogbluskamer 3. Isolator 4. Basis 5. Dynamisch contactmes 6. Statisch contactmes 7. Veerenergieopslagapparaat (in de hoofdashuls) 8. Zekering 9. Hoofdmes sluiten en openen draaiarm

Tekening 5 FN7-12DXLRA overzicht en installatiegrootte van de geïntegreerde lastschakelaar

1. Boogblusmes 2. Boogcontactonderdeel en boogbluskamer 3. Impacttype zekering 4. Isolatorbasis 5. Aardingsmes 6. Basis 7. Dynamisch contactmes 8. Sluitveer hoofdmes 9. Statisch contactmes 10. Aardingsenergie -opslagveer 11. Openingsveer hoofdmes 12. Vergrendeling 13. Draaiarm voor sluiten en openen van het hoofdmes m 14. Draaiarm voor sluiten en openen van het aardmes

Tekening 6 FN7-12C overzicht lastschakelaar en installatiegrootte

1. Boogblusmes 2. Boogcontactonderdeel en boogbluskamer 3. Isolator 4. Basis 5. Dynamisch contactmes 6. Statisch contactmes 7. Veerenergieopslagapparaat (in de huls van de hoofdas) 8. Plaat

Tekening 7 FN7-12CR gescheiden type belastingsschakelaar, overzicht en installatiegrootte

1. Boogblusmes 2. Boogcontactonderdeel en boogbluskamer 3. Isolator 4. Basis 5. Dynamisch contactmes 6. Statisch contactmes 7. Veerenergieopslagapparaat (in de hoofdashuls) 8. Zekering 9. Plaat

Tekening 8 FN7-12CDXLRA overzicht en installatiegrootte van het geïntegreerde type belastingsschakelaar

1. Boogblusmes 2. Boogcontactonderdeel en boogbluskamer 3. Impact-type zekering 4. Aardingsmes 5. Isolator 6. Basis 7. Sluitveer hoofdmes 8. Dynamisch contactmes 9. Statisch contactmes 10. Aardingsenergieopslag veer 11. Openingsveer hoofdmes 12. Plaat 13. Tekening 11
