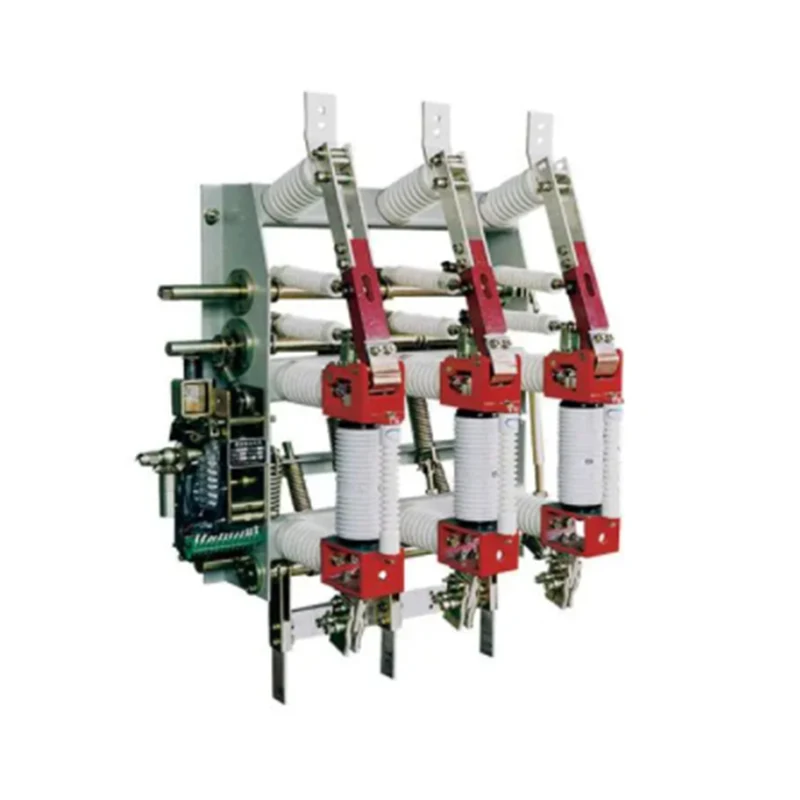

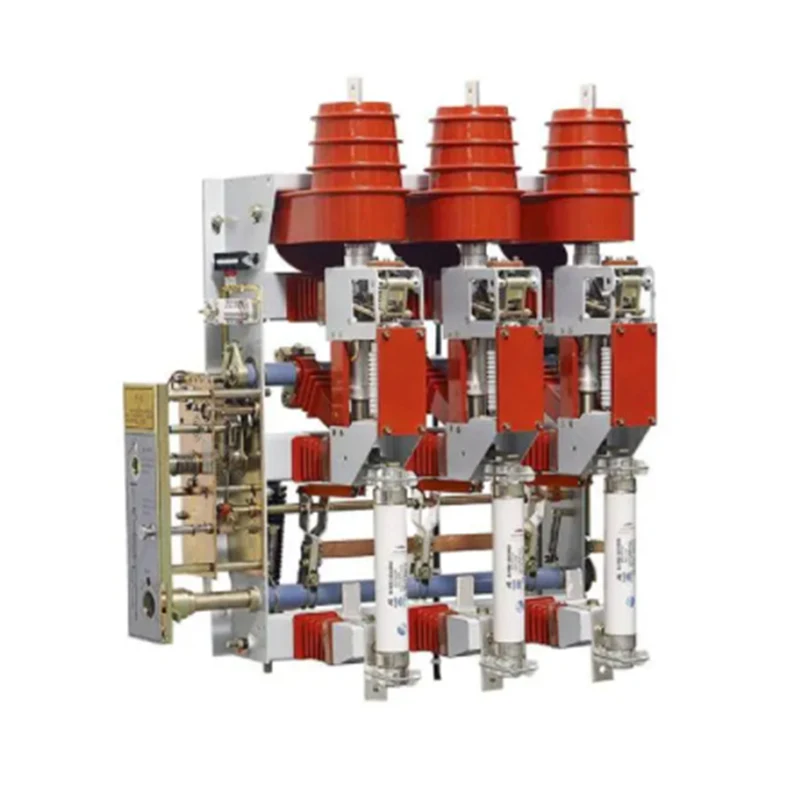

FZN25-12-serie hoogspanningsvacuümlastonderbreker voor binnen

Stuur onderzoek

Productomschrijving

FZN25-12 HV vacuüm lastscheidingsschakelaar voor binnen, een 3-fase AC 50Hz 12kV schakelapparatuur voor binnen..

♦ Bedieningsmechanisme: veerbedieningsmechanisme, handmatig type en elektrisch type beschikbaar;

♦ Bedieningstype: rechterbediening en linkerbediening;

♦ Bedieningsrichting: bediening links, bediening rechts;

♦ Toepassing: 12kV-schakelapparatuur voor binnen.

♦ Omgevingstemperatuur: -25°C 〜+40°C;

♦ Hoogte: <1000m (boven zeeniveau);

♦ Relatieve luchtvochtigheid: daggemiddelde <95%, maandgemiddelde <90%;

♦ Aardbevingsintensiteit: <8 niveau;

♦ Vervuilingsgraad: II;

♦ Installatieplaats zonder brand, explosie, chemische corrosie en ernstige trillingen.

NEE	Item		Eenheid	FZN25-12LT 630-20	FZRN25-12D/T 200-31,5
1	Nominale spanning		kV	12	12
2	Nominale frequentie		Hz	50	50
3	Nominale stroom		A	630	200
4	1min stroomfrequentie bestand tegen spanning (fase naar aarde,	Fase-naar-aarde, fase-naar-fase	kV	42	42
	tussen polen, open contacten)	Isolerende breuk		48	48
5	Nominale bliksemstoothoudspanning (fase tot	Fase-naar-aarde, fase-naar-fase	kV	75	75
5	aarde, tussen polen, open contacten)	Isolerende breuk	kV	85	85
6	Geschatte korte tijd bestand tegen stroom (thermische stabiliteitsstroom)	Lastscheidingsschakelaar	kA	20
7	Nominale kortsluitingsduur (thermische stabiliteitstijd)	Lastscheidingsschakelaar	s	4
8	Nominale kortsluitstroom (piek)		kA	50
9	Nominale actieve belastingsbreekstroom		A	630
10	Nominale lusbreekstroom		A	630
11	Nominale laadstroom van de kabel			10
12	Nominale capaciteit van de nullasttransformator		kVA	1600	1600
13	Nominale kortsluitstroom (limietstroomzekering)		kA		31.5
14	Nominale breekoverdrachtstroom		A		2000
15	Zekering model				SDLAJ-12 SFLZJ-12
16	De energie van de spits		J		2-5

1±0,5

NEE	Item	Eenheid	FZN25-12D/T 630-20	FZRN25-12D/T 200-31,5
17	Nominale spanning hulpcircuit	V	^ 110 ^ 220	^ 110 ^ 220
18	Aardingsschakelaar heeft een korte levensduur en is bestand tegen stroom	kA	20	20
19	Nominale piekkortsluitingsduur van aardschakelaar	S	2	2
20	De nominale piek van de aardeschakelaar is bestand tegen stroom	kA	50	50
21	Nominale kortsluitstroom	kA	50	80 (verwachte piekwaarde)
22	Mechanische levensduur	keer	10000	10000

NEE	Item	Eenheid	Waarde
NEE	Item	Eenheid	FZN25-12 D/T630 20	FZRN25-12 D/T200-31,5
1	Luchtvrijheid tussen geladen delen en naar de aarde	mm	>125
2	Geleidingsbuisinzetstuk in vaste contacthouderdiepte	mm	>18
3	Open afstand vacuümonderbreker	mm	600+1
4	Vacuümonderbreker contactveer compressielengte	mm	20+1
5	Vacuümonderbreker gemiddelde sluitsnelheid	mevrouw	0,6±0,2
6	Vacuümonderbreker gemiddelde openingssnelheid	mevrouw	1,0±0,2
7	Stuiterende tijd sluiten	mevrouw	<2
8	Synchronisatie van sluiten en openen in drie fasen	mevrouw	<3
9	Weerstand hoofdcircuit	rQ	<150	<300
10	Handmatige bediening+op maximaal koppel	n.m	<160
11	Openingstijd zekeringtrekker	mevrouw	-	30-40
12	Laat de openingstijd van de trekker los	mevrouw	40-45

Model	Nominale spanning V	Nominale stroom A	Nominaal vermogen W	Normaal werkspanningsbereik
LLZY-CJ01B8	AC/DC220	0.7	70	85%-110% beoordeeld
66ZY-CJ028	AC/DC110	1.5	70	spanning
