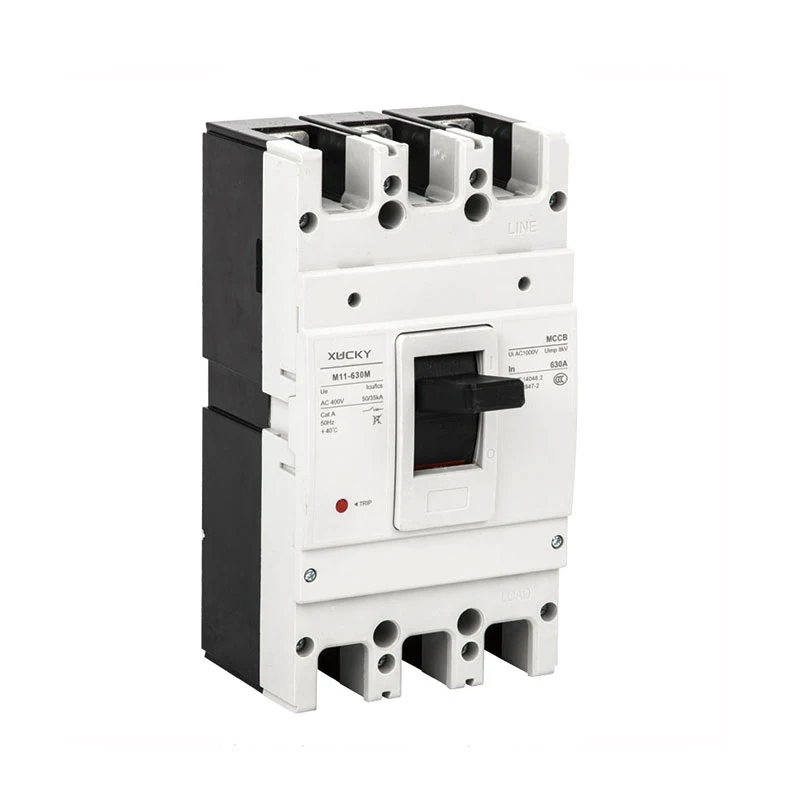

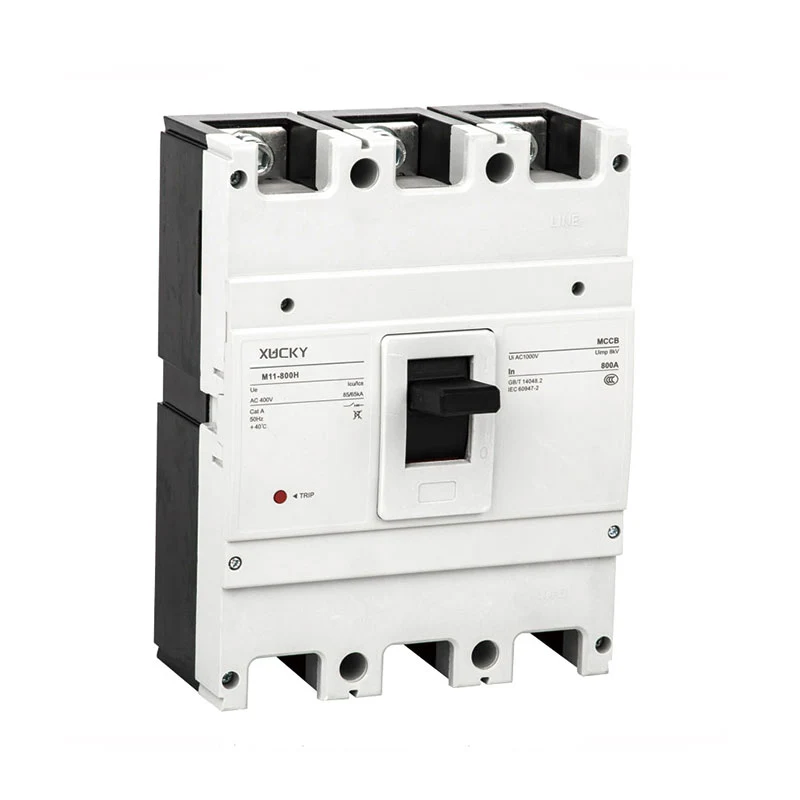

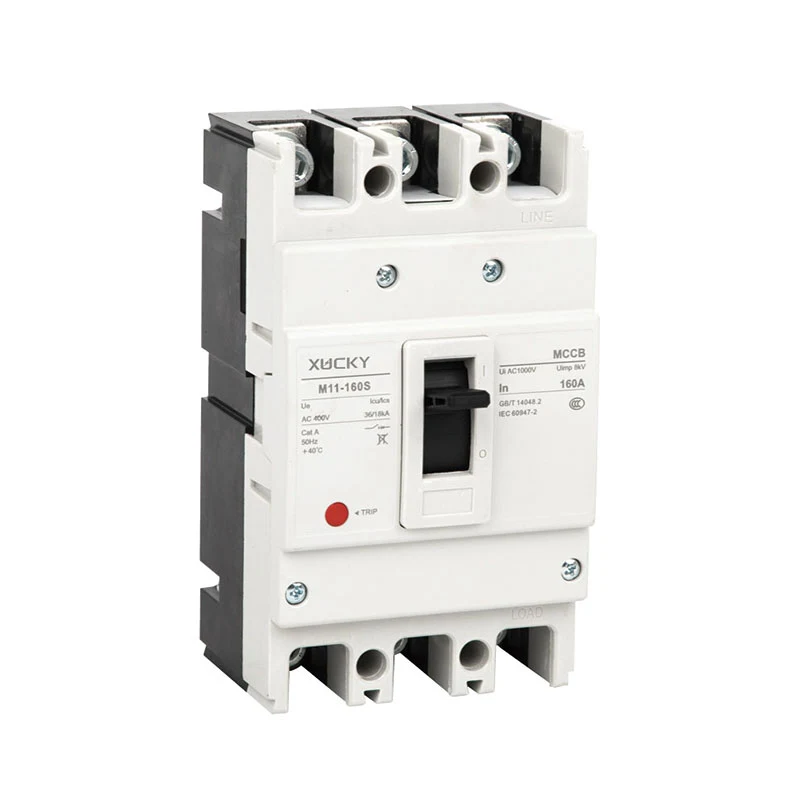

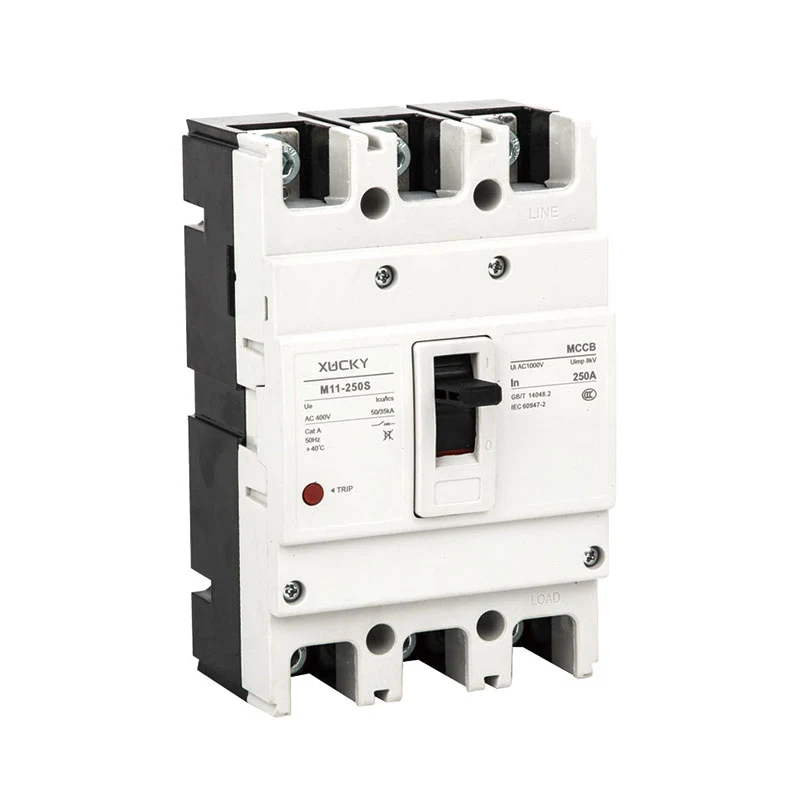

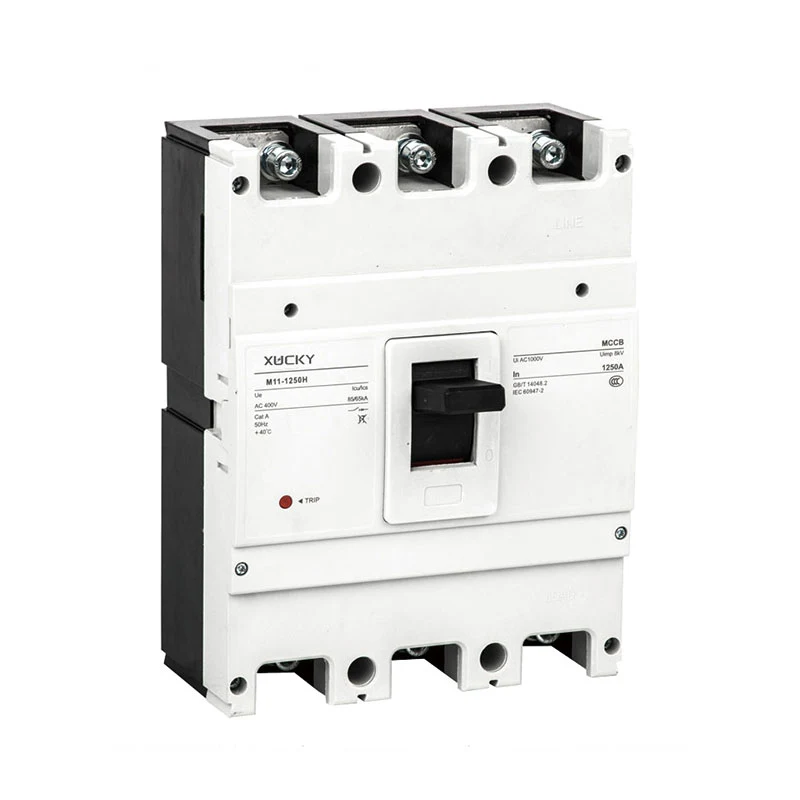

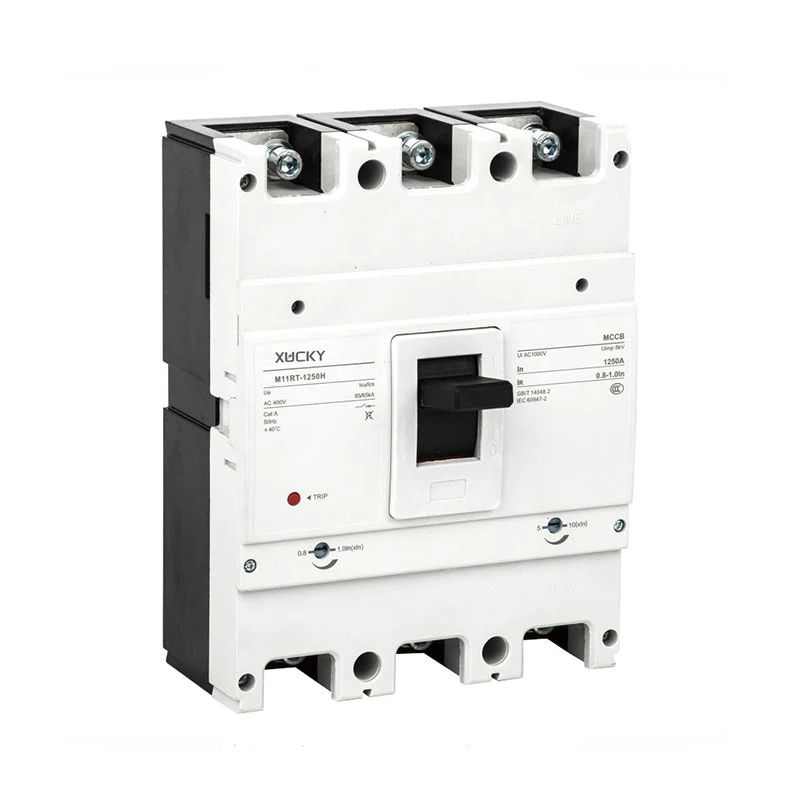

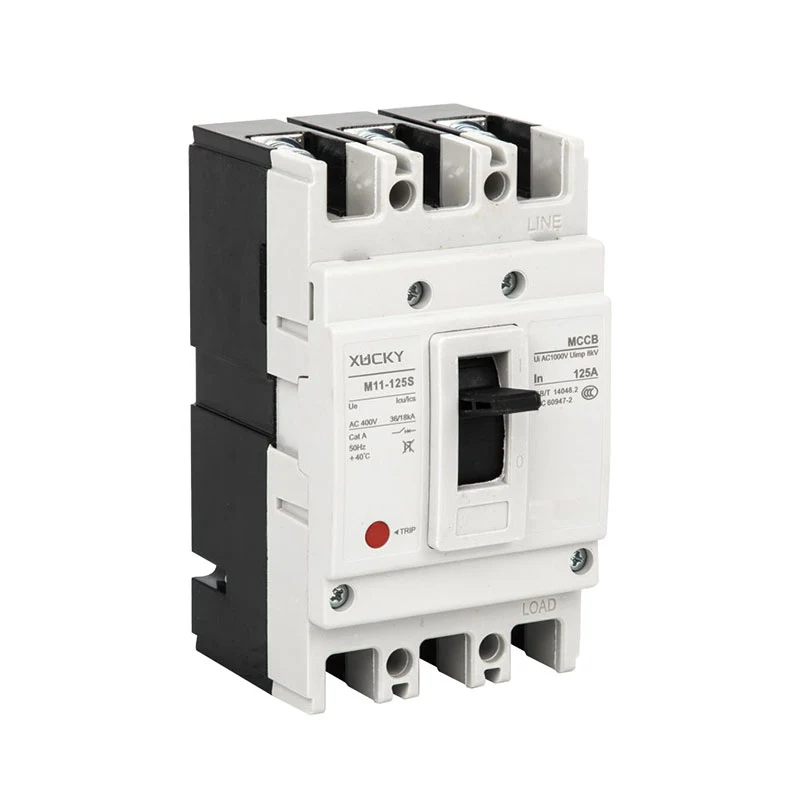

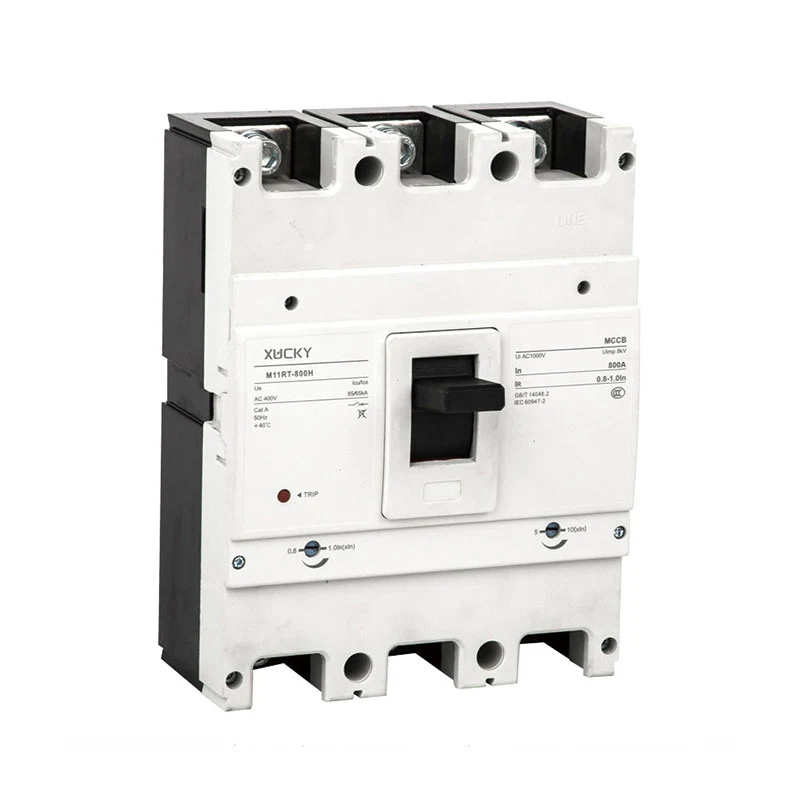

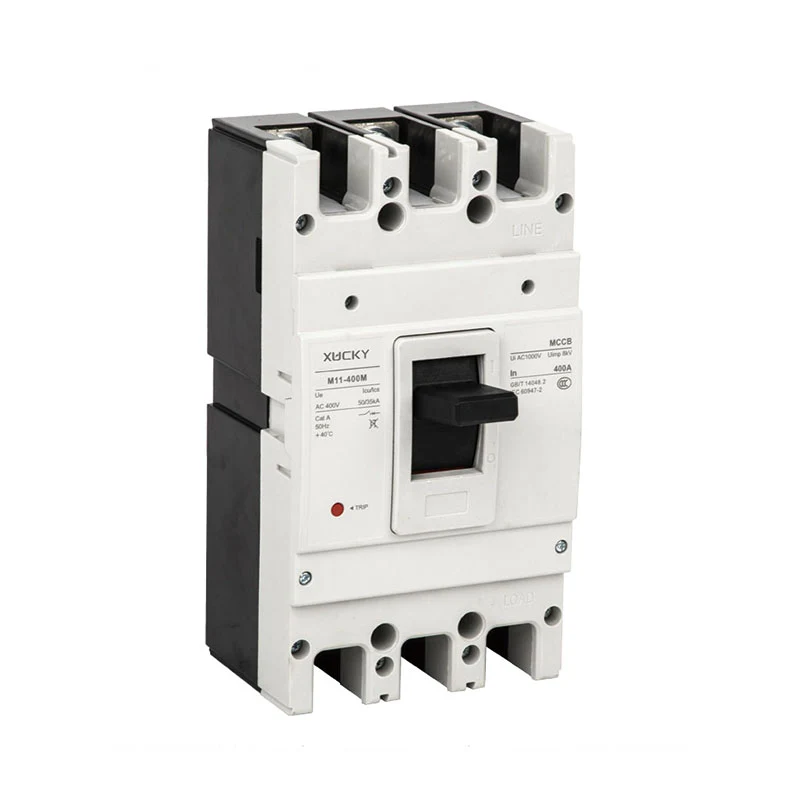

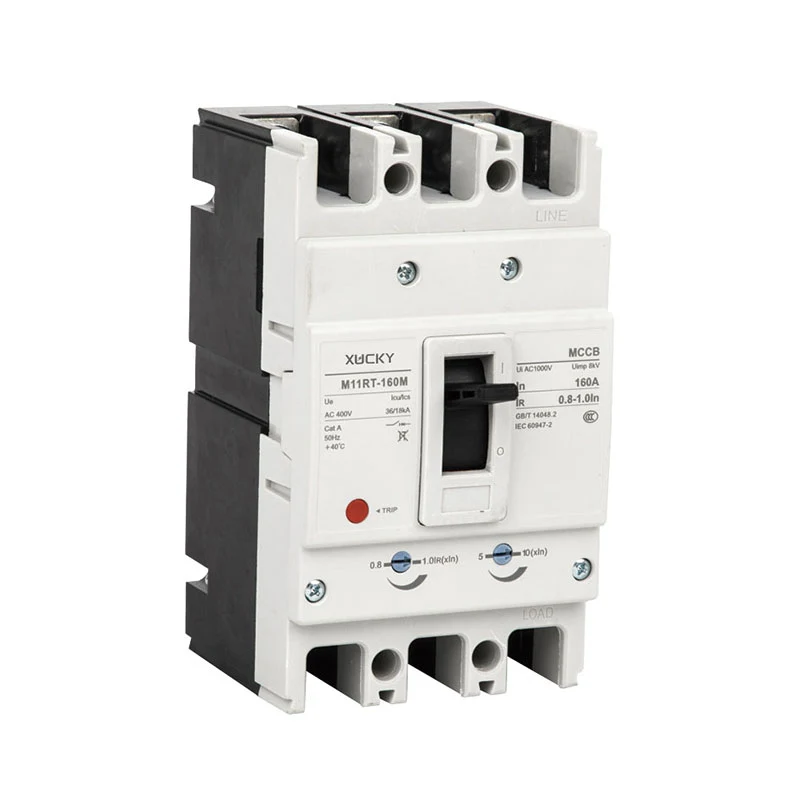

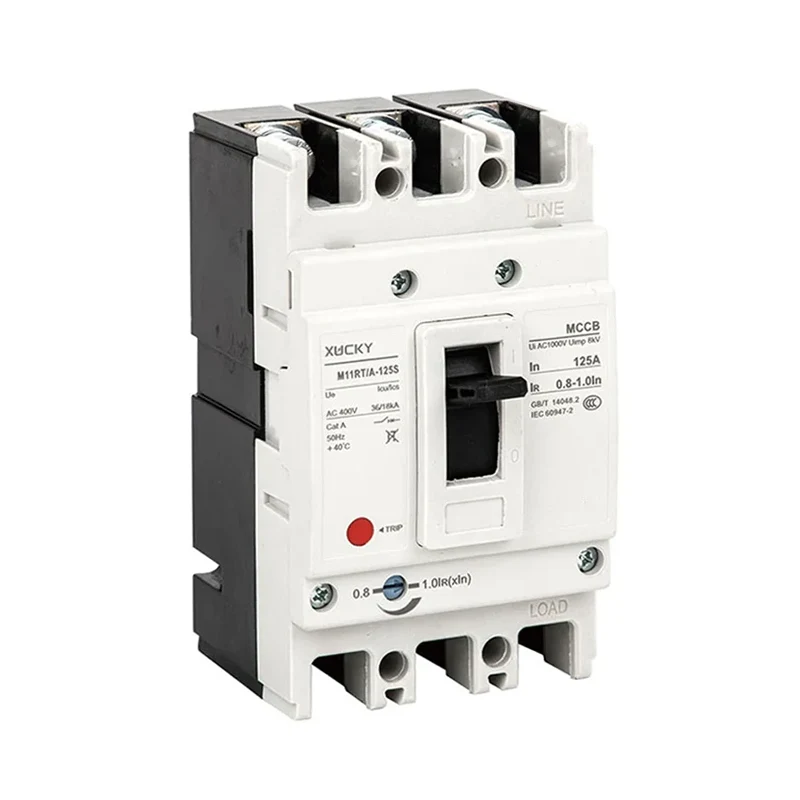

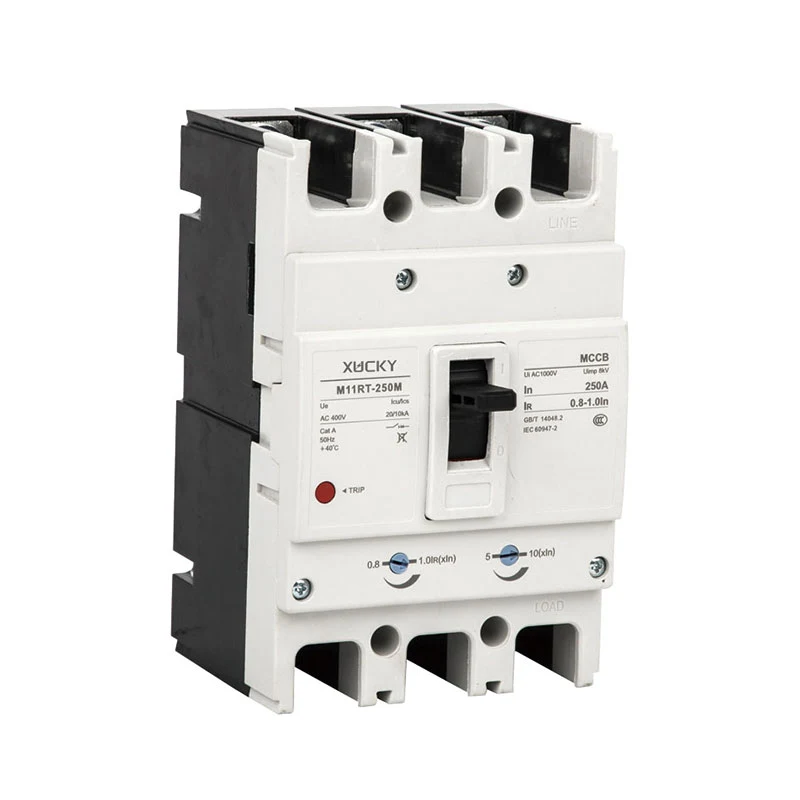

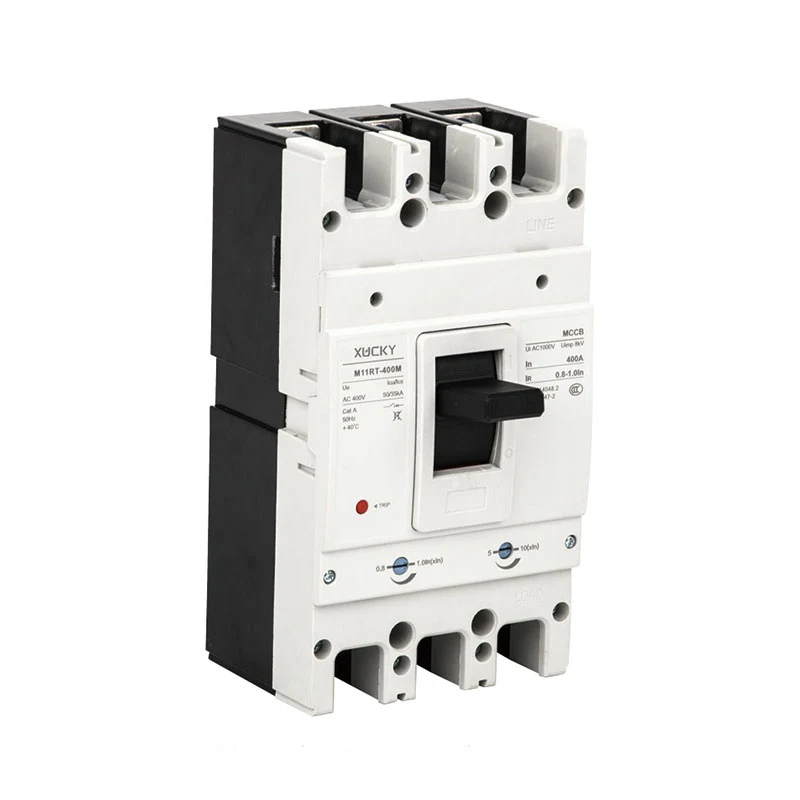

M11 stroomonderbreker met gegoten behuizing

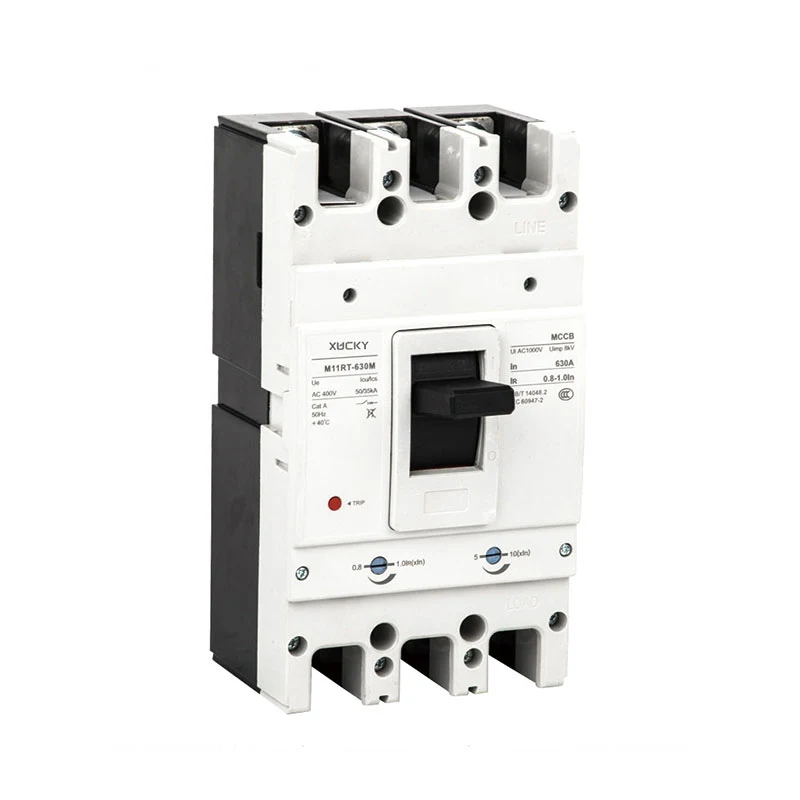

Groothandel M11 stroomonderbrekerfabrikant met gegoten behuizing De M11-, M11LY-, M11RT-, M11E- en M11EL-serie stroomonderbrekers zijn nieuwe, verbeterde stroomonderbrekers die door het bedrijf zijn onderzocht en ontwikkeld, gecombineerd met de voordelen van vergelijkbare internationale producten en de vraag van binnenlandse en internationale markten.

Met een isolatiespanning tot 1000V is de stroomonderbreker toepasbaar voor distributiesystemen van AC50Hz, nominale werkspanning 690V en nominale werkstroom van 10A-1250A, gebruikt om elektrische energie te distribueren, circuits en stroomapparatuur te beschermen tegen overbelasting, kortsluiting, onder spanning enzovoort, kan ook worden gebruikt voor het onregelmatig opstarten van de motor en deze beschermen tegen overbelasting, kortsluiting of onderspanning.

Het wordt gekenmerkt door een klein formaat, hoge breuksnelheid, korte flashover, enz. en is het ideale product voor gebruikers. Het kan verticaal of horizontaal worden geïnstalleerd.

De DC-stroomonderbreker uit de M11DC-serie (hierna stroomonderbreker genoemd) is geschikt voor DC-systemen met een nominale spanning tot en met DC 1000V en een nominale stroom van 10 ~ 800A, gebruikt om elektrische energie te distribueren, circuits en stroomapparatuur te beschermen tegen overbelasting, kortsluiting enzovoort.

De producten kunnen van boven en onder met draden worden gevoed en zijn polariteitsvrij.

Het voldoet aan de normen IEC 60947-2, GB14048.2, enz.

Producteigenschappen

Kenmerk 1: huidige beperkende capaciteit

Stroombegrenzing verwijst naar de limiet van de toename van de kortsluitstroom in de lus, en in de lus beschermd door M11 zal de piekwaarde van de kortsluitstroom en de I2t-energie in het circuit veel kleiner zijn dan de toekomstige waarde.

U-vormig vast contact

Uniek U-vormig vast contact kan voorbreektechnologie bereiken:

De zogenaamde pre-breaking-technologie verwijst naar wanneer kortsluitstroom door het contactsysteem vloeit, de elektrische stroom die wordt gegenereerd door het U-vormige vaste contact en het bewegende contact elkaar uitsluit. Hoe groter de kortsluitstroom is, hoe groter de afstoting van de elektromotorische kracht, en deze wordt tegelijkertijd samen met de kortsluitstroom gegenereerd. Voordat de uitschakelactie plaatsvindt, kan de elektrodynamische afstotingskracht de vaste en bewegende contactscheiding maken, door de boog te vergroten om de equivalente weerstand daartussen te vergroten om het doel van het onderdrukken van de toename van de kortsluitstroom te bereiken.

Kenmerk 2: modulaire accessoires

◆ Accessoire: voor de stroomonderbrekers van hetzelfde frame hebben ze uniforme afmetingen, ongeacht het uitschakelvermogen en de nominale stroom; Accessoire: gebruikers kunnen vrij

◆ functies van stroomonderbrekers kiezen en uitbreiden op basis van hun behoeften

◆ Modulaire accessoires hebben een isolatiefunctie, wat eenvoudig is voor hotline-bediening en installatie.

Kenmerk 3: geminiaturiseerd frame

5 framematen: type 125, type 160, type 250, type 630, type 800, type 1250

Nominale stroom van M11-serie 10A ~ 1250A

Kenmerk 4: contactafstotingsapparaat (gepatenteerde technologie)

Het door de uitvinding aangenomen technische schema is:

Zoals weergegeven in figuur 1 bestaat het nieuwe contactapparaat hoofdzakelijk uit vast contact, bewegend contact, as 1, as 2, as 3 en veren;

Wanneer de stroomonderbreker zich in gesloten toestand bevindt, werkt as 2 aan de rechterkant van de veerhoek; Wanneer de stroomonderbreker een grote foutstroom heeft, zal het bewegende contact worden onderworpen aan de elektrische afstoting die wordt gegenereerd door de stroom zelf, en roteren met het midden van as 1, wanneer as 2 naar de bovenkant van de veerhoek draait met het bewegende contact , het zorgt ervoor dat bewegend contact snel naar boven draait en het circuit snel verbreekt door de reactie van de veer. Het heeft het breekvermogen van het product verbeterd door optimalisatie van de contactstructuur.

Kenmerk 5: intelligentie

Netwerkcommunicatie is handiger. Het heeft toegang tot het Modbus-communicatiesysteem via een speciale verbinding. M11E / M11EL met communicatiefunctie kunnen bewakingsaccessoires selecteren om deurweergave te realiseren, te lezen, in te stellen en te bedienen.

Kenmerk: gemodulariseerd boogblussysteem

Kenmerk 7: eenwording

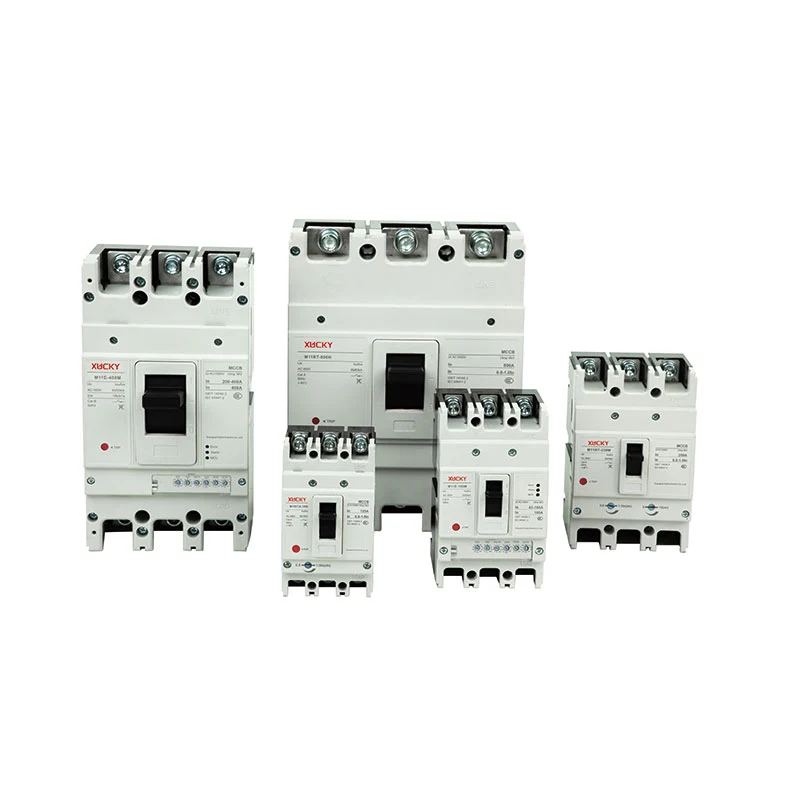

De zes series M11, M11LY, M11DC, M11RT, M11E en M11EL onder dezelfde framegrootte hebben dezelfde afmetingen, installatieafmetingen en uiterlijkstijl, wat een volledig uniform ontwerp is.

Omgevings- en installatieomstandigheden

◆ Hoogte tot 2000m;

◆ De omgevingstemperatuur van het medium moet tussen -5℃ en +40℃ liggen (+45℃ voor maritieme producten);

◆ Het is bestand tegen de invloed van vochtige lucht;

◆ Het is bestand tegen de invloed van schimmels;

◆ Het is bestand tegen de gevolgen van nucleaire straling;

◆ De maximale helling is 22,5℃.

◆ Het kan nog steeds betrouwbaar werken als het schip onderhevig is aan normale trillingen;

◆ Het kan nog steeds betrouwbaar werken als het product wordt blootgesteld aan een aardbeving (4g).

◆ Plaatsen waar het omringende medium vrij is van explosiegevaar, en ver verwijderd van gas of geleidend stof dat het metaal zou eroderen of de isolatie zou vernietigen;

◆Blijf uit de buurt van regen of sneeuw.

Onderdelen van stroomonderbreker

Gids voor modelkeuze

● Vermogensschakelaar kan worden uitgerust met onderspanningsafschakelspoel, shuntafschakelspoel, hulpcontacten, alarmcontacten, elektrisch bedieningsmechanisme, draaibedieningshendel en andere accessoires.

● De stroomonderbreker heeft beveiligingsfuncties van lange overbelastingsvertraging, kortsluiting, kortsluitingsvertraging en onmiddellijke kortsluitingsbeveiliging. De gebruiker kan de vereiste beveiligingskarakteristieken instellen (de gebruiker hoeft alleen de DIP-schakelaar te bedienen voor het instellen van de beveiligingsfunctieparameters).

● De stroomonderbreker beschikt over aardfout- en thermische analoge beschermingsfuncties, indicatie van vooralarm overstroom, indicatie van belastingsstroom, digitale stroomanalysetechnologie en kan een hoger beschermingsniveau bereiken.

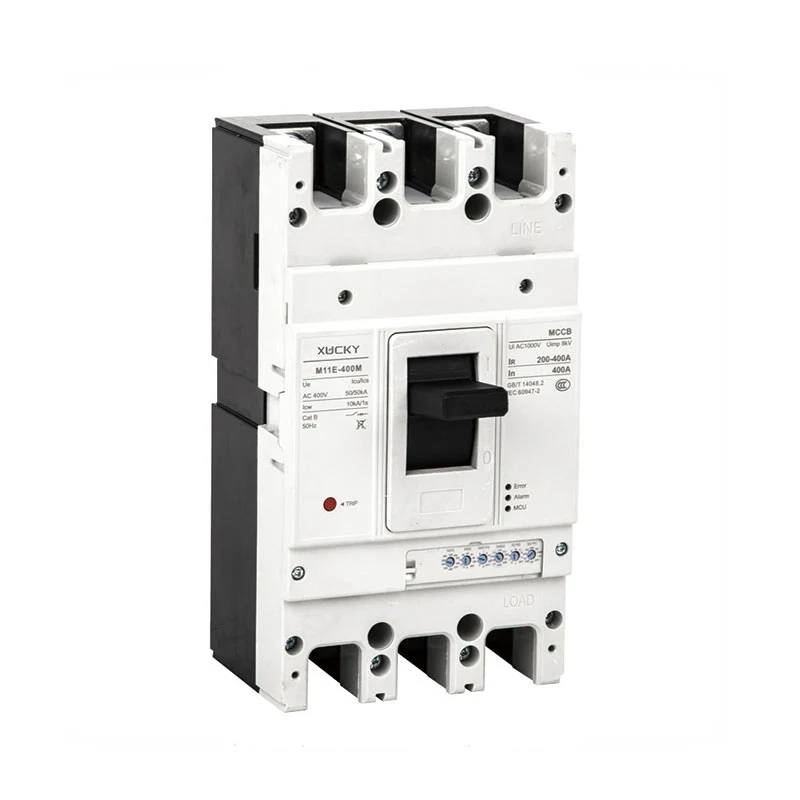

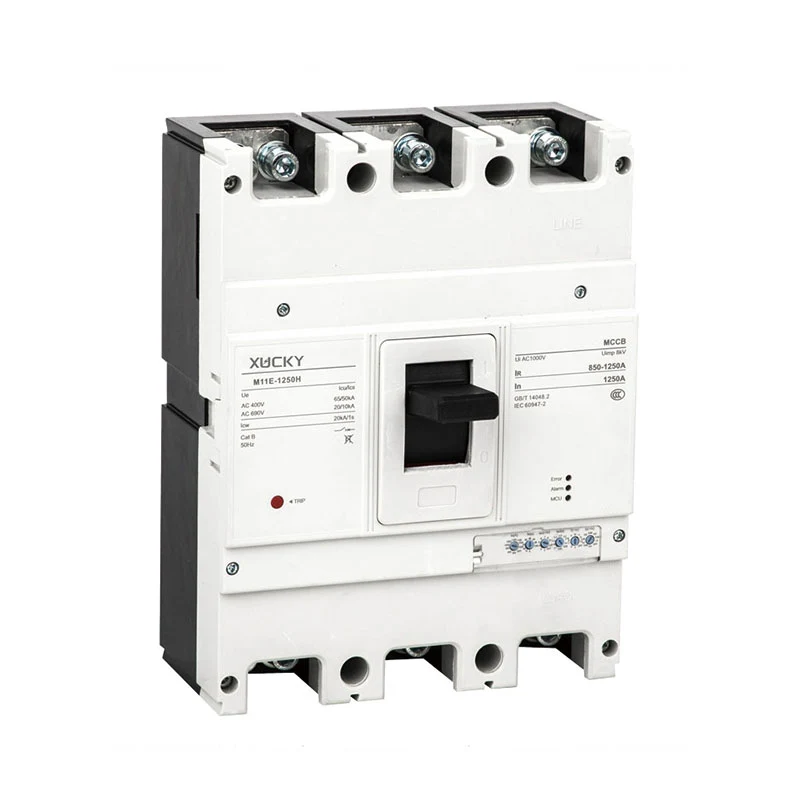

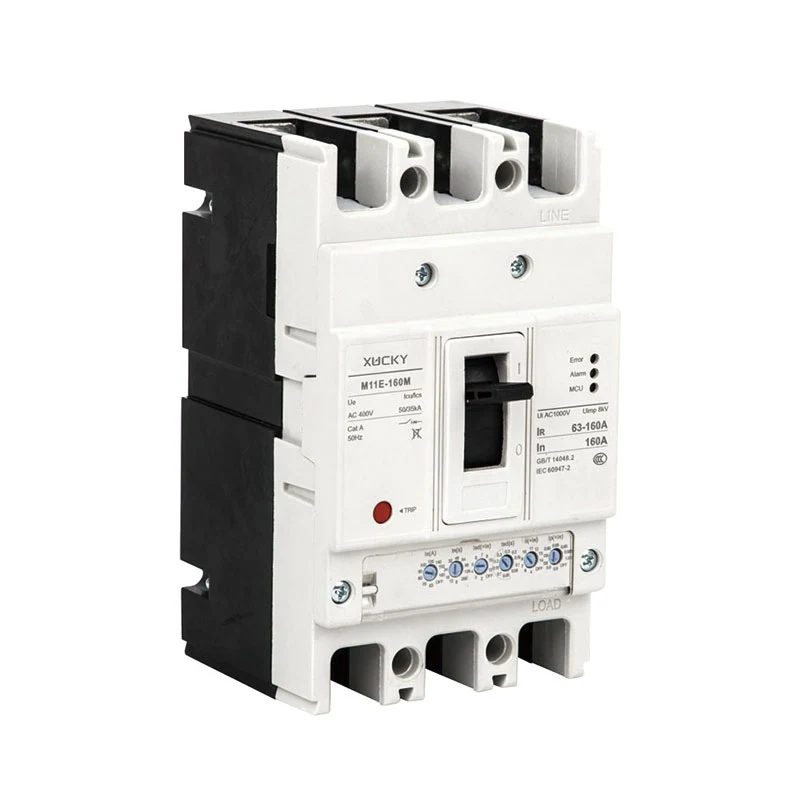

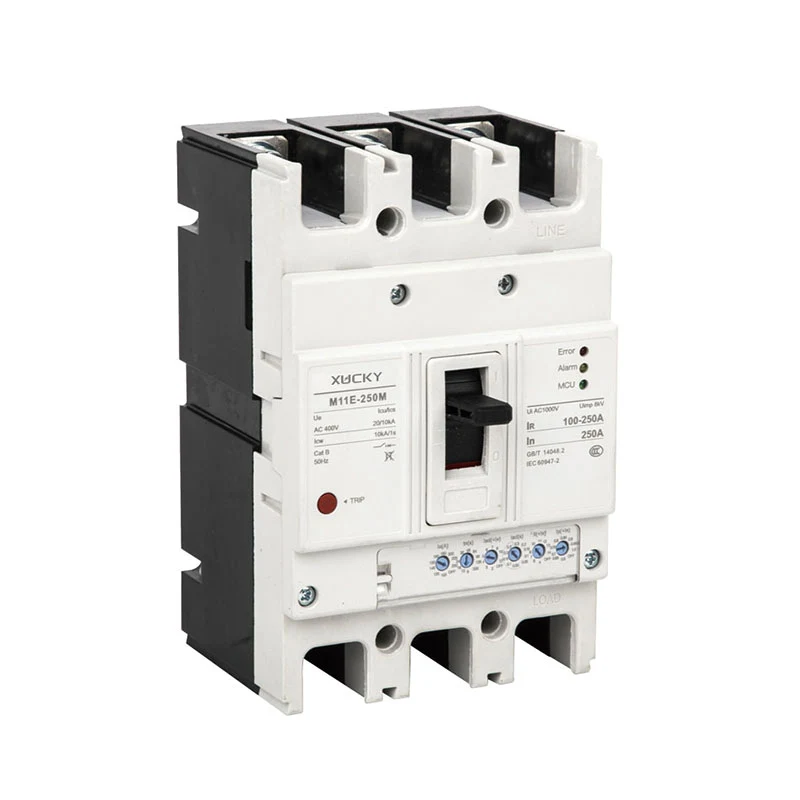

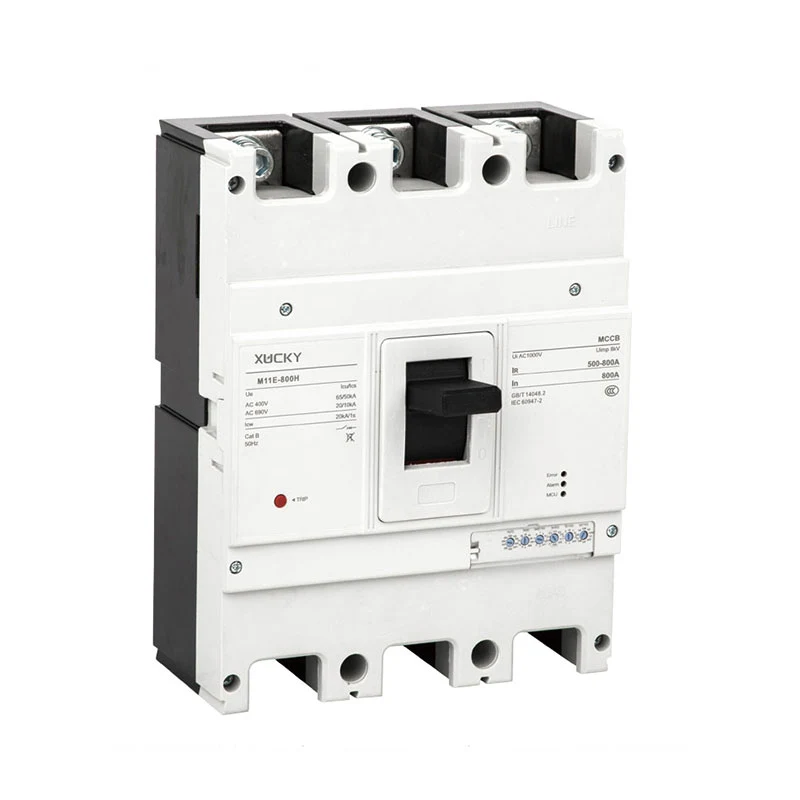

M11E Elektronisch type MCCB technisch gegevensblad
Framestroom (A)		160	250	400	630	1250
Model		M11E-160H	M11E-250H	M11E-400H	M11E-630H	M11E-1250H
Poolnummer		3, 4	3, 4	3, 4	3, 4	3, 4
Nominale stroom (A)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400.300-630	400-800,800-1250
Nominale spanning (V)		AC400V
Nominale isolatiespanning (V)		AC1000V
Uitschakelvermogen bij kortsluiting (KA)Icu/Ics	AC400V	35/25	35/25	50/35	50/35	65/50
Bedrijfscyclusnummer	Elektrische levensduur	1500	1000	1000	1000	1000
	Mechanische levensduur	7000	7000	4000	4000	4000
Omtrekafm(mm) a-b-c-ca
	3P	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4P	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Gewicht (kg)	3P	1.8	2.1	5.5	5.7	5.7
	4P	2.3	2.6	7	7.5	7.5
Elektrisch bedieningsapparaat (MD)		●
Externe rijbedieningshendel		●
Automatische vrijgave		Elektronisch type

Paneel- en functiebeschrijving

Intelligent ontgrendelingspaneel

Paneelafstelknop als volgt achtereenvolgens

● IR(A) Isd(x IR) Ii(x IR)

● IR: Instellingsstroom bij overbelasting met lange vertraging; Isd: Kortsluiting, kortsluiting, uitschakelinstelstroom;

● Ii: Instelstroom bij kortsluiting onmiddellijk;

De rustparameters worden als volgt standaard in de fabriek ingesteld of via communicatie op afstand ingesteld

● tR: Insteltijd voor overbelasting, lange vertraging, fabrieksinstelling: 60s;

● tsd: insteltijd voor kortsluiting, korte vertraging, fabrieksinstelling: 0,1s;

● Ip: huidige instelling voor vooralarm overbelasting, fabrieksinstelling: 0,85*IR;

Intelligente communicatiepoort (COM)

Paneel met reststroombeveiliging
