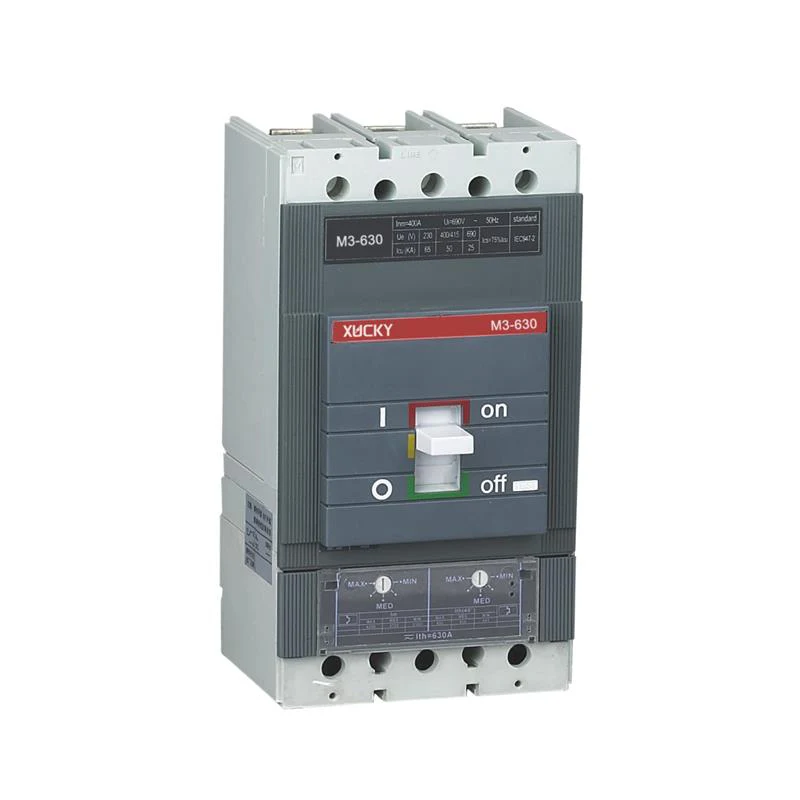

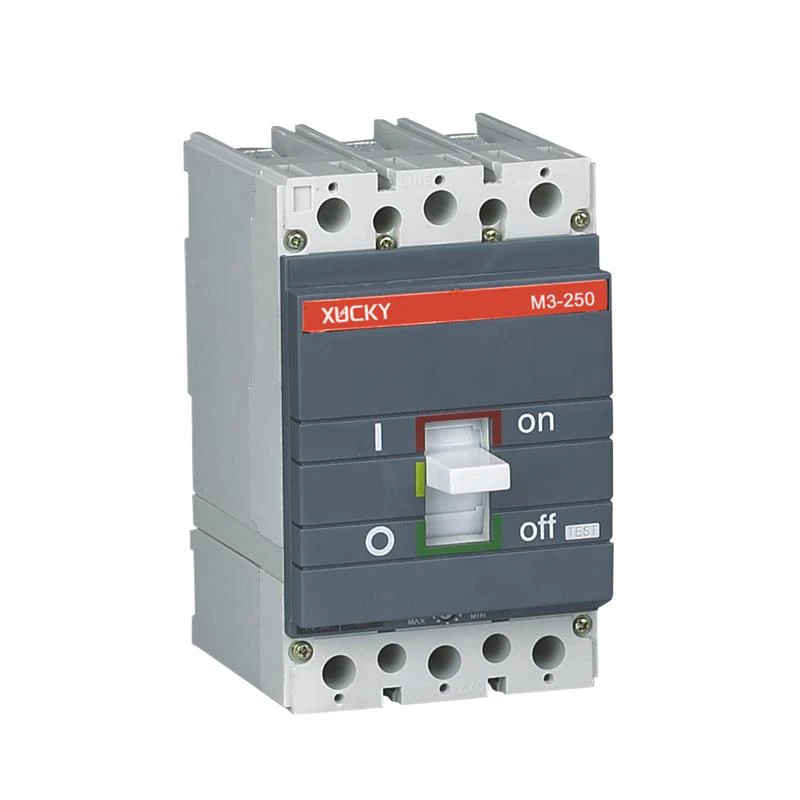

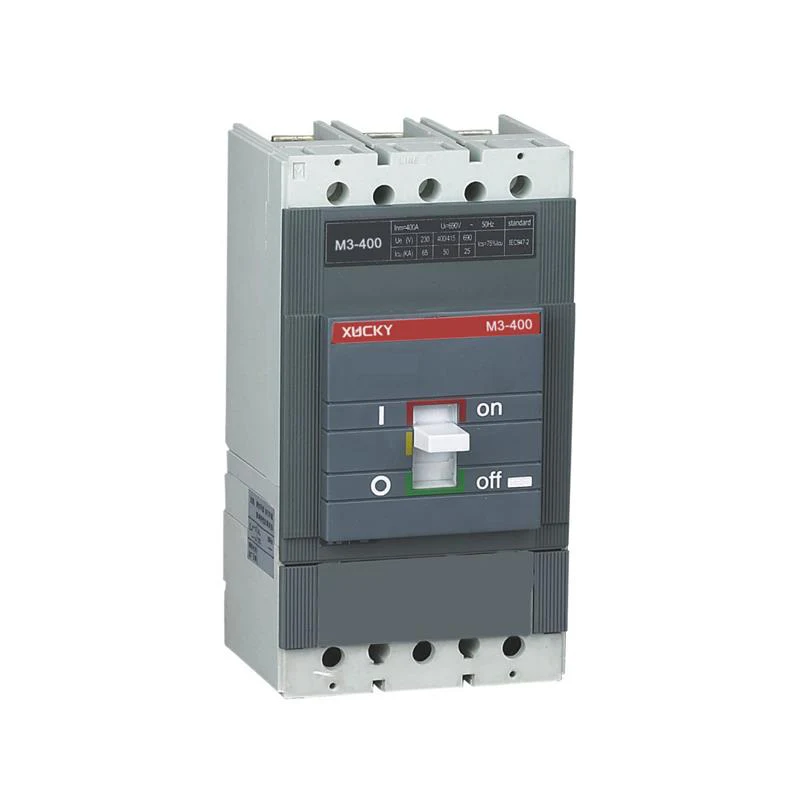

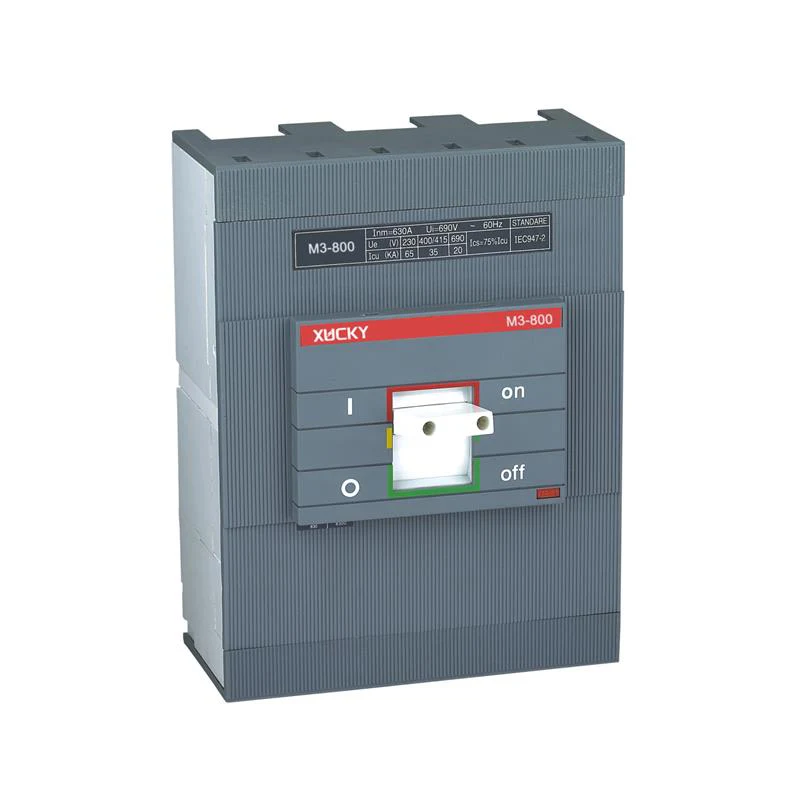

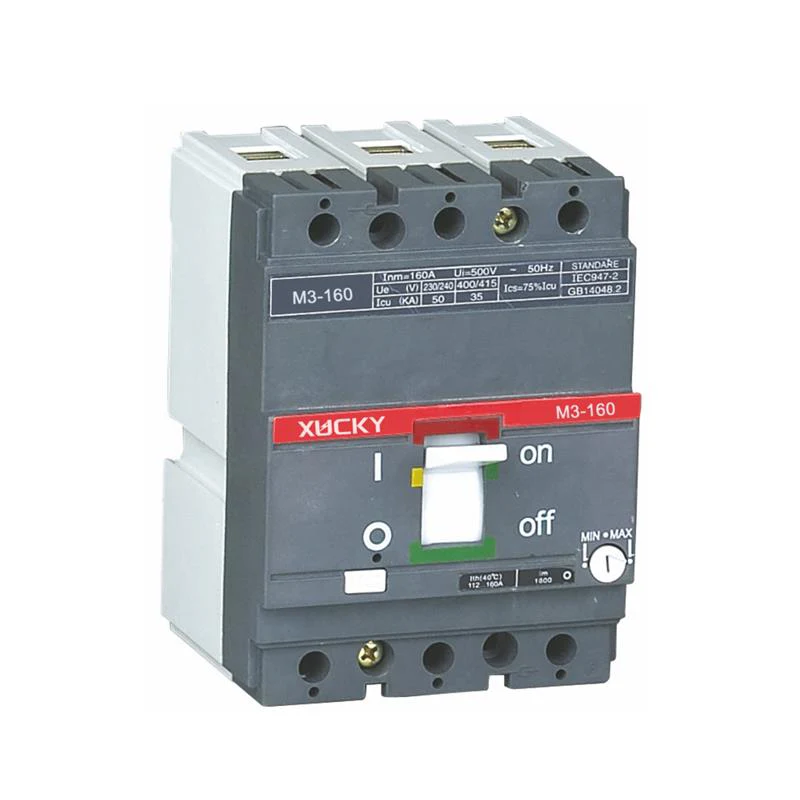

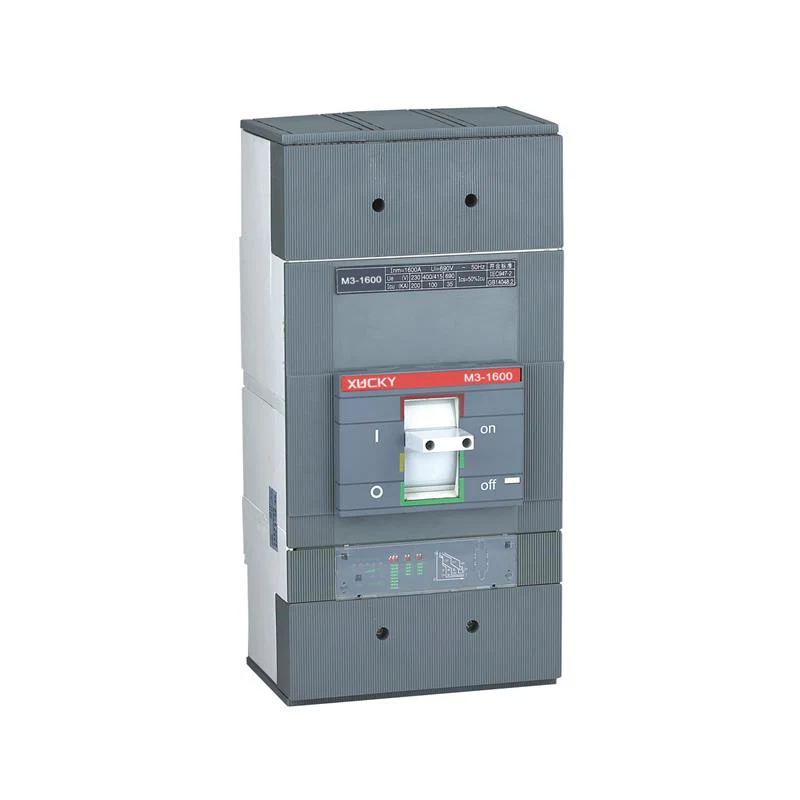

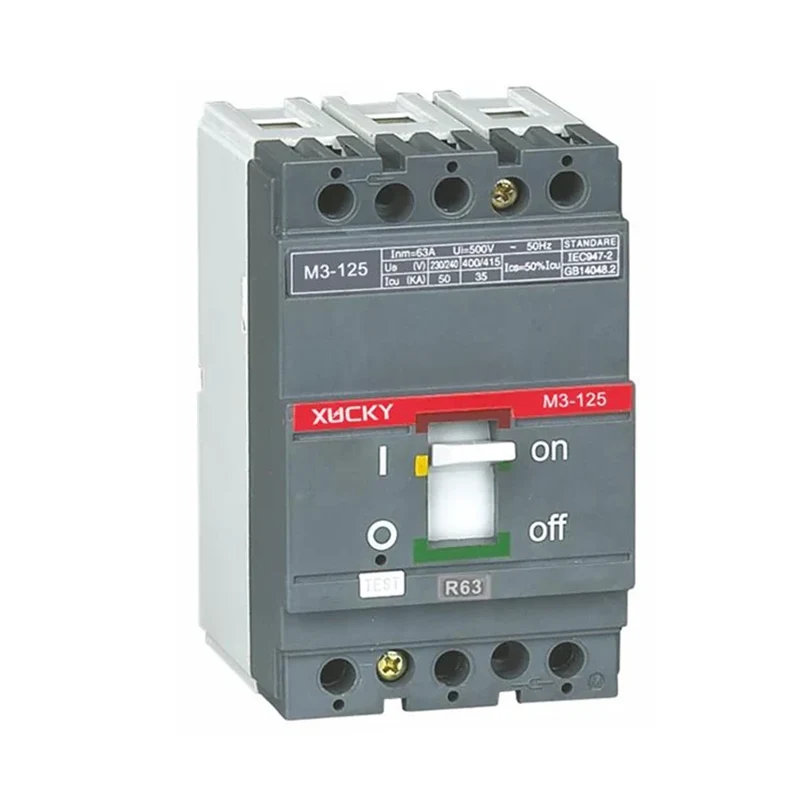

M3 stroomonderbreker met gegoten behuizing

China XUCKY Electric op maat gemaakte 1P, 2P, 3P, 4P 400V / 415V gegoten stroomonderbreker van hoge kwaliteit met ASTA, KEMA, SEMKO, CE, CB, ROHS-certificaat.

De M3-stroomonderbrekers zijn bedoeld voor het geleiden van stroom in de normale modus en het uitschakelen ervan bij kortsluiting, overbelasting, ontoelaatbare bucking en operationele activering en uitschakeling van elektrische circuitonderdelen. Ze zijn ontworpen voor gebruik in elektrische eenheden waarvan de bedrijfsspanning beperkt is tot 400 V per nominale stroom van 12,5 tot 1600 A.

Ze voldoen aan de eisen van EN 60947-1, EN 60947-2

Thermisch-magnetische stroomonderbrekers:

Thermische beveiligingsfunctie: (voor bescherming onder overbelasting)

Bimetaal, dat thermische bescherming biedt, bestaat uit een combinatie van twee metalen met verschillende uitzettingscoëfficiënten onder hitte. Wanneer bimetaal wordt verwarmd, buigt het met minder uitrekking naar het metaal toe. Op deze manier wordt een inkeping die het openen van het onderbrekermechanisme vergemakkelijkt, vrijgegeven om de onderbreker uit te schakelen. De buigsnelheid van bimetaal staat in directe verhouding met de grootte van de stroom die door de breker gaat. Omdat een toename van de stroom een ​​toename van de warmte betekent. Op deze manier wordt de overstroombeveiligingsfunctie van de onderbreker vervuld door bimetaal bij belastingsstromen hoger dan de nominale stroom

Magnetische beveiligingsfunctie (voor bescherming bij kortsluiting)

Een andere functie van de onderbreker is het beschermen van het aangesloten circuit tegen kortsluiting. Kortsluiting kan optreden als gevolg van contact van fasen met elkaar of contact van fase-aarde. Omdat er bij kortsluiting een zeer hoge stroom door de kabels gaat, moet de systeemenergie in een kortere tijd worden onderbroken vanwege thermische beveiliging. De onderbreker moet onmiddellijk openen om de belasting waarop hij is aangesloten te beschermen. Het onderdeel dat deze functie vervult is een mechanisch openingsmechanisme dat werkt met magnetisatie veroorzaakt door het magnetische gebied gevormd door de kortsluitstroom

Voordelen

● Eenvoudige onafhankelijke installatie van hulpapparaten:

▷ Alarmcontact;

▷ Hulpcontact;

▷ Onderspanningsvrijgave;

▷ Shuntvrijgave;

▷ Bedieningsmechanisme van handgreep;

▷ Elektrisch bedieningsmechanisme;

▷ Plug-in apparaat;

▷ Uitrijdinrichting.

● De standaardset van elke vermogensschakelaar bestaat uit aansluitrails of kabelschoenen, fasescheiders, een set schroeven en moeren voor montage op een installatiepaneel.

● Met behulp van een speciale klem kunnen 125 en 160 units op een DIN-rail worden geïnstalleerd.

● Het gewicht en de afmetingen van deze stroomonderbrekers zijn 10-20% minder dan voorgesteld door andere thuisfabrikanten. Dit feit zorgt voor het monteren van kleinere dozen en panelen. Bovendien maken de kleine afmetingen het mogelijk om oude stroomonderbrekers te vervangen door M3.

Sollicitatie

Stroomonderbrekers met gegoten behuizing zijn laagspanningsstroomonderbrekers. Ze voldoen aan de installatiebehoeften van kleine gebruikers tot en met grote industriële onderstations en stroomdistributiesystemen. Ze worden vaak toegepast in staalfabrieken, olieplatforms, ziekenhuizen, spoorwegsystemen, luchthavens, rekencentra, kantoorgebouwen, congrescentra, theaters, wolkenkrabbers en andere grootschalige constructies.

Elektrische parameters van M3 MCCB-stroomonderbreker met gegoten behuizing

·Icu:O-t-CO-test(O:Open-manoeuvre,CO:Close-Open-manoeuvre,t:Wachtduur)

·Ics:O-t-CO-t-CO-test(O:open-manoeuvre,CO:Close-Open-manoeuvre,t:Wachtduur)

AAN/I-positie: Geeft aan dat de contacten van de onderbreker gesloten zijn. In deze positie bevindt de onderbrekerhendel zich in de bovenste positie

TRIP-positie: geeft aan dat de onderbreker is geopend vanwege een storing (overbelasting of kortsluiting). In dit geval bevindt de onderbrekerhendel zich in de middenpositie tussen de AAN- en UIT-posities. Om de onderbreker, die in de uitschakelpositie staat, naar de AAN-positie te brengen; Duw de onderbrekerhendel naar beneden, zoals aangegeven door het UIT-teken

De onderbreker moet worden ingesteld met een "klik"-geluid. Trek daarna aan de hendel zoals aangegeven door het AAN-teken om de onderbreker te sluiten

UIT/0-positie: Geeft aan dat de contacten van de onderbreker open zijn. Op deze manier bevindt de onderbrekerhendel zich in de onderste positie.

Fysieke parameters van de M3 MCCB-stroomonderbreker met gegoten behuizing

Grootte van MCCB-stroomonderbreker met gegoten behuizing
