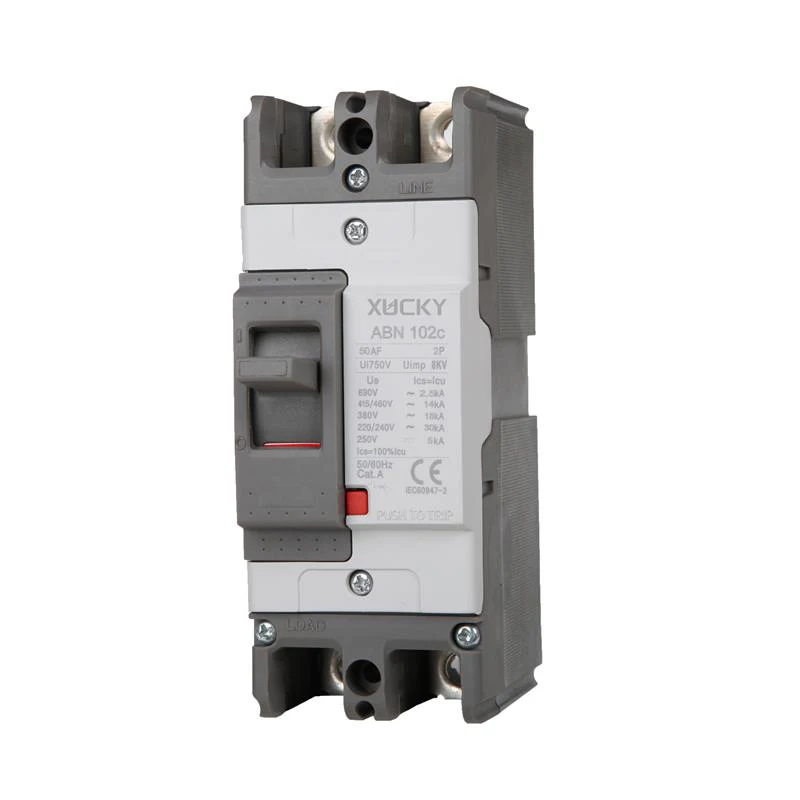

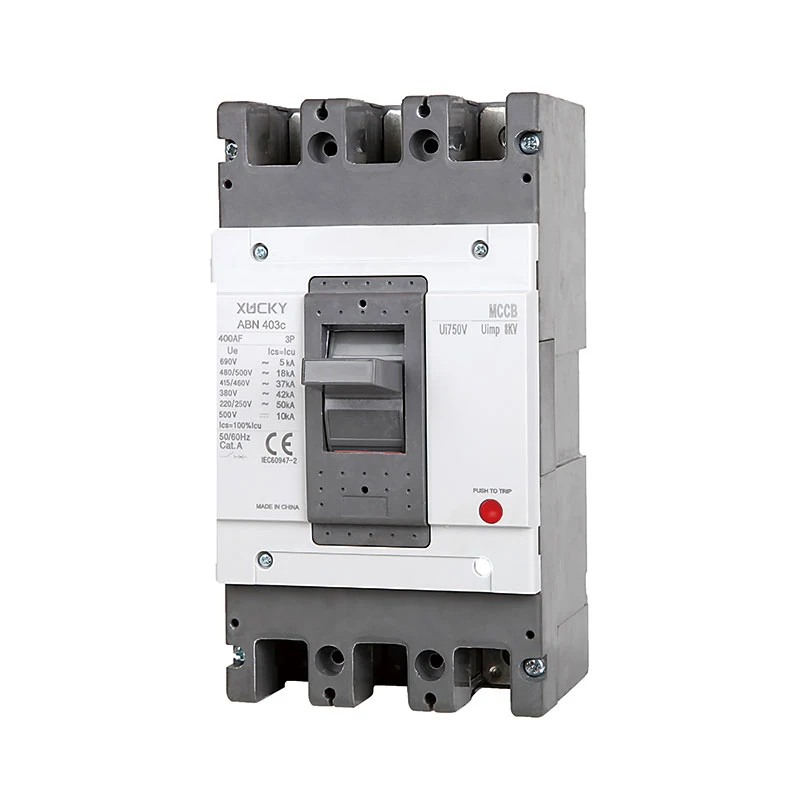

M8 stroomonderbreker met gegoten behuizing

XUCKY Electric is een toonaangevende Chinese fabrikant en exporteur, gespecialiseerd in M8 gegoten stroomonderbrekers, algemeen bekend als ABN-serie MCCB. We hebben een breed scala aan producten om aan de verschillende behoeften van onze klanten over de hele wereld te voldoen. Onze toewijding aan superieure kwaliteit, innovatieve technologie en uitstekende klantenservice zorgt ervoor dat we ons onderscheiden in onze branche.

De M8-stroomonderbreker met gegoten behuizing kan worden gebruikt voor het ombouwen van lijnmotoren en niet-frequente startmotoren. Het kan ook worden bevestigd om de accessoires te installeren die een beveiligingsfunctie hebben om spanningsverlies bij onderspanning te voorkomen. Het product kan een verbindingslijn met voorbord en achterbord installeren, het kan ook handbediende apparaten of motorbedieningsapparatuur uitrusten om op afstand te bedienen.

VAN		50AF	100AF	250AF
Type		N-type	N-type	N-type

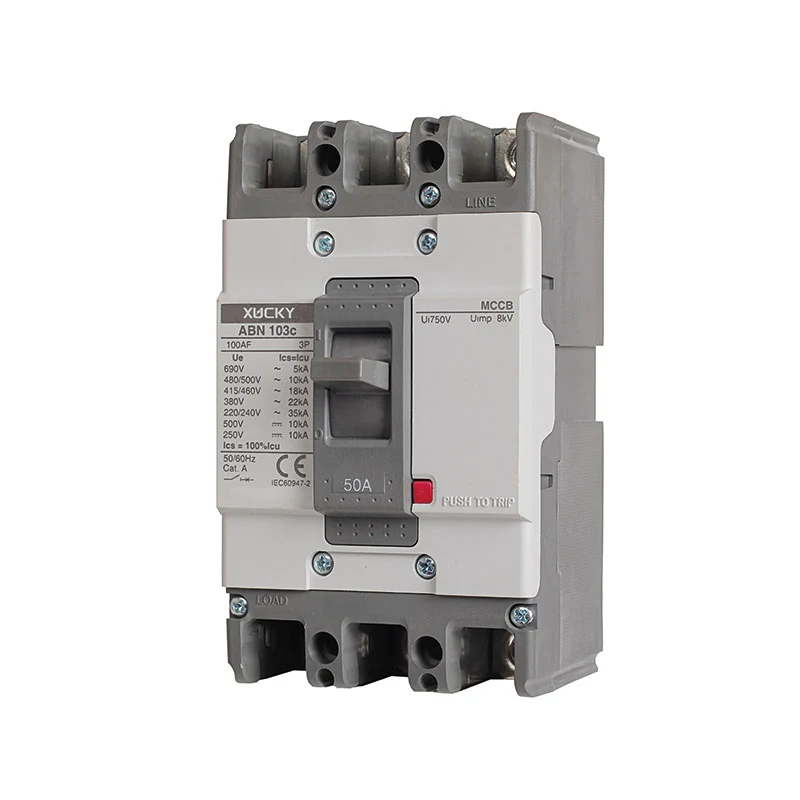

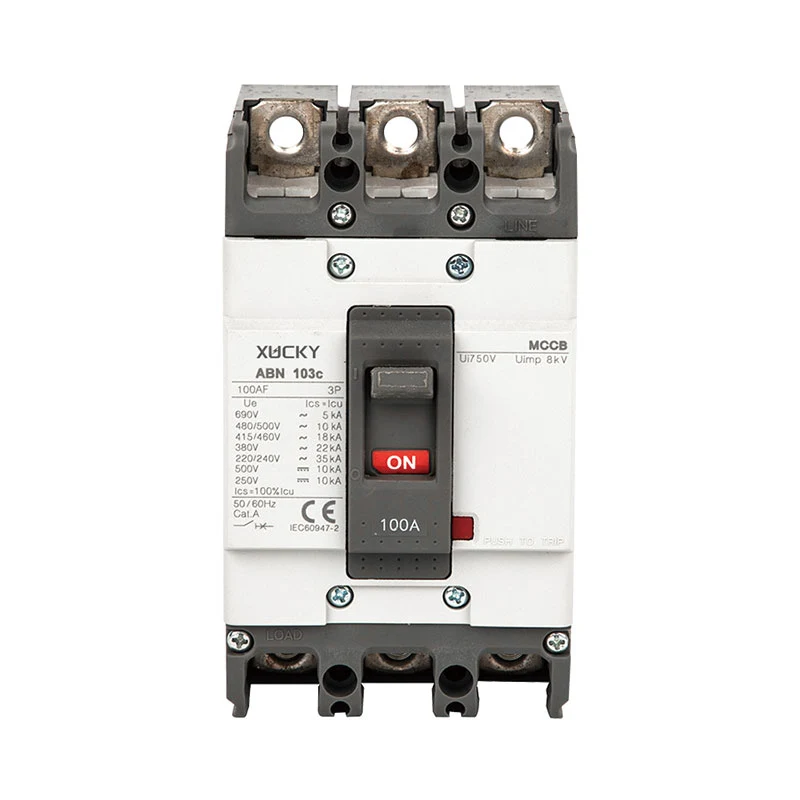

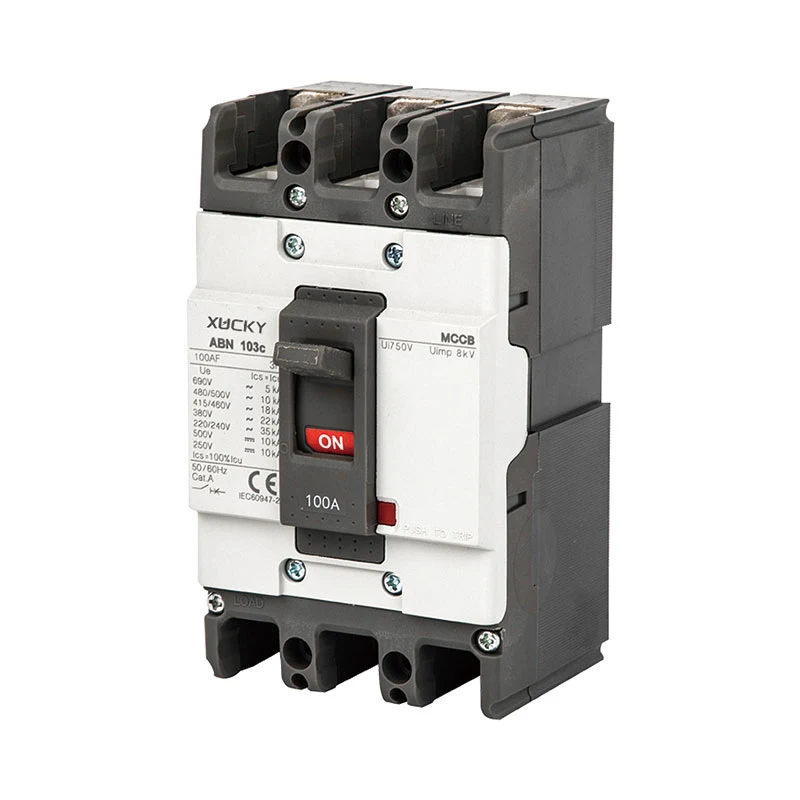

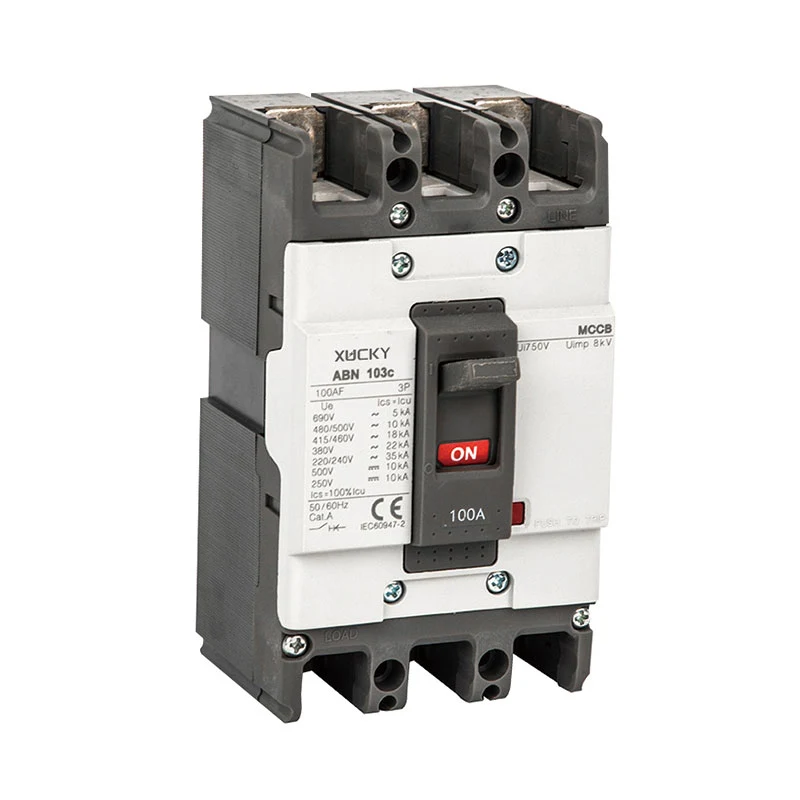

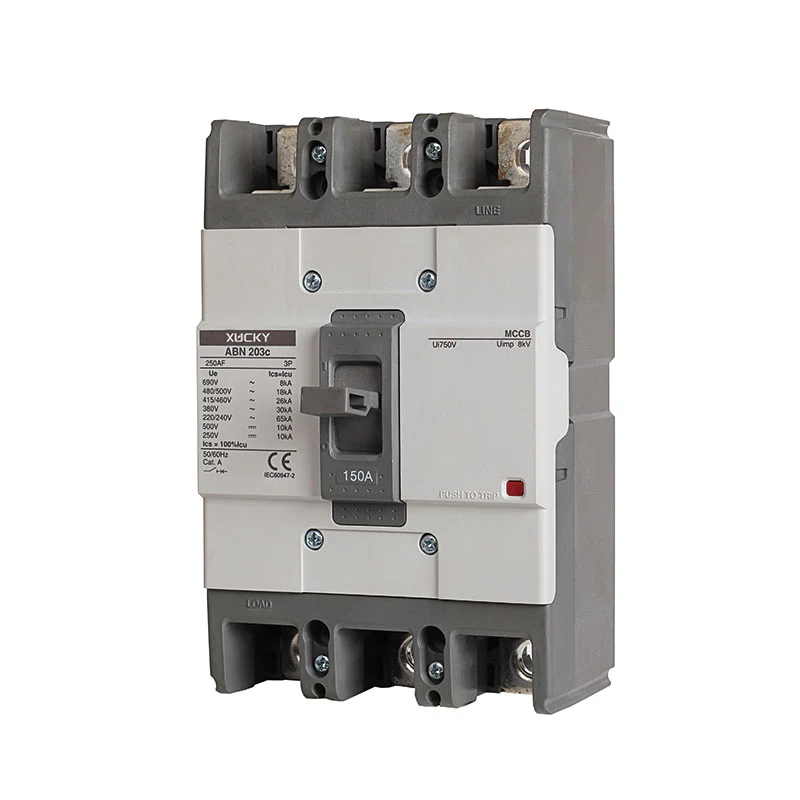

Type en pool	3-polig	ABN53C	ABN103C	ABN203C
Nominale stroom, In	A	15.20.30.40.50	15.20.30.40.50.60.75.100	100.125.150.175.200.225.250
Nominale bedrijfsspanning,Ue	AM(V)	690	690	690
	Gelijkstroom(V)	500	500	500
Nominale isolatiespanning,Ui	V	750	750	750
Nominale impuls bestand tegen spanning, Uimp	kV	8	8	8
Nominaal kortsluituitschakelvermogen (Icu) kA (Sym), KSC8321, IEC 60947-2
AC	690V	2.5	5	8
	480/500 V	7.5	10	18
	415/460V	14	18	26
	380V	18	22	30
	220/250V	30	35	65
gelijkstroom	500V(3P)	5	10	10
	250V(2P)	5	10	10
Ics=%xIcu		100	100	100
Afmetingen (mm)	BxHxD	75x130x60mm	75x130x60mm	105x165x60mm
	a	75	75	105
	b	130	130	165
	c1	60	60	60
	c2	64	64	64
	d	82	82	87
Gewicht, kg	Standaard	0.7	0.7	1.2

Classificaties van stroomonderbrekers in gegoten behuizing

Stroomonderbrekers met gegoten behuizing (MCCB's) hebben verschillende classificaties die hun prestaties en geschiktheid voor verschillende toepassingen bepalen. Enkele van de belangrijkste beoordelingen van stroomonderbrekers met gegoten behuizing zijn:

• Nominale stroom (in)is de overschrijdingswaarde wanneer de overbelastingsbeveiliging het omslagpunt bereikt. U kunt deze waarden wijzigen in MCCB.
• Nominale framestroom (inm)is de maximale capaciteitswaarde van de MCCB en dicteert de fysieke vorm ervan.
• Nominale isolatiespanning (Ui)is de maximale stroom die MCCB's aankunnen, zoals blijkt uit de uitgevoerde tests. Deze is groter dan de nominale werkspanning om tijdens gebruik een toegewezen veiligheidsmarge te geven.
• Nominale werkspanning (Ue)is de ononderbroken bedrijfsspanning van MCCB. Dit is doorgaans gelijk aan of nabij het standaardniveau van de systeemspanning.
• Bedrijfskortsluituitschakelvermogen (Ics)is de maximale foutstroom die MCCB kan uitschakelen zonder permanente schade. Na een storingsonderbreking kunt u de MCCB blijven gebruiken, op voorwaarde dat deze de limieten niet overschrijdt.
• Mechanische levensduuris het aantal keren dat u het apparaat handmatig kunt bedienen voordat het defect raakt. De elektrische levensduur is het geschatte aantal keren dat de MCCB kan uitschakelen voordat deze volledig onbruikbaar wordt.

Voordelen:

● Hoge prestaties: De M8 ABN-serie staat bekend om zijn hoge breekvermogen, waardoor betrouwbare prestaties worden gegarandeerd, zelfs onder ernstige foutomstandigheden.

● Duurzaamheid: Deze stroomonderbrekers zijn gemaakt van hoogwaardige materialen en geavanceerde productieprocessen en bieden een lange levensduur en een robuuste constructie.

● Veiligheid: Ze voldoen aan de internationale veiligheidsnormen, waardoor gebruikers erop kunnen vertrouwen dat hun elektrische systemen beschermd zijn.

● Veelzijdigheid: geschikt voor een breed scala aan toepassingen, waaronder industriële, commerciële en residentiële omgevingen.

● Kosteneffectief: Efficiënt ontwerp en betrouwbare werking helpen de totale kosten in verband met onderhoud en stilstand van het elektrische systeem te verlagen.
